Постройка морского каяка chesapeake 17 часть 1

началась постройка морского каяка!! на данный момент закуплено: фанера 4мм 2 листа 1.5х1.5м стеклоткань 15м и эпоксидка 1.5кг

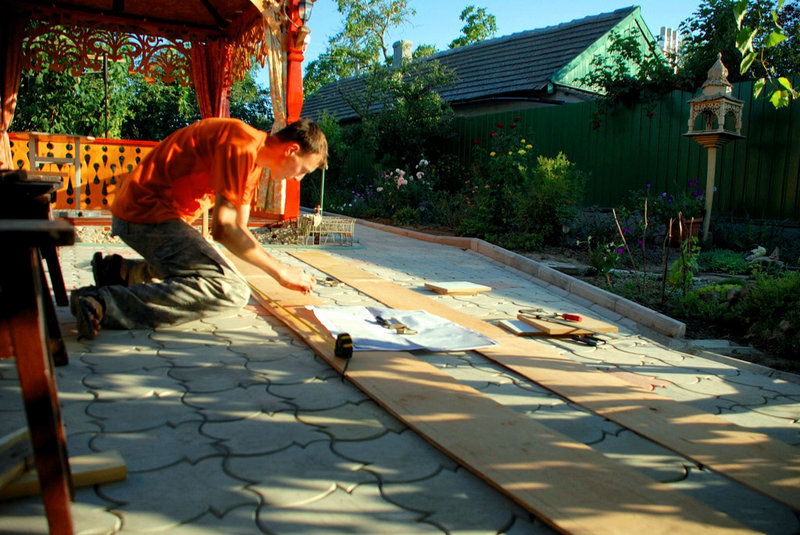

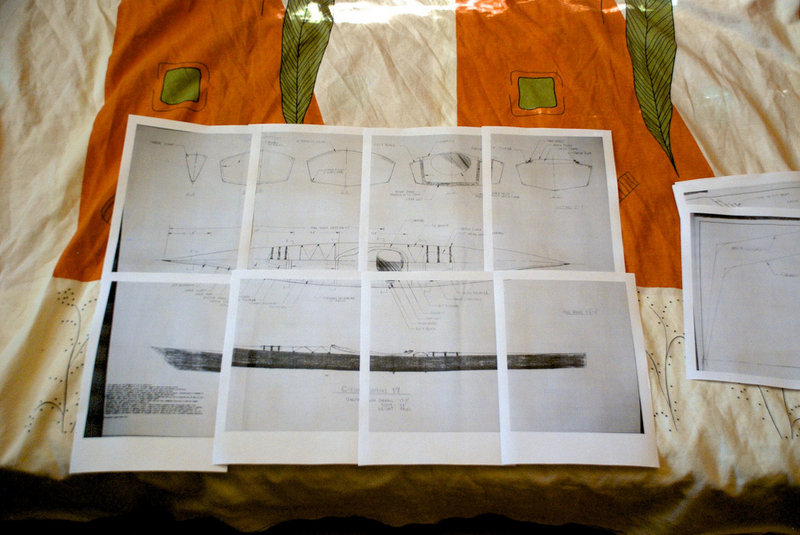

начинаем строить для начала я распечатал эскизы

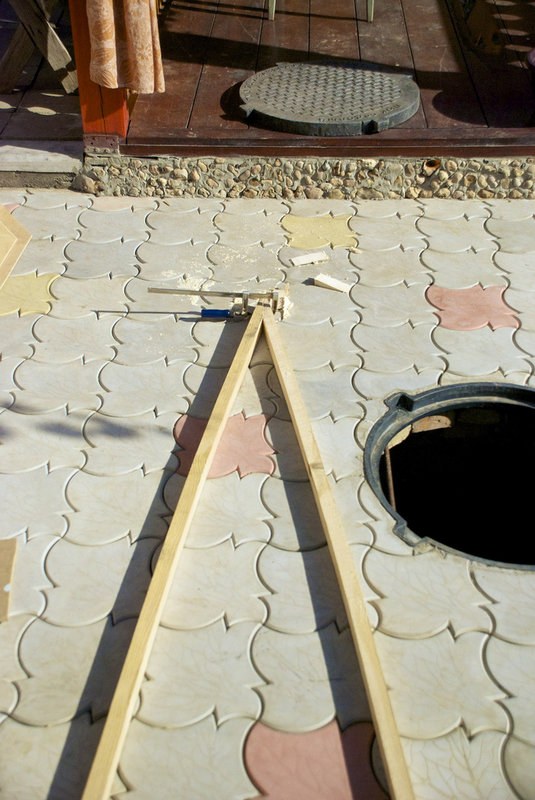

вырезаем и клеим

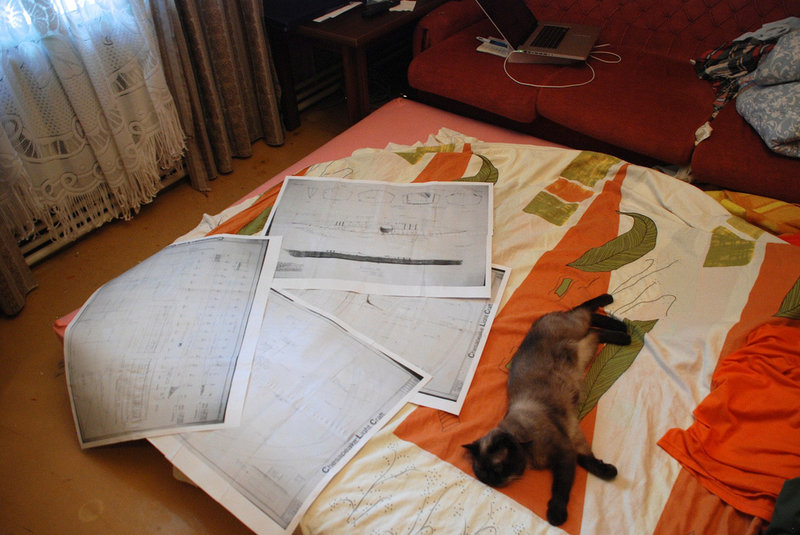

получаем что-то подобное, котэ как всегда бесподобен :)

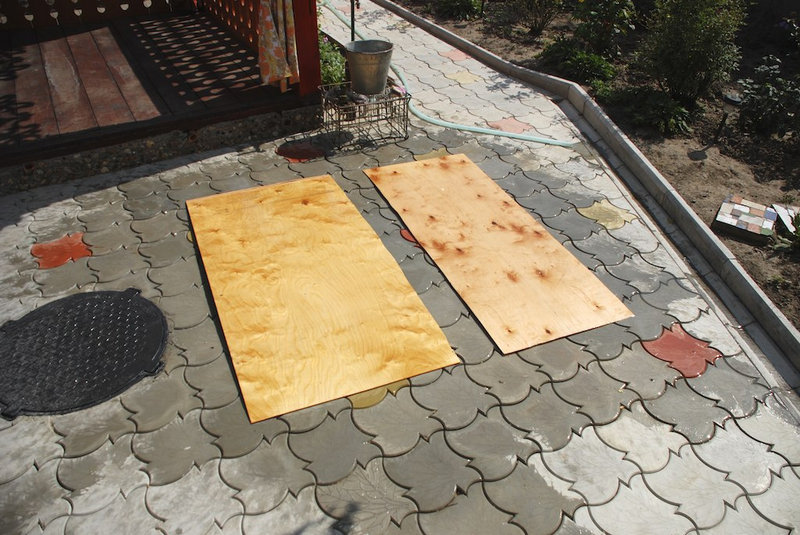

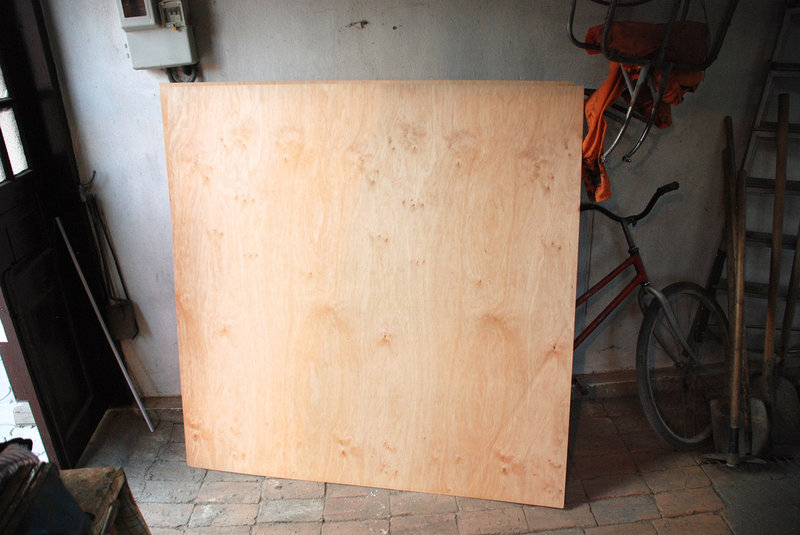

сама фанера самая большая которую удалось найти 1,5х1,5м

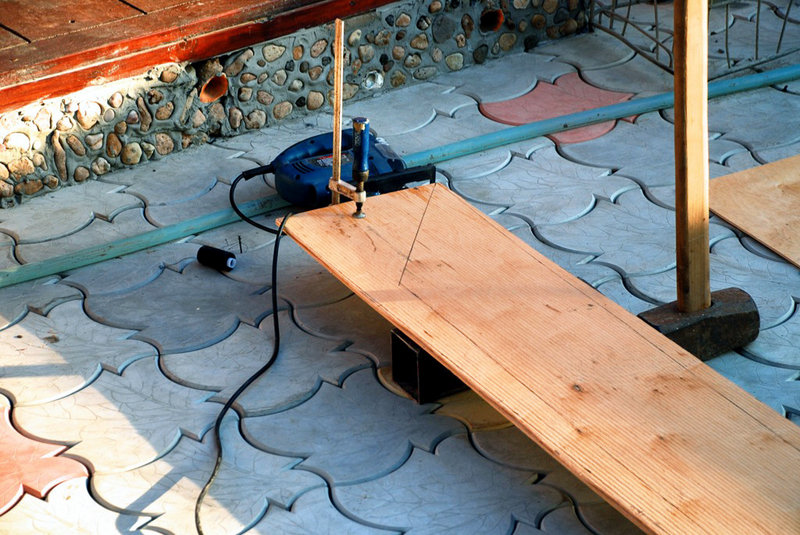

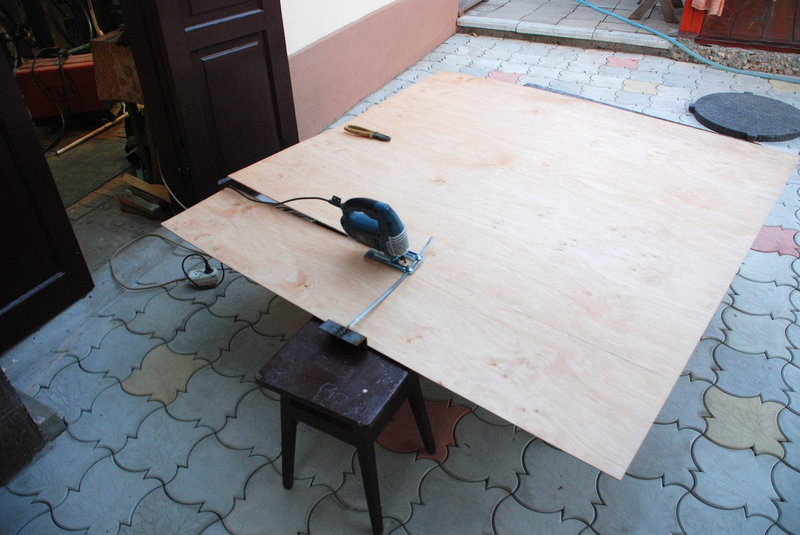

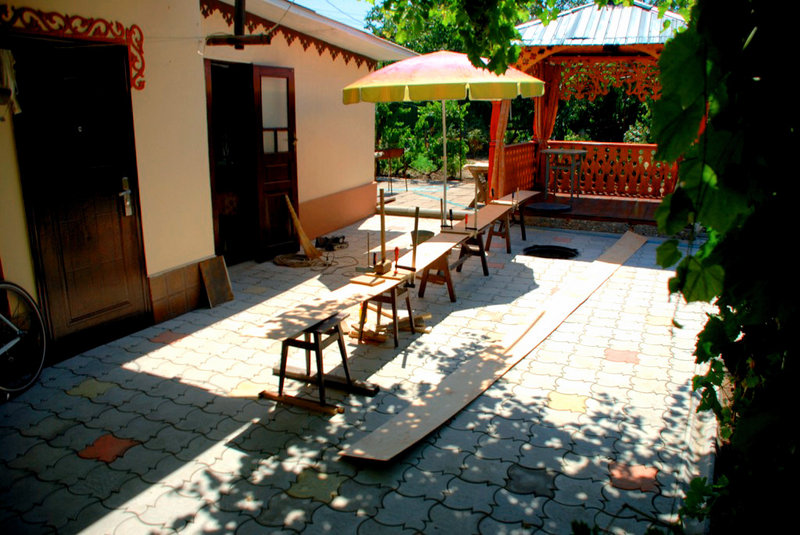

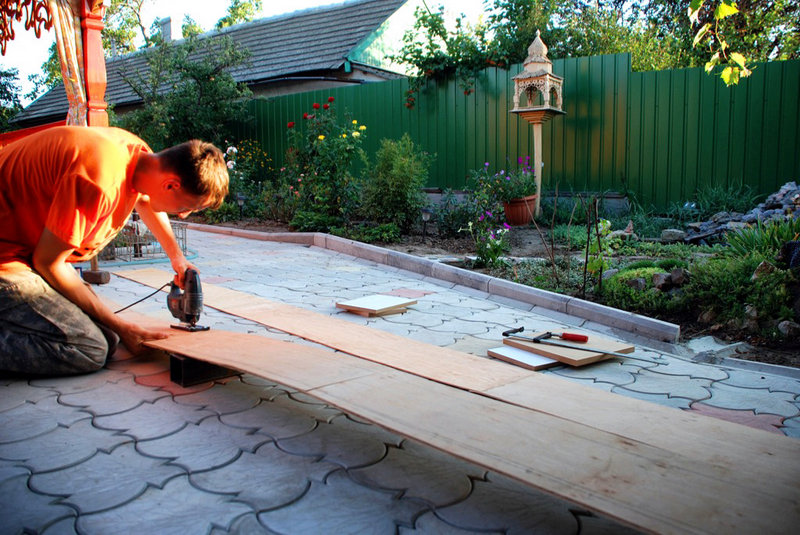

начинаем выпиливать, на скорую руку замутил ограничитель чтоб ровнее резать но все-равно рез получается волнистый :( с погрешностью 2-3мм

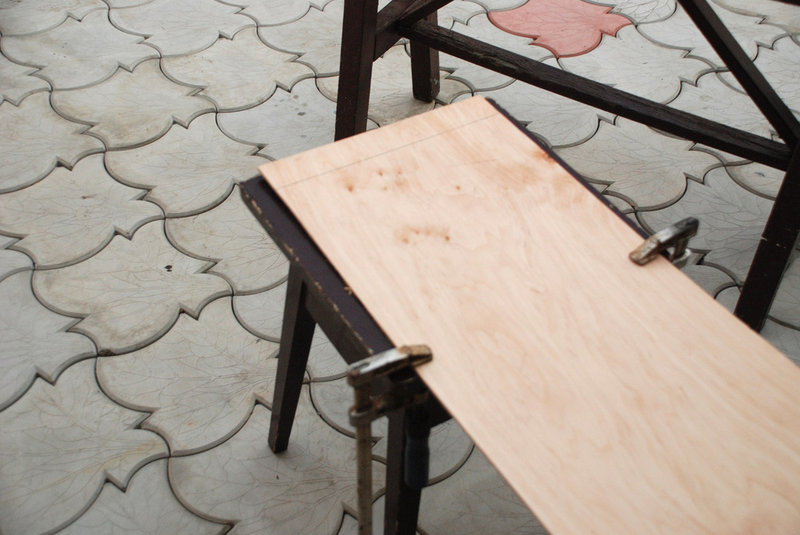

прикрутили к табуреточке наметили насколько стачивать (40мм)

в процессе

получается как-то так погрыз немного табуретку оттого и волнистое но это не страшно, в следующий раз подложу железку чтоб не стачивать

примеряем перед поклейкой все ок

осталось довольно много древесной муки и это хорошо, собираем ее в баночку скоро она нам пригодится

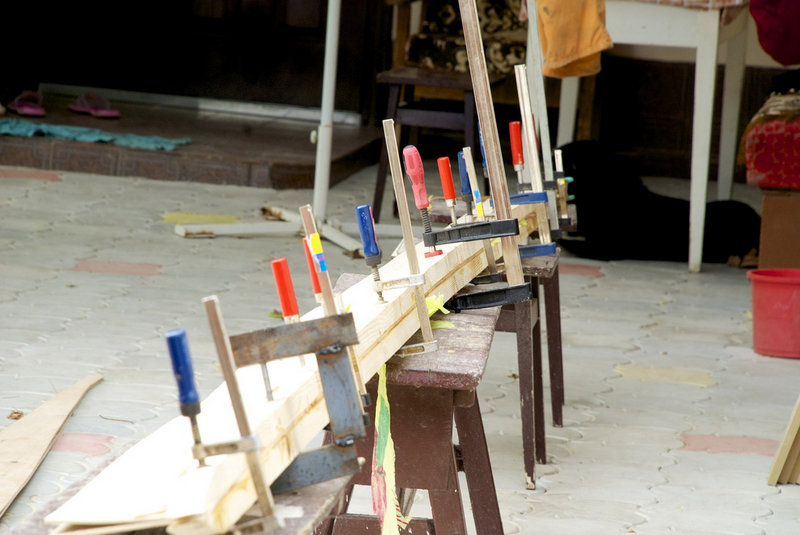

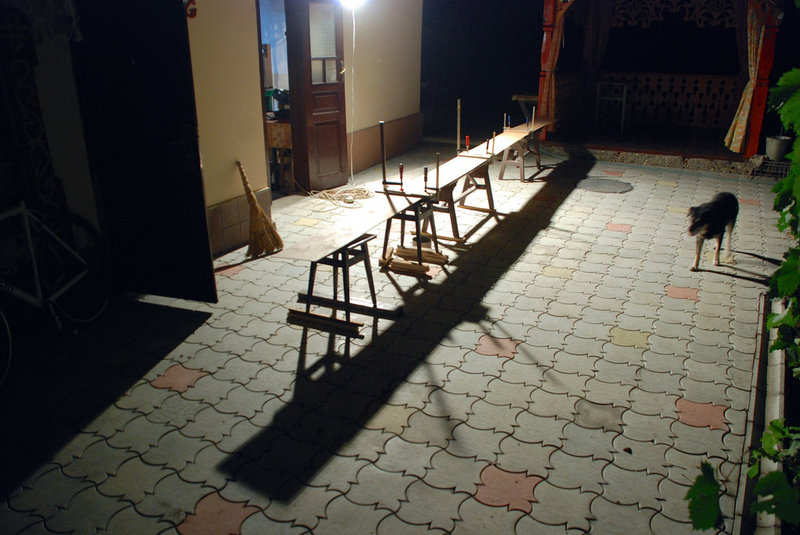

при помощи хитрой веревочки выровняли весь этот ужас намазали клеем прижали струбцинками и пошли спать

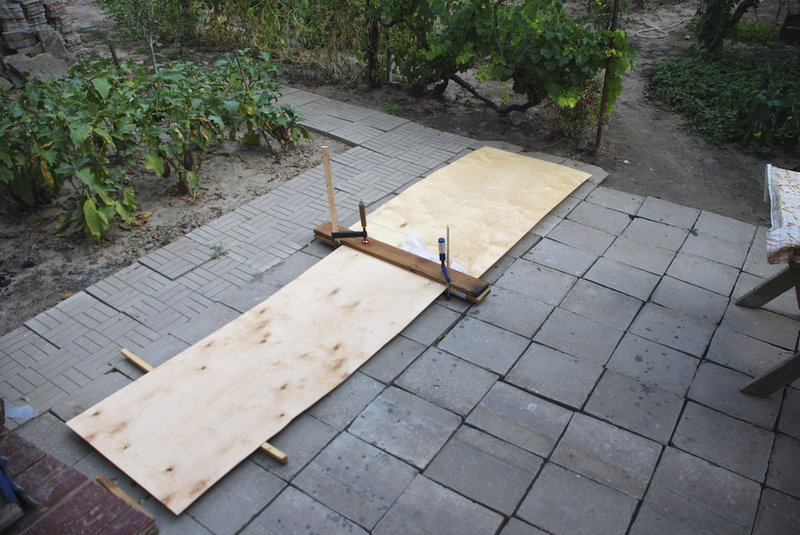

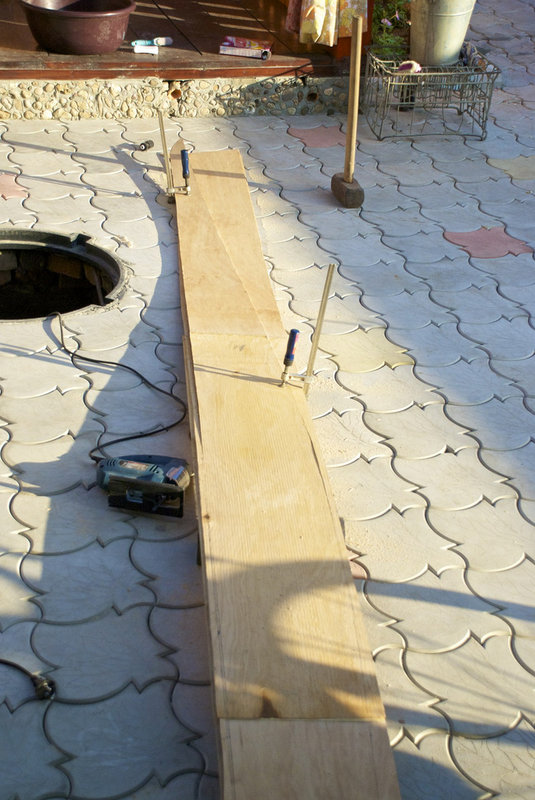

склеил еще одну полоску из одного листа фанеры выходит 5 полос и обрезок в 10см

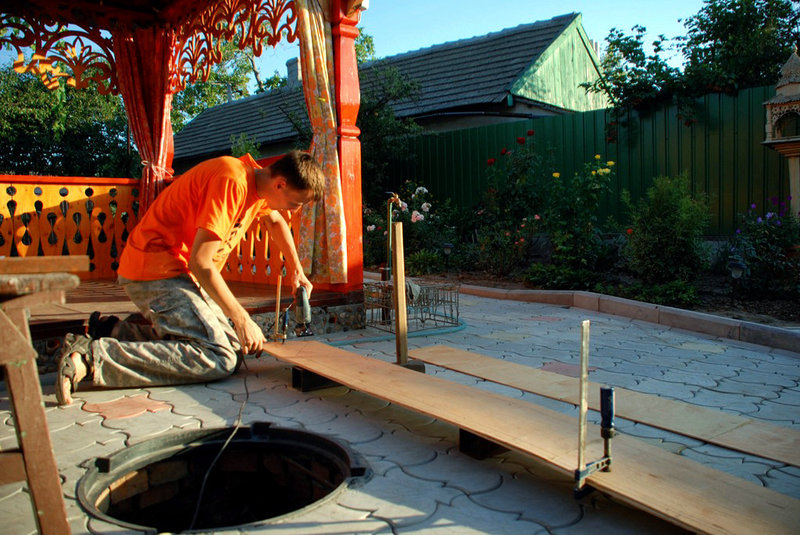

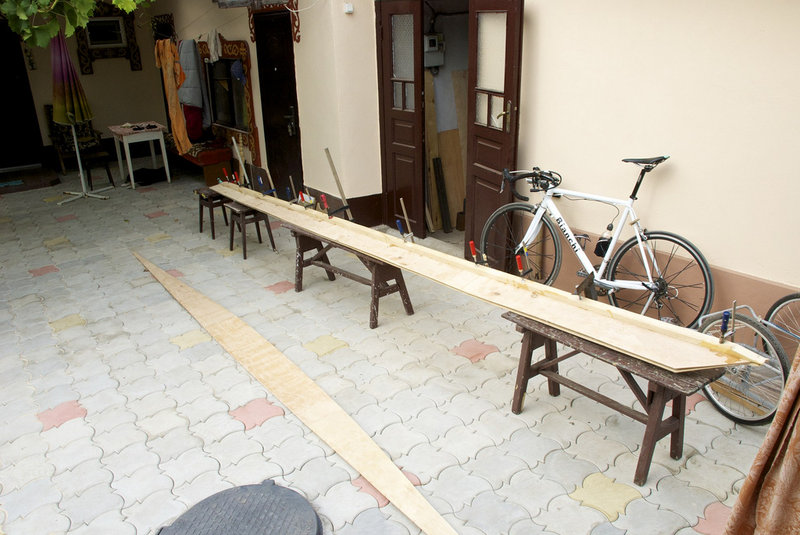

соединил 2 полосы срубцинами и по чертежу переношу размеры

начинаю резать

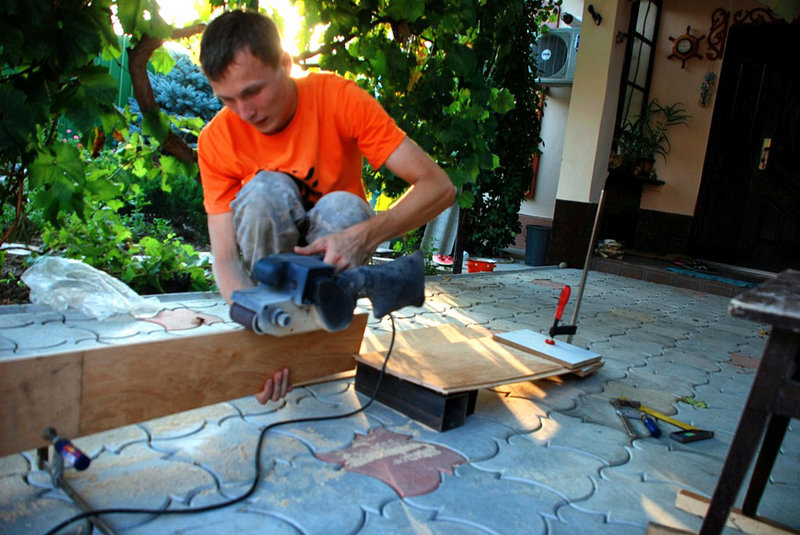

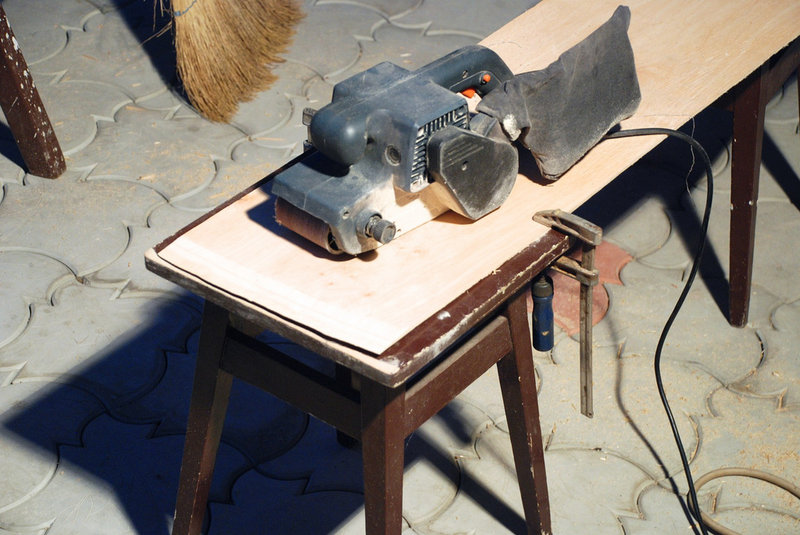

шлифую торцы поскольку от лобзика остаются маленькие "волны"



на обрезках ставил эксперименты насчет прочности склейки ломалась фанера всегда рядом со склейкой или если удавалось разломать то вырывался приличный кусок древесины, экспиримент меня порадовал
на данном этапе все выглядит уж очень хлипким даже не верится что это еще и может плавать

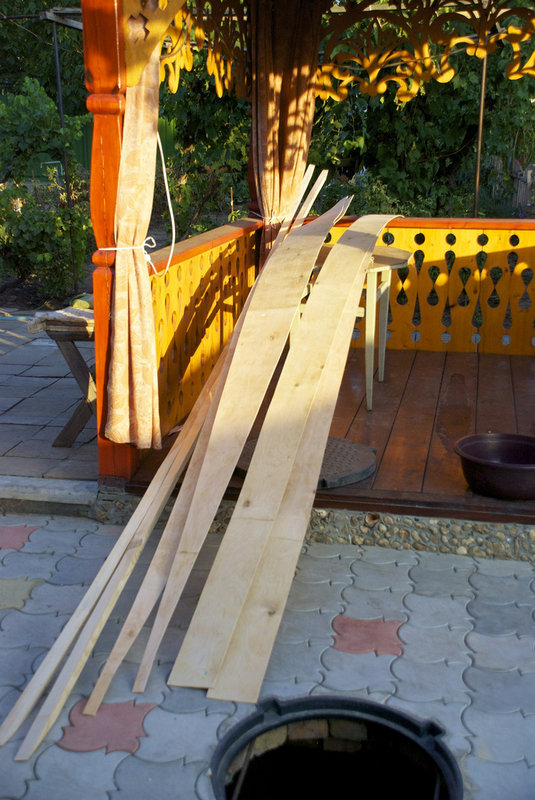

сегодня приобрел рейки за 12м отдал 60грн размер 30х40 хотя по инструкции выходит 45х45 думаю не критично

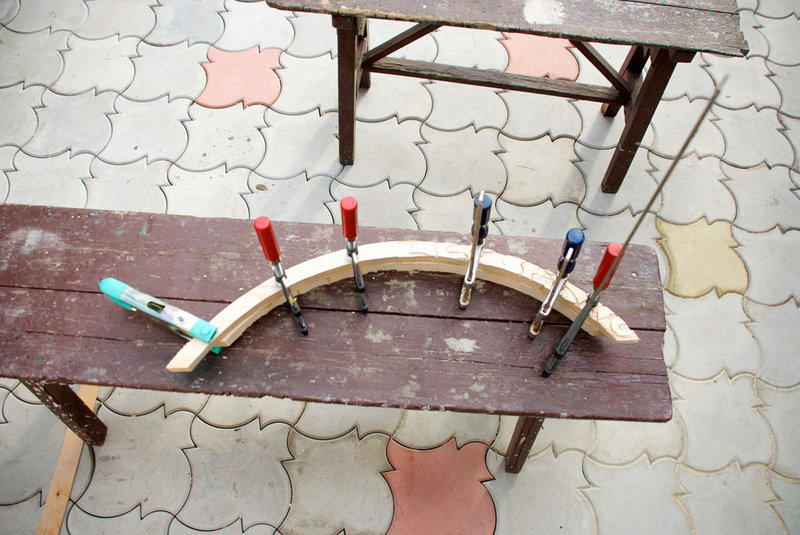

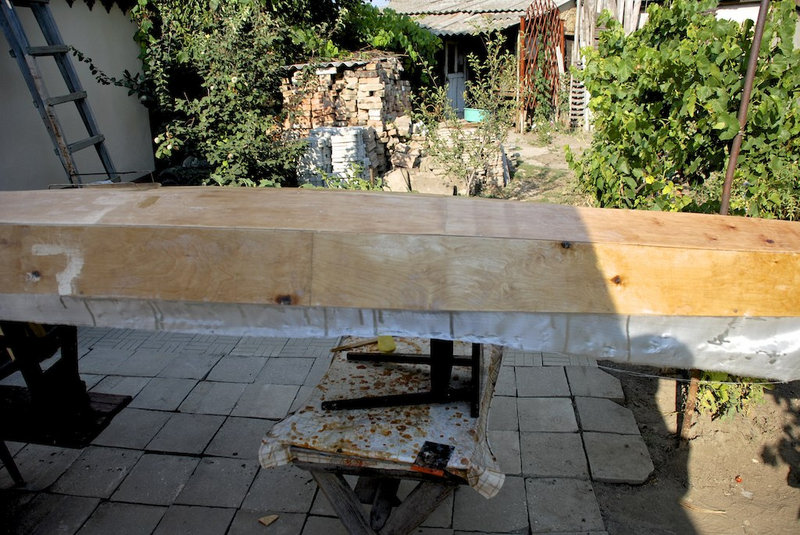

срастил рейки

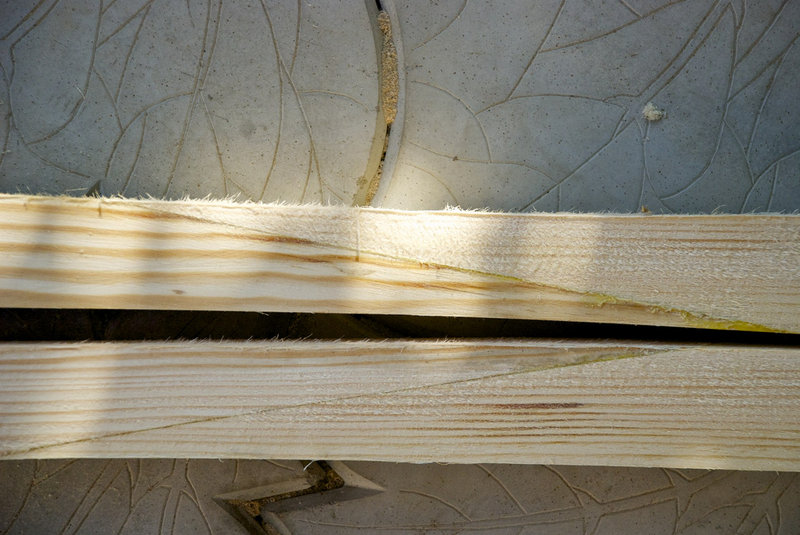

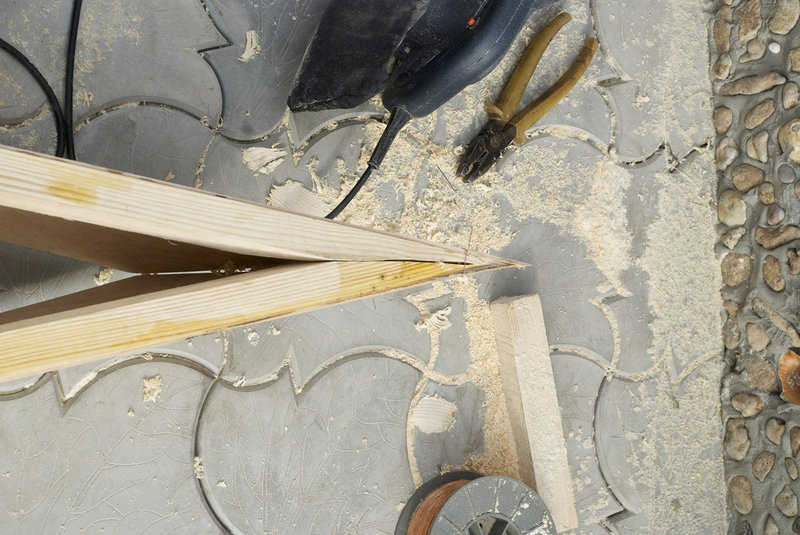

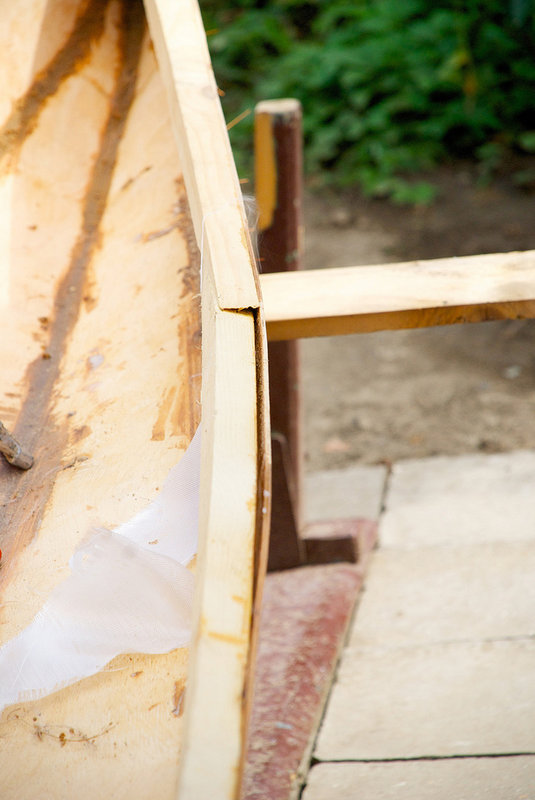

подрезал торцы реек так чтоб они сходились плотненько

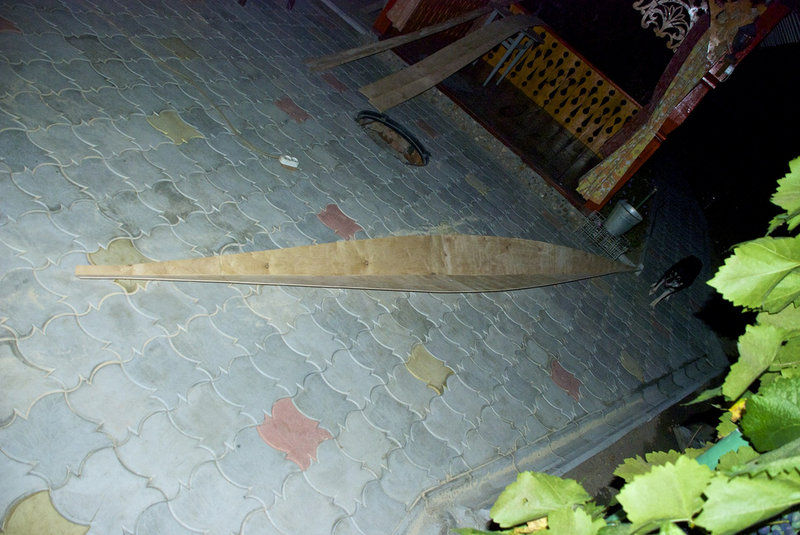

вырезаю днищевую часть

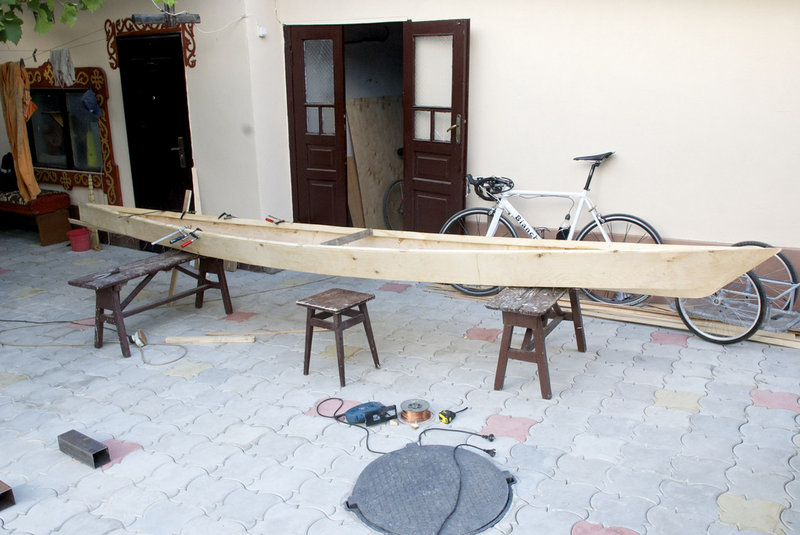

это результат работы за 3 дня

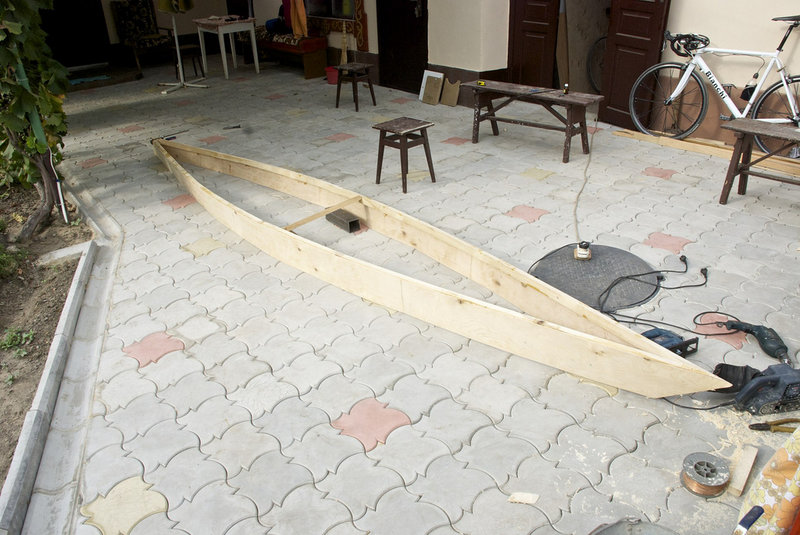

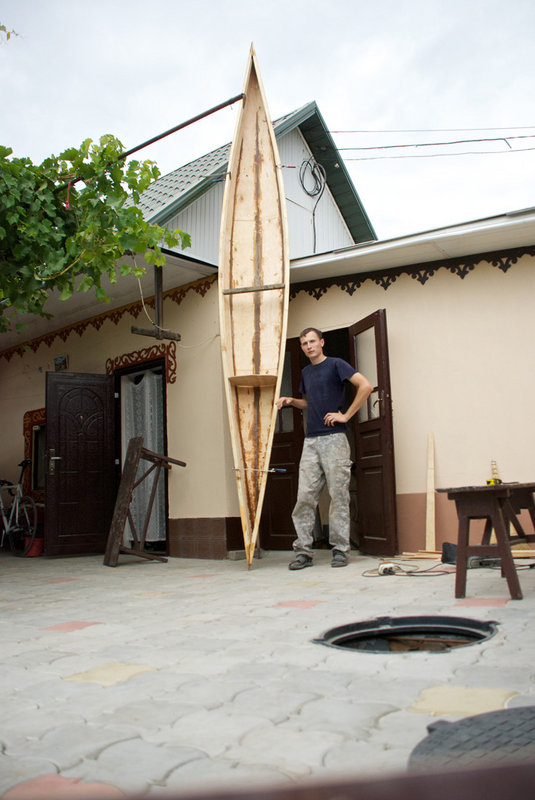

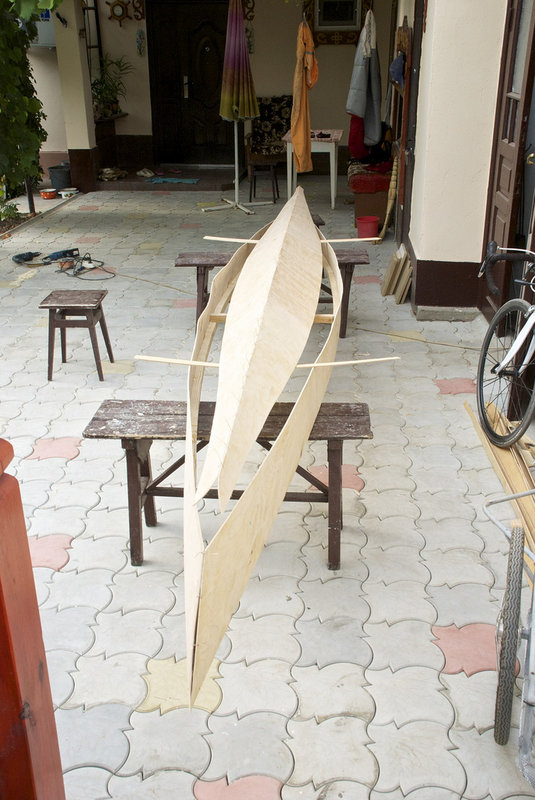

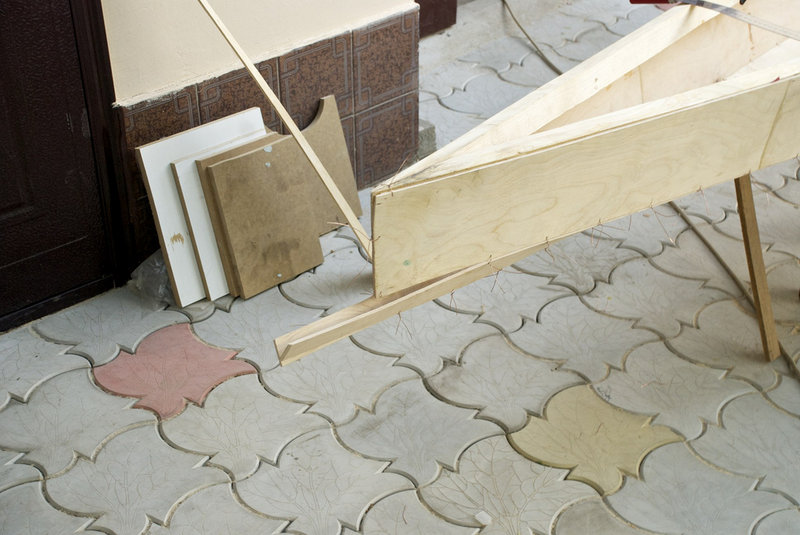

сметал через 10см проволочкой раскрыл получилась лодочка :)
завтра затарюсь мелкими дешевыми струбцинами буду проклеивать рейки, после завтра надеюсь это все приобретет форму!!!

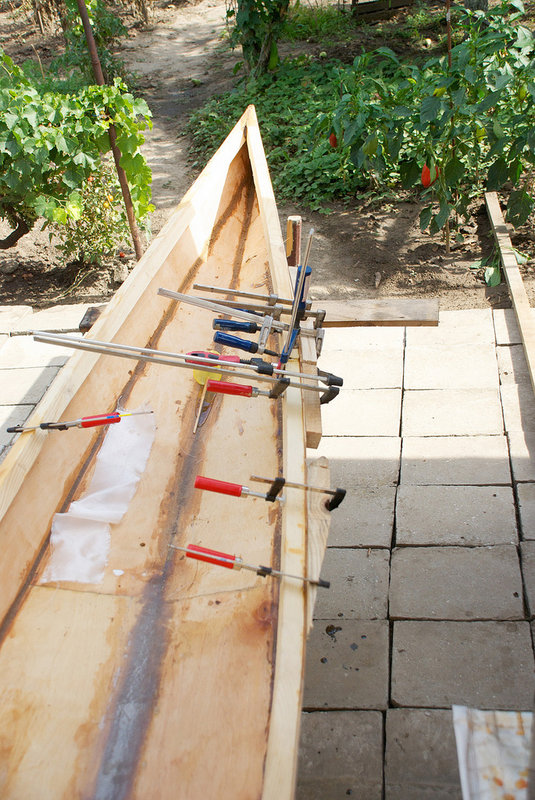

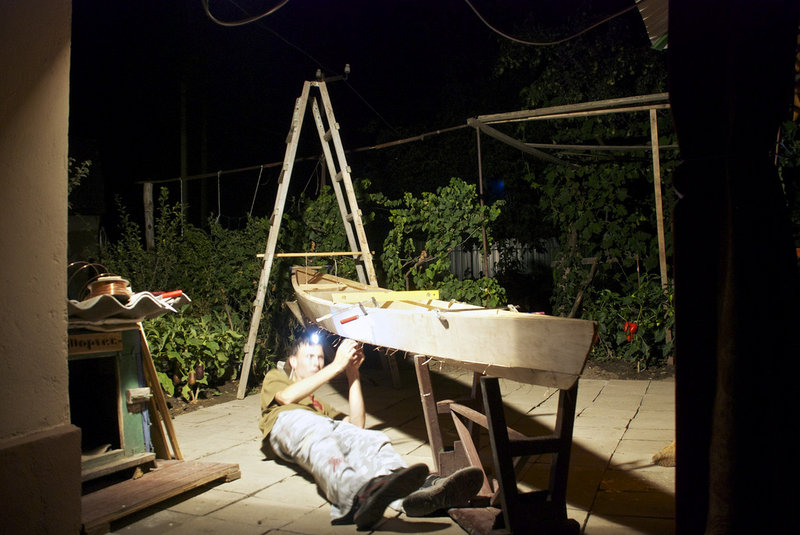

проклеиваю планки к боковым частям струбцин катострофически не хватает!!!

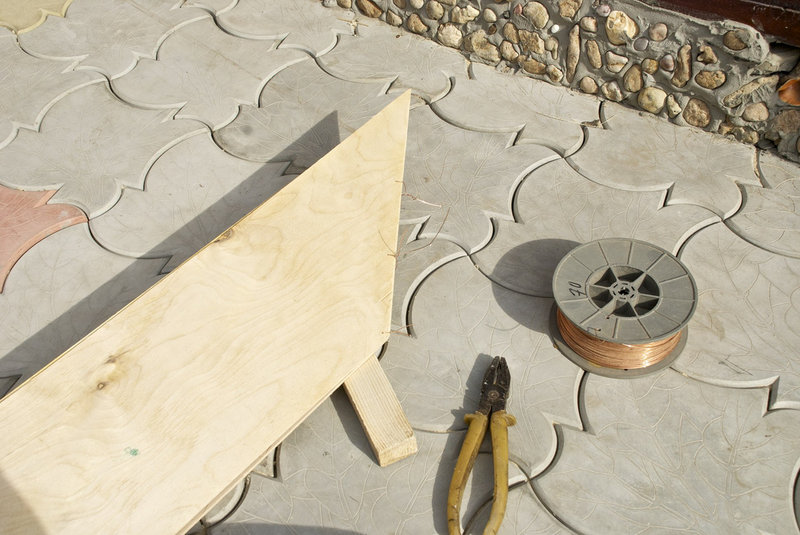

начинаю связывать проволочкой



подрезалчтоб было красиво, щели потом замажу эпоксидкой



увидел первые формы, подгоняю рейки чтоб легли более плотно



заканчиваю маятся ерундой начинаю сшивать, со стороны кажется что связать проволочки это легко :)



лодочка

корму оставил так про запас

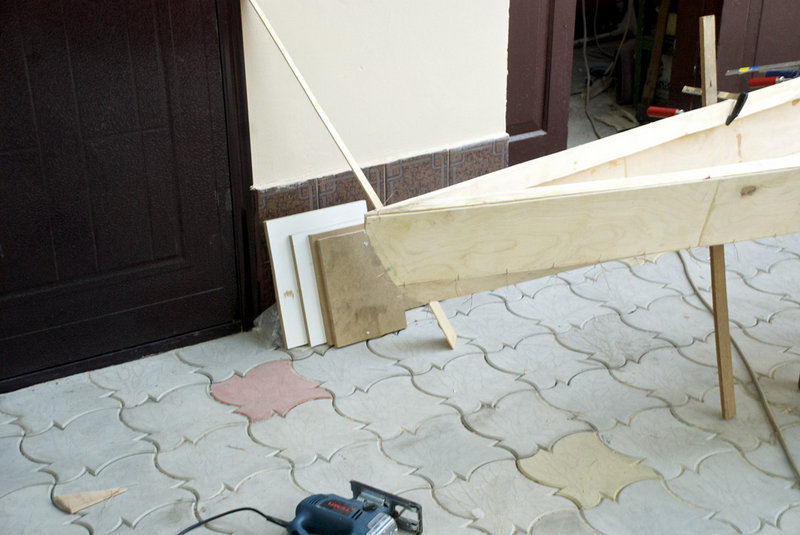

чуть подрезал чтоб смотрелось, транцевая корма как в оригинале мне что-то не оч решил скруглить надеюсь на мореходные качества это не повлияет

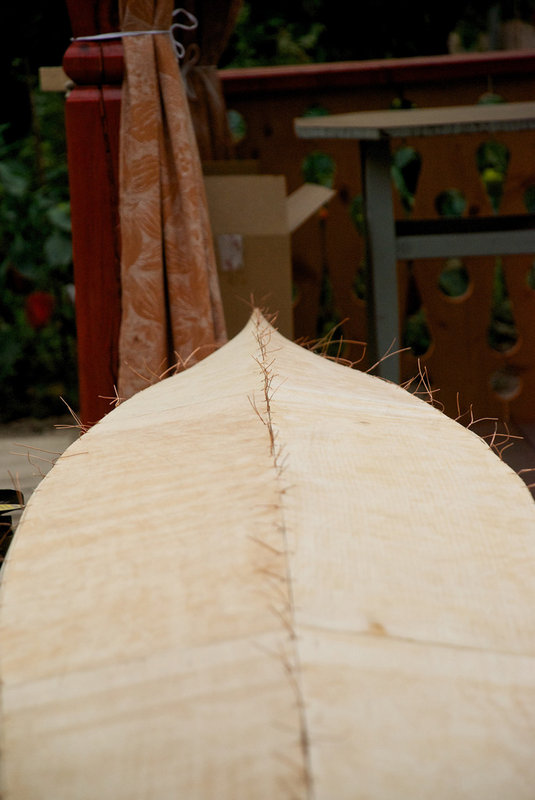

выравниваем натяжение проволочек

этими проволками натер мазоли на пальцах, она жесткая куча дырок попрокалывал кровища хлещет, а кажется ведь все так просто

намазал эпоксидкой, расход получился довольно большой 0,6кг на 80%лодки кусочек кормы оставил на завтра там фанера немного не сходилась потом подправлю и заклею

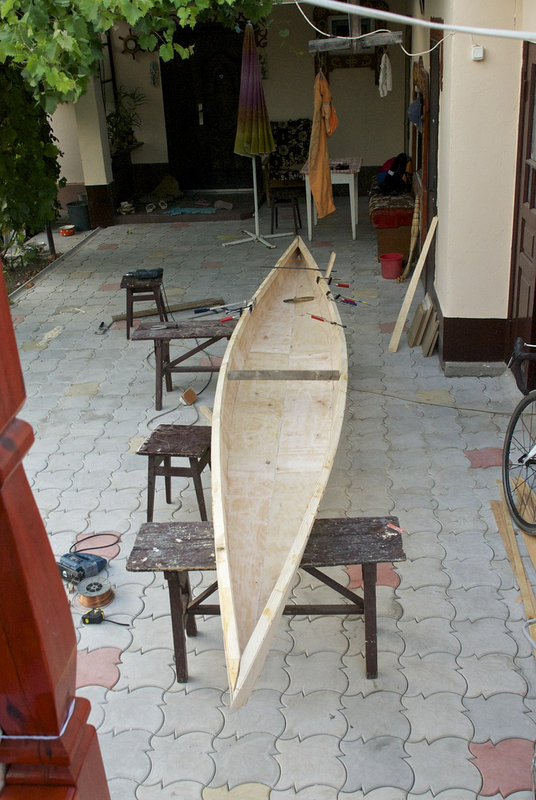

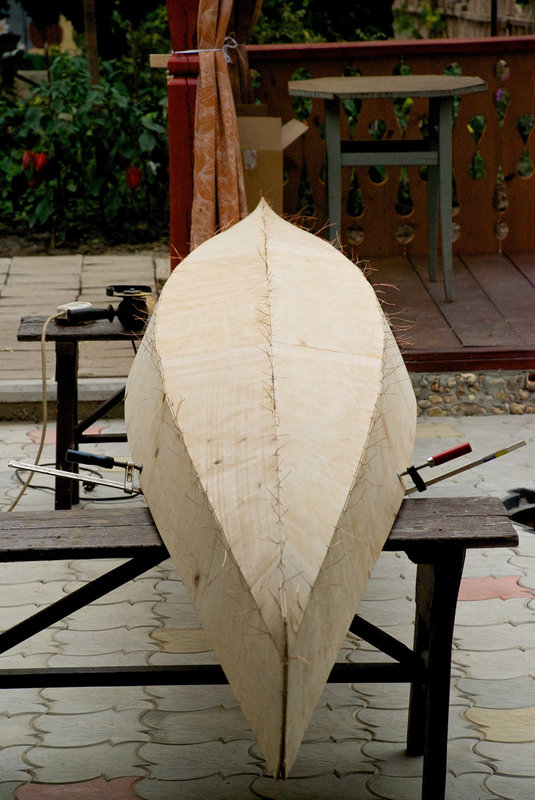

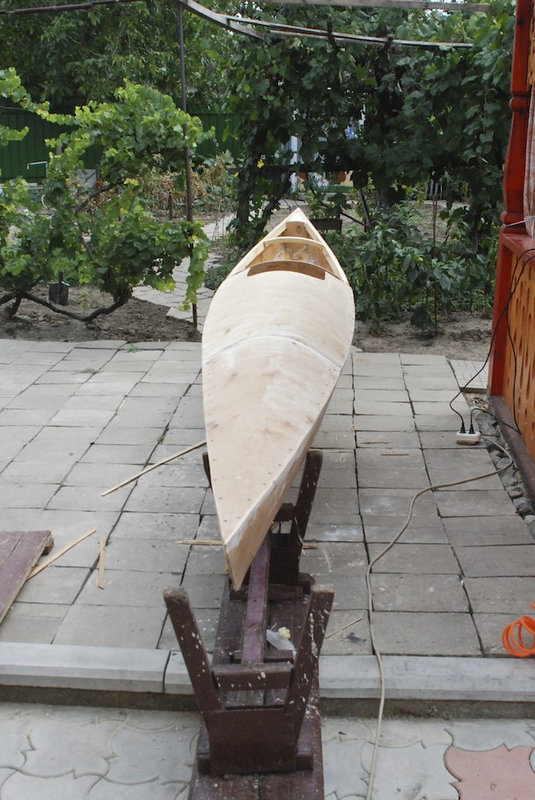

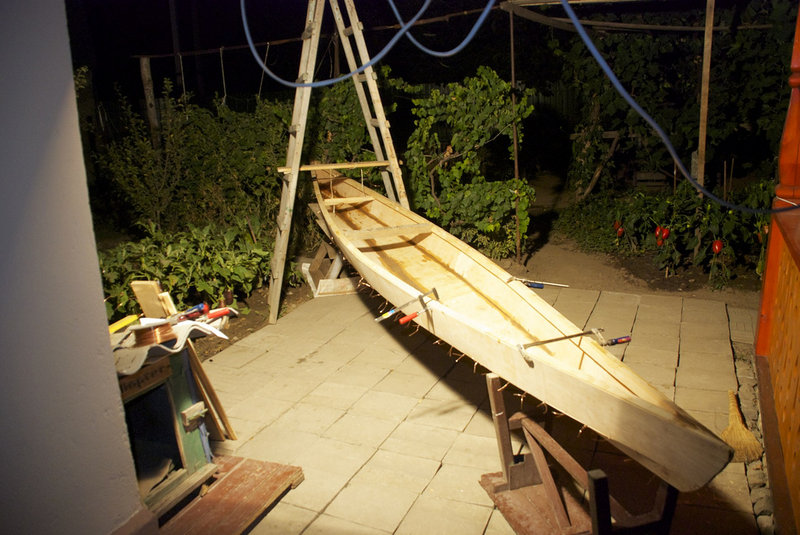

результат мне уже нравится это уже имеет форму и я думаю что оно поплывет!!!! после связывания он стал гораздо жесче думаю что когда высохнет будет отлично, завтра буду резать балкхедки еще проклеивать, возможно и ленты сразу проклею

нетерпится уже поплавать :)

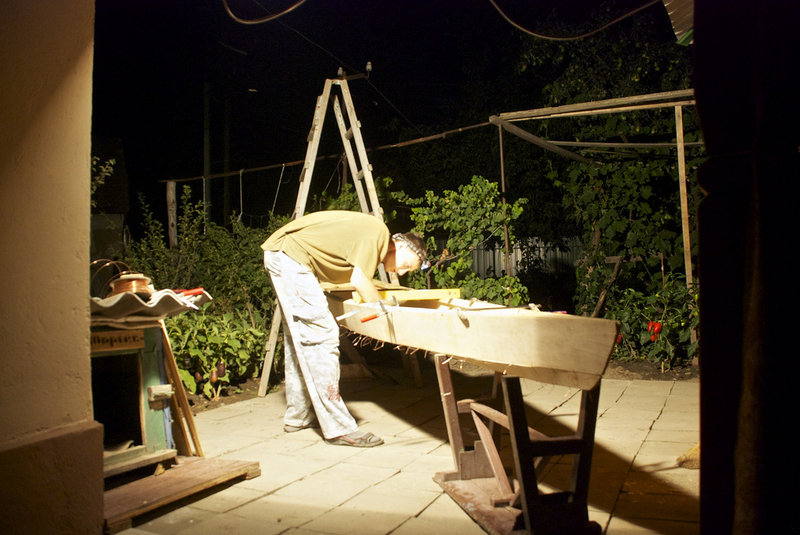

итак 5-й день нужно клеить!!! а клеить лениво :) перебырываем лень и за работу

имеем большое количество проволочек которые нужно срезать, берем турбинку и фигачим, аккуратно

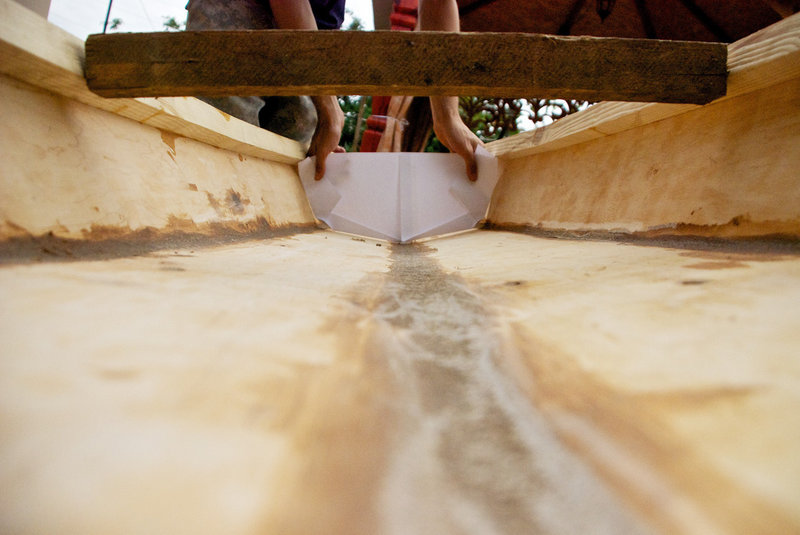

проволоки отрезали теперь оригами, подгоняю так чтоб было меньше щелей

как-то так шедевр криворукости :)

намазываем эпоксидку клеим стеклоленту, бахрома просто задалбывает пробовал резать спец ножницами которые зигзагом режут где-то прочел что должны без бахромы но фиг там получается еще хуже

расход эпоксидки очень большой все что закупил уже измазал промазано внутри только 20% ппц, завтра опять в магаз

красавец :)





не удачный сегодня день, прошла маленькая тучка за 5 мин налило пол лодки все мокрое :( позже заметил что отвалилась боковушка и расклеилась одна планка хотя склеено эпоксидкой!!!

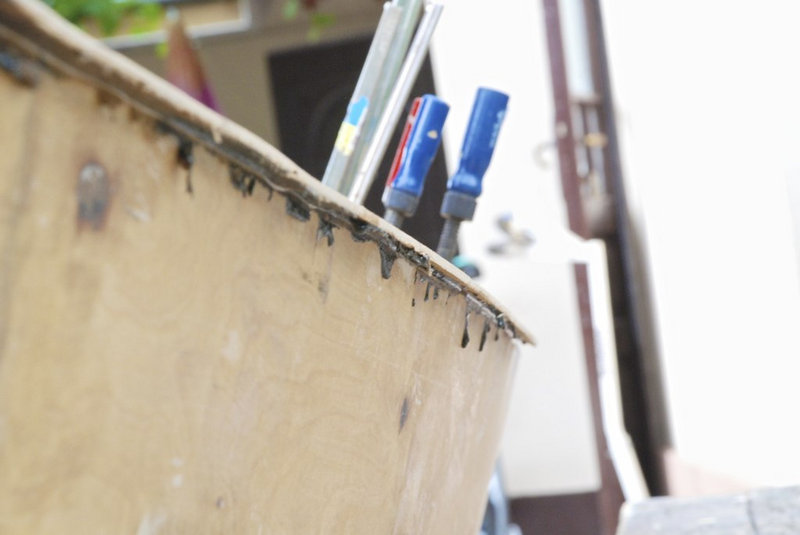

долго и нудно сушим это все строительным феном, клеим косяки

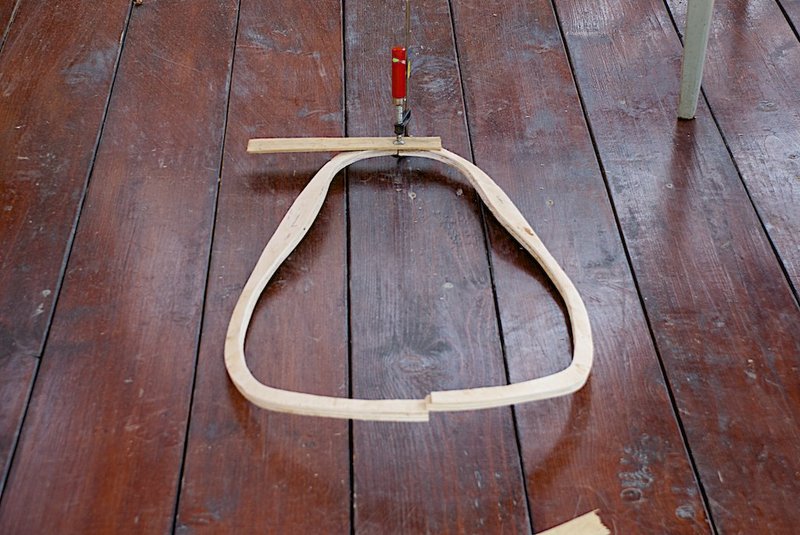

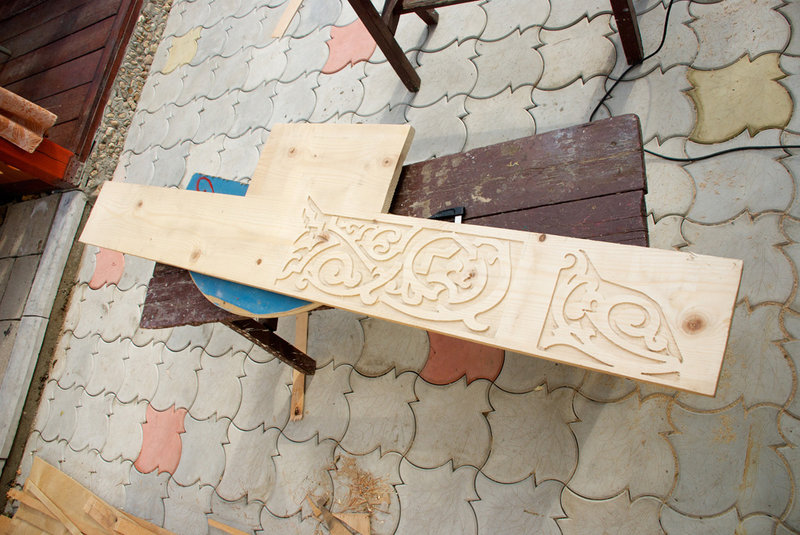

теперь нужно сделать опроры для палубы нашел у себя отбракованные изделия. хоть на полезное дело пойдет

склеил

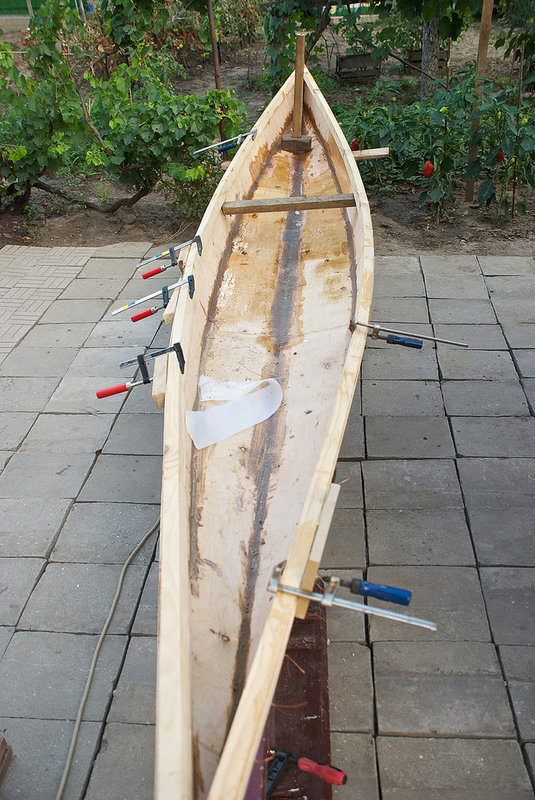

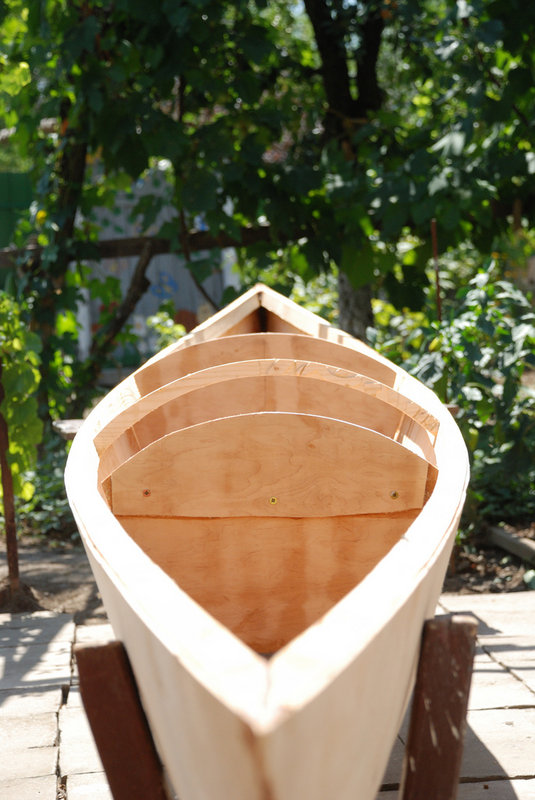

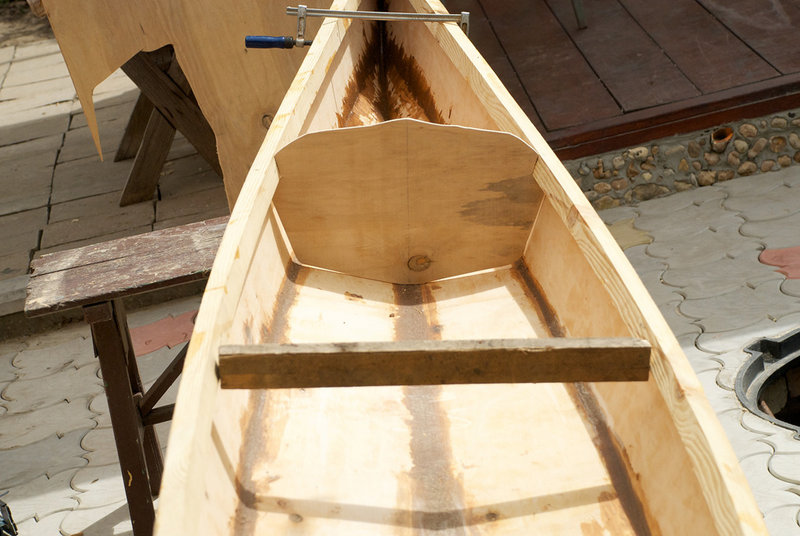

проклеил часть лодки которая нормально высохла приклеил носовую балкхедку

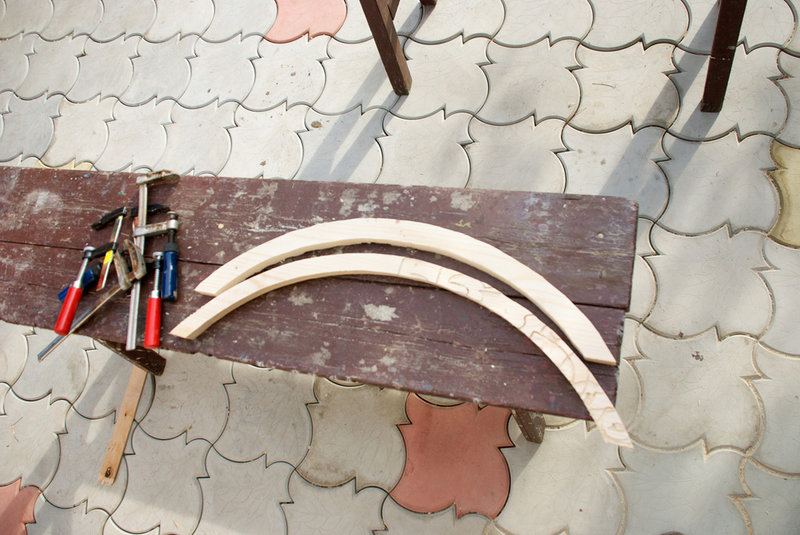

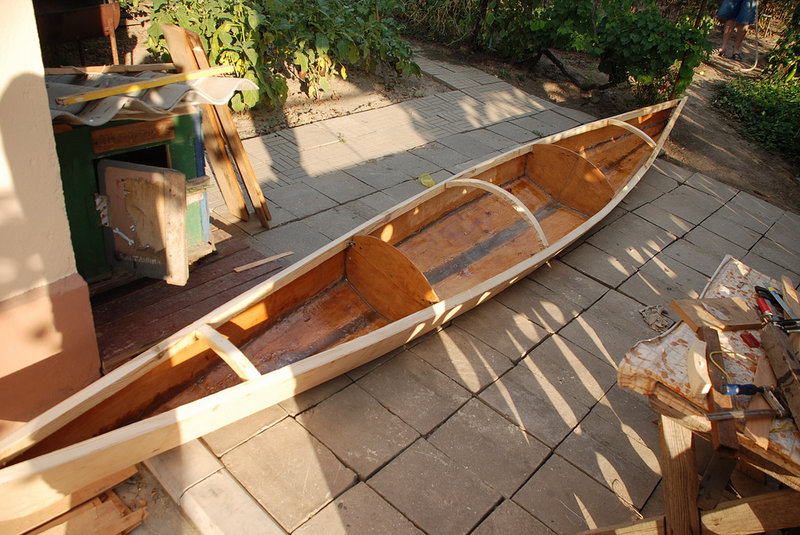

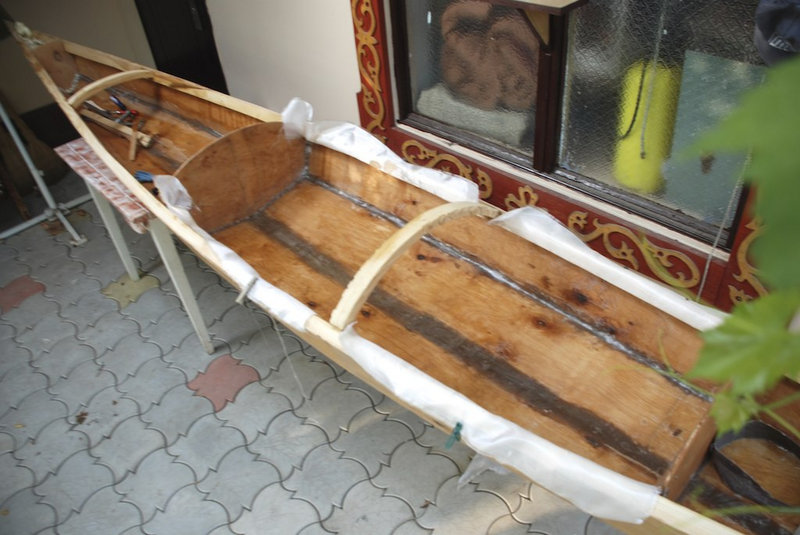

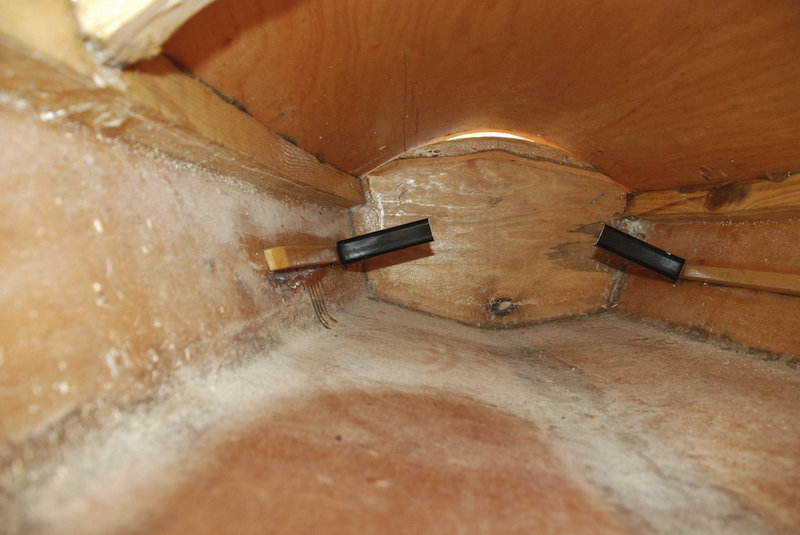

следующий день прошел в тесном общении с эпоксидкой и стеклотканью, приклеил 2 балкхедки и 3 shher clamp эт которые арки, закрепил их на шурупах чтоб надежней :) завтра сделаю отсеки непотопляемости и заполню их шариками от пенопласта с эпоксидкой, так прочел на забугорном форуме (вместо силиконово-эпоксидной смеси) про которую я ничего не знаю :) после завтра планирую уже заниматься наружной частью корпуса





полностью проклеил внутренюю часть завтра буду заниматься внешней, так-же фанерки прикрепил к брусьям на стальные уголки с шурупами, так навсякий случай

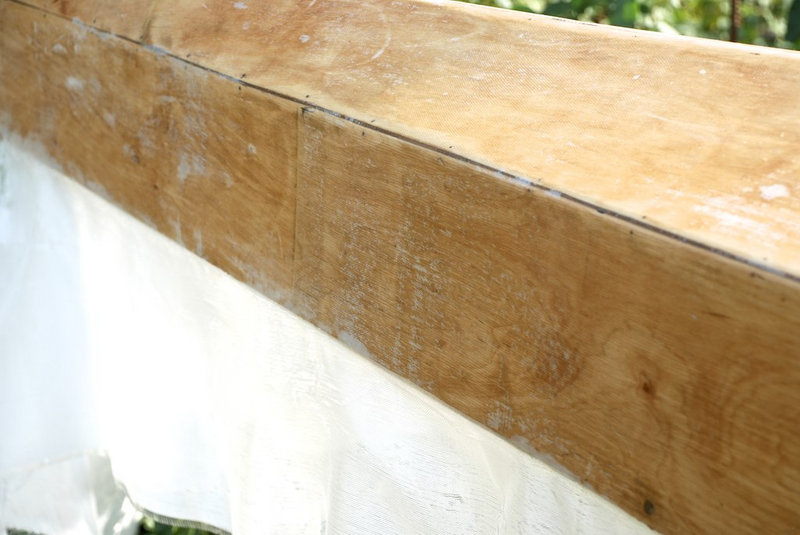

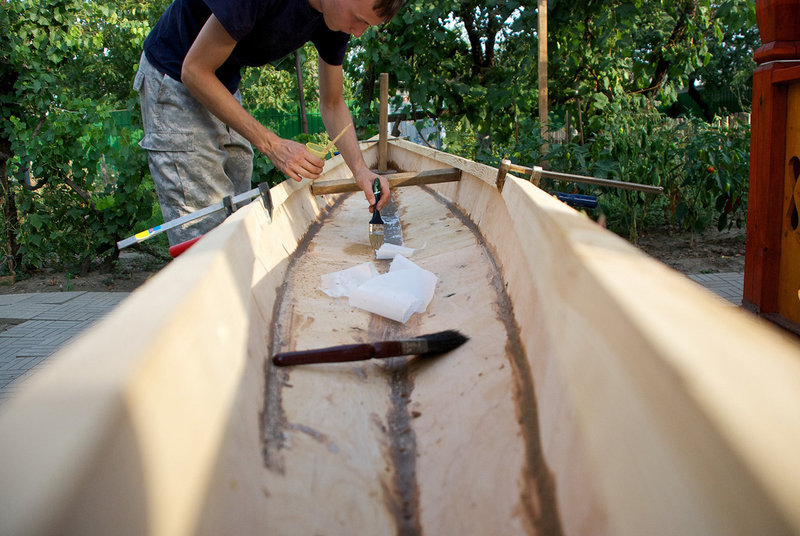

клеим стеклоткань на внешнюю сторону, уже подготовил поверхность, зашкурил замазал и зашлифовал шели между фанерой

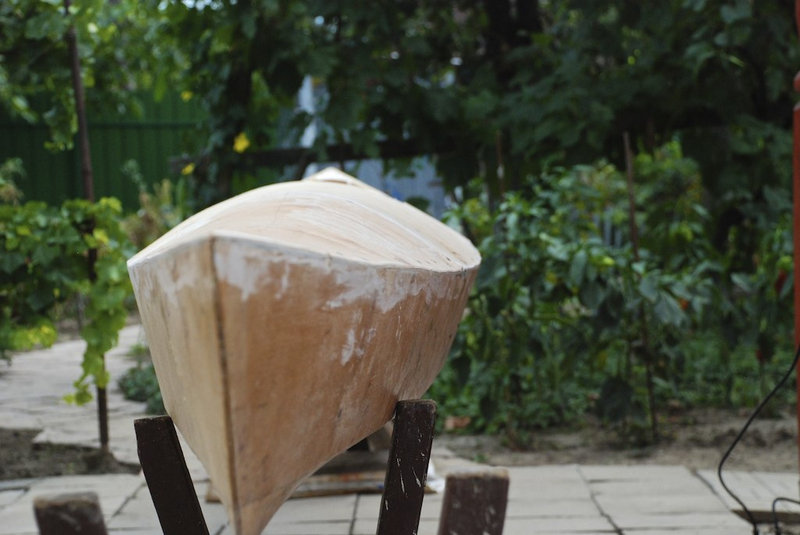

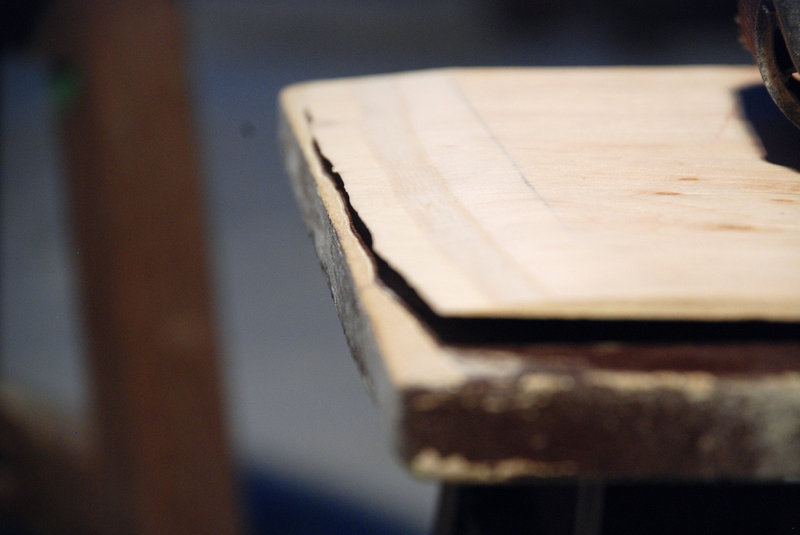

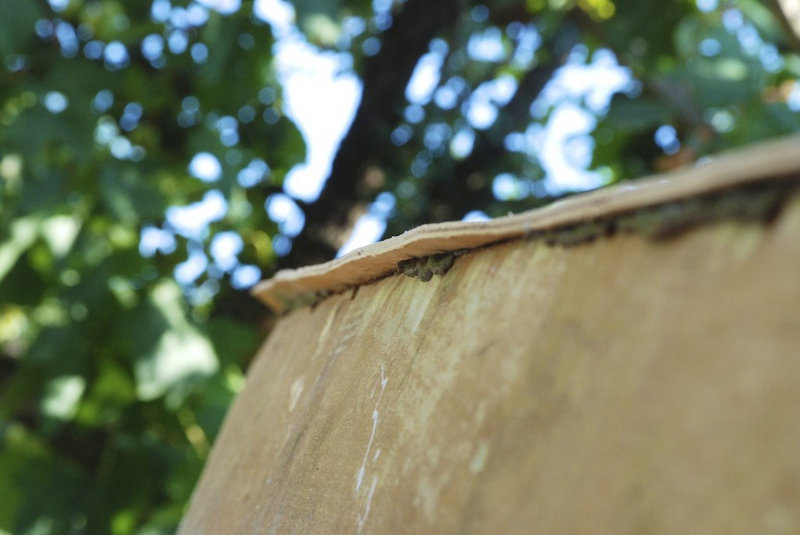

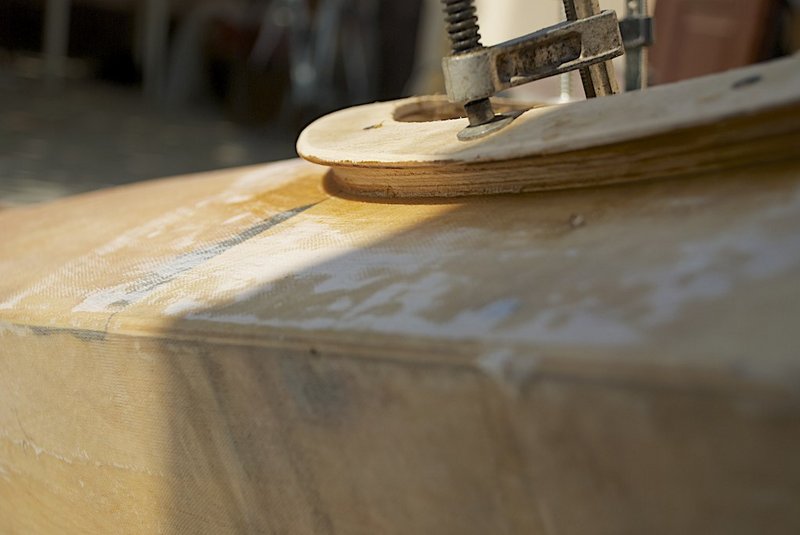

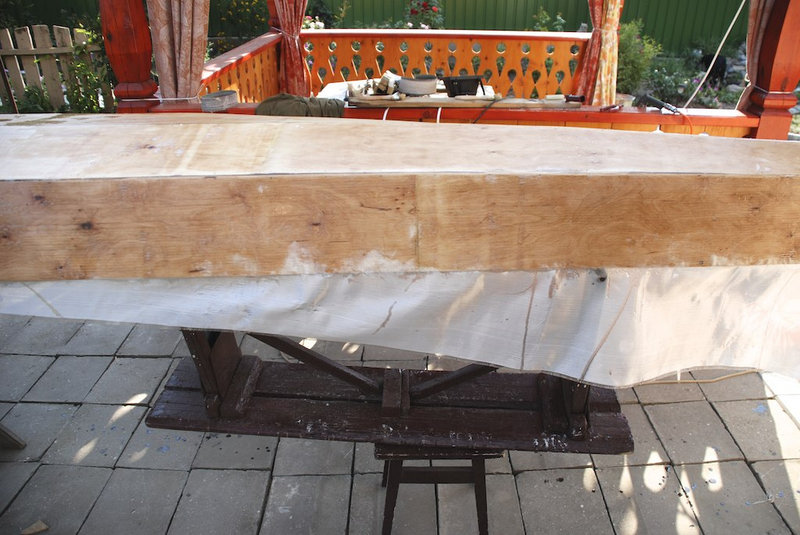

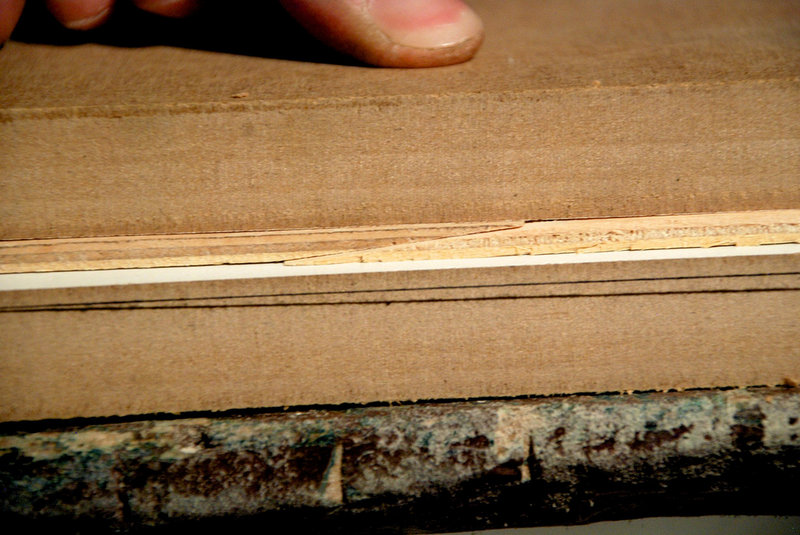

скруглил все углы, так выглядят дефекты фанеры (позже это будет котострофа)

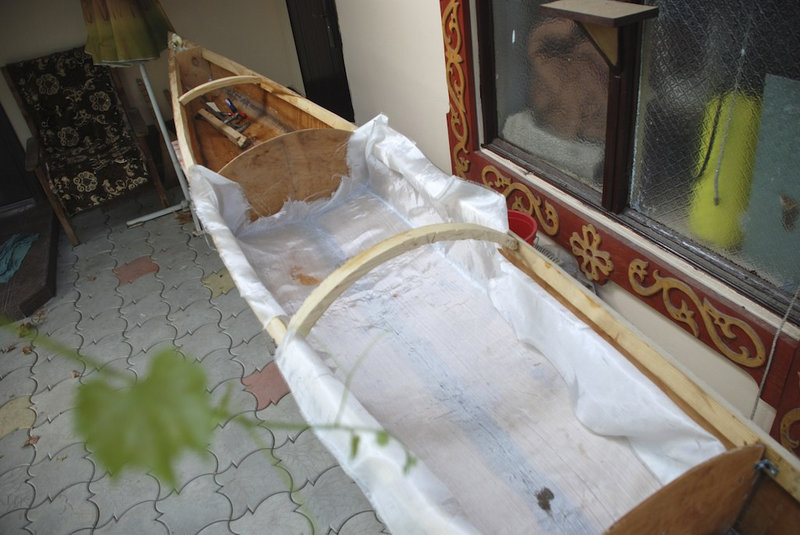

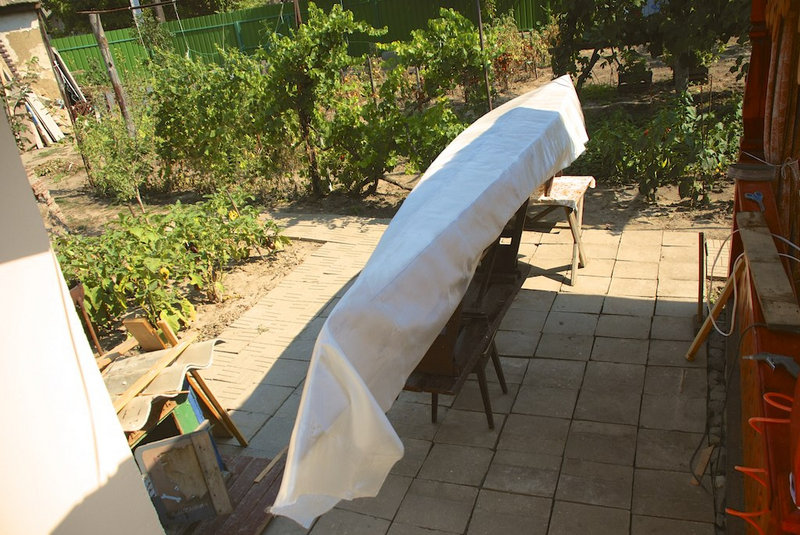

накрыл тканью выглядит это как подарок :)

начинаю размазывать использую шпатель маленький валик и кисточку, отвердителя ложу меньше чем нужно но под палящим сонцем сцуко густеет и твердеет пытаюсь разогревать феном чтоб было более текуче

затвердело раньше чем нужно уже ничего не сделать на ощюпь липкое но не подптливое чтоб приклеить

одну сторону вроде норм промазал

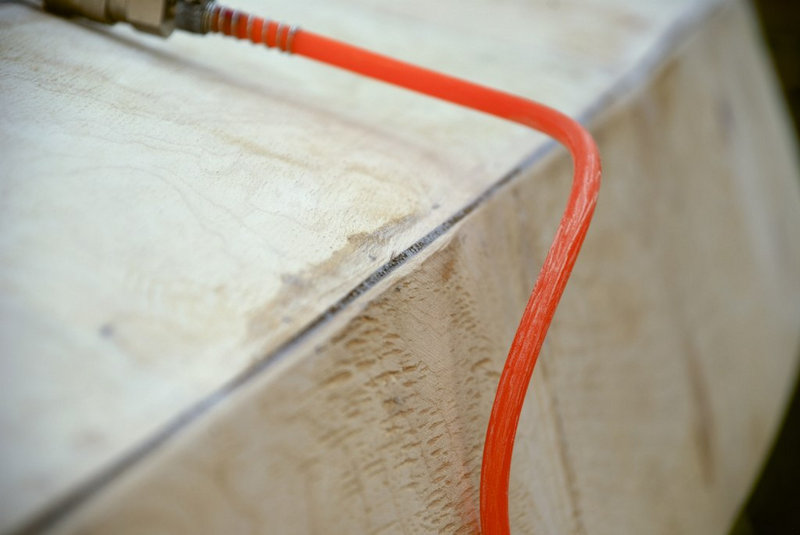

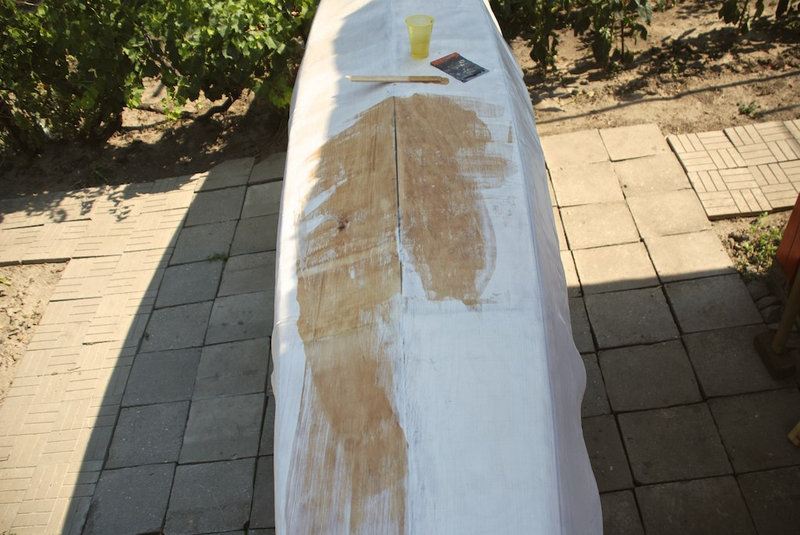

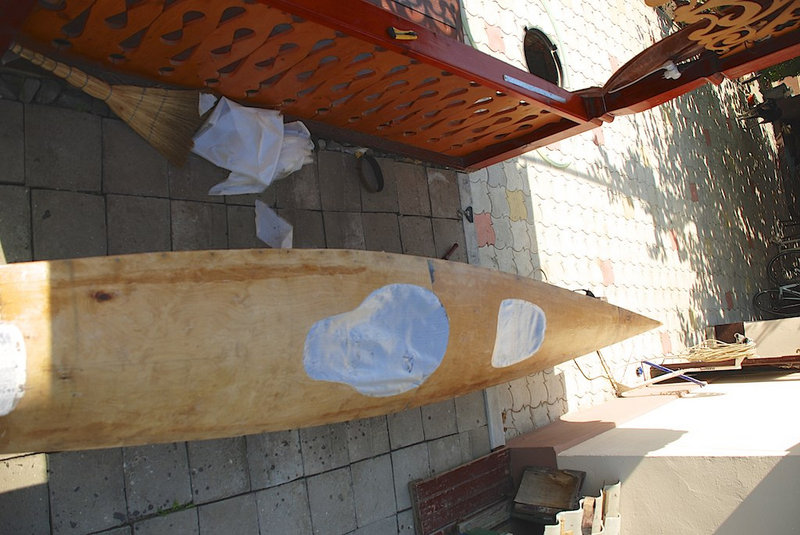

тут видны все дефекты фанеры!!! это ппц... они никак не промазываются и остаются белые места :( хрень какая-то надеюсь второй слой как-то скроет это. эпоксидка опять закончилась это уже 3,5литра думал меньше в разы будет

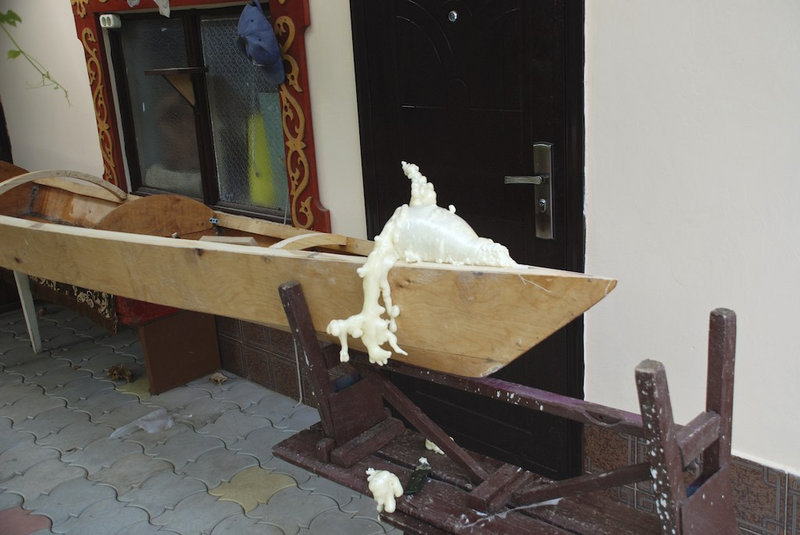

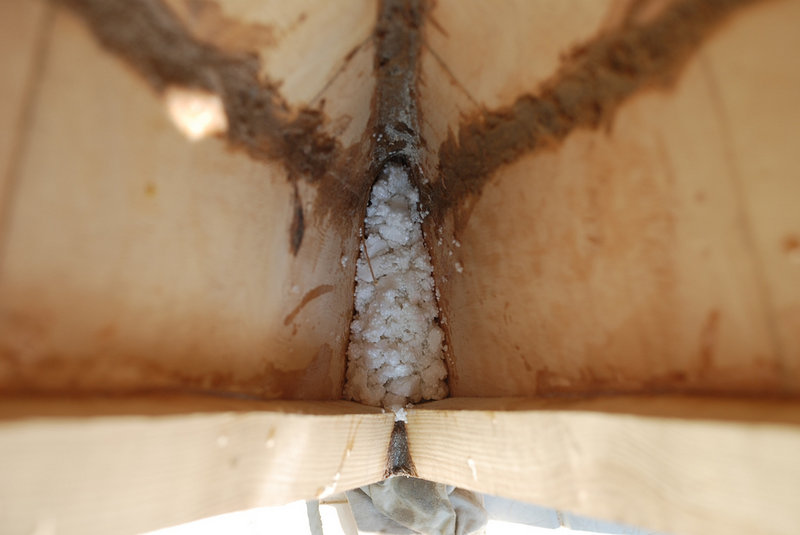

задул монтажной пеной отсеки непотопляемости

намазал выглядит хорошо

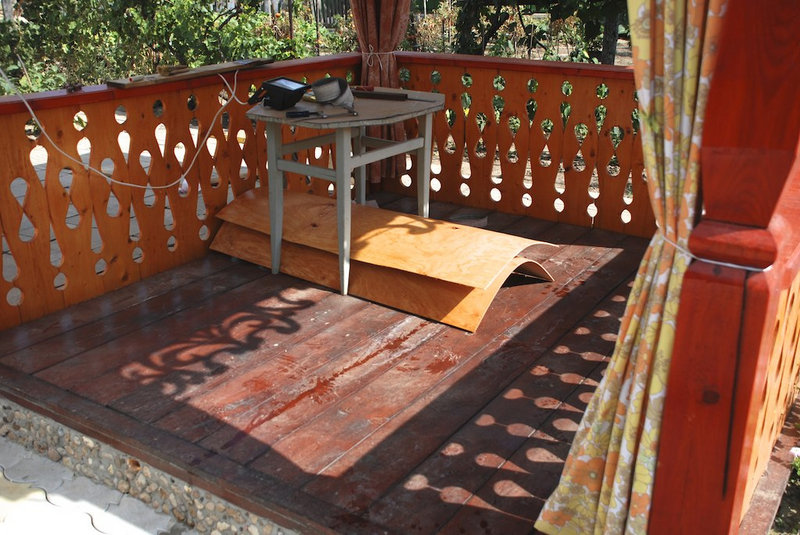

намочил фанеру чтоб ее согнуть, ибо начинает трещать и это стремно

делаем чтоб была "форма" и жду пока высохнет

примерил привязал веревочками

до этого пробовал листы склеить модной эпоксидкой и нихера не получилось

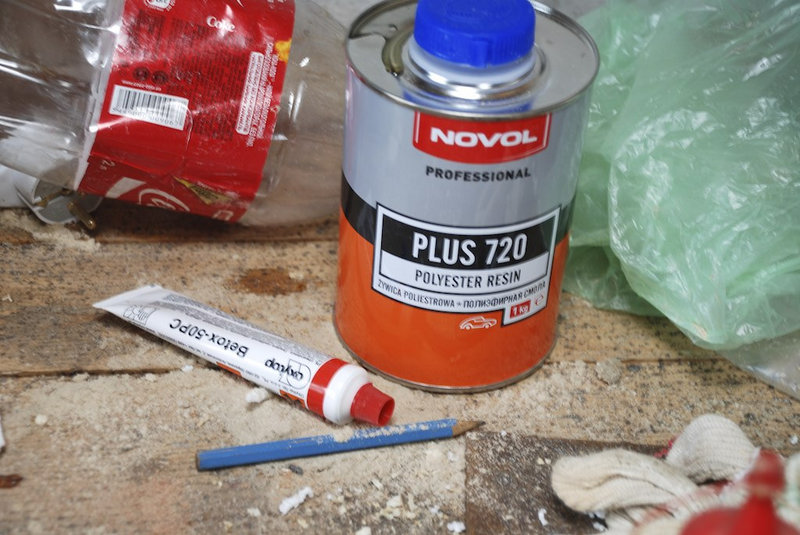

не покупайте эту смолу!!! во первых она ппц как вонюча, быстро схватывается, схватывается комками, и что удивительно после отвердения остается липкой!!! хз что это но после недели она до сихпор липкая замазал пылью.

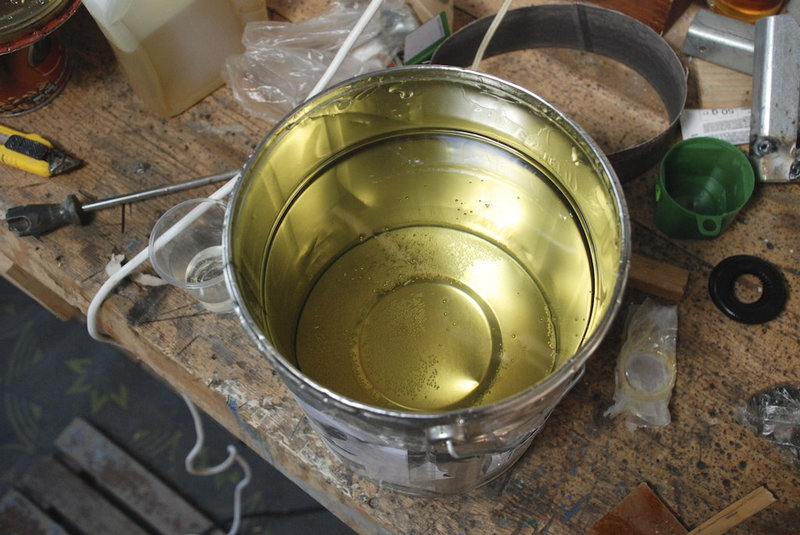

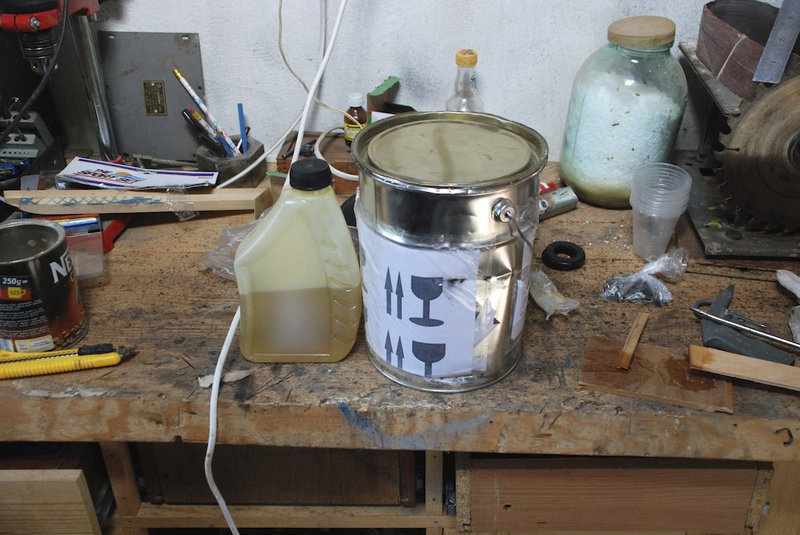

а вот такую я купил ведерко 5литров + 0,5 отвердителя денег 340 за все

пахнет немного странно как краска или что-то подобное, отвердитель с резким запахом как дихлорэтан

купил весло, денег 135грн привезли с трещиной не охота заморачиватся с заменой проще обмотать капроновой ниткой и замазать эпоксидкой. называется оно 69627 Intex

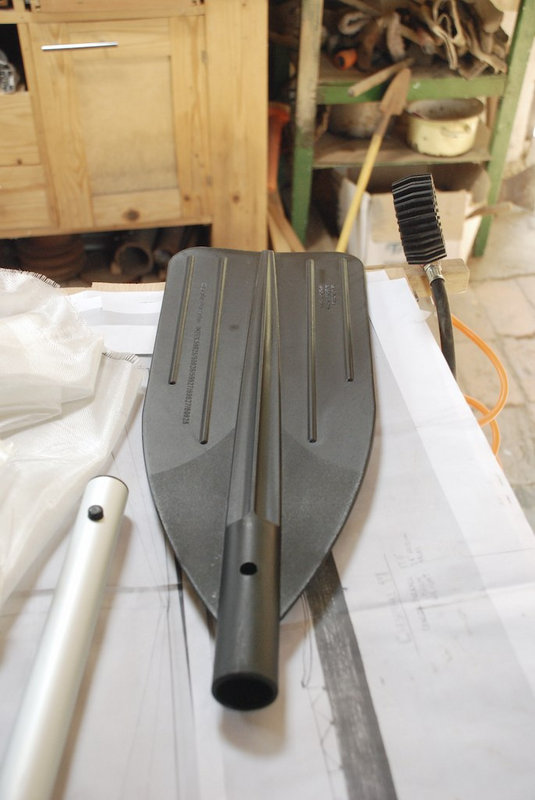

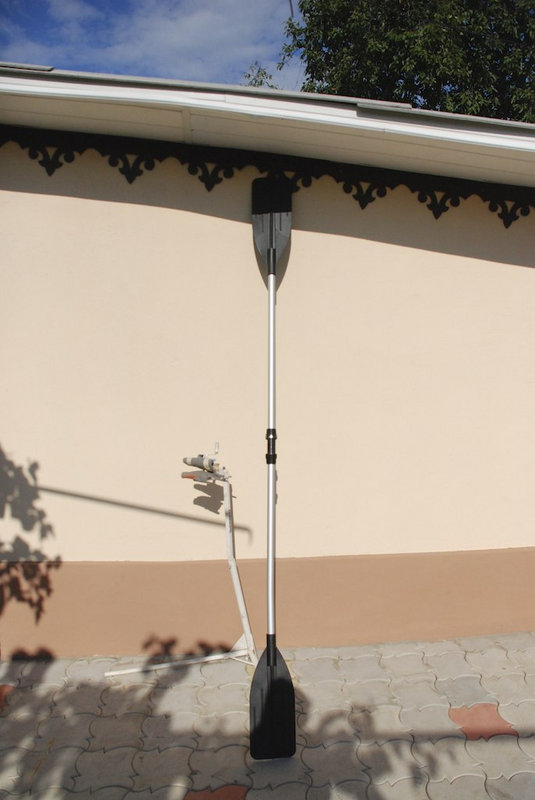

лопасти крепятся очень странно и как кажется не надежно, в трубке пластмасовая кнопочка она же и фиксатор, в надетом состоянии люфтит, от соленой воды я думаю пружинка развалится нужно будет искать альтернативу

позже я купил себе весла TNB они чуть тяжелее оказались но зато надежней

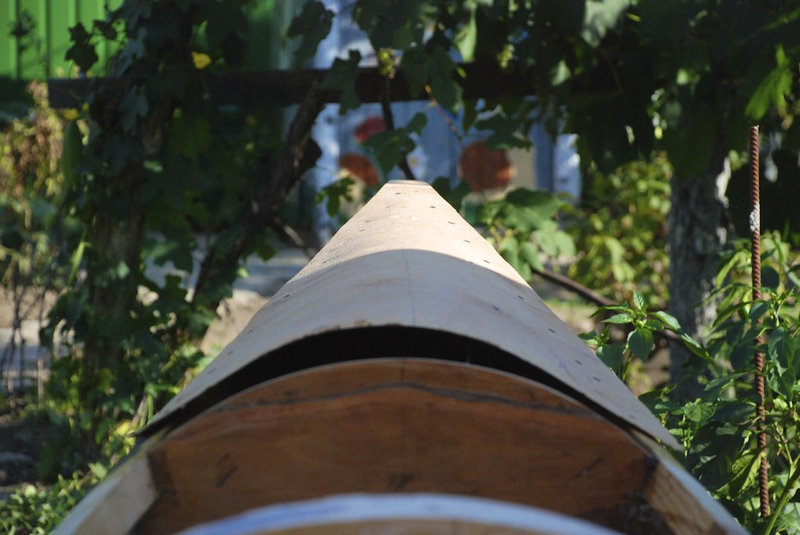

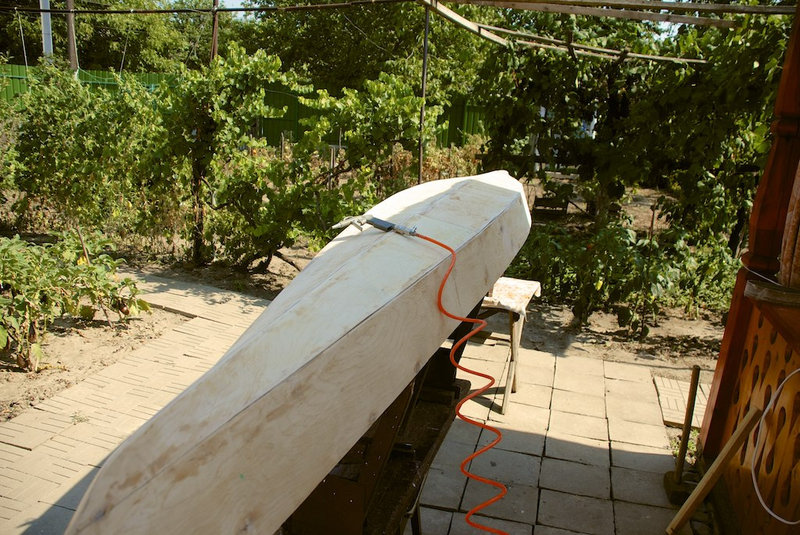

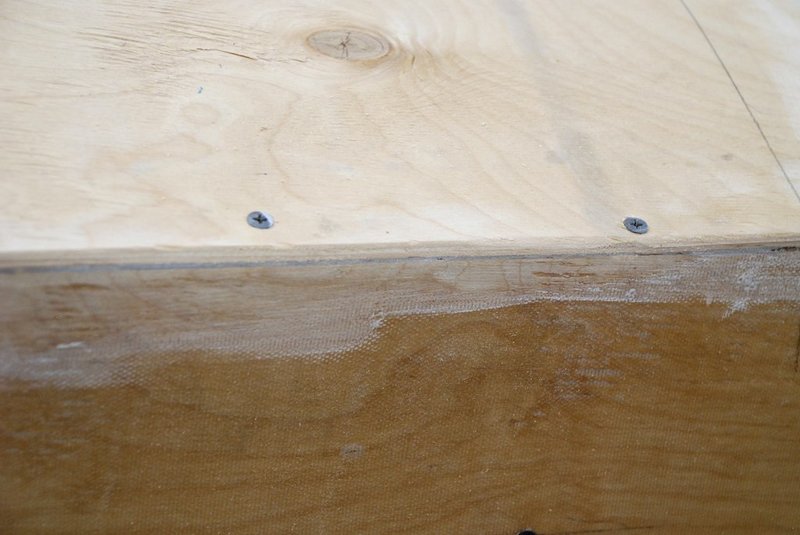

делаю палубу, прикручиваю на шурупы, их и оставлю потом зашпатлюю

выглядит чуть кривовато

внутри уже установлены упоры для ног забыл сфоткать







обрезал лишнюю фанеру

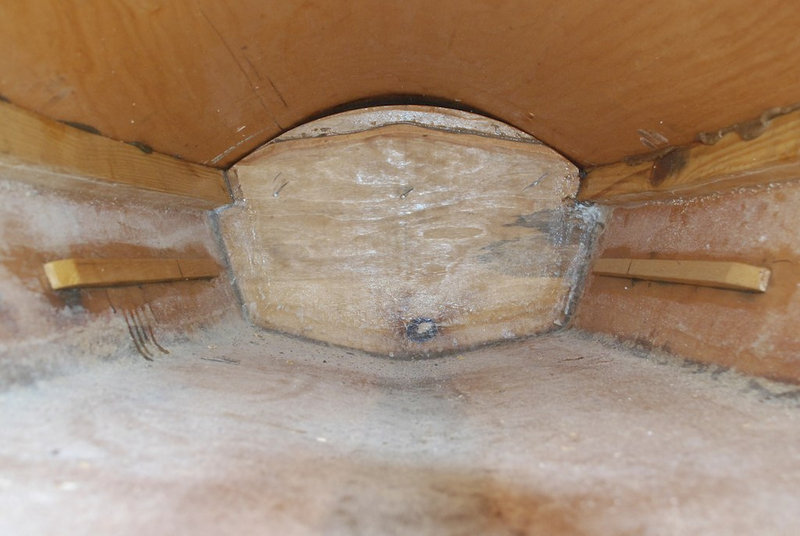

вид внутри, фанера не легла точно так как должна быть (она вообще плохо гнулась) потом замажу

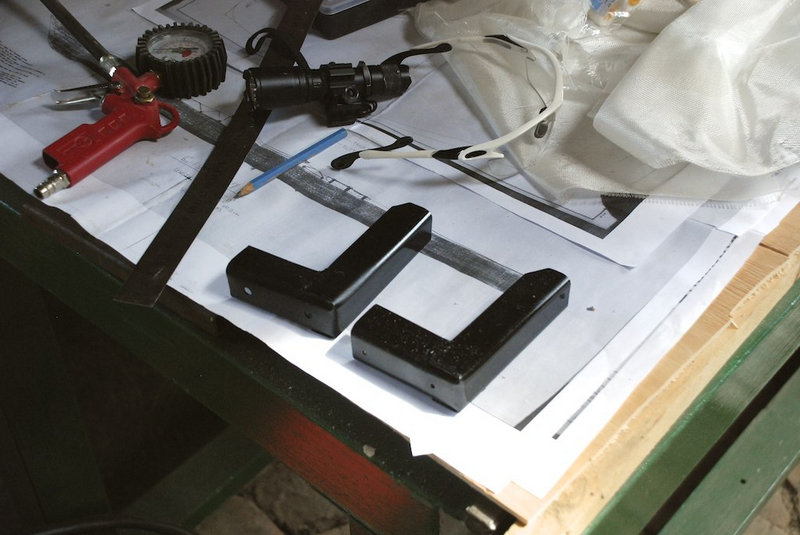

так выглядят мои упоры для ног, нашел железку на металоломе оцинкованую согнул ее под 90град. сварил

вырезал листы примерил

начал клеить

на пол дороги закончилась древесная мука, быстро достать негде, использовал цемент, он оказался более жидким и черным :(

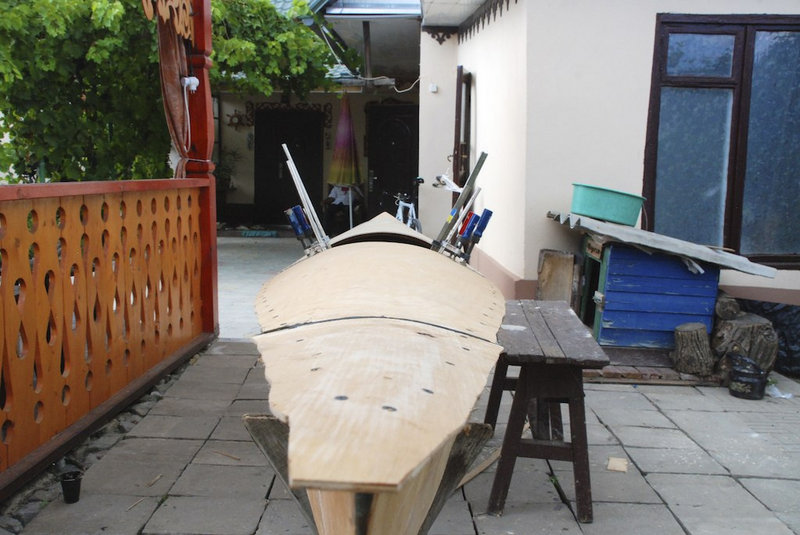

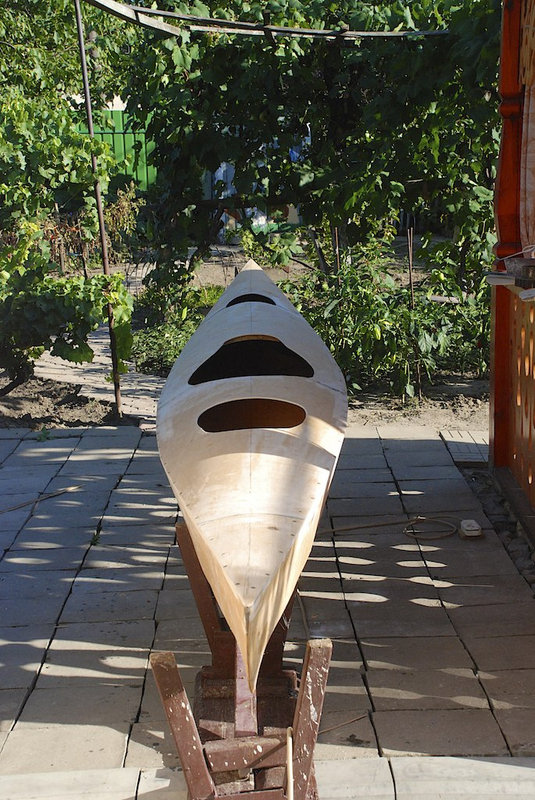

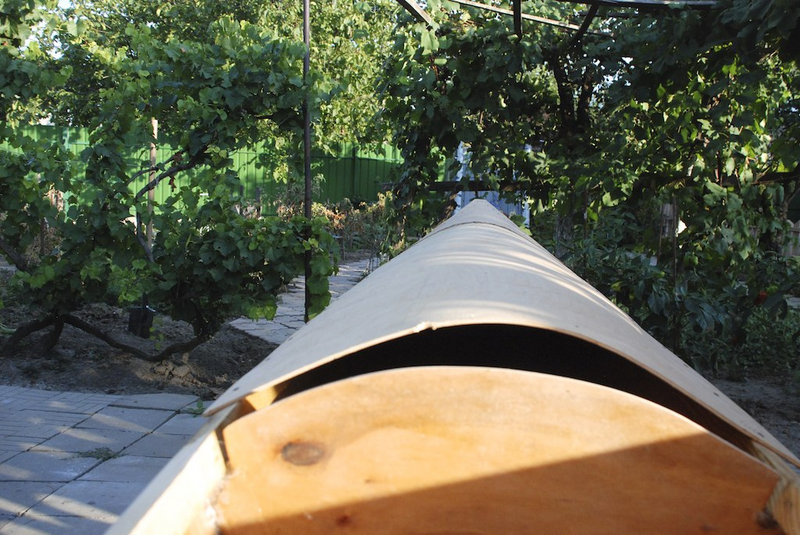

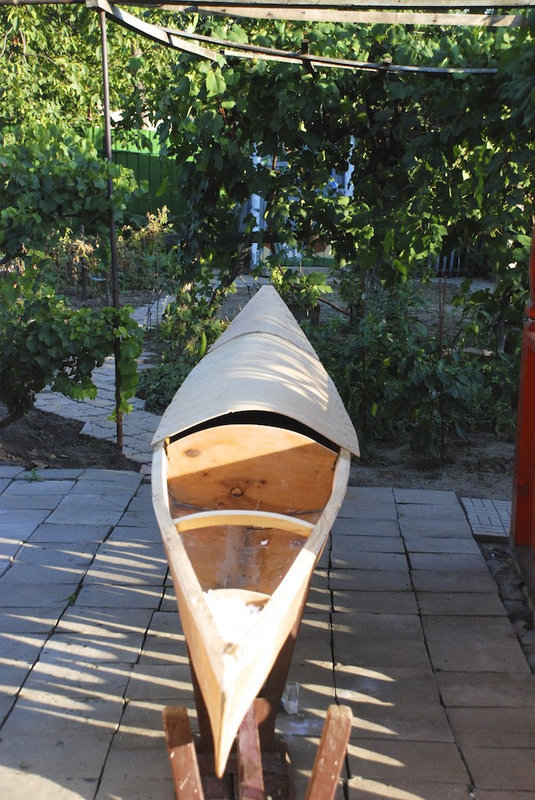

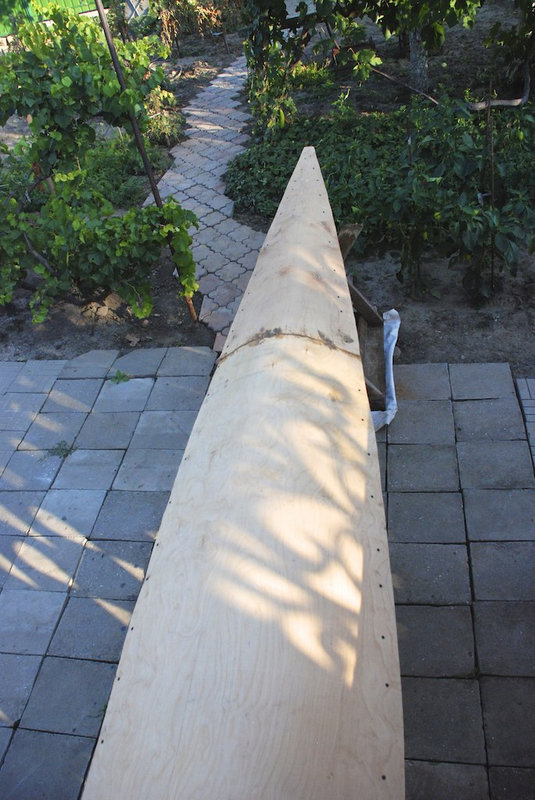

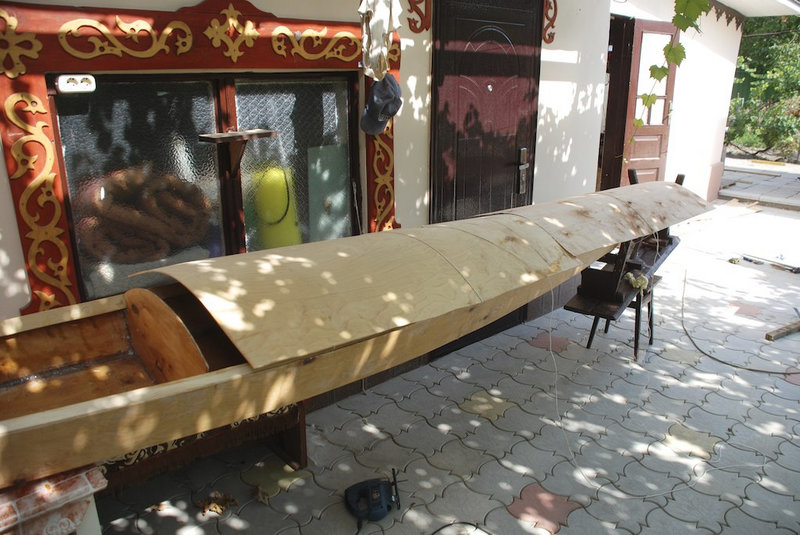

прикрутил палубу вроде ровно

дырка пока временно буду расширять, еще не опредилился с размером

так выглядит после склейки, вполне норм

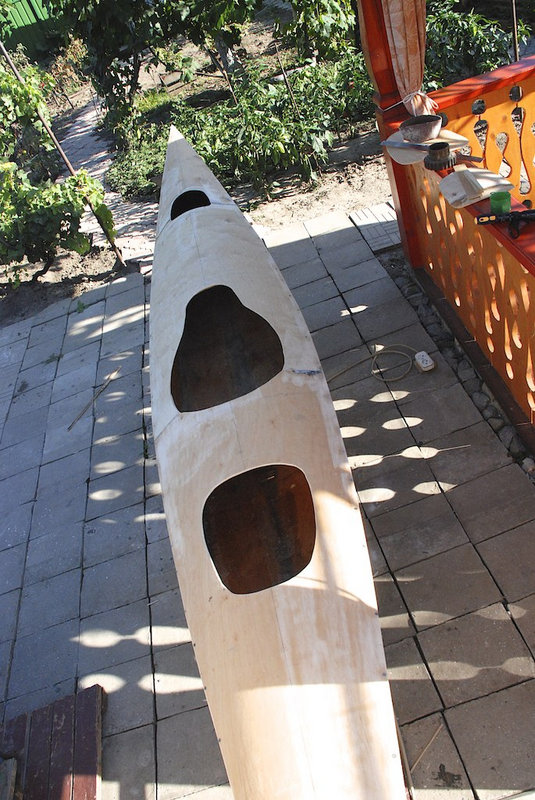

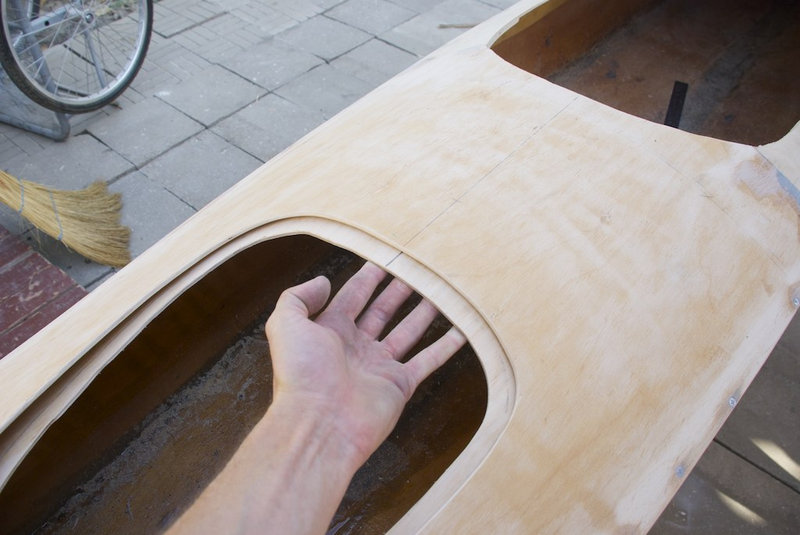

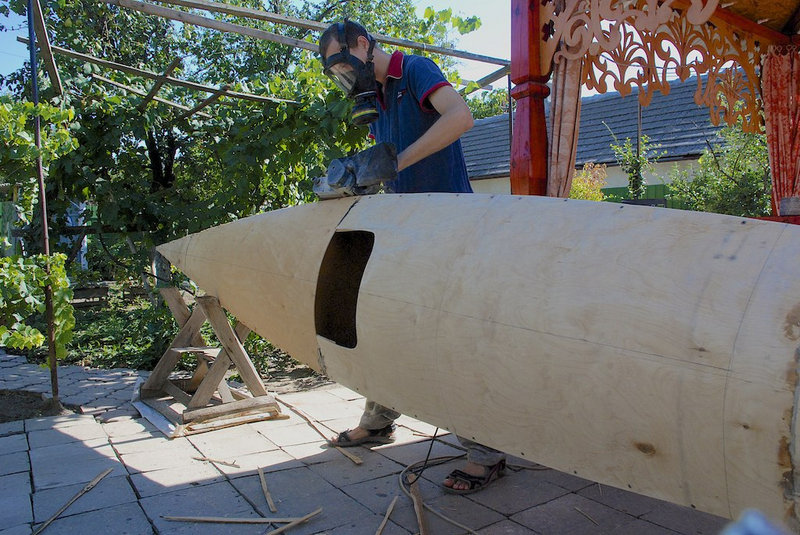

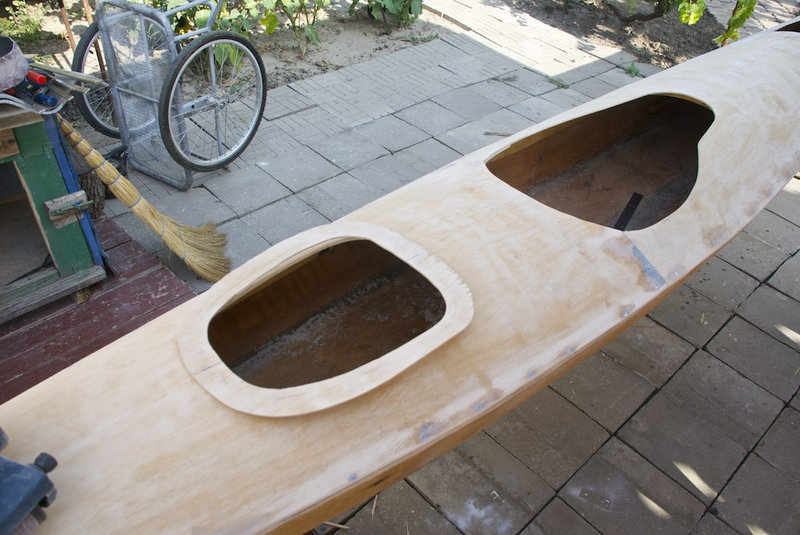

пошлифовал дырки вырезал

закрепил упоры для ног

шлифую торцы

вырезал подкладки под лючки

будет это вот так, нанее будет приклеена резина

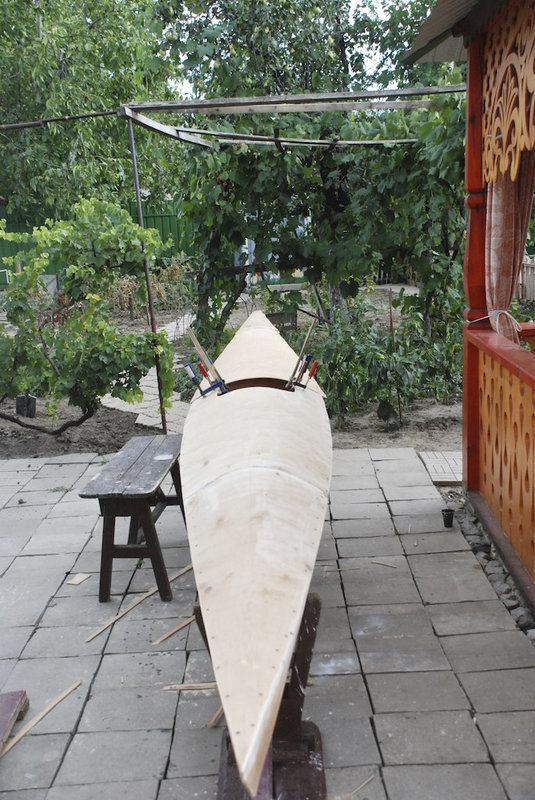

проклеил лентой все торцы. приклеил один лючек, буду их делать по очереди ибо струбцин опять не хватает, фанера уже закончилась остались обрезки, еще для кокпита резать 2 слоя 4мм и один слой 6мм буду пробовать из кусков собирать, не охота еще лист брать





выклеил такие вот штуки

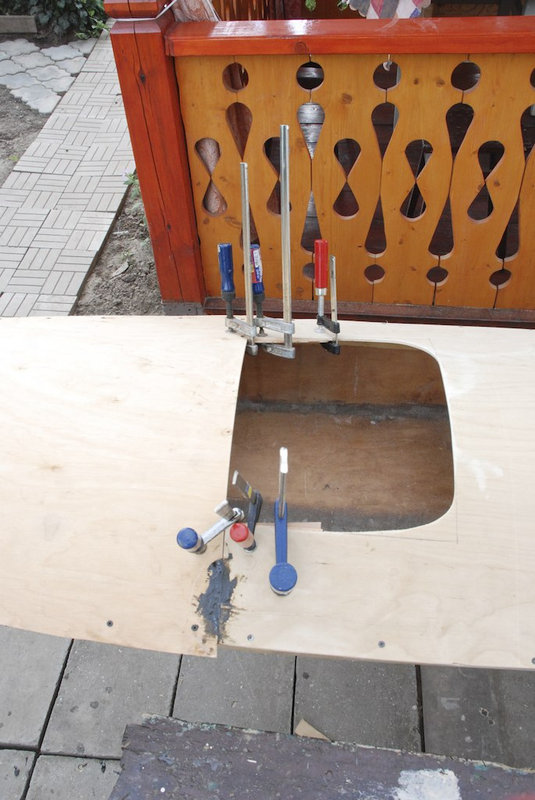

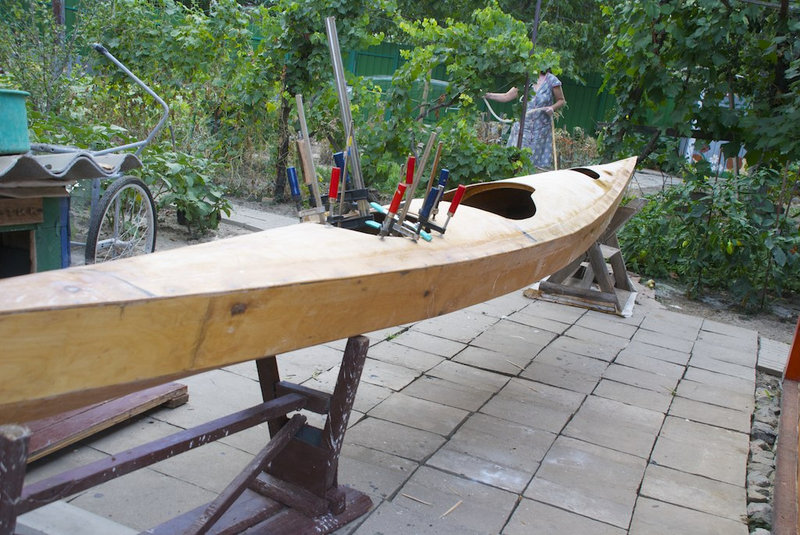

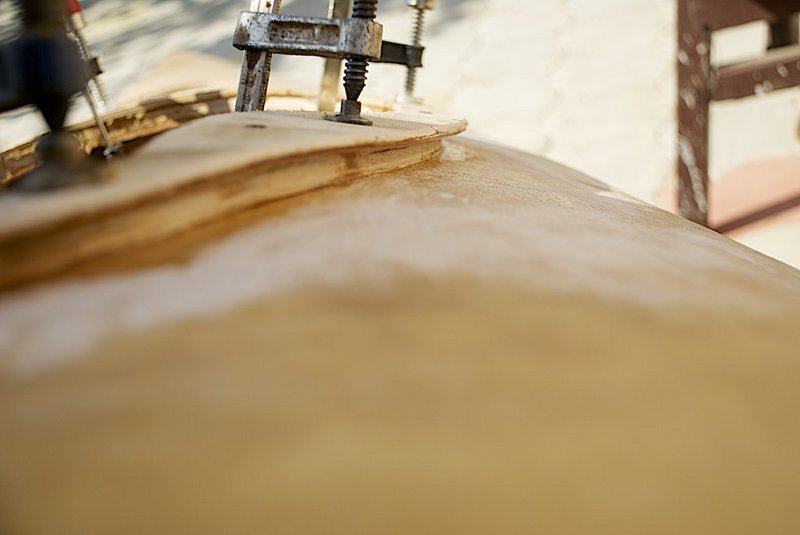

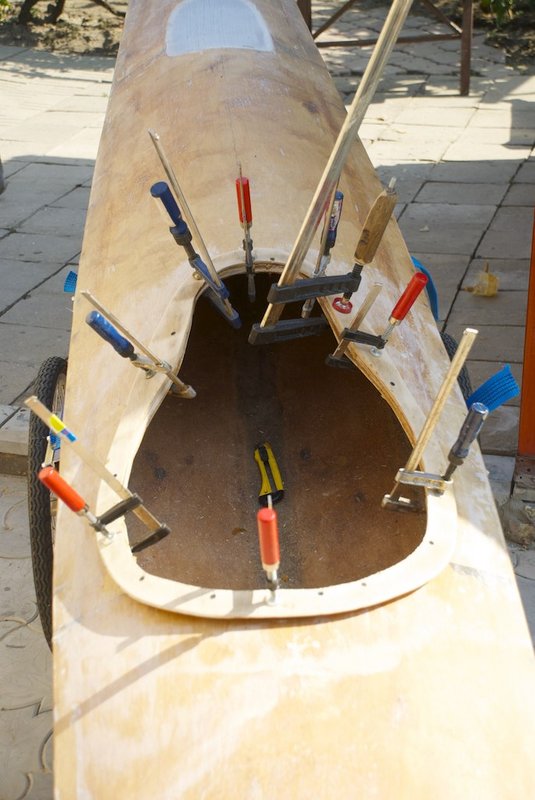

приклеил их к кокпиту, использовал шурупы вместо струбцин

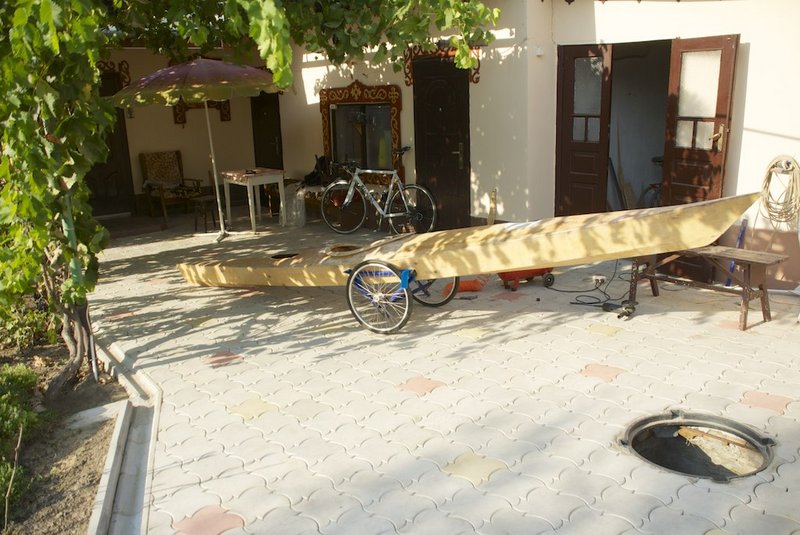

сделал такую вот тележечку для перевозки

набрал максимальное количество фото поэтому продолжение во второй части (может админы объединят темы)
