Каяк Shrike 17 (5.3 м). Фанерный каяк своими руками.

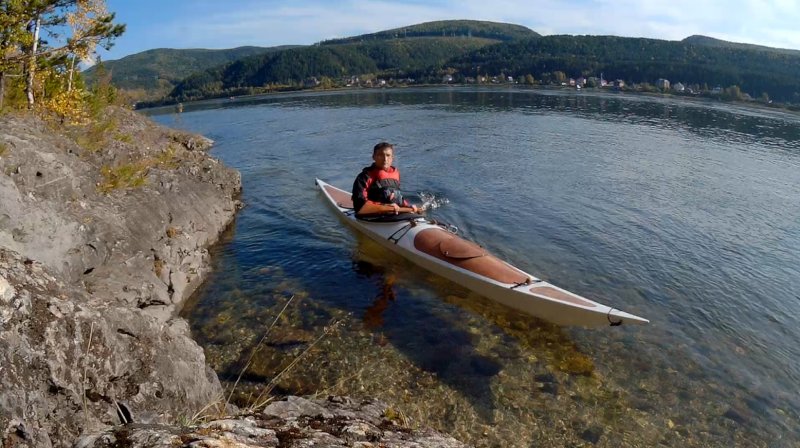

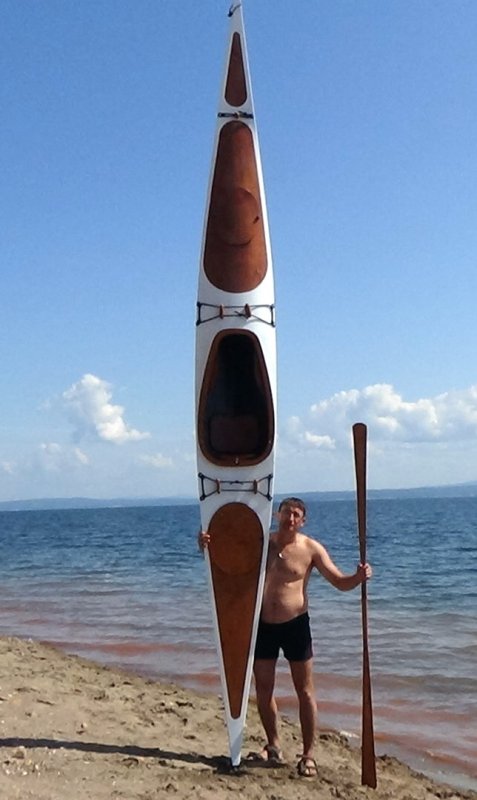

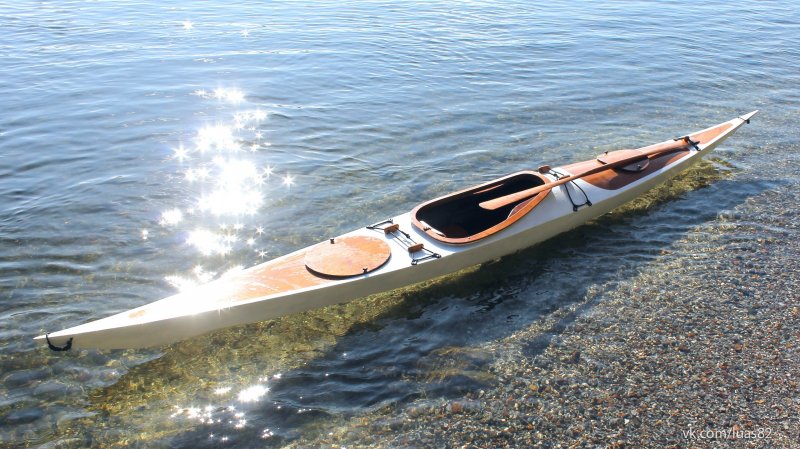

едставляю вашему вниманию каяк Shrike. Длина 5,3 м, вес: 21 кг.

Первый мой каяк: Shearwater 14 почти всем устраивал, но часто приходится ходить против течения. Скорость Енисея в наших местах достигает 8 км/ч и естественно хочется, чтобы лодка была как можно быстрее.

При поиске чертежей 17-ти футовой модели, в сети я встретил организацию CNC Kayaks которая для популяризации морского каякинга, бесплатно предоставляет все данные по своему проекту Shrike (Сорокопут). Чертежи в векторном формате с возможностью выбирать форму под свои потребности. Подробная, переведённая на русский язык инструкция. Большое спасибо авторам!

Строительство нового каяка началось под девизом "на пределах". Предельная длина! Минимальный вес! Предельно короткое время изготовления! Минимальная цена! Изначально я планировал сделать каяк быстро, дешево, покрасить в один цвет. Но когда лодка была почти готова моё стремление к прекрасному взяло верх! Поменял концепцию внешнего вида в ущерб рекордам времени и затрат. Дополнительно потратив чуть больше 2500 рублей и 4,5 часа рабочего времени.

Результат

1. Длина — 5,3 м это придел, не только из-за проекта. Размеры чертежа можно увеличить. Но это предел для моей мастерской (от ворот до стены 5,35 м).

2. Вес — 21 кг. Для снижения массы я использовал самую тонкую, из доступных, фанеру — 3 мм. Стеклоткань плотностью 160 г/м. Не покрывал палубу стеклотканью. Получившийся у меня вес, я считаю отличным. Хотя авторы проекта заявляют, что их каяк весит 14,5 кг. У меня вопрос — Как?!!

3. Время — на изготовление ушло 81,5 часов. Сэкономить время мне помог прошлый опыт: см. Каяк своими руками. Подробный отчет. Shearwater. Я действовал по своим же рекомендациям, но конечно с учетом новой конструкции. Были несколько непредвиденных ошибок на исправление которых потрачено около 4-х часов. И если бы я красил лодку кистью, краской одного цвета, ещё сэкономил бы 4,5 часа.

4. Деньги — 14,2 тысячи. Основные затраты: эпоксидка 2250 р. (5 л), фанера 1600 р. (ФК, 4 листа), стеклоткань 1500 р. (160 г/м2, 10 м), краска и лак. Как говорил ранее — «в ущерб рекордам времени и затрат» я решил не экономить на финише. На покраску потрачено 2500 и на лак 1700 рублей.

Коротко о процессе

Процесс изготовления я достаточно подробно описывал в прошлый раз и к проекту прилагается понятная инструкция. Поэтому коротко отмечу некоторые моменты, которые отличаются от инструкций.

- использовал фанеру 3 мм. Листы такой толщины нашел только ФК в формате 1,5*1,5 м. Она дешевле, но пришлось много стыковать.

- контуры-выкройки распечатал в реальном размере на 26-ти листах А4. Склеил листы в одну линию. Прикладывая к фанере, размечал точки шилом с шагом 5 — 10 см, далее соединял отметки по линейке. Вырезал лобзиком по линии, без отступа. Почти без последующей шлифовки, с погрешностями до мм, грубо, но быстро!

О печати на принтере поясню более подробно.
Чтобы сократить число печатаемых листов и в последствии склеить их без искажений, я адаптировал чертежи. Ниже приведен фрагмент чертежа.

1. Проверил чтобы высота контуров всех деталей была меньше 290 мм (чтобы помещались на А4 в один ряд). Для симметричных деталей достаточно одной половины.
2. Все контуры наложил друг на друга. Так что размер чертежа обусловлен самой большой деталью.
3. Нанес, тонкие диагональные и горизонтальные линии которые позволяют позиционировать листы А4 при склеивании. Так же горизонтальные линии позволили выровнять чертеж на фанере (по крайним точкам натянул леску и по ней выровнял середину).

Склеивать листы тоже не проблема: При печати, на листах есть непечатные поля. На каждом листе, канцелярским ножом подрезается поле справа, на следующем листе на левой стороне наносится клей карандаш. Листы позиционируются ориентируясь на все контуры и линии проходящие в этом стыке. Выровняв листы нужно проклеить стык тонким скотчем.

- сшивал медью, так чтобы не делать временные склейки, а проволоку оставить в швах.

- не использовал внешние формы (приведенные в проекте). Действовал как с предыдущим каяком: сшил дно с бортами, установил шпангоуты, проверил корпус на скручивание двумя уровнями.

- не использовал внутренние, временные формы (приведенные в проекте). Так как внутренние швы корпуса проклеивал за один раз, временные формы помешали бы. На их месте установил рейки распорки.

- использовал стрингеры сечением 15х20 мм. Для временной фиксации использовал саморезы 3х20 и шайбы М4.

- комингс делал как у предыдущего каяка, но из фанеры 10 мм. С трудом, и не с первого раза получилось повторить крутые изгибы перехода от задней части корпуса к передней. Такой обрамление кокпита добавило немного веса, но на мой взгляд оно проще и быстрее в изготовлении. По сравнению с обрамлением из маленьких кусочков фанеры.

- не делал скег (может зря, но…)

В остальном, всё по инструкциям.

Больше фото на https://vk.com/luas82
