Каноэ по технологии СиС своими руками


Примерно в мае 2012 года я понял то хочу иметь свою лодку.
Беглый осмотр магазинов города показал что купить из наличия можно только унылую пвх надувнуху. причем ценник в то время начинался с 10 т.р. за Фрегат М3 (безтранцевая двухместная). Изучение интернета выявило что мне нравятся совершенно другие лодки - каноэ, каяки и под распашные весла типа "whitehall".
В качестве первой лодки для постройки решил остановится на каноэ. Причин тому несколько:
1. нравится плыть лицом вперед
2. приличная грузоподъемность
3. возможность стрелять с лодки
4. возможность лазить по зарослям

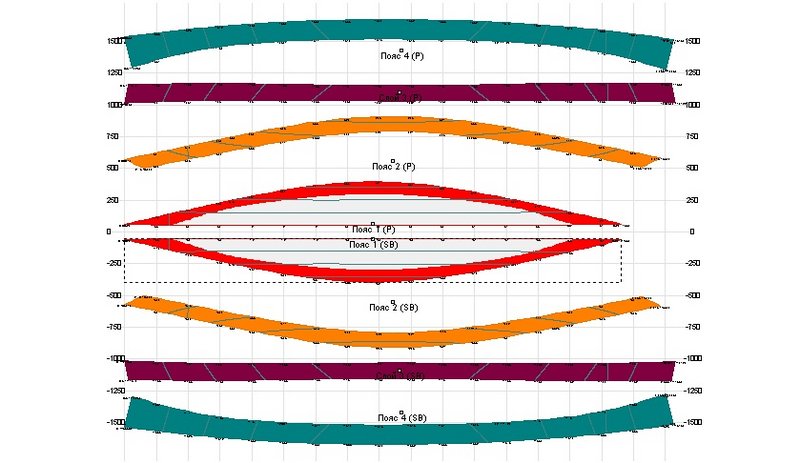

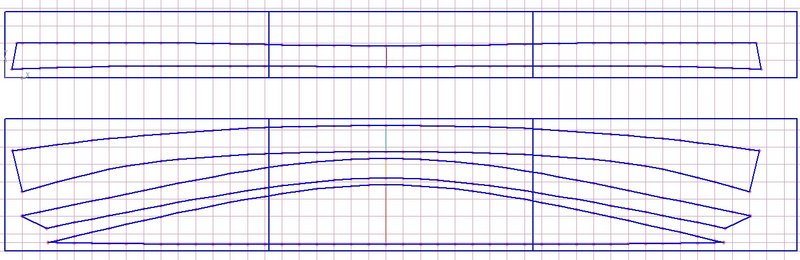

После того как определился с типом лодки пошел процесс проектирования, была освоена программа FreeShip и в ней рожден в муках проект "каноэ 4 пояса 420х97х37".



Длинна лодки 4,2 м, ширина 97 см в миделе, высота в миделе 37 см

В качестве материала корпуса использовал фанеру 4 мм ФСК 12. Было куплено 5 листов 1,55х1,55м. Далее все листы распилил пополам и склеил "на ус" три заготовки шириной 0,75 мм и длинной примерно 4,5 м. Остался один кусок 1,55х0,75 - он был использован на всякие вспомогательные нужды. Раскрой переносил на фанеру следующим способом - в Компасе в чертеж вставлялся растровый рисунок развертки поверхностей, строились кривые Безье по контуру, далее наносил вспомогательную сетку с нужным мне шагом и получал координаты и вот уже их переносил на фанеру методом линейки и карандаша



А дальше пошла стандартная для технологии СиС работа:

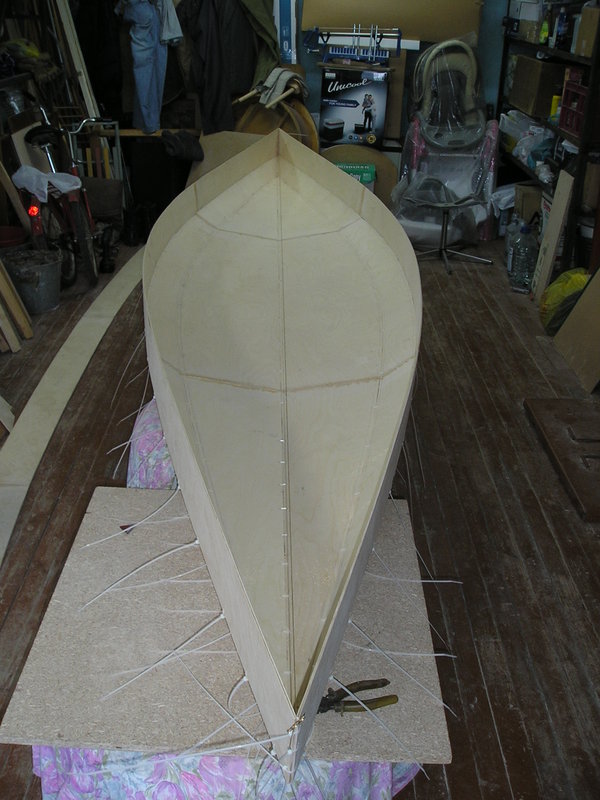

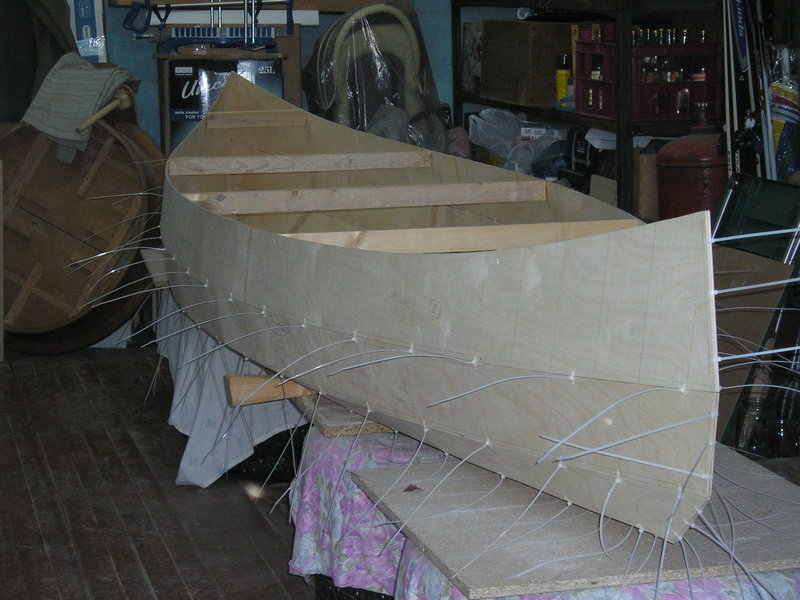

в вырезанных заготовках сверлятся по контуру отверстия через равные расстояния и заготовки сшиваются пластиковыми кабельными стяжками

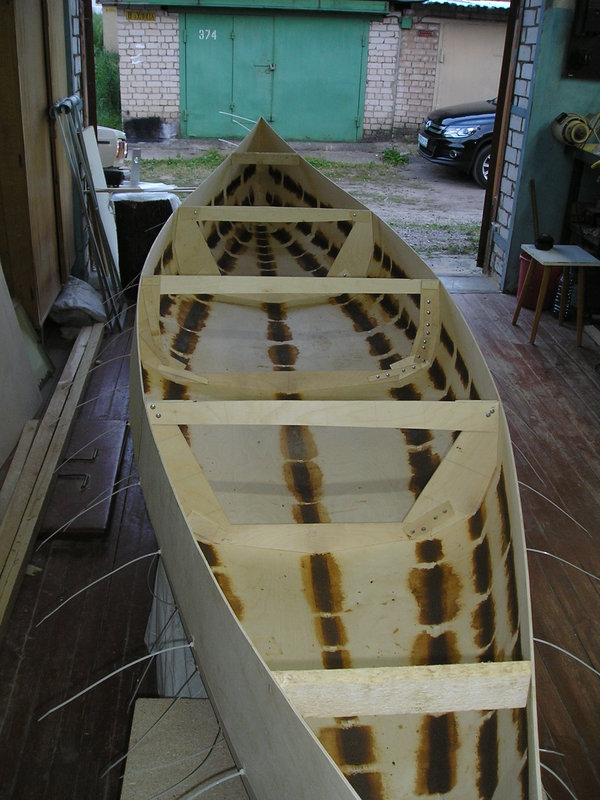

далее пошла первичная проклейка швов - чтобы можно было убрать стяжки. В работу пошла эпоксидная смола и просеянные отходы мебельного производства в качестве наполнителя. Эпоксидку покупал тупо в коробках производства г. Каменск-Шахтинск. Первый замес из коробки проверял нагревом капли на жале отвертки - если карамелизуется значит отвердителя достаточно. В итоге почти все время мешал на как на пачке написано 1 к 10 а 1 к 8. Замесы лучше всего делать в одноразовых чашках под кофе (кориневого цвета с маленькой ручкой). Смолу и отвердитель дозировал шприцами 20 мл. - в ближайшей аптеке на меня иногда косились подозрительно, а когда я сказал что строю лодку то косится стали еще больше :)

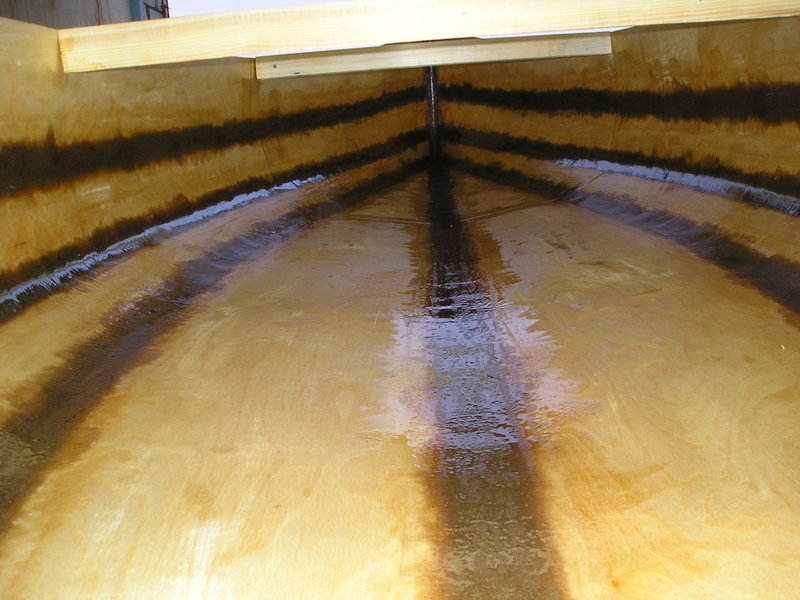

далее вытащил все стяжки, сформировал галтель на всех швах и проклеил все швы двумя слоями стеклоткани. пропитал все на горячую эпоксидкой.

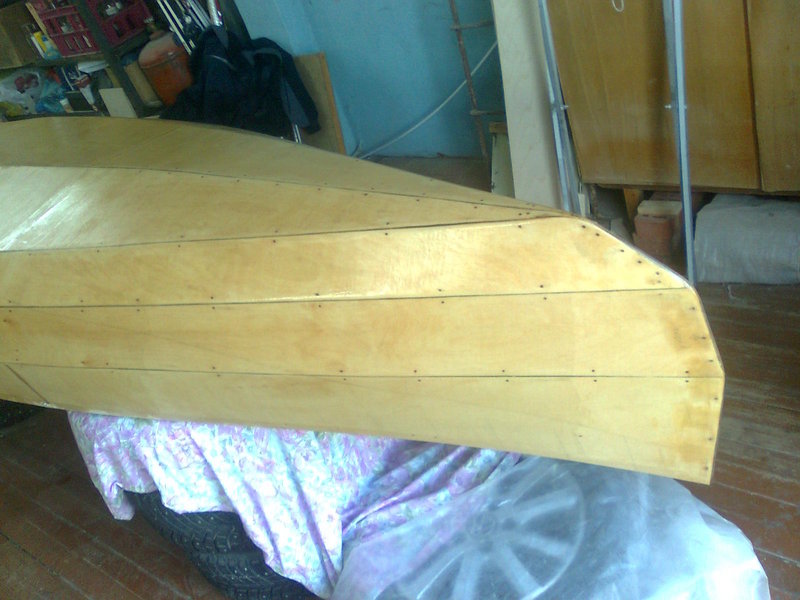

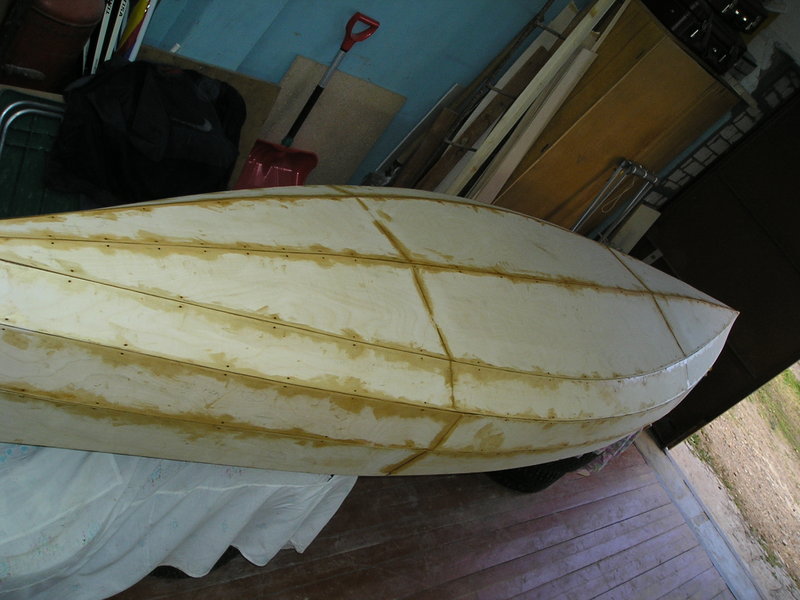

Перевернул лодку. прошпаклевал швы, зашкурил поверхность

на фото видно гаражное ноу хау - стапель из комплекта зимней резины мишлен на дисках покрытых тряпочкой :) и полотна от старой двери.

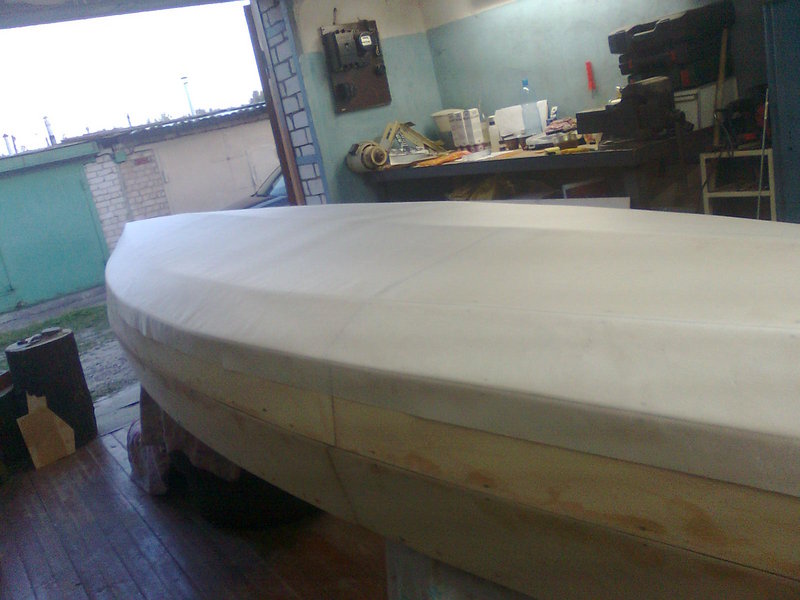

далее пошла оклейка лодки стеклотканью, на заднем фоне хорошо видны коробки с эпоксидкой :) Итого на дне лодки 3 слоя стеклоткани на бортах где 2 слоя а где 1

на фото хорошо видна косая линия - это край полотна стеклоткани. Т.о. первый слой закрывает дно полностью, второй правый борт дно и частично левый борт и третий слой - левый борт дно и частично правый борт.

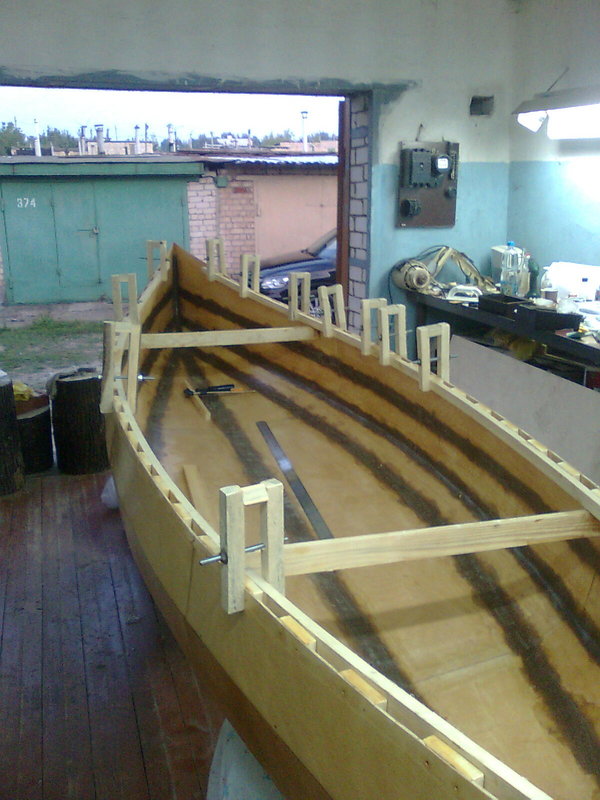

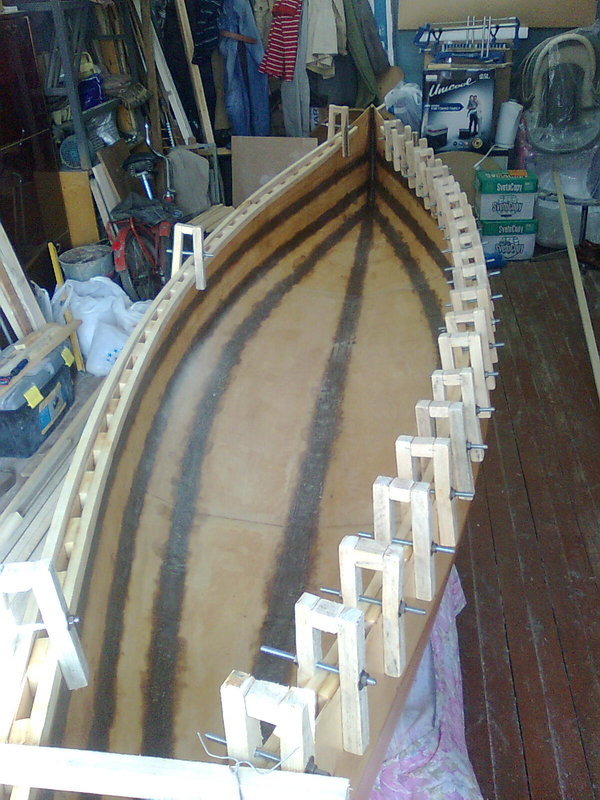

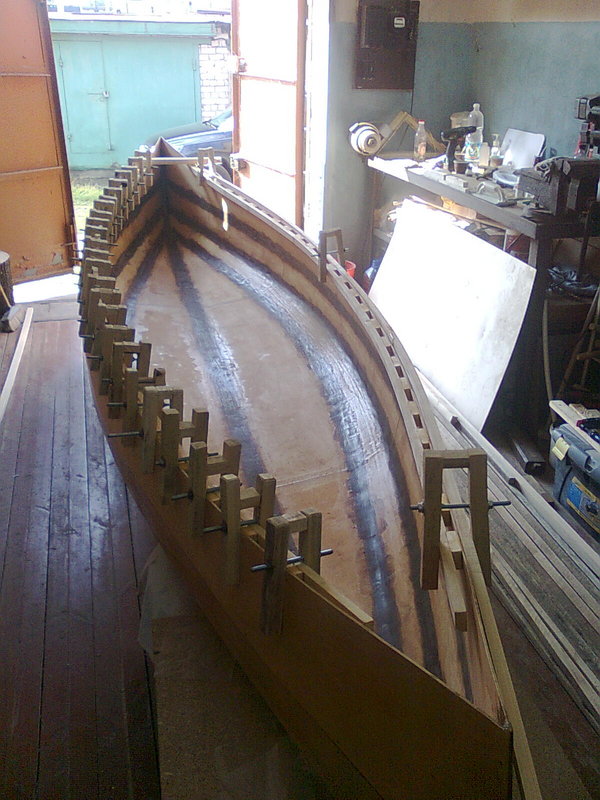

далее пошла работа с привальником. в виду полного отсутствия нужных пиломатериалов в магазинах города была куплена пачка имитации бруса (широкая вагонка если по простому) и распущена вдоль электролобзиком (в качестве направляющей использовался уровень 1,5 м), далее заусовка что бы получить нужную длинну, распаривание, загибание, притягивание, приклеивание и другие муторные операции.

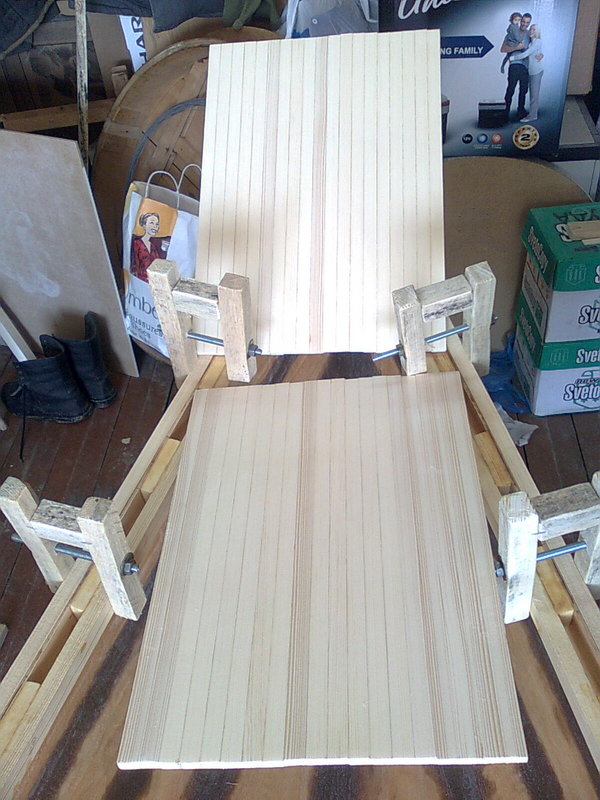

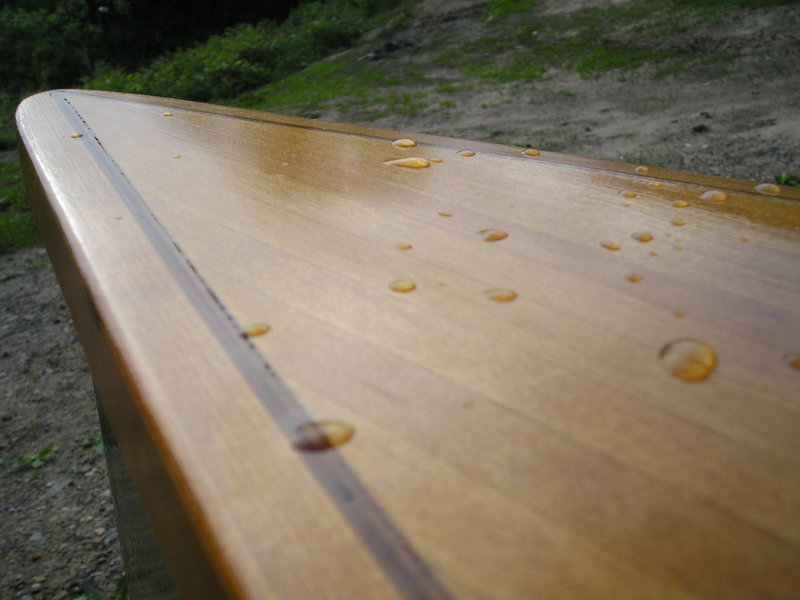

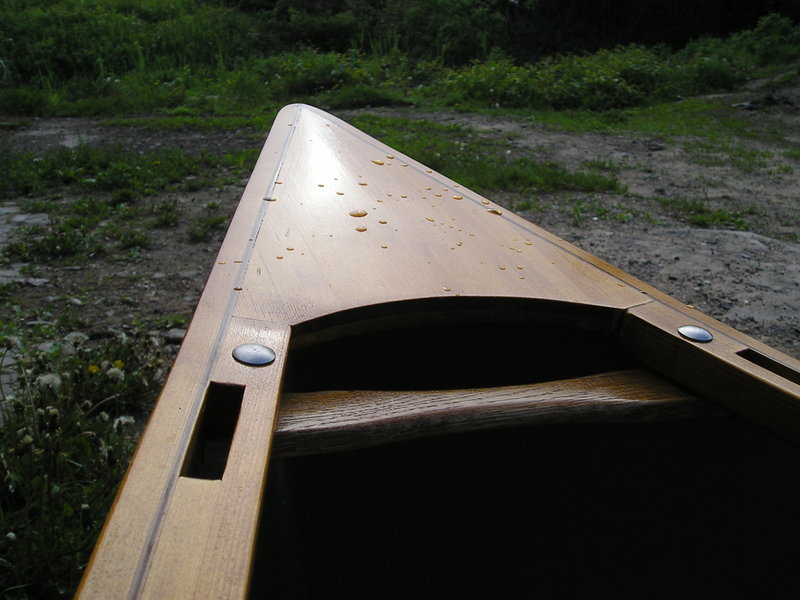

из обрезков склеены деки

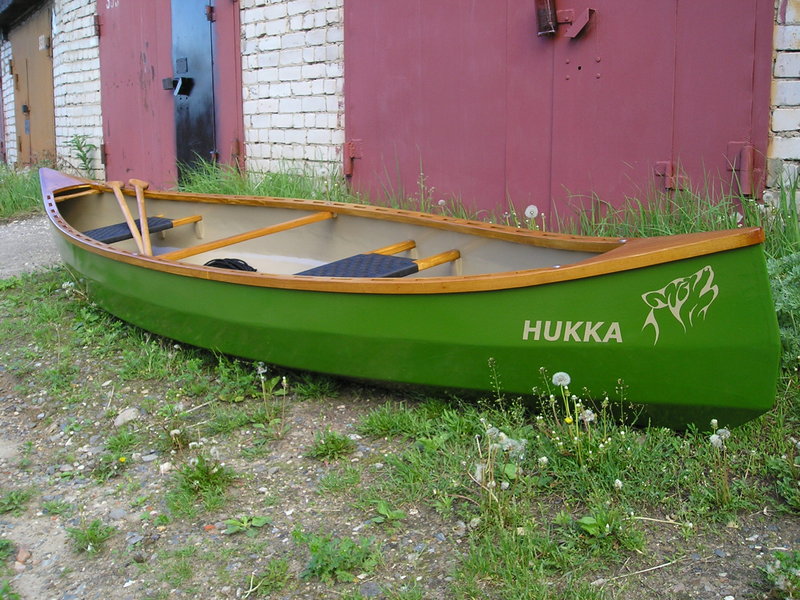

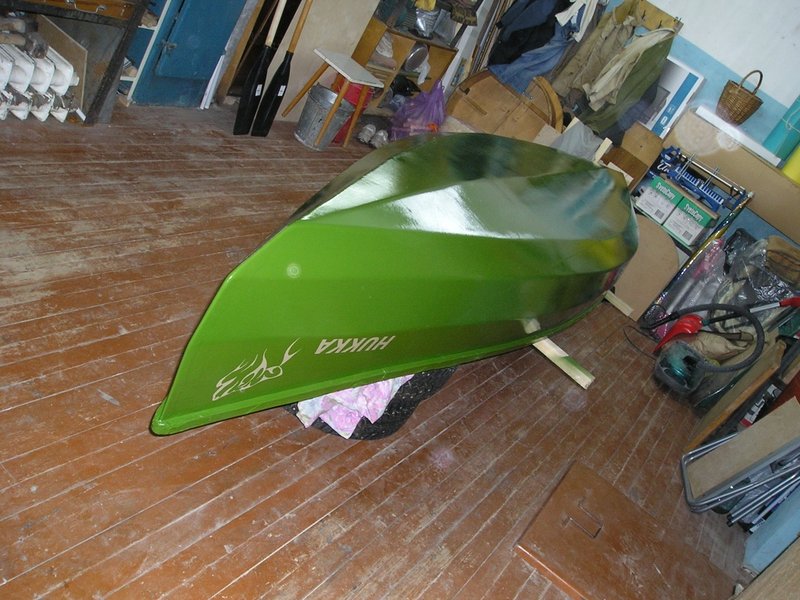

далее покраска, лакировка, нанесение рисунка и названия HUKKA - волк на карельском.

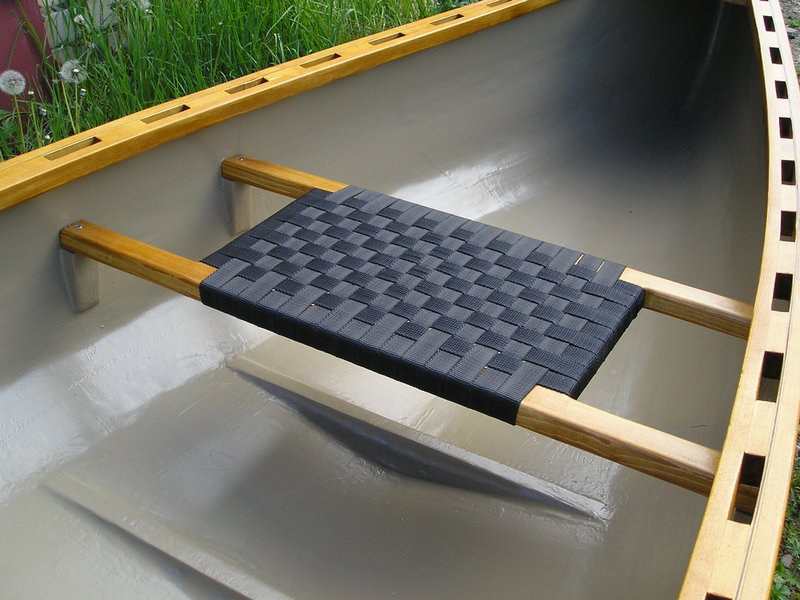

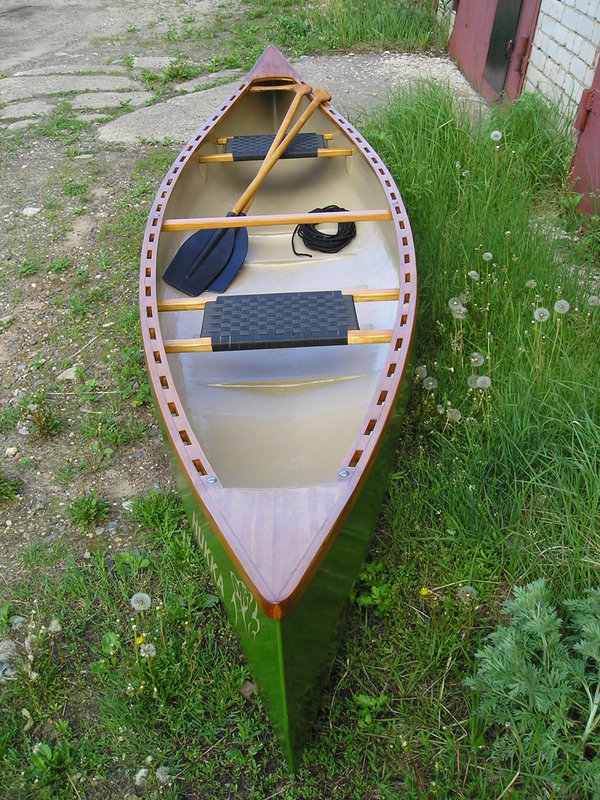

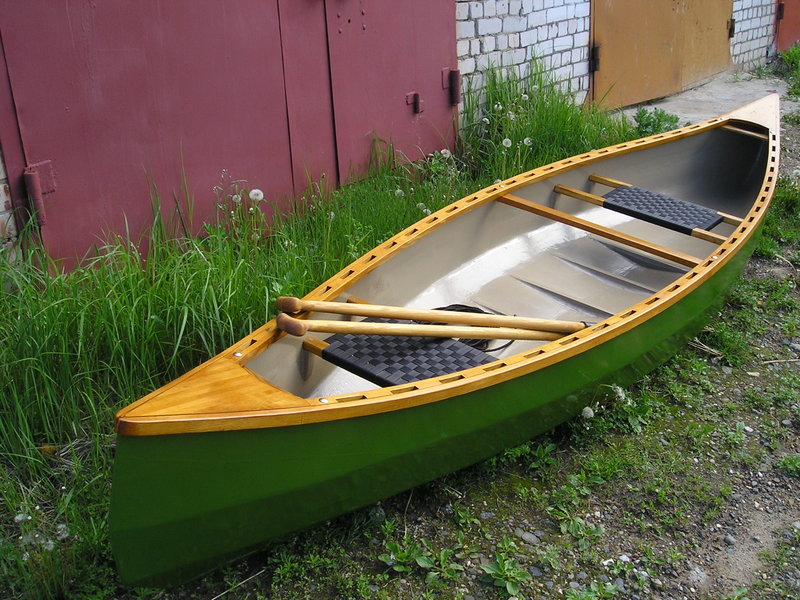

сидушки - обычная рамка из брусков, плетение из ременной тесьмы

на дне видно усиление - потребовалось по итогам первого спуска на воду чтобы дно не "играло"

ручки из дуба (остатки паркета пошли в дело). весь крепеж - нержавейка.

весла - веретено и ручка из брусков, лопасть куплены в ближайшем рыболовном магазине за 80 р за шт.

итого вся лодка обошлась менее  чем в 9 т.р. если не считать своей работы.

Оглядываясь назад изменил бы в проекте только линию киля - там есть ровный участок от миделя в обе стороны - вот его надо делать выгнутым, чтобы вся линя киля имела вид дуги плавной - конструкция будет прочнее.

По общим особенностям постройки:

1. нужно тепло - при температуре меньше 10-12 градусов ночью гараж успевал остывать и эпоксидка не "вставала" за ночь

2. нужен киль блок (повторяющая форму дна подставка) и временные шпангоуты (чертежи выложил)

3. хотим лодку легче - меньше мажем смолы

4. сейчас бы покрасил нормальной автомобильной двухкомпонентной краской поверх праймера по пластику, а не ПФ 115



как сказал один умный человек в постройке лодки нет ничего сложного надо только акуратно склеивать вырезанные детали

Ссылка на всю документацию по проекту https://yadi.sk/d/qqYT5N6JgpCKv



Спасибо за внимание.

P.S. несколько фото на природе
