Разборный каркасный каяк


Всем добрый воскресный вечер! Выкладываю на общий обзор и обсуждение каяк своей разработки. Интересно узнать мнение специалистов и получить конструктивную критику. При необходимости сделаю дополнительные фото.





Поместить ссылку в: LiveJournal Facebook Twitter Google Bookmarks Google Reader MySpace Linked In Yahoo! Bookmarks ВКонтакте Мой мир на Мail.ru Одноклассники Яндекс.Закладки


Комментарии (16)

S.Faschevsky22:16 14.07.2019#

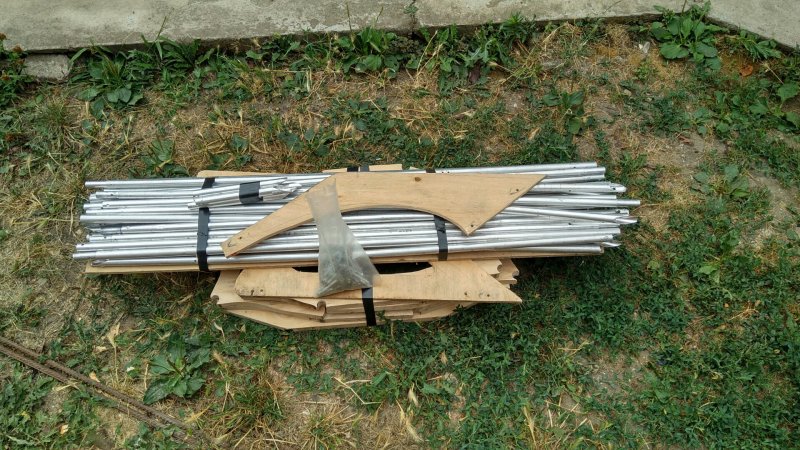

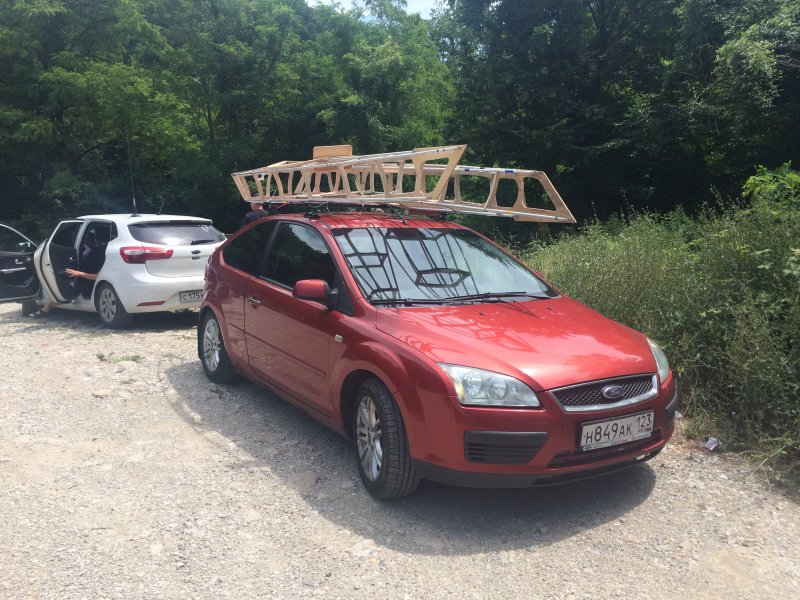

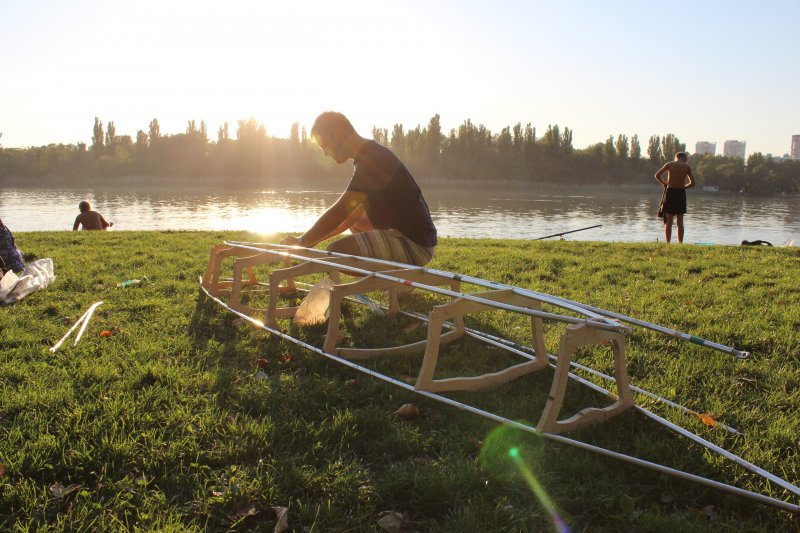

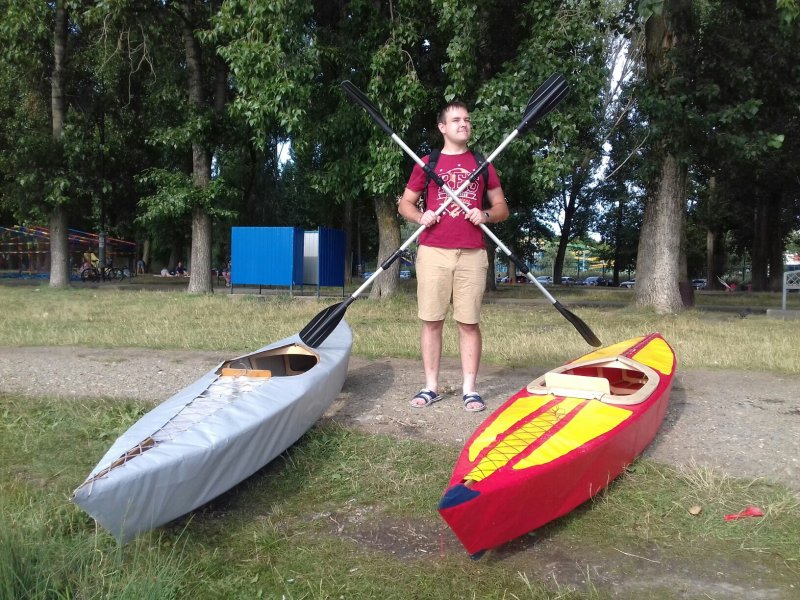

Ещё фотки основных моментов
fishmonger08:22 17.07.2019#
Перенес статью в «Техотдел».
ТехноЁж12:56 20.07.2019#
у меня возникло несколько вопросов. 1) как крепится люк к шпангоутам? 2)как крепится шкура к люку? 3) можно ли сделать 4 шпангоута вместо семи, как у вас? 4) сколько весит байдарка в сборе? 5)сколько осадка байдарки?
Сергей21:34 01.09.2019#
1. Люк крепится к шпангоутам мебельными саморезами
2. На данный момент шкура протыкается саморезом и придавливается к шпангоуту.
3. Теоретически да, но тогда лодка будет не разборная. Тут на каждом из шпангоутов есть места соединения трубок.
4. Около 10-12 кг выборе.
5. Со мной(95 кг) около 10 см
RupertBoston00:13 02.09.2019#
Весьма любопытно. Откуда обводы взяли? Труба 16 мм, соединение через 14мм? Тоже взял такое решение при построении байдарки.
Сергей20:55 02.09.2019#
Лодка - сборная солянка. Конструктив подбирался интуитивно. Длина трубок была взята такой чтоб влезала в багажник машины (у меня кабриолет, соответственно надо разборный+ компактный). Далее строил 3Д модель взяв за основу длину трубок и ширину своего таза.
2Капитана21:16 12.09.2019#
Весовая культура - великая сила. Можно уточнить ДхШхВ ? Какая фанера и какая ширина ветви шпангоута?
Сергей12:09 16.09.2019#
Длина около 4 м, ширина 0.65 м высота по самой высокой части около 0.35. Обычная фанера 18 мм, на шпангоуты уходит ровно пол листа фанеры. Что такое ширина ветви шпангоутов? Они на расстоянии 0.48 м друг от друга. Кстати я могу напилить шпангоуты на ЧПУ всем желающим, не дорого. Или собрать комплект для сборки дома(шпангоуты, трубки, соединители, наконечники и прочее)
2Капитана20:02 16.09.2019#
ширина ветви шпангоута из фанеры 18 это второй размер в его сечении .
На сайте http://yostwerks.org/SBSectionsC.html ширина ветви от 1 до 1.5 дюймов.
Сергей12:26 17.09.2019#
Сложно сказать сколько там точно, примерно от 3 см в самых узких местах и до 5 в самых широких
2Капитана07:41 19.09.2019#
Спасибо. Казалось что менее 3-х как раз из-за более толстой фанеры.
2Капитана09:12 07.11.2019#
Шкуру пришнуровывал через продетый в карман антенный кабель. Как у Вас шкуры нятягивались и кроились?
Сергей13:19 14.02.2020#
Делал выкройки, мерил, клеил и так по кругу, пока не подобрал идеальный вариант!
2Капитана13:07 15.02.2020#
Сильно! При таком основательном подходе, рекомендую в следующей конструкции увеличить радиус перехода кильсон-форштевень. Это уменьшит локальные нагрузки на шкуру. Зато прямой прямой форштевень оказался очень удобен при шнуровке плоской шкуры.
Сергей23:10 16.02.2020#
в следующей конструкции хочу сделать чтоб шкура была цельной и натягивалась при сборке каяка, как на классической конструкции. Но добавить туда немного технологичности в виде шарнира, и сделать более простые механизмы соединения частей вместе. если кому интересно, можно открыть тему и я выложу на обзор и доработку все свои конструктивы
2Капитана00:04 27.03.2020#
Вечер добрый. Забыл спросить, про упоры. на фото их нет. Куда упираются колени при открене. Куда упираются ступни пятки. Мне для прогулочного судна ёстверкское очко показалось спорным решением как в плане сборки, так и в плане загрузки-разгрузки шмурдяка. Взгляните как реализован очко в каркасно-надувных байдарках.
