Смола, фанера, стеклоткань... Постройка каяка по мотивам Shearwater Sport


Здравствуйте.
Пришла зима. Время взяться за перо:)
Идея строительства каяка пришла ко мне не сразу. Друг хоттел построить себе лодочку. Всячески его подбадривая в этой идее я и сам не заметил, как загорелся ей же.
Началось все на новогодние выходные. Страна отдыхала и гуляла. Мы не стали исключением. Однажды вечером зашел разговор про каяки. Любопытство взяло верх и я просмотрел пару-тройку сайтов. На clcboat наткнувшись на шерви спорт я осознал то, чего еще не понимал. Я буду строить каяк...

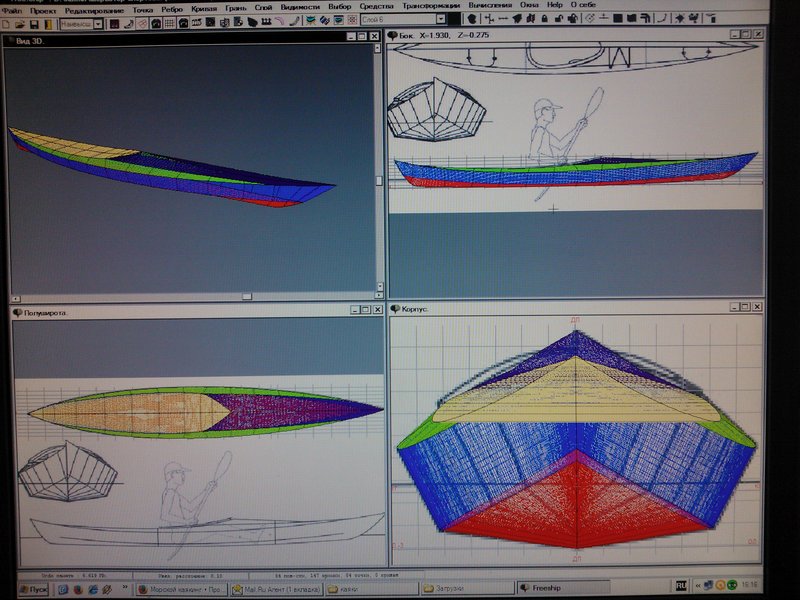

Изучение матчасти заняло примерно месяц, далее изучение фришипа, т. к. тратиться на чертежи не хотелось, а бесплатного проекта не нашлось. Опыт работы в 3Dmax помог.
Затем поиск подходящего материала. В своем городе смолу найти не получилось, поэтому решено было заказывать в Москве. Выбор пал на Epoxy 520 и отвердитель М-4.  стеклоткань нашел только ТСК-100 100 гр. на м. кв. Фанеру купил ФК 4 мм. сорт 2-4. Наконец все это и немного нужного инструмента въехало в арендованый гараж и 9 мая строительство началось.
Извиняюсь за качество фотографий.

Проект шерви спорт был скоректирован под мой меньший вес. Чертежи распечатаны в полном масштабе.

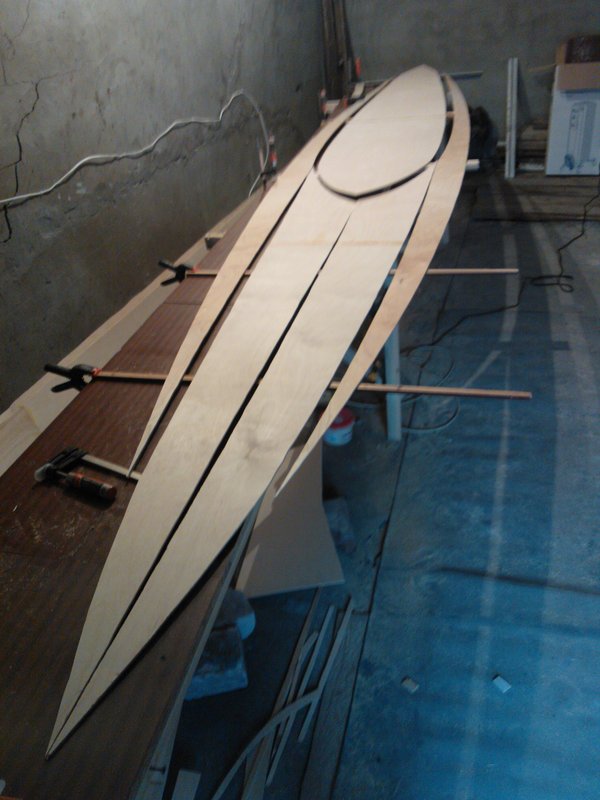

Чертежи на фанеру, сращенную на ус, переносились с помощью копирки.

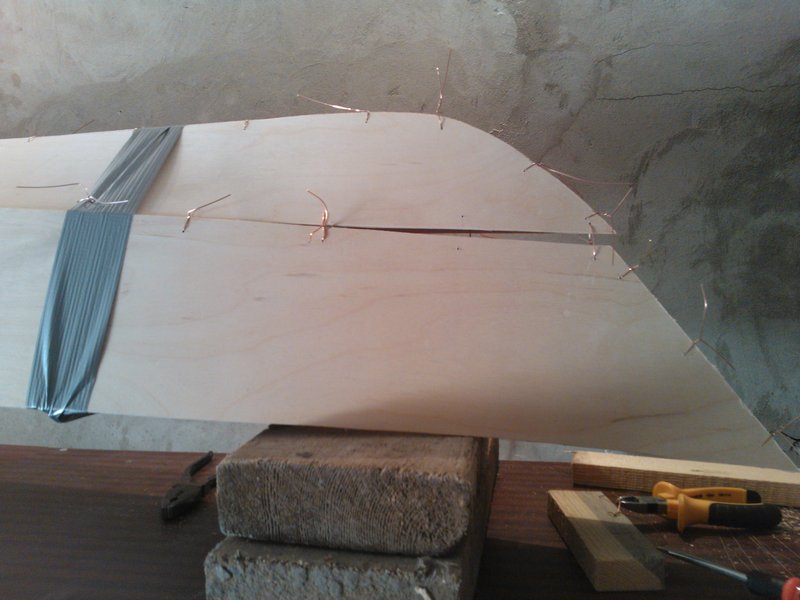

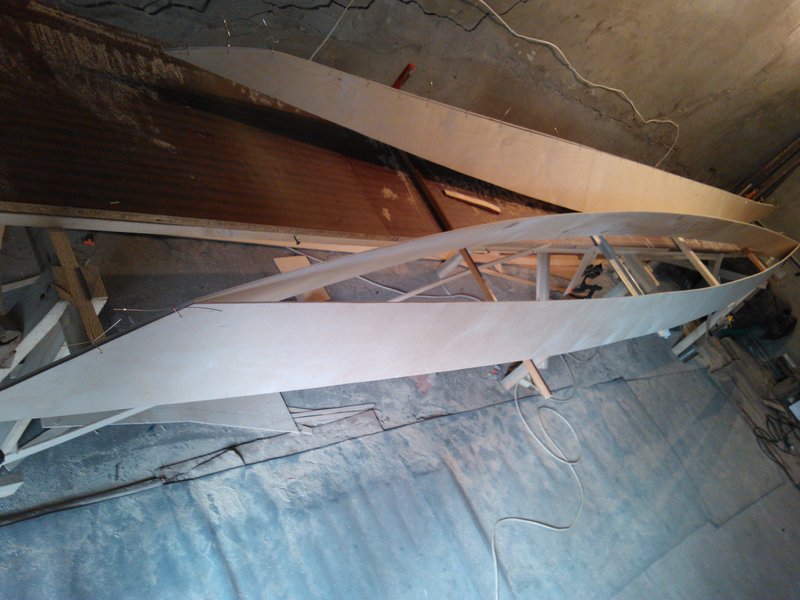

Сборка лодки в объеме было увлекательным мероприятием

Не сказал бы, что все шло гладко. Дно с бортами никак не хотели состыковываться. Но терпение и труд... и взгляд сквозь пальцы творят чудеса.

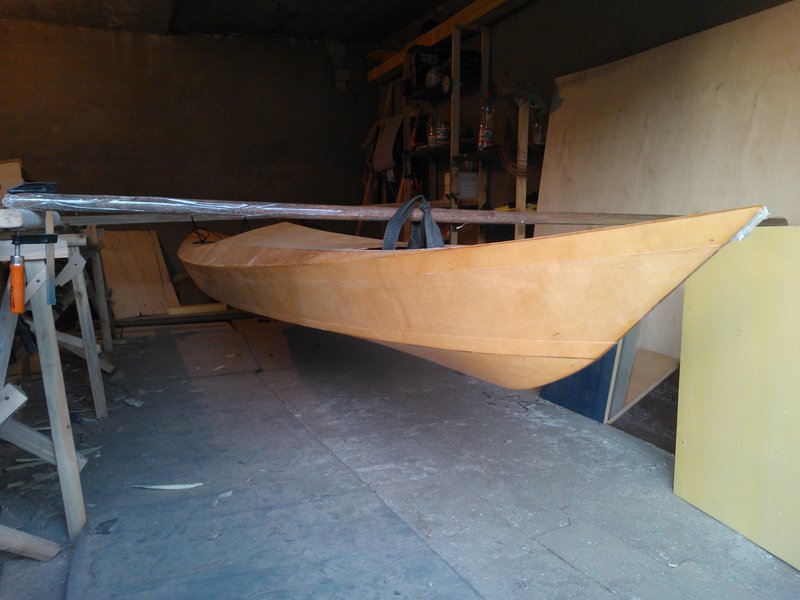

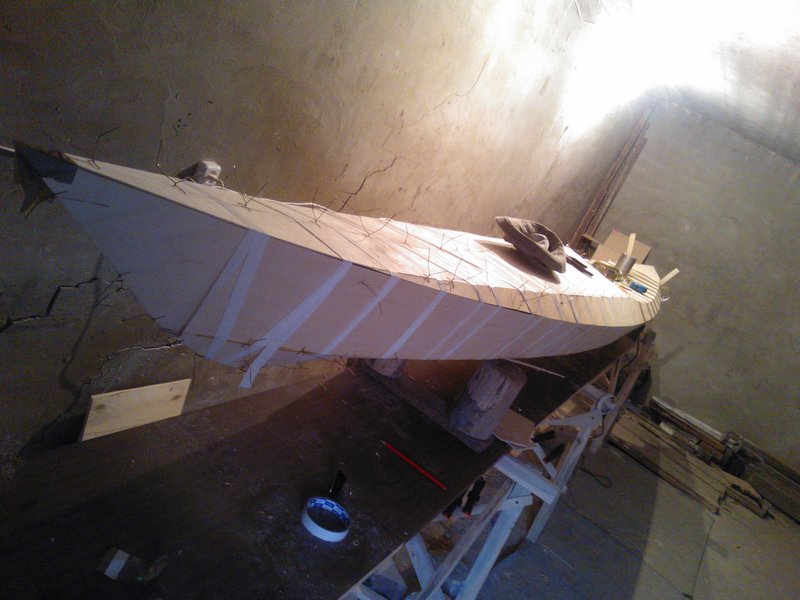

Наконец по прошествии трех захватывающих дней корпус был собран

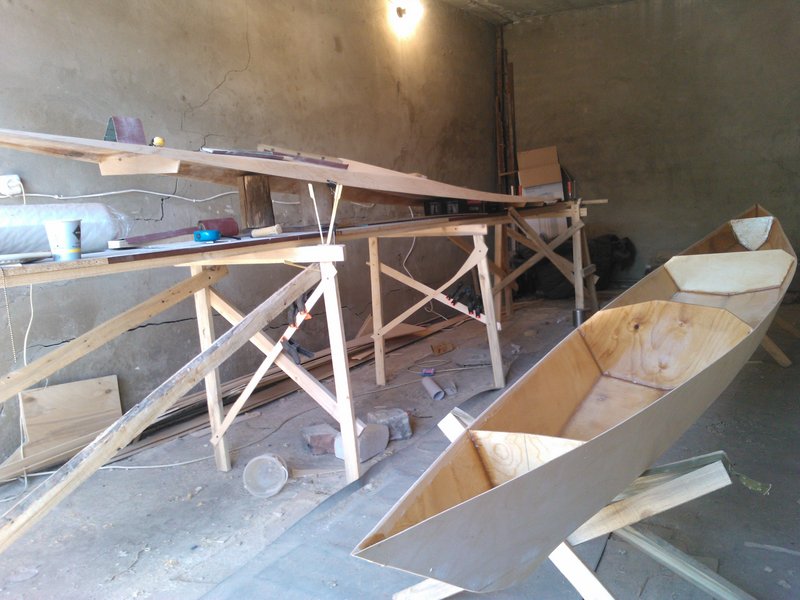

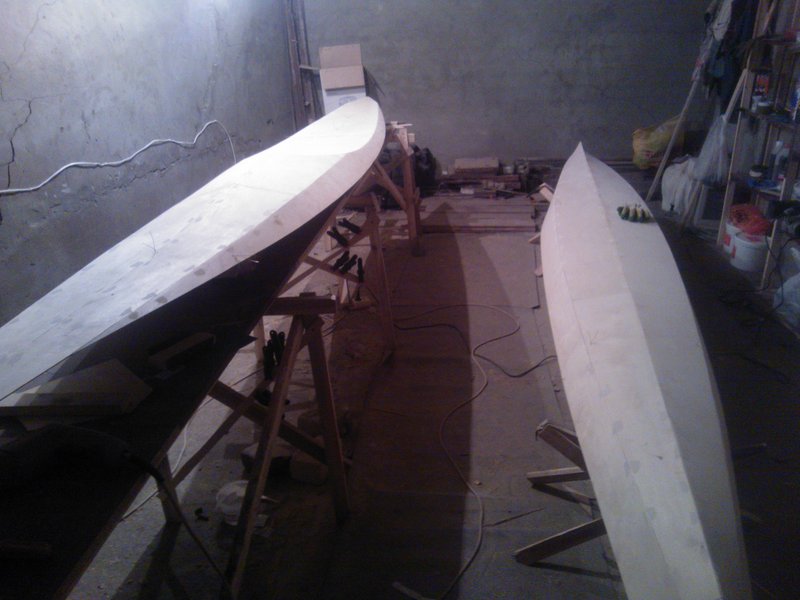

Лодка склеена с наружи по швам и раскрыта для работы внутри. Вообще, работа со смолой меня немного пугала в силу отсутствия опыта.

Галтель

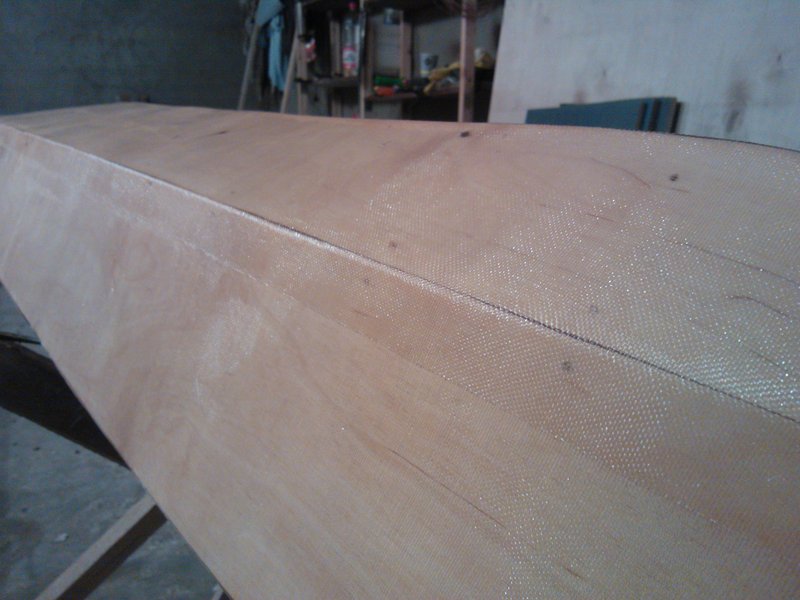

Стеклоткань. По незнанию после пропиточного слоя не было добавлено ни одного...

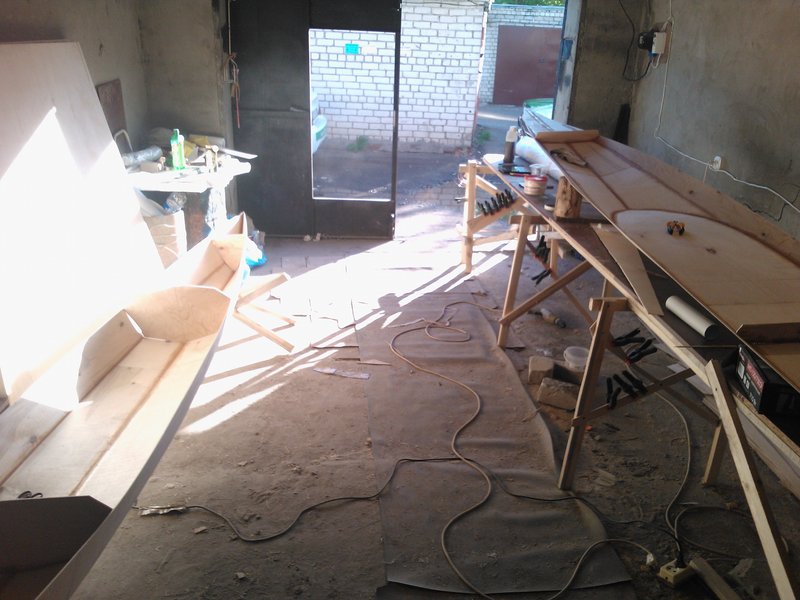

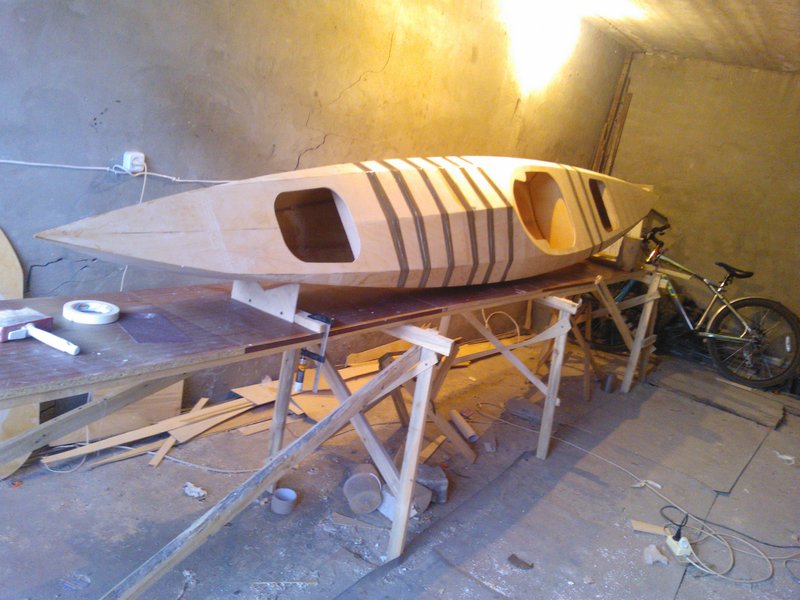

После "женитьба" и пропиливания отверстий под лючки и кокпит. В этот момент я понял, что именно я строю.

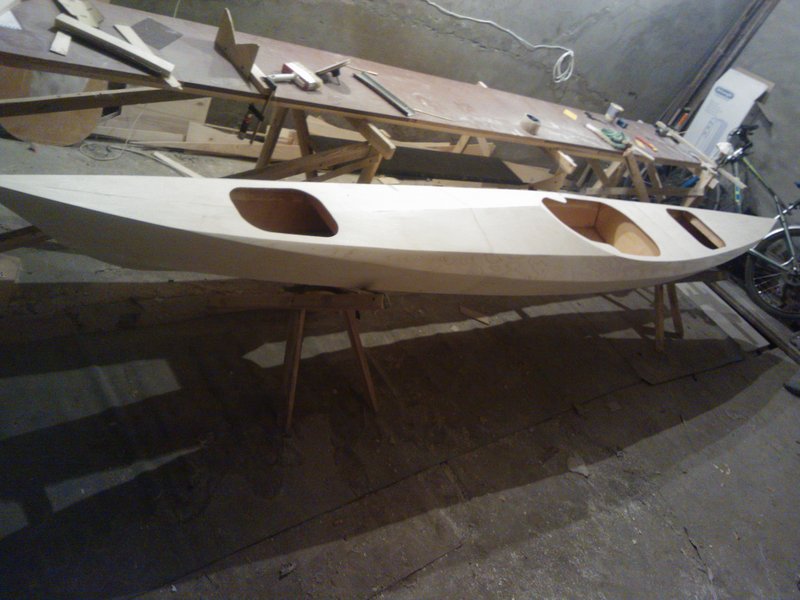

Далее наждачные работы экстерьера. Конечно фанера ФК не является эстетичной, но тем не менее.

На дно было решено наложить два слоя

В тот день на огонек ко мне залетел гость))

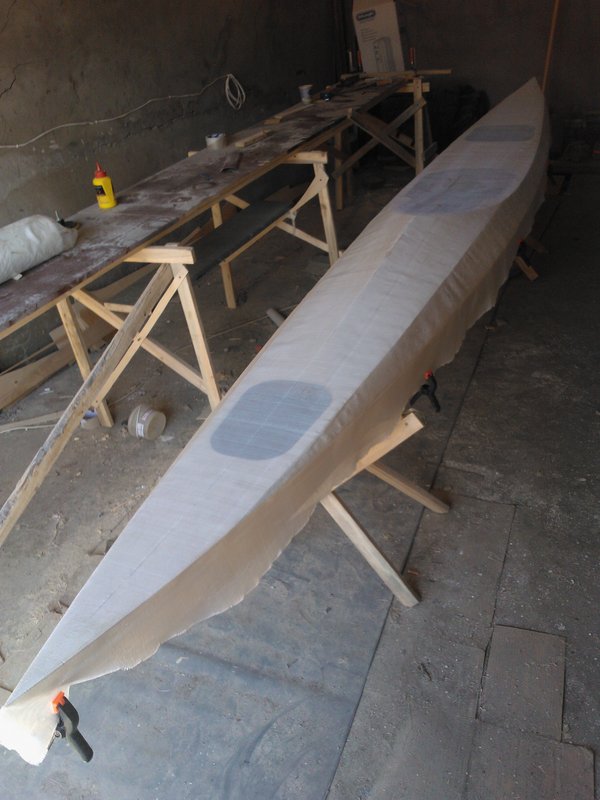

Палуба была покрыта в один слой

После небольшой шлифовки было накрыто еще два слоя смолы валиком.

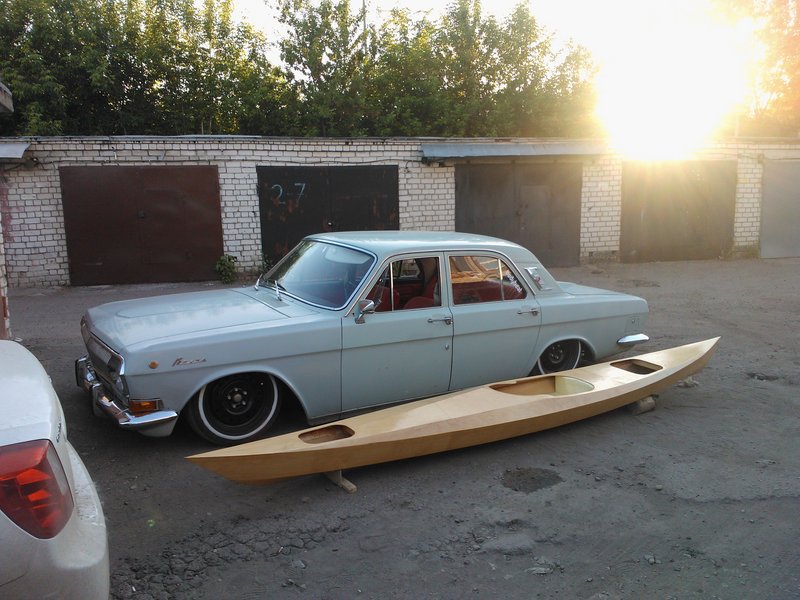

Первый вынос из гаража)))

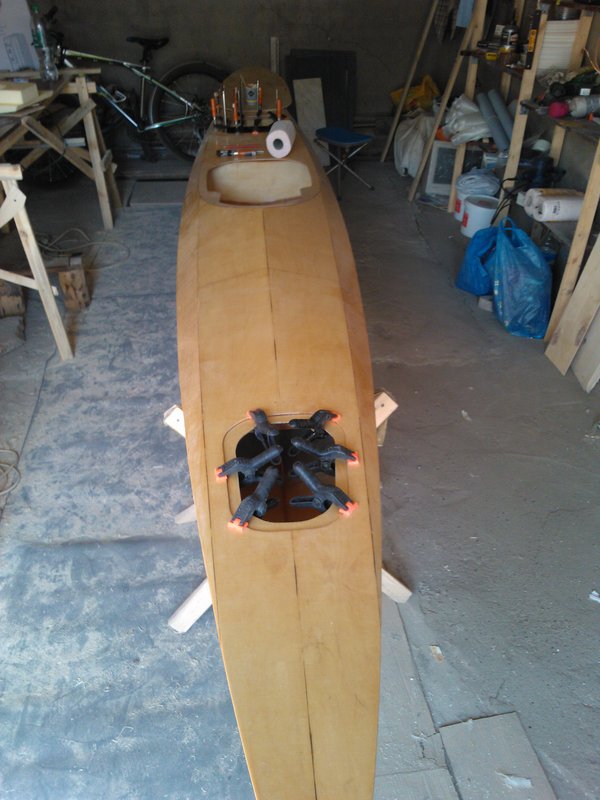

Далее бесконечные мелочи.

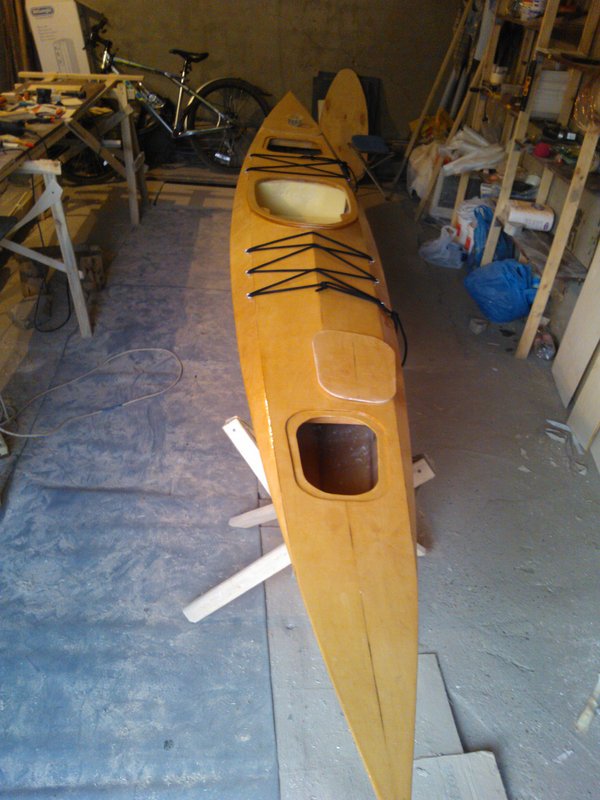

И вот конечный промежуточный))) вариант. И уже хотелось на воду.

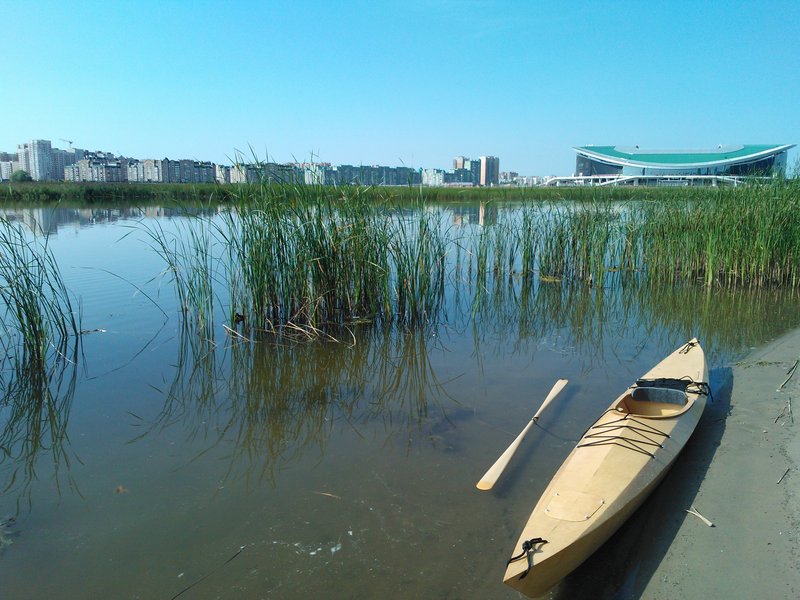

День испытаний. Смесь страха и восторга ввели меня в состояние, похожее на дзэн, наверное...
Но киль заходящему солнцу показать мне это не помешало)))

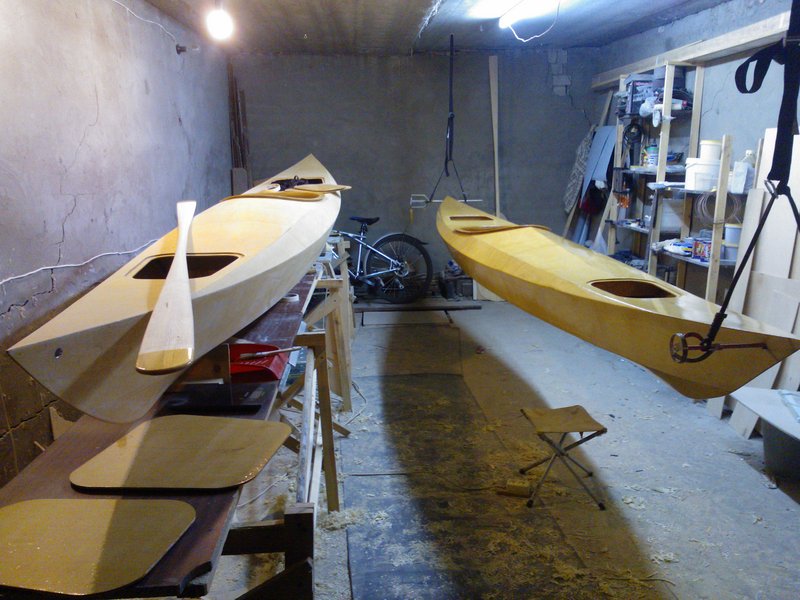

Примерно через меся лодка всеже была ошкурена и покрыта лаком паралельно со второй лодкой, но это уже другая история...

Поместить ссылку в: LiveJournal Facebook Twitter Google Bookmarks Google Reader MySpace Linked In Yahoo! Bookmarks ВКонтакте Мой мир на Мail.ru Одноклассники Яндекс.Закладки


Комментарии (32)

Сергей Геннадьевич03:28 27.10.2014#
Поздравляю с завершением и спуском на воду! Подскажите пожалуйста каким лаком пользовались при покрытии лаком?
пузотер04:18 27.10.2014#
Лак яхтный. В магазине был выбор из 3-4 производителей. Поэтому взял первый попавшийся. Глянцевый, бесцветный. 1 кг. хватило на пару слоев снаружи и немного внутри.
Иванов Андрей13:59 11.11.2014#
Ох уж эти лаки "из магазина"... Сообщите состояние после зимы. Лично у меня лак стал отходить.
пузотер18:35 11.11.2014#
Хорошо, сообщу. Лак да, наверно плюшевый. Турецкий, Poli-R называется. А вы, Андрей, к какому лаку в итоге пришли?
Иванов Андрей19:17 11.11.2014#
К автомобильным акриловым краскам. Два года - претензий нет.
пузотер02:38 11.04.2015#
Лак "магазинный" вроде прекрасно перезимовал и совершенно не утратил своих свойств. Вот.
klimm16:17 02.11.2014#
Отличная работа! Мне нравиться. Конструкция деки оличается от оригинала. Хорошо бы чертежики глянуть. Поясните пожалуйста фразу (скорректирован под мой меньший вес), в смысле измнен масштаб?
klimm17:02 02.11.2014#
Вспомнил! Проект я ваш уже видел и даже помогал слегка, неудобно даже. Но, все таки, хотел бы глянуть на финальные чертежи, если можно.
пузотер17:11 02.11.2014#
А финальных нет. Они одни и неизменны.
Александр01:33 04.05.2015#
Здравствуйте.Скажите какой у вас вес?
пузотер01:35 05.05.2015#
Если вопрос о моем весе, то 65-70, точно не знаю. Если о лодке, то думаю чуть меньше 20, точно не знаю...
Константин22:56 20.01.2016#
а подскажите чертёж какяка...из АЛ труб чтоб разборный был...
Константин22:59 20.01.2016#
И ПЛЮСЫ И МИНУСЫ ЕГО..
Олег23:02 21.01.2016#
Добрый день!Тоже собрался делать Каяк,могли бы вы свои чертежы переслатьв любом формате хоть под мах, или под автокад!!Под какой вес вы переделали и какой размер получился! стандартная 4,5м а вас кой размер получился?
Олег23:07 21.01.2016#
а походу ето уже вашы чертежи, иразмеры, и как вообще Каяк в деле?? как впечетление ?хорошая модель?стоит делать именно ету модель!?и почему пузотер??
https://yadi.sk/d/r1eDbCBVCfbRr/Kayak%20plans/S%26G%20%D0%A8%D0%B5%D1%80%D0%B2%D0%BE%D1%82%D0%B5%D1%80%20%D1%81%D0%BF%D0%BE%D1%80%D1%82%2014.6%20Puzoter
Пузотер02:39 19.02.2016#
Лодка мне понравилась. Но и более поздние лодки мне тоже понравились.
Просто пузотер.
Макс06:12 04.04.2016#
очень понравился Ваш каяк))))) очень прошу поделиться чертежами))) очень сильно и серьезно настроен сделать себе такого красавца.
Vodnik05:39 18.09.2017#
Сделал ?
Макс каяк01:33 20.03.2017#
скажи пожалуйста сколько у тебя ушло смолы на этот каяк. зарание спасибо.
пузотер01:18 24.03.2017#
Точно не припомню, около 4-5 кг.
Vodnik19:10 19.09.2017#
Который мы с Андреем в Самару забрали. Мне показалось,что чуть маловат.
Наверное это и был скорректированный.Под небольшого гребца.
пузотер06:26 20.09.2017#
это не та лодка. та выше в разделе.
Vodnik22:34 19.09.2017#
Когда Андрей,привез каяк в Самару,и вышел на воду первый раз, чуток запаниковал от малой остойчивости. Привык ходить на Тайменях
и Аделаиде -двойке. Но,присиделся за лето,и рванул Первый Самарский гребной марафон 40км.
Спортивные байдарки-одиночки при длине 520 см изготавливают 3 размеров по полноте, под три веса гребцов.65-75,70-80,75-85.
Интересно, если добавить этому каяку,или Бурлету 17, 15-25 % полноты, для бОльшей остойчивости, много потеряется в ходе ?
Во фришипе есть такая удобная функция -масштабирование по X.Y.Z
Shyrik27ua23:17 22.01.2020#
Добрый день. Расскажите, пожалуйста об эксплуатации при применении ФК фанеры. Все таки она слегка.... сильно боится воды. Я понимаю, что все в смоле, но все же: царапины, проколы, трещины. или это страхи
Пузоьер19:39 27.01.2020#
Добрый. Эксплуатировалась лодка мной лишь лето. Из опыта скажу, что ФК при намокании расслаивается. Ставил опыт постфактум. Рекомендую все же использовать ФСФ. Кусочек после двух дней в ведре с водой не подавал признаков разрушения.
Shyrik27ua22:23 27.01.2020#
С ФК вопрос лишился в пользу ФСФ. С доставкой обошлось в 6,95 USD за лист 1525*1525*4 (сорт III/IV). ФК IV/IV по месту стоил с условием своей доставки - 5,85 за лист. Сомнительная экономия в 4 USD
Андрей11:43 17.04.2020#
а подскажите , как во фришип вывести раскрой?
пузотер02:01 18.04.2020#
окно свойства слоя. поставить галочку разворачиваемость
средства-развертка поверхностей
Андрей02:20 18.04.2020#
А можно ещё вопрос? Как шпангоуты там сделать? Че то не нашел
пузотер03:37 18.04.2020#
http://forum.sea-kayak.ru/viewtopic.php?f=11&t=383&start=650
Ruslanishe14:50 23.08.2020#
Что-то не похоже что первый раз делалось) Качество по фоткам отменное! Вот как раз буду делать по вашим чертежам) Единственно не понял как расчет с весом гребца вести...
пузотер11:20 25.08.2020#
это была первая моя лодка. качество сборки не айс, просто на фото не все видно. расчет по весу не делался. кг 100-110 думаю потянет. кстати klimm построил себе одну такую лодку, спросите у него по грузоподьемности.
