30.06.2013klimm

Мои самодельные каяки из фанеры. My homemade plywood Kayaks

Воот собрался с мыслями и решил представить на суд форумчан свои работы за 12 и 13 год.На строительство Каяка меня вдохновила передача на канале Discovery "Как это делается - деревянные каяки". И началось. Часть 1. Проведя в сети Internet не один день в поисках несложного проекта каяка, собрав все имеющиеся в наличии материалы (в буквальном смысле из того что было) был построен

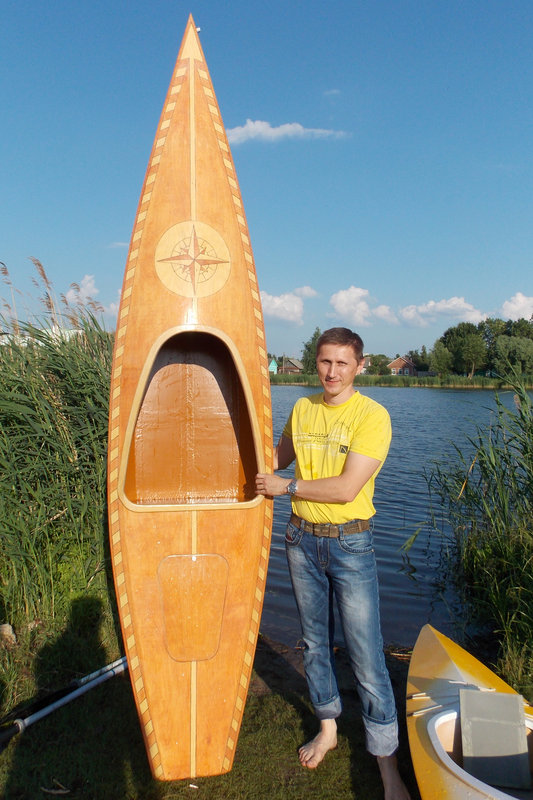

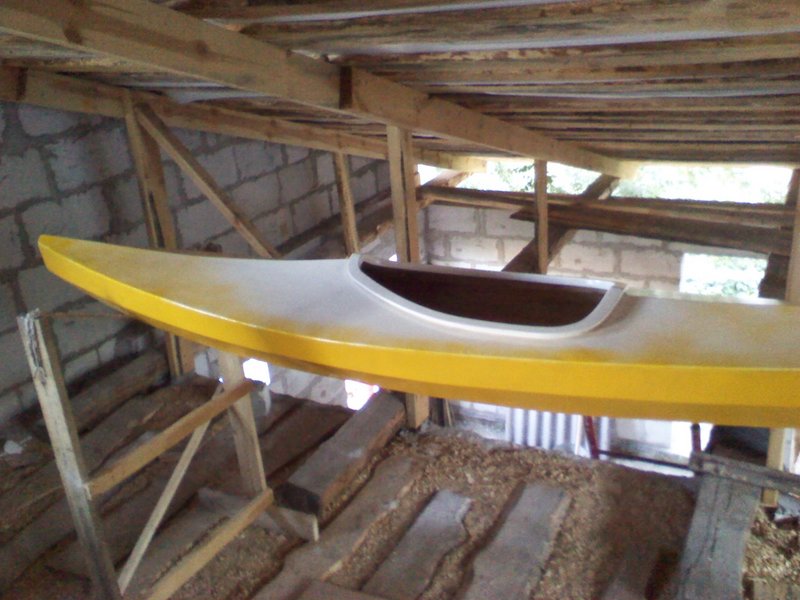

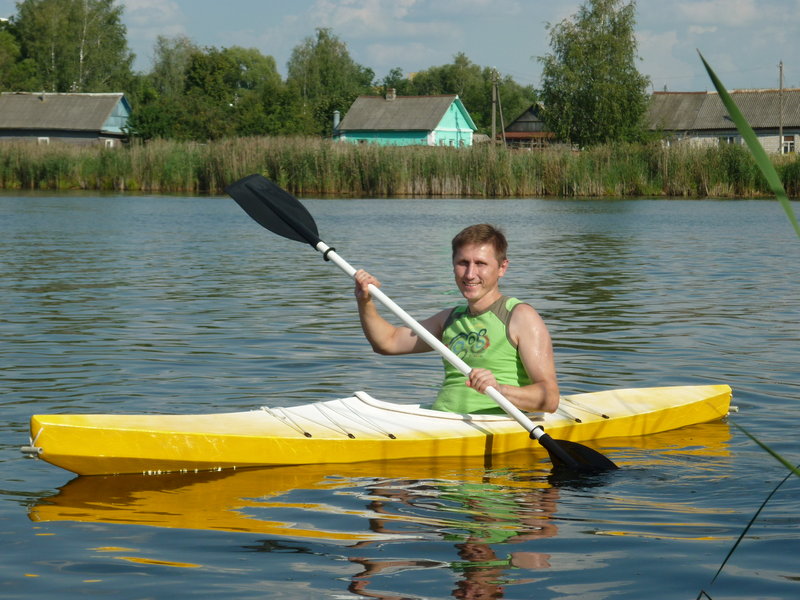

Мой первый Каяк.

Опробовав его на деле мне не понравились некоторые моменты:  размер, а именно высота кокпита практически не позволяла согнуть ноги через некоторое время  они начинали затекать,  размер горловины кокпита оказался мал для меня, на изготовление (да простят меня бывалые, не знаю всех терминов) носа и кормы ушло слишком много времени.

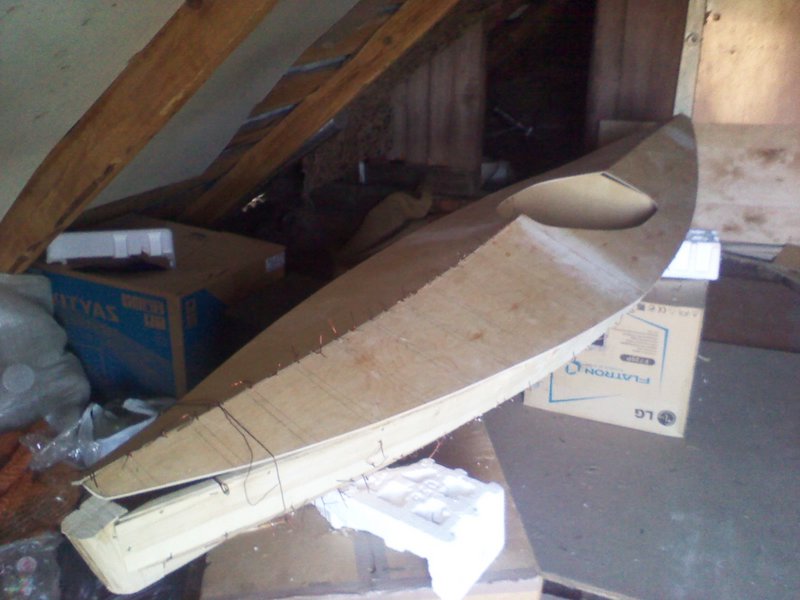

Часть 2. Было решено внести некоторые изменения в проект.

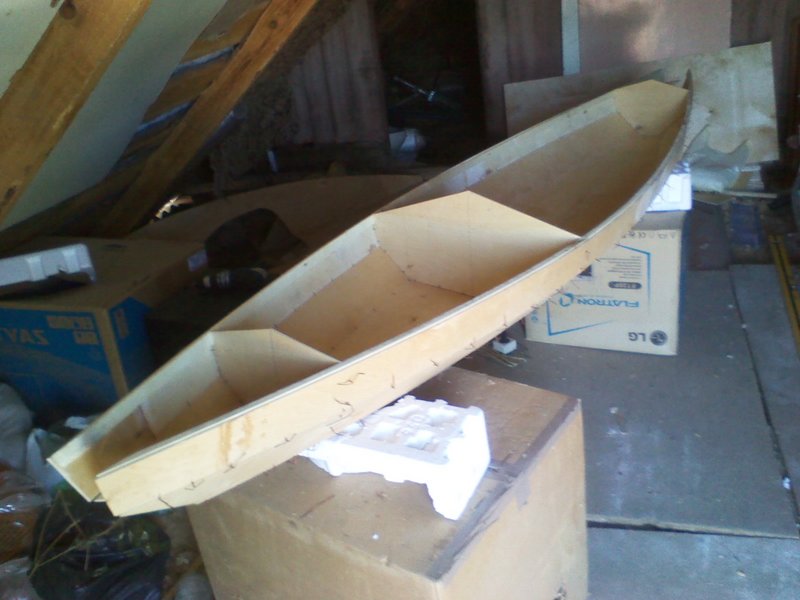

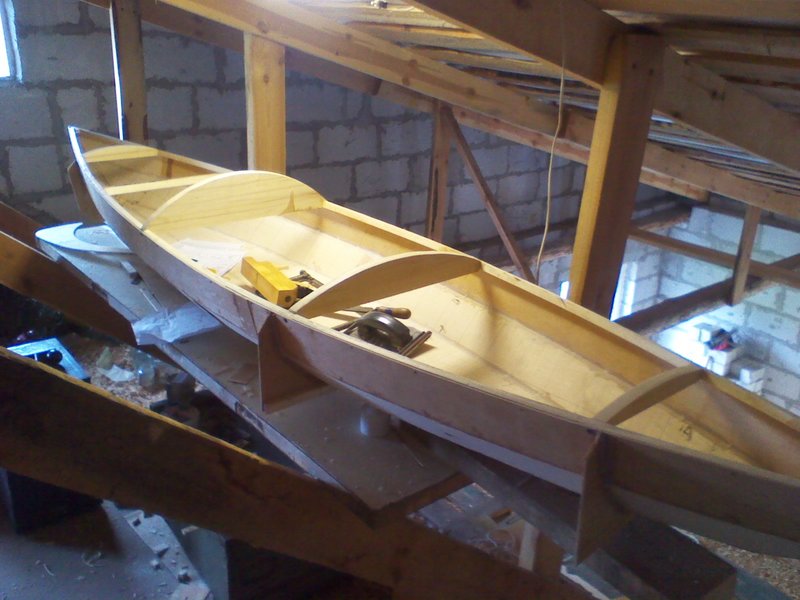

Не обращайте внимания на распорки вместо них будут установлены фанерные переборки.

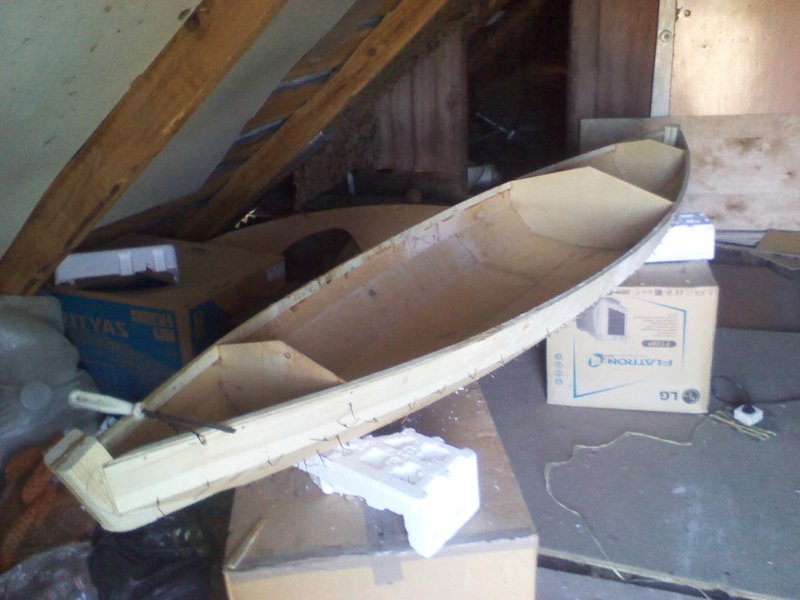

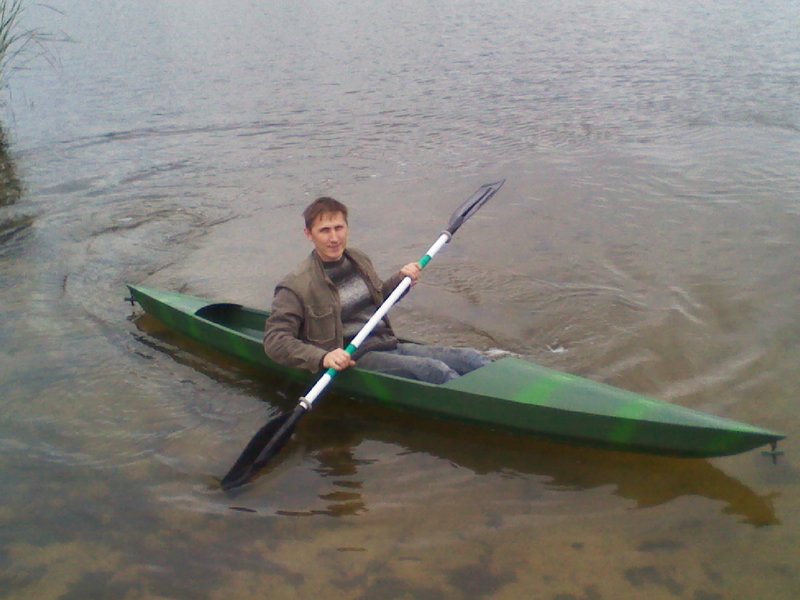

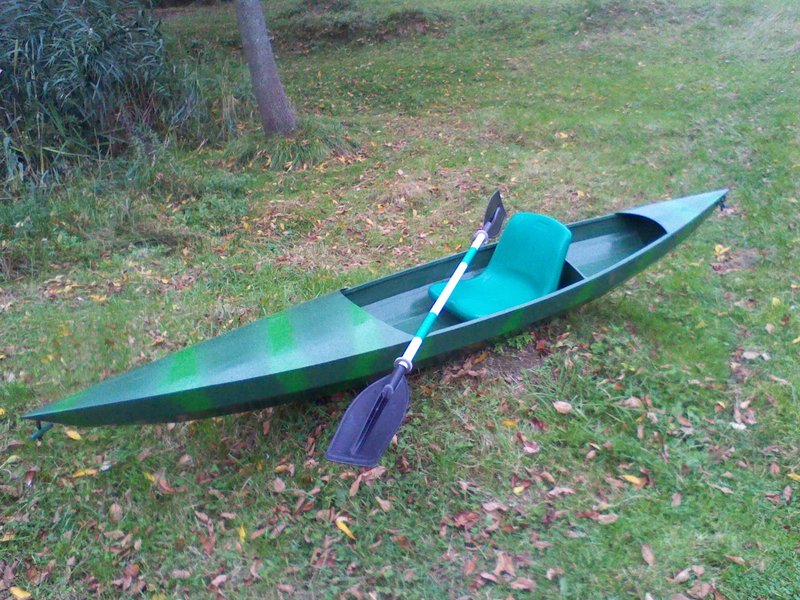

Мой второй Каяк. Хотя скорее Каноэ.

Каяки строились из фанеры причем из той которая совершенно не предназначалась для этих целей, поэтому из эстетических соображений они были окрашены.Второй Каяк (каноэ) получился достаточно стремным, хотя высоту борта я увеличил почти на 40мм.  но в плане удобства он мне вполне понравился. Вскоре на него нашелся покупатель в таком виде как есть, поэтому доработка не потребовалась.

Часть 3. Увы в зимний период  у меня не было возможности заниматься строительством поэтому следующий проект был отложен до весны. К весне я подготовил новый чертеж  Каяка решив немного расширить его для устойчивости (в оригинале он 600мм) увеличив ширину до 720мм. Также решил сделать транец  якобы для установки руля либо эл. мотора (у меня его пока нет) в итоге вышло следующее:

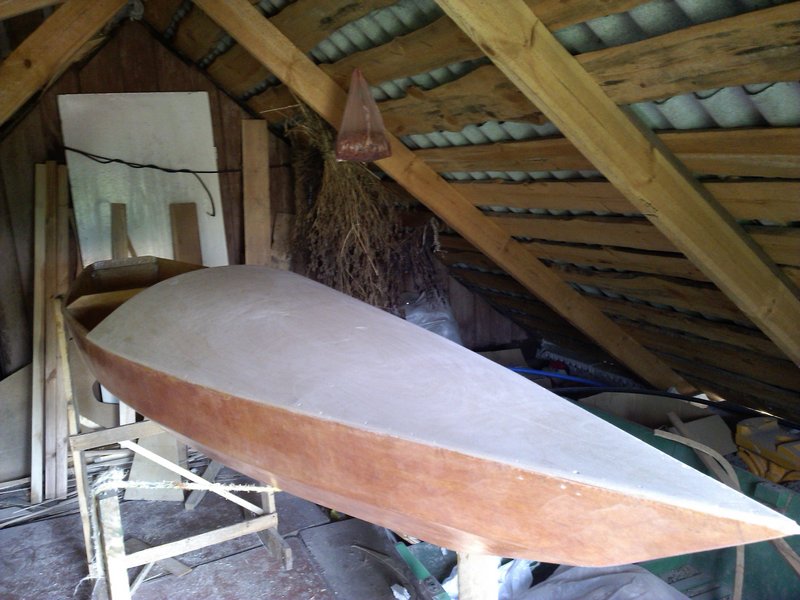

Работаю иногда на чердаке, в хорошую погоду очень быстро и качественно схватывается смола.

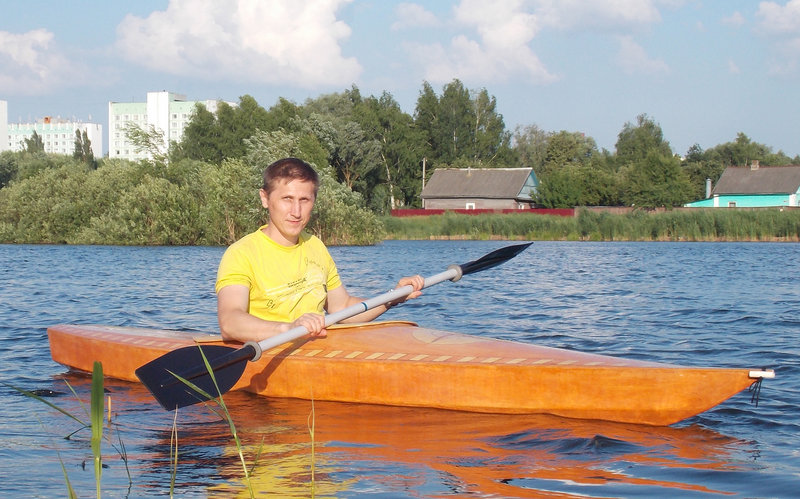

На озере

Все работы проводились согласно видео представленного на:  http://www.youtube.com/user/CLCBoats1/videos

Из за увеличения ширины управление было потеряно но после установки небольшого киля управляемость стала вполне сносной. В плане удобства вопросов нет.

Часть 4. Изучив все предыдущие ошибки в проект были внесены некоторые изменения, вернулся к прежней ширине в 600мм., увеличил длину Каяка на 400мм (был 3м). сделал округлый нос и корму в итоге:

Перенос размеров

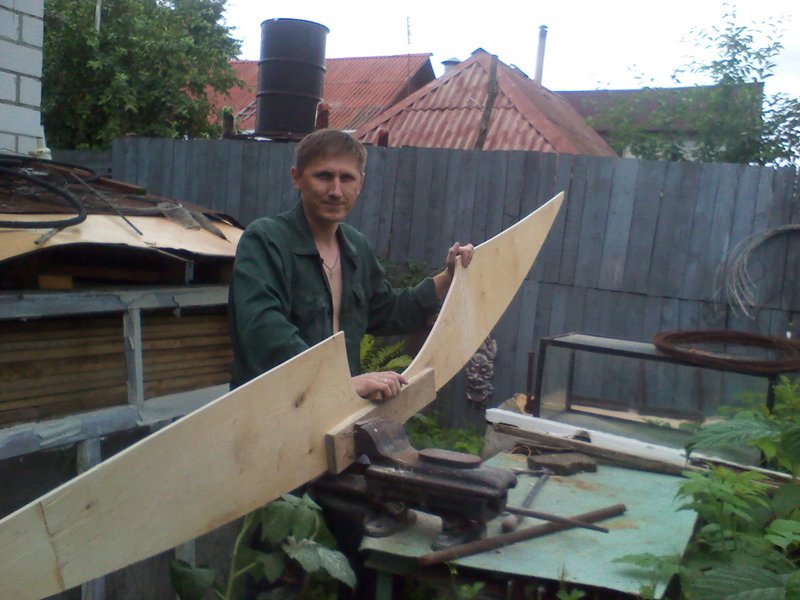

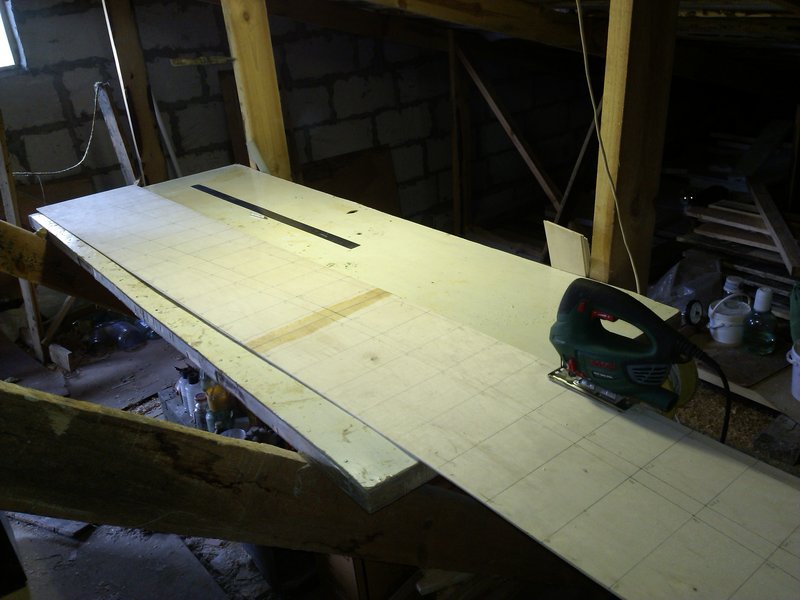

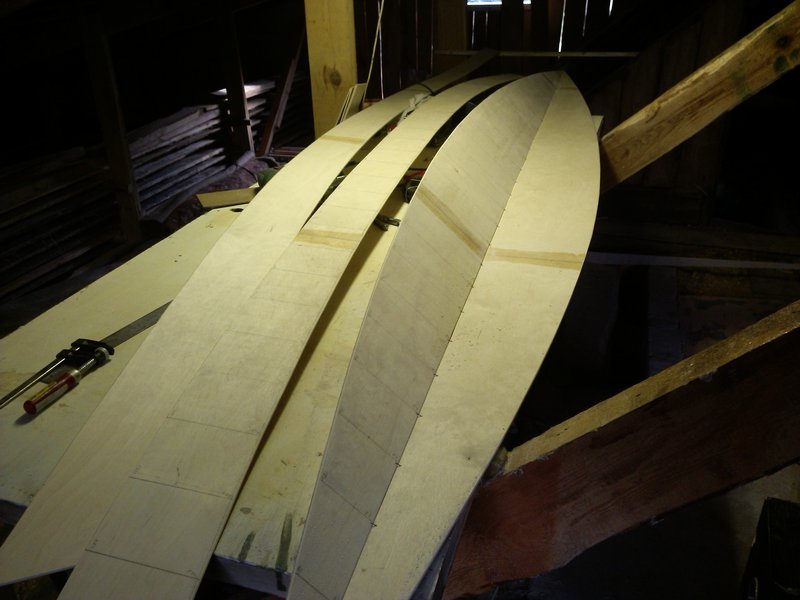

Раскрой

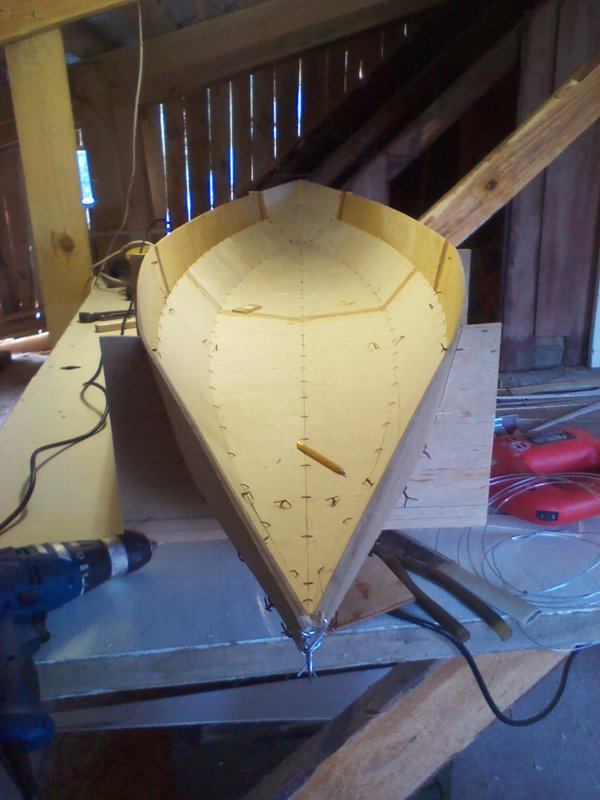

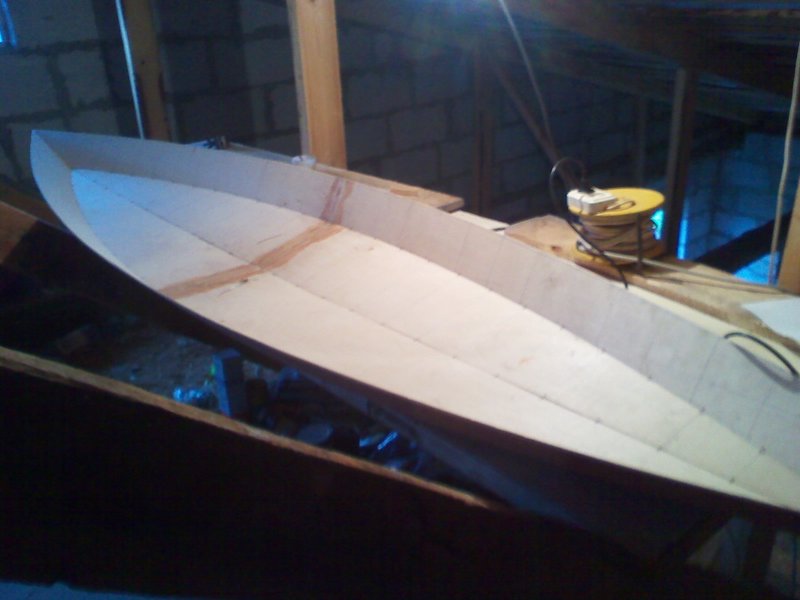

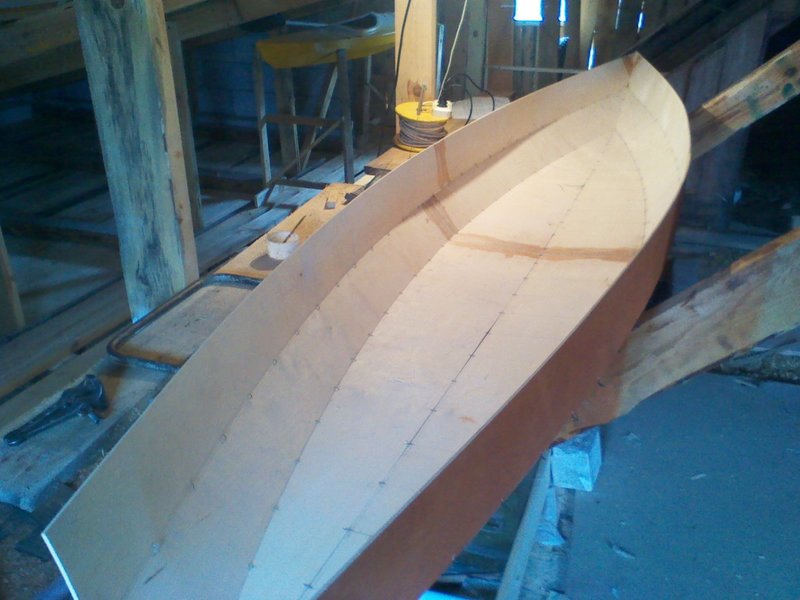

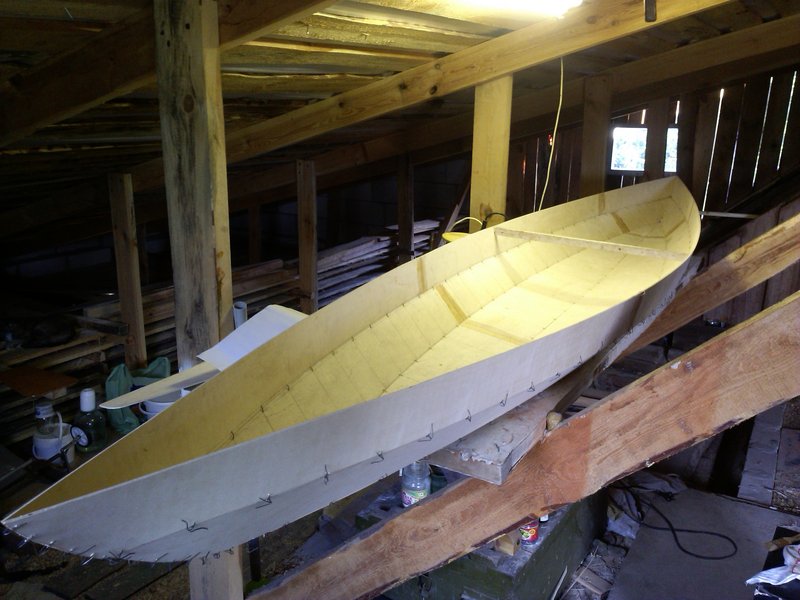

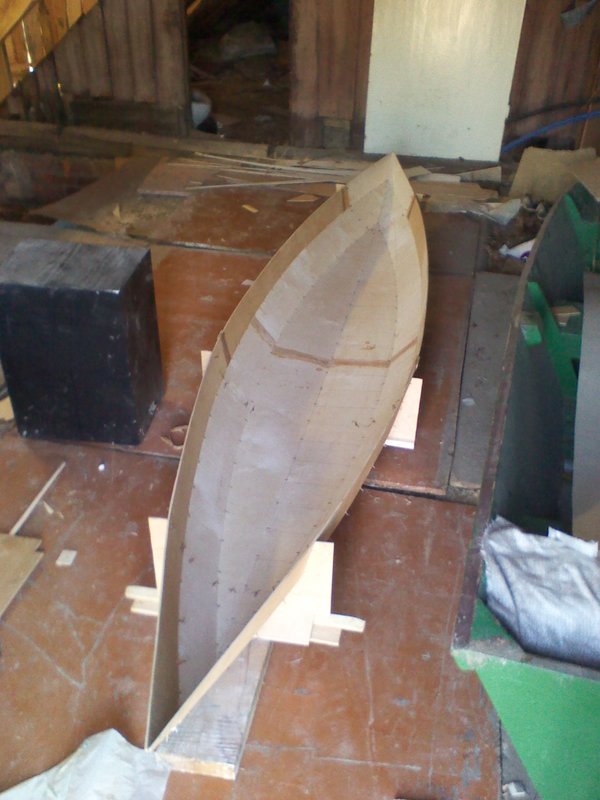

Сшил

Склеил

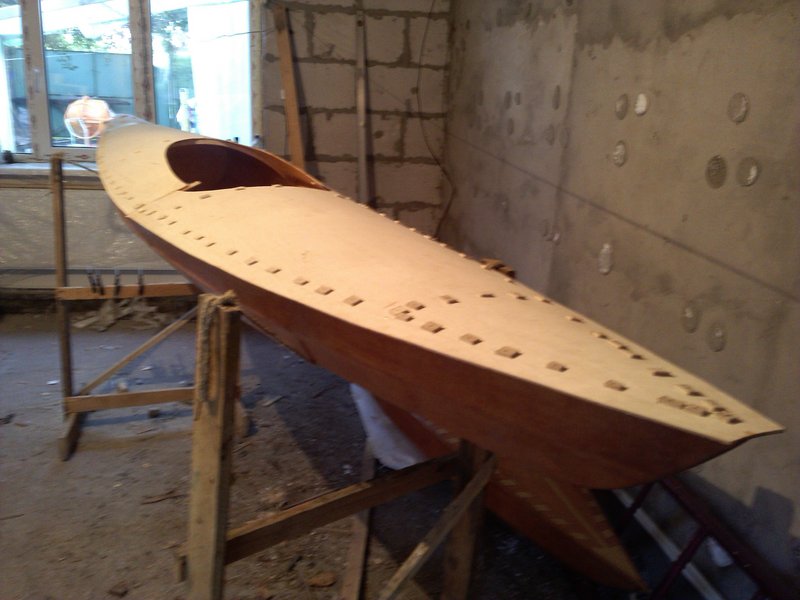

Прибил

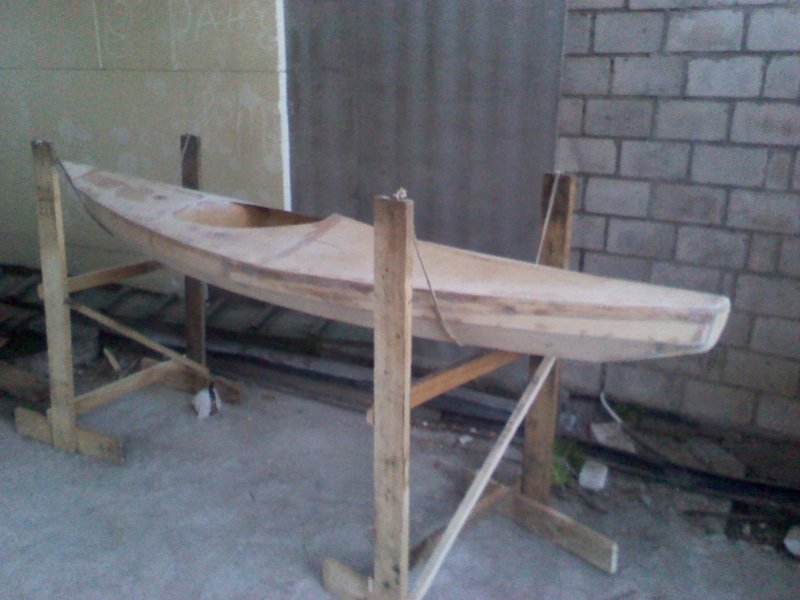

Обрезал и зашкурил

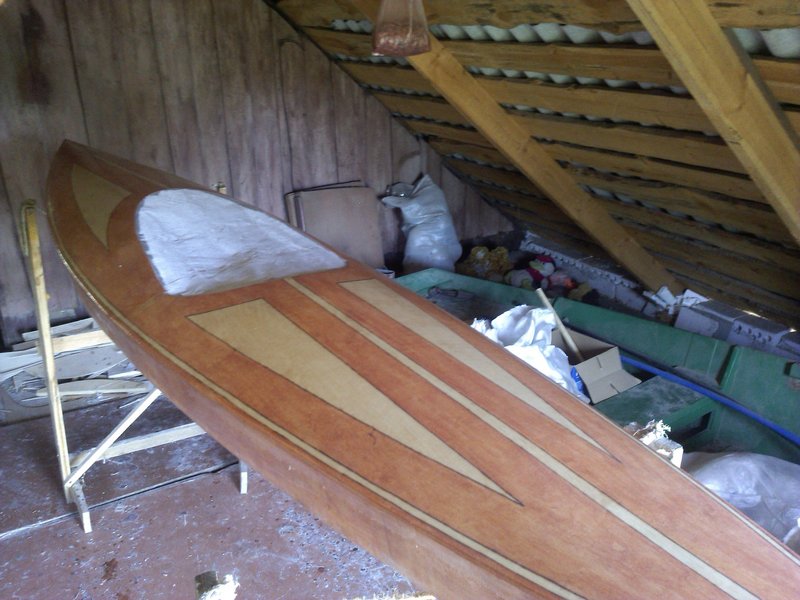

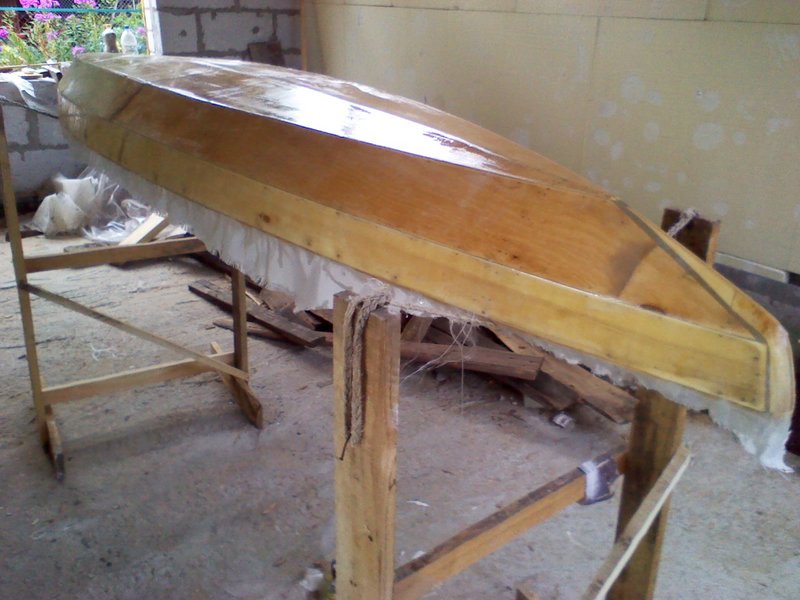

Нанес боевую окраску и покрыл стеклотканью

Все пропущенные моменты можно увидеть на видео по ссылке  http://www.youtube.com/user/CLCBoats1/videos.

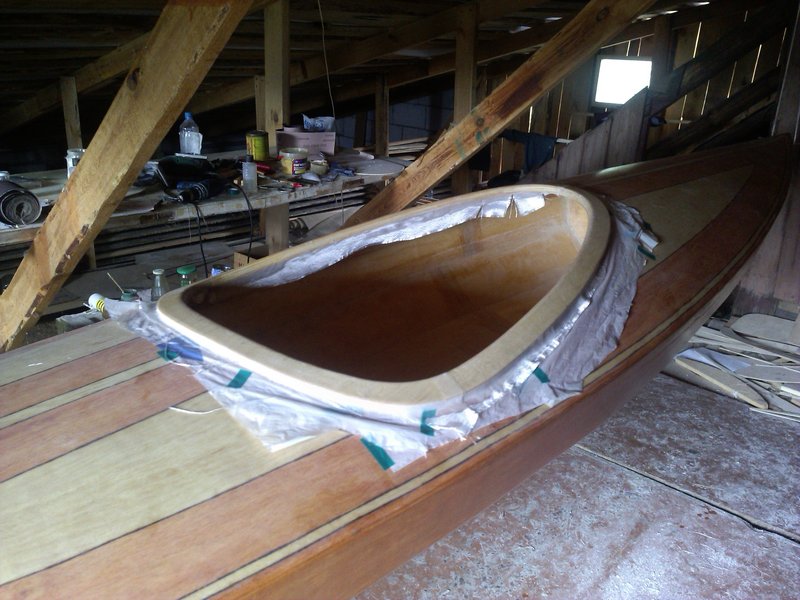

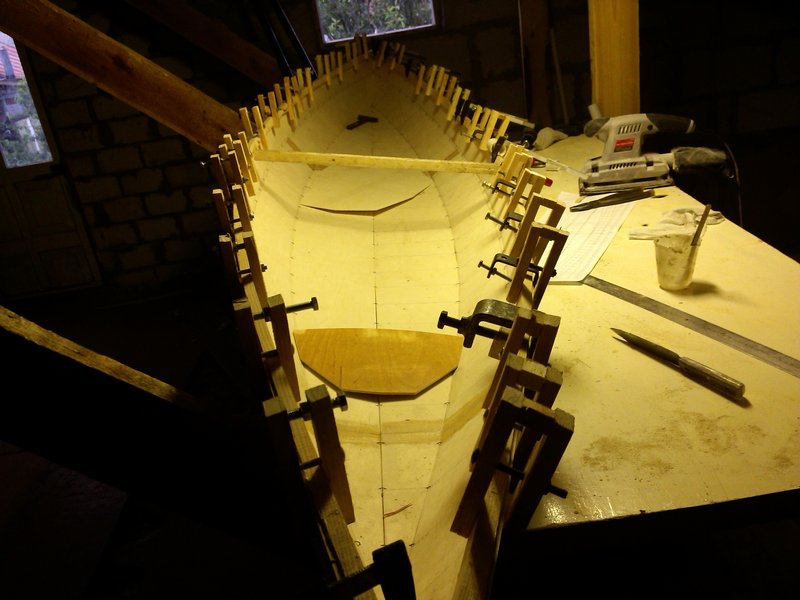

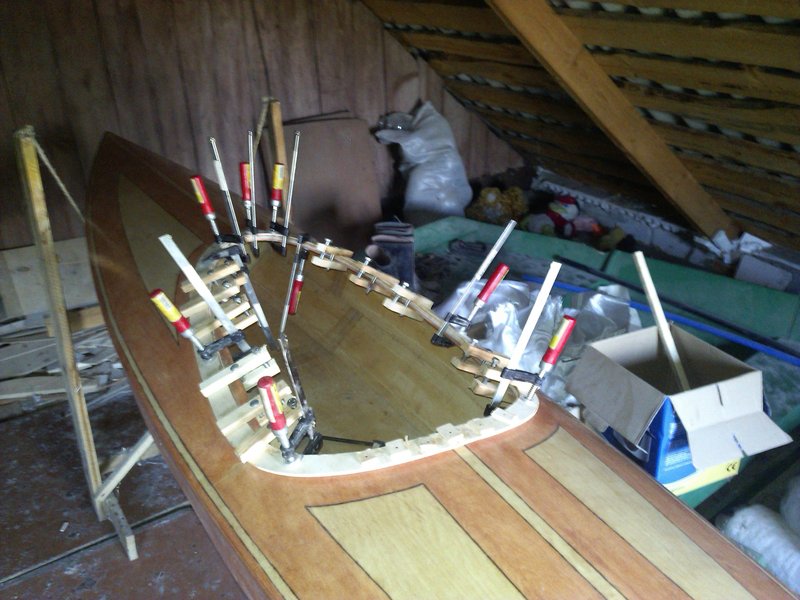

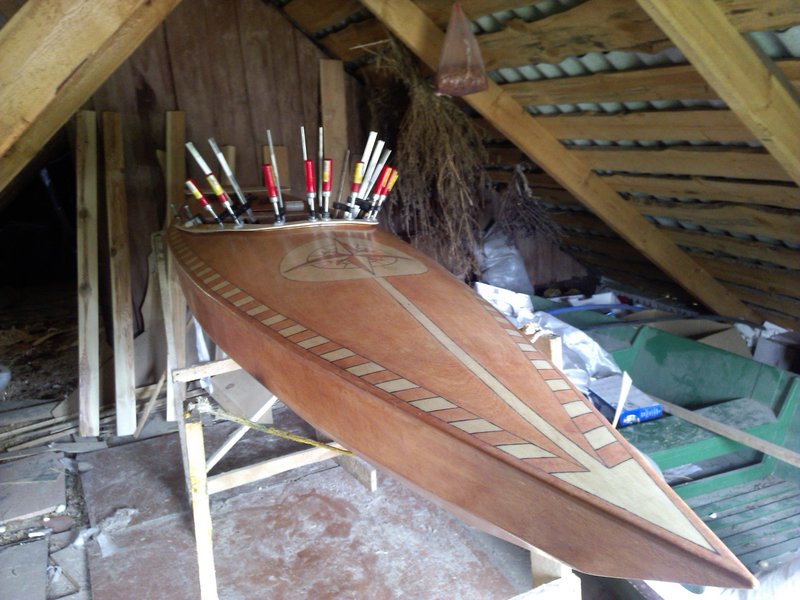

Оклеил горловину стеклотканью

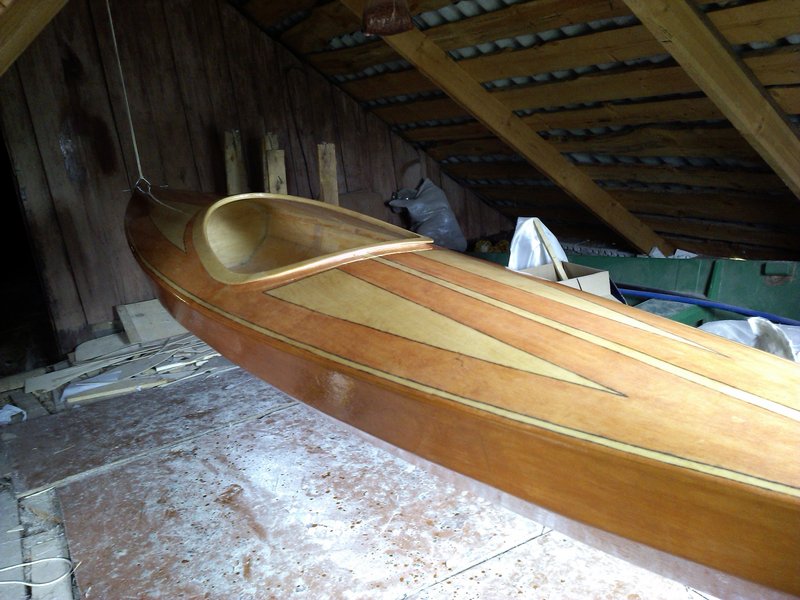

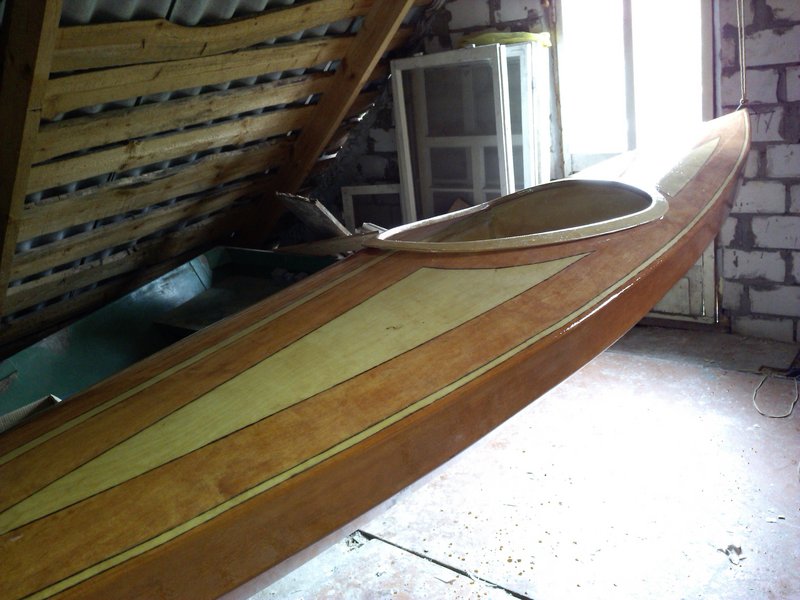

Зашкурил и покрыл лаком

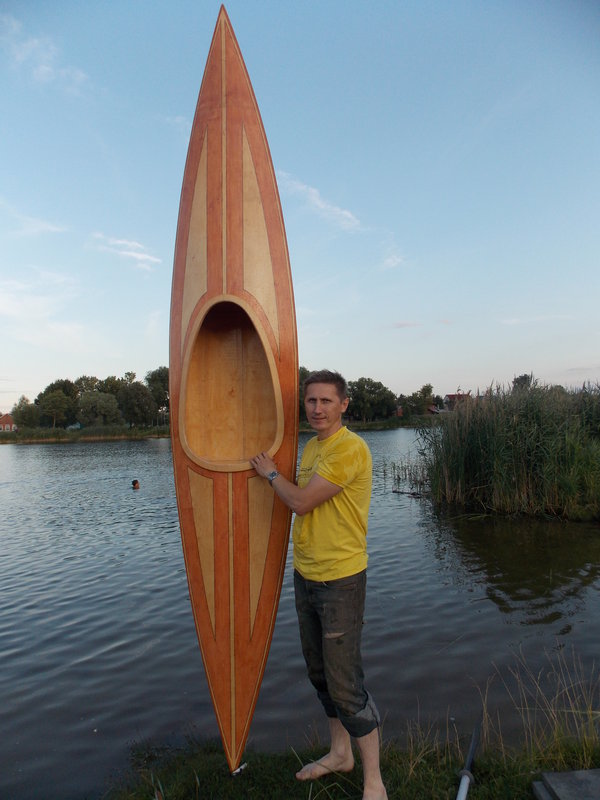

Работа над корпусом практически завершена.

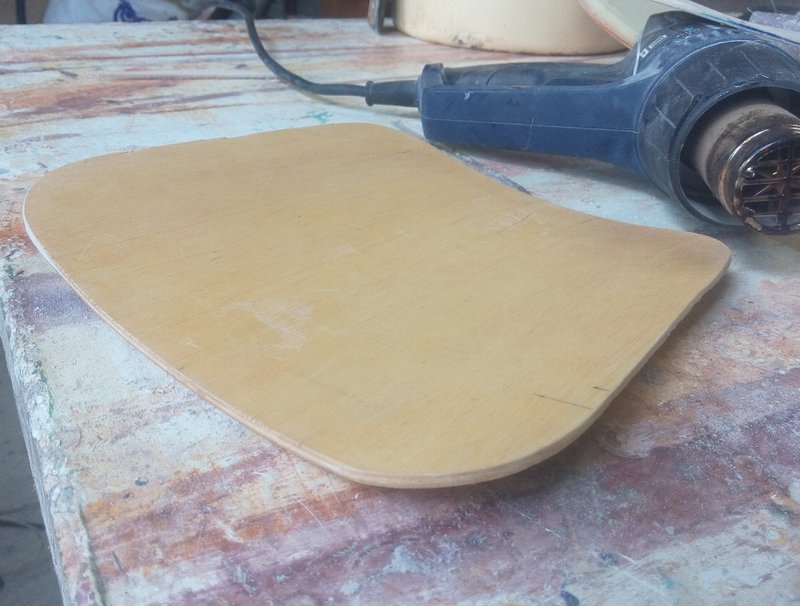

Надо придумать как сделать сидение.  Чтоб дешево и сердито.

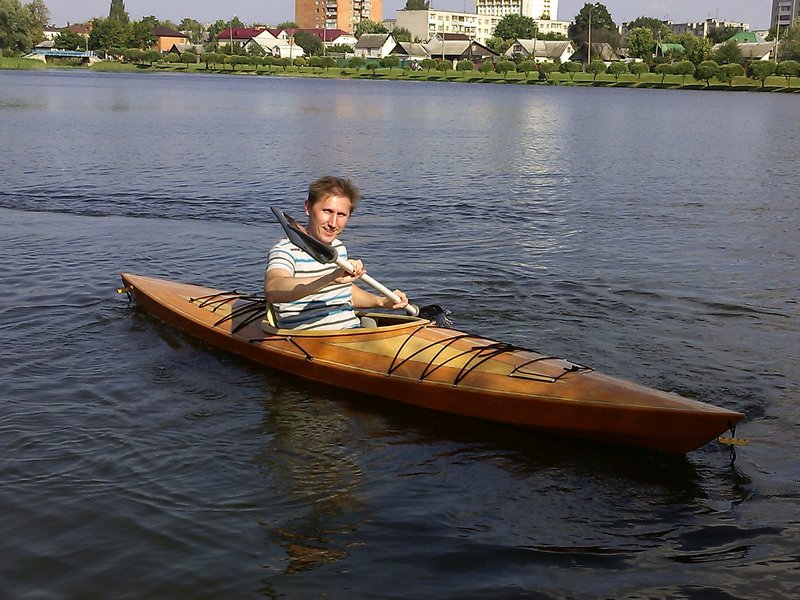

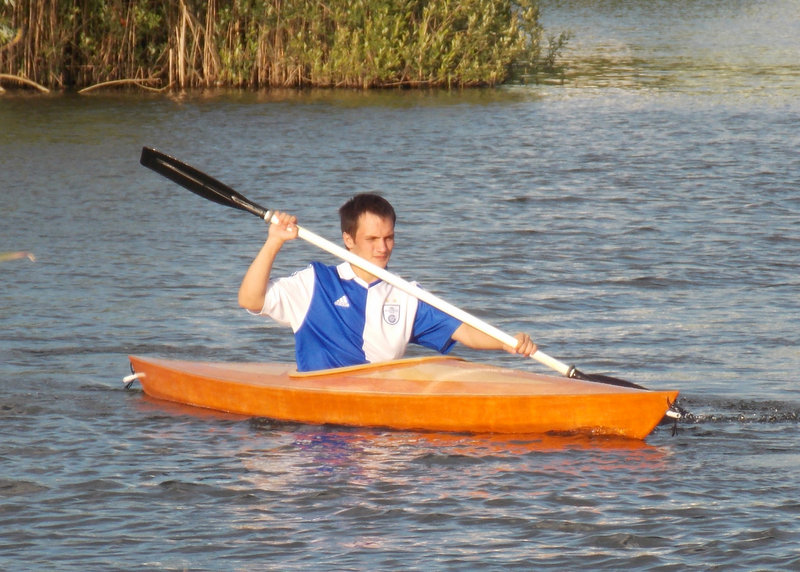

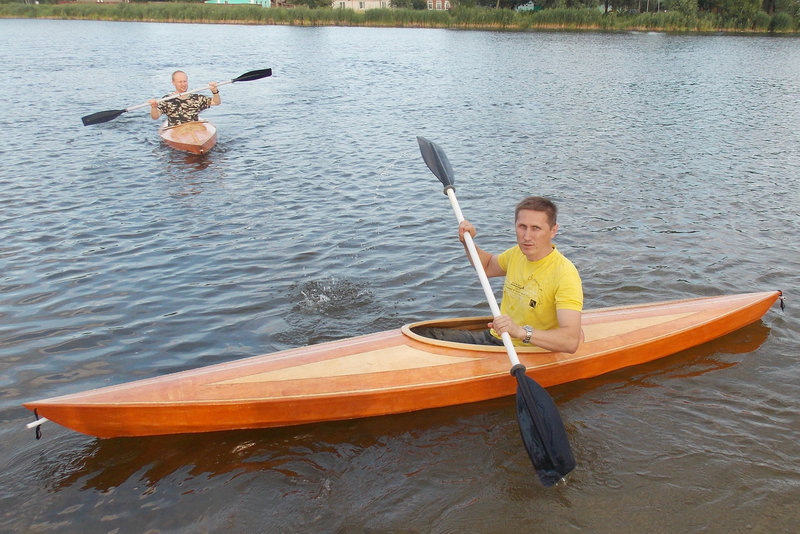

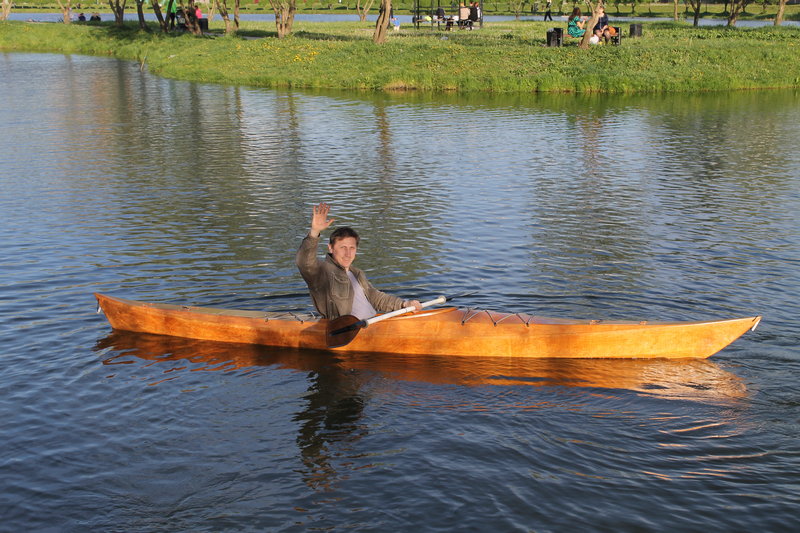

Первый выход на воду

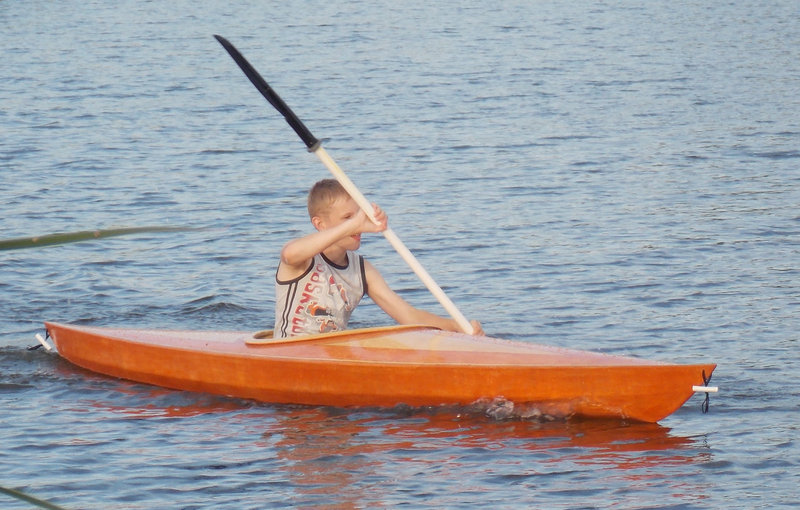

Сын

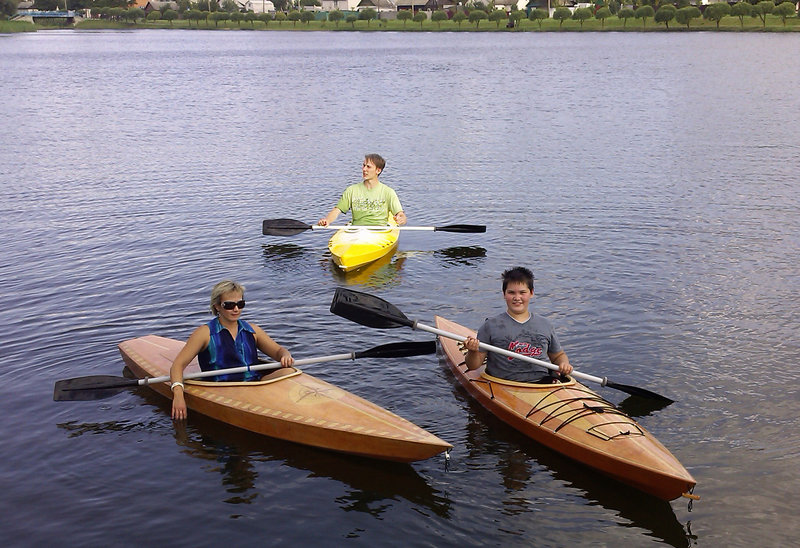

Мой малый флот (не весь)

Осталось сделать сиденье, лючки и обвязку.


Сказано сделано!

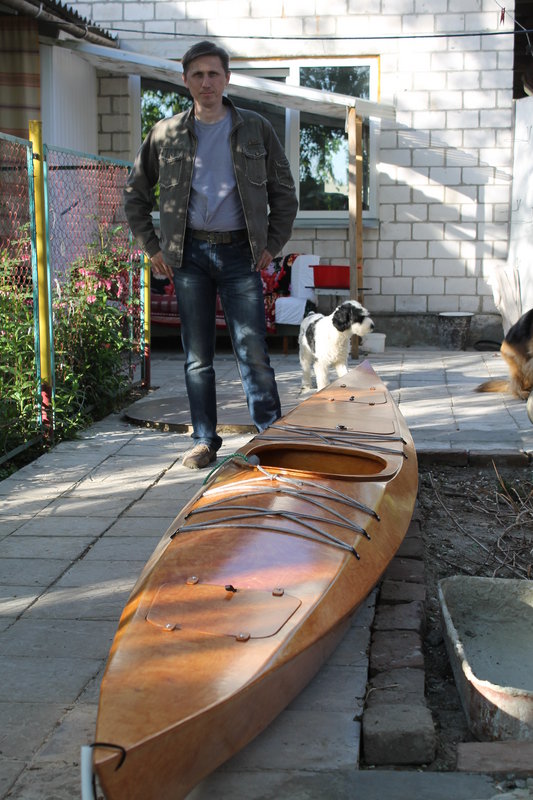

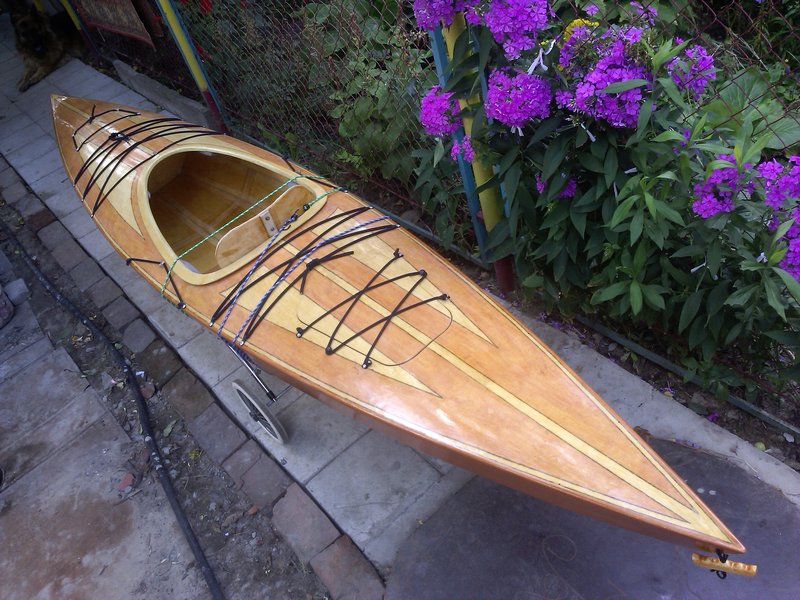

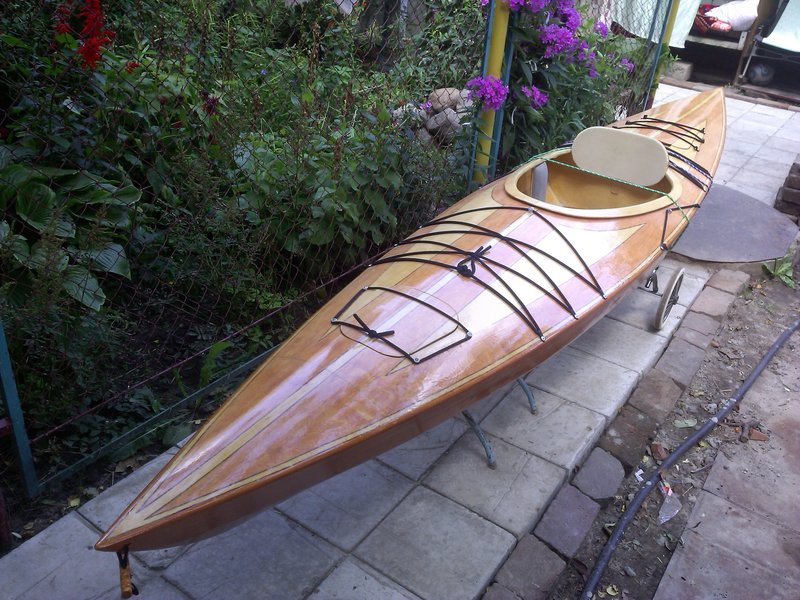

Ну вот и все. Покупаю туристическую атрибутику и в путь!

Мой флот в полном составе!

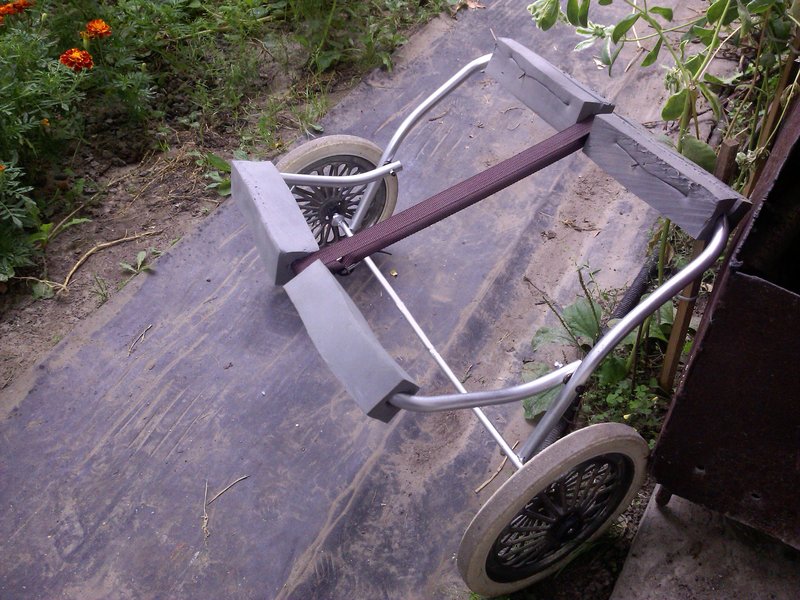

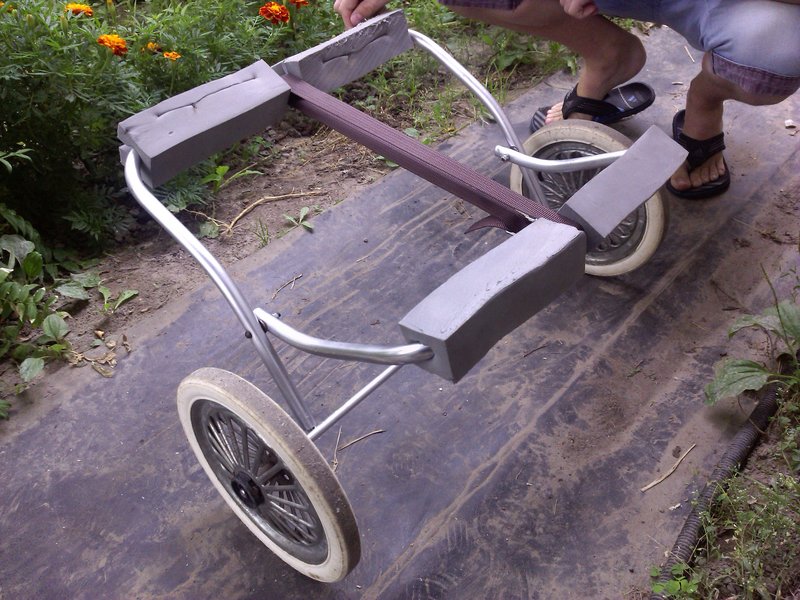

Собственно самодельная тележка

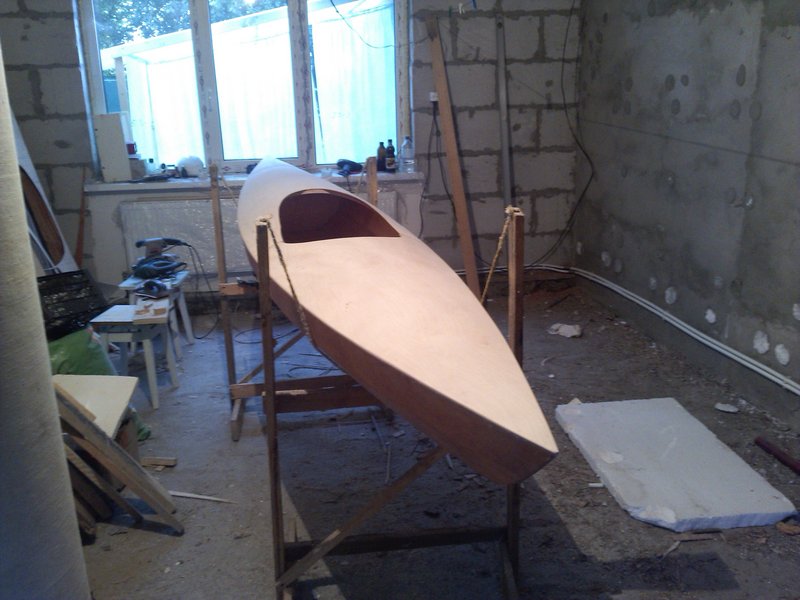

Вот еще один построил.

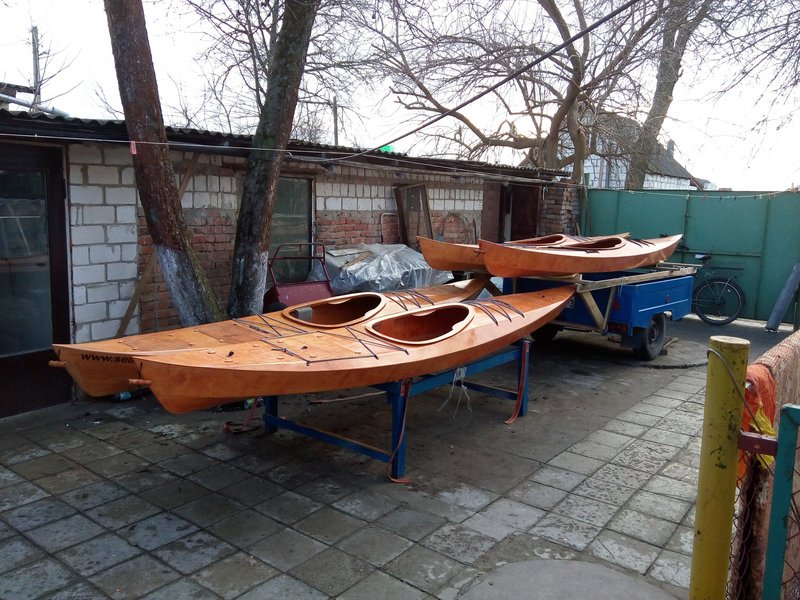

Вот еще парчку для друзей сделал.

Сделал зимой 2014-2015

Теперь буду строить каркасник

Моя боевая флотилия!

Видео

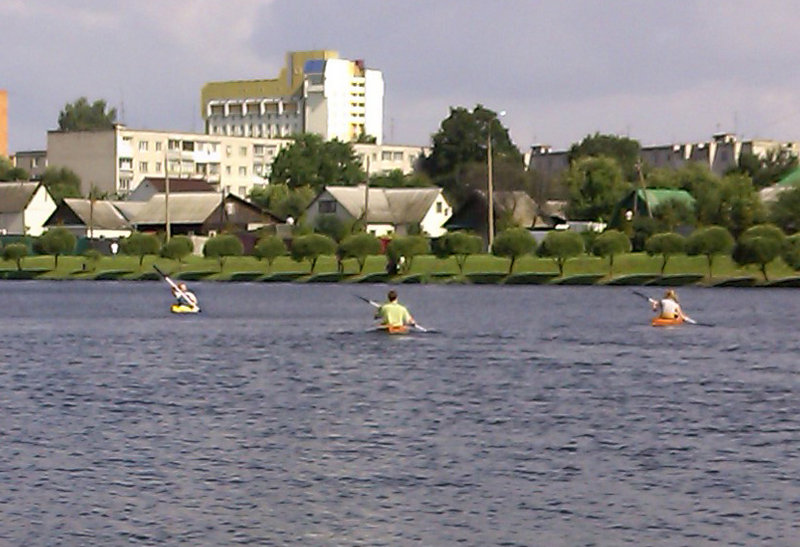

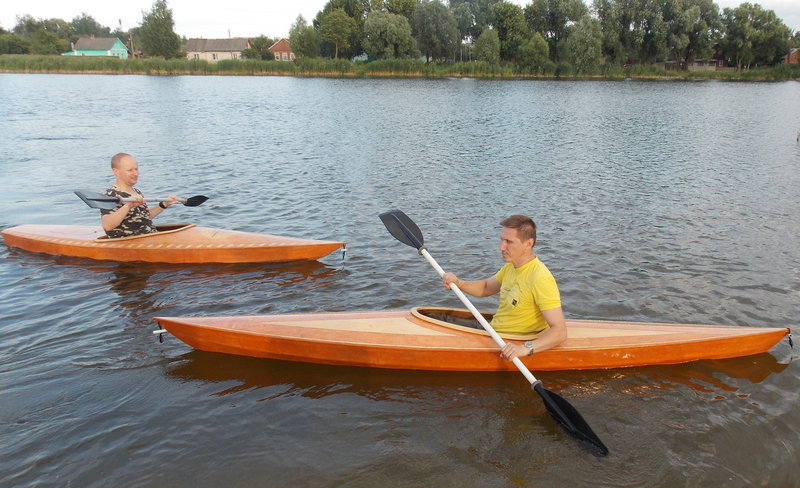

Покатушки на моих каяках.




Комментарии (62)

Иванов Андрей01:19 04.07.2013#
А чертежи сам разрабатывал?
klimm05:13 04.07.2013#
По чертежам был построен первый Каяк остальное это мои корректировки.
A.D.S.16:27 31.03.2017#
Добрый день

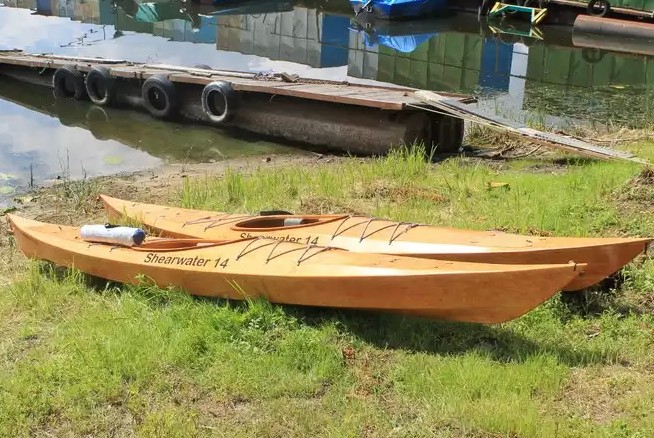

Очень понравились Ваши фотографии построенных Shearwater-14. Подскажите пожалуйста, не по этим ли чертежам Вы их делали? (https://yadi.sk/d/r1eDbCBVCfbRr/Kayak%20plans/S%26G%20Shearwater%2014%20Sport)
boookvoed22:02 14.07.2013#
Подскажите пожалуйста чем рисунок на фанеру наносили?
klimm05:06 16.07.2013#
Технология достаточно проста. Карандашом наношу рисунок, далее выжигатель (у меня еще с детства 85г выпуска). Делаю достаточно глубокую канавку (если мало краска будет расползаться по фанере). Далее морилкой закрашиваешь нужные участки, и вуаля. Откуда технология, не знаю, как то само пришло, пользуйтесь.
Mihalych09:24 31.07.2013#
По поводу удобства, не подскажешь сколько у тебя рост? А то с моими почти двумя метрами не хотелось бы сделать лодку в которую не влезть =)
klimm16:24 03.08.2013#
Мой рост 172 см. Но даже мне с моим небольшим ростом базовая модель маловата. Поэтому я сделал (не знаю как правильно назвать) палубу как в "Чеспике",так же увеличил высоту борта с 80 до 100мм. А в последней модели увеличил длину корпуса на 40см.
Павел21:48 18.08.2013#
Классно конечно. Только вот рундука не хватает еще для полного счастья! Или он за стенкой?
klimm04:19 20.08.2013#
Почему не хватает? Рундука нет только в первом желтом каяке, нет необходимости. А в последнем варианте даже два!
Павел02:27 23.08.2013#
Подскажите, а сколько приблизительно себестоимость одного такого каяка???
Вы чертежом в полном размере не поделитесь? Или это военная тайна?
klimm06:12 23.08.2013#

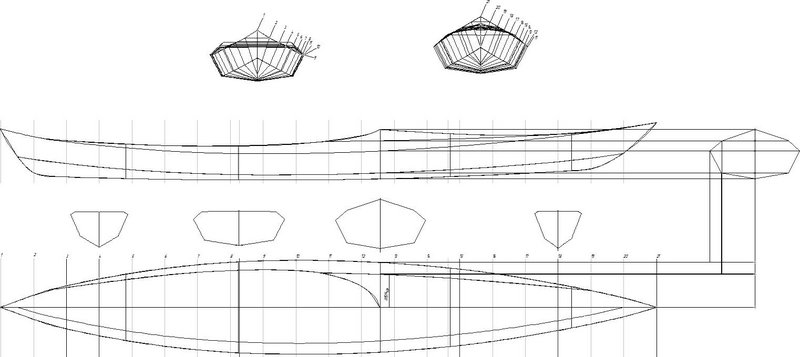

Себестоимость каяка приблизительно 100 вечно зеленых. Ссылка на сам сайт с чертежом http://digilander.libero.it/kayaker0/QAJAQ_comp_mar/retrieval_marine_plywood.htm
Павел21:15 23.08.2013#
Большое спасибо. Подскажите пожалуйста еще:
1. С помощью чего вы расчерчивали кривые линии на фанере?
2. В первом каяке у вас, как в чертеже, в носу и в корме деревянные вставки, а в следующих каяках вы от них отказались. Почему? Сложность в изготовлении, и сомнительный функционал?
3. На сколько приблизительно нужно увеличить длину корпуса если рост 2 метра?
4. Вы пишете что увеличивали размеры каяка. Продольные и поперечные вы увеличивали пропорционально?
5. На фанере не видно стыков, какой длинны и толщины вы покупали листы фанеры?! Обычная фанера для первого раза сгодиться?!
klimm00:55 24.08.2013#
1. С помощью обычной линейки соединял точки. Но лучше сделать лекало большого радиуса хотя бы метровой дины, поскольку на днище очень сложно попасть в нужный размер.
2. Вы сами ответили на свой вопрос.
3. По существу, здесь важна масса тела и размер ноги. Данная лодка вполне выдерживает человека чуть более 100 кг.(проверено). Единственное, как я уже говорил, очень низкая палуба и с ногами 43 размера будет крайне не комфортно. поэтому рекомендую ( http://www.youtube.com/user/CLCBoats1/videos ) делать как на видео радиусом - передний 400мм. задний 600мм. Размер горловины кокпита также под себя.
4. Увеличил только длину по сути я просто увеличил радиус днища (если прочертить, радиус строиться по трем точкам:центральное на днище, нос и корма.) Основные точки имеют прежние координаты. Тоже и с бортом.
5. Стыки есть, просто нужна некоторая сноровка и аккуратность. (вы думаете почему первые каяки крашеные?) и морилка очень хорошо скрывает дефекты (только не делайте сильно темной будут хорошо видны дефекты последующей обработки, текстура ткани и т.д.). Размер фанеры 1525х1525мм. Пользуюсь обычной из строительного магазина 4мм. потому что достать в нашем захолустье другую не смог.
Dimzik21:58 14.12.2020#
Здравствуйте, восхищен вашей работой, прям на поток поставлено))) у нас с фанерой та же петрушка или в Москву ехать или платить за доставку кучу денег, тоже хочу для начала попробовать из обычной строительной фанеры. Как ведет себя фанере в настоящее время, имею в виду: не вздулась, не растрескалась?
klimm01:01 24.08.2013#
Я настоятельно рекомендую прежде чем резать фанеру склеить каяк из картона или ватмана. Хотя бы днище с шпангоутами. Я делал так!
Павел03:57 26.08.2013#
Да, я тоже понимания ради планировал для начала сделать модельку.
А за шпангоуты я только за, в общем то и так планировал сделать их.
klimm21:18 24.08.2013#
В масштабе конечно.
miti418:29 04.10.2013#
Скажите, пожалуйста, к чему вы прибивали палубу в местах переборок?
Klimm07:47 15.11.2013#
На переборки, по контуру приклеиваю тонкие рейки либо вырезаю из фанеры дужки для увеличения площади контакта. Обильно наношу на рейки клей и прибиваю палубу небольшими гвоздиками через тонкие кусочки фанеры. После отверждения клея гвозди и фанерки удаляю.
Азат18:36 29.10.2013#
Павел скажите пожалуйста, а Вы покрывали стеклотканью внутри лодку? Я у своего каяка покрывал, очень плохо стеклоткань ложится внутри и увеличивается вес лодки. Вот и думаю а нужно ли вообще покрывать лодку внутри......
Pastor01:46 05.11.2013#
В этом нет необходимости, я покрыл пред установкой палубы 3 слоями полиуретанового лака. Воду он не пропустит, поцарапать его не легко, если конечно каблуками по нему не топтаться...
Минус вскрытия внутри стеклотканью в том, что добавляется вес, добавляет геморрой, а если фанера не водостойкая то водостойкой она и не станет .....

Ну и собственно говоря инструкция по которой я делал тоже говорила, что необходимость вскрывать эпоксидом и стеклотканью есть только в кокпите
Евгений02:11 01.12.2013#
Добрый вечер!Скажите-как склеить 2-ва листа фанеры?
Спасибо
klimm03:39 08.12.2013#
Использовал два варианта.
1. На ус.
2. В стык под стеклоткань с двух сторон. Усиливал полоской фанеры до полной сборки.
Дмитрий17:51 03.05.2014#
Не подскажите, где можно найти чертежи вашего последнего каяка для самостоятельной постройки?
klimm06:07 13.05.2014#
На форуме, в ветке "Самостоятельная постройка каяков > Помогите с чертежами для постройки каяка) поищите.
mir4002:27 18.06.2014#
здравствуйте! Вы можете продать готовые выкройки каяка? Напишите по адресу: alekseev-miroslav@mail.ru
Алекс17:10 25.08.2014#
Зравствуйте!


А можно приобрести проекты, (выкройки, чертежи) каяков?

Спасибо,
klimm04:37 19.09.2014#
Чертежи в свободном доступе. На форуме. Выкройки я не имею возможности делать на станке. В ручную обойдется слишком дорго и неочень точно
Евгений22:14 15.10.2014#
Кто может помочь с чертежами? У меня есть доступ к ЧПУ станку. Нужен раскрой фанеры в автокаде или корале на крайний случай. я просто не владею этими программами(( В идиале вот этот каяк..
влад03:17 03.01.2015#
рисовал сам для строительной фанеры
влад03:21 03.01.2015#
Чет файл не вставляется :(
Евгений07:09 03.01.2015#
А на почту сможете скинуть? aee@ukr.net
Эдуард04:58 04.11.2014#
Здравствуй Климм. У меня свой патент на полезную модель лодки для охоты и рыбалки. Хочу наладить производство. Сейчас занимаюсь изготовлением матрицы. Прототип испытали даже с движком 2.5. Ваша работа мне понравилась. Ваш подход приемлем мне только для целей матрицы. Как с Вами связаться напрямую и в каком Вы городе(местности). Я с Татарстана, пиши пожалуйста на mail: xa.ra@yandex.ru. С уважением.
Ева20:02 02.11.2014#

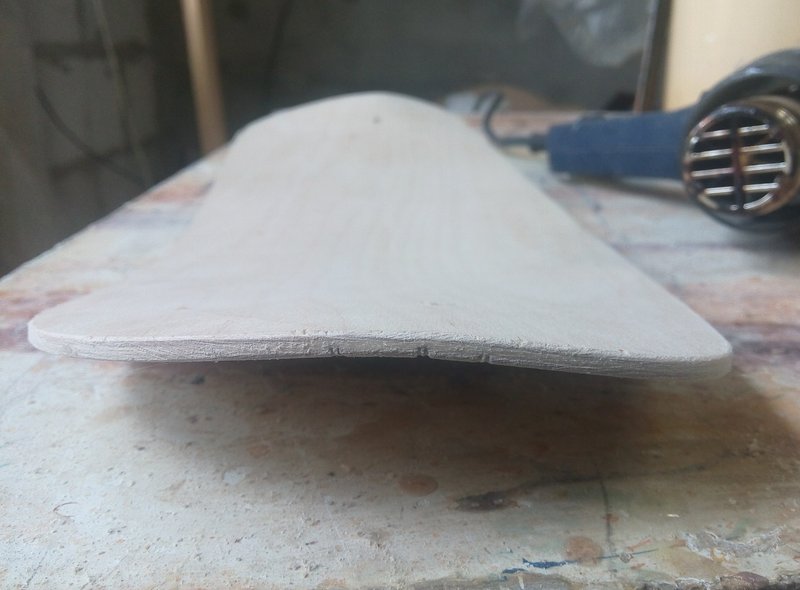

Скажите, а чем вы гнули фанеру и какая у нее толщина?
klimm15:19 16.11.2014#
После сшивки деки фанера уже, под воздействием внешних сил, имеет некоторый изгиб. Окончательно свою форму она приобретает после установки шаблонов. С внутренней стороны, для сохранения формы деки после снятия шаблона, фанера покрывается слоем стеклоткани на смоле. Толщина фанеры 4мм.
влад03:26 03.01.2015#
А где смолу брал?
Максим21:57 10.02.2015#
Здравствуйте возможно ли у вас заказать каяк?
0933737878
klimm15:49 03.04.2015#
Можно. Кто Вы, где Вы?
Алексей02:44 15.04.2015#
Мнебы тоже хотелось преобрести такой кая . Свяжитесь со мной пожалуйста. 89196264522 можно в разобранном виде.
klimm05:47 16.04.2015#
Пишите на мыло klim-mail@tut.by будем договариваться.
runmy00:44 06.09.2015#
Хочу спросить, зачем нужны уши в районе кокпита. Я их сделал так как по четежам они были, сделал первый заплыв - но так и не понял зачем они нужны, думаю их удалить так как считаю они сковывают свободу движения. Возможно я не прав, потому как на каяке проплыл метров 800. Пожалуйста обоснуйте где я не прав!
klimm04:38 25.01.2016#
Собственно при движении, особенно при маневрах, каякер должен крепко сидеть в каяке, и эти уши, как я полагаю, предназначены для того чтобы к ним крепились упоры, которые держат колени каякера.
Александр-SMG20:16 05.03.2016#
Добрый день, Александр. Не подскажешь какой средний расход эпоксидки на каяк?
klimm17:48 04.04.2016#
3-3,5 литра. По началу было больше.
Евгений07:49 14.03.2016#
Большая работа проделана и потрясающие каяки получаются, так руки и чешутся самому похожее смастерить, потеплеет займусь. Отличный наглядный материал. Спасибо Вам.
Андрюша18:31 02.05.2016#
Ребят, подскажите, какую наиболее оптимальную толщину фанеры использовать для каяка?
klimm15:12 27.06.2016#
4 мм
Аноним15:21 14.06.2016#
А сколько будет стоить купить один самый 1-ый каяк в разобраном виде?
сергей16:10 24.07.2016#
начал лепитьь каяк посмотрим что получится
Михаил22:36 02.08.2016#
Подскажите пожалуиста пропитываете ли фанеру или нет от гнили? И если нет то сколько служит каяк из фанеры без учета поломок?
klimm18:34 20.09.2016#
Фанеру пропитываю скорее в декоративных целях, все построенные мной каяки на ходу. Фанерные байдарки изготовленные еще в 50-60х годах встречаются в спортклубах.
денис03:47 26.09.2016#
а как сшивать проволкой и что делать после срезания провалки
Андрей18:59 29.11.2016#
Фанеру перед оклейкой пропитывать эпоксидкой надо обязательно. Кроме всего того, на что указывалось комментаторами выше, ещё и дело в том, что при пропитке эпоксидка вытесняет воздух из внешнего слоя фанеры и если сверху положена "мокрая" стеклоткань, которая воздух не пропускает, то образуются воздушные микро (и не очень микро) пузыри, что не есть хорошо. Лучше всего пропитать на горячую, предварительно тщательно просушенную на солнце или феном прошкуренную фанеру, убрав потом излишки смолы, а на следующий день слегка сошкурить неровности и поднявшиеся волокна. Оклеивать следует только гладкую, чистую и ровную поверхность. Дополнительная морока потом очень даже окупится.
Андрей14:33 04.02.2017#
Хотелось бы с Вами связаться, по стоимости каяка, приобрести
klimm21:19 31.03.2017#
https://vk.com/k1im07, klim-mail@tut.by Пишите.
Галина23:01 26.02.2017#
Скачал файлы с чертежами,но!В каких размерах даны привязки?Сантиметры?Футы?Дюймы?Не разберусь никак.
klimm21:15 31.03.2017#
о каких конкретно чертежах идет речь? Я не являюсь разработчиком этих чертежей, все они найдены на просторах сети интернет, я просто их собрал до кучи.
Александр20:14 28.05.2017#
Климм здравствуйте очень понравились ваши каяки, хотелось бы преобрести пробывал писать вам на мыло не отправляется.как с вами связаться.
Саня13:35 02.07.2019#
Добрый день,как связаться с Вами?
Саня11:15 05.07.2019#
Круто
Евгений08:42 17.04.2024#
Добрый день. Хотел бы приобрести чертежи . Каким образом это можно сделать.
Азат22:15 25.07.2024#
Скажите пожалуйста а какая высота бортов у чесапика ?
