Постройка каяка Woody Duck 10


Всем привет ! Предлагаю отчет о постройке каяка по проекту  Woody Duck 10 (полностью из фанеры).

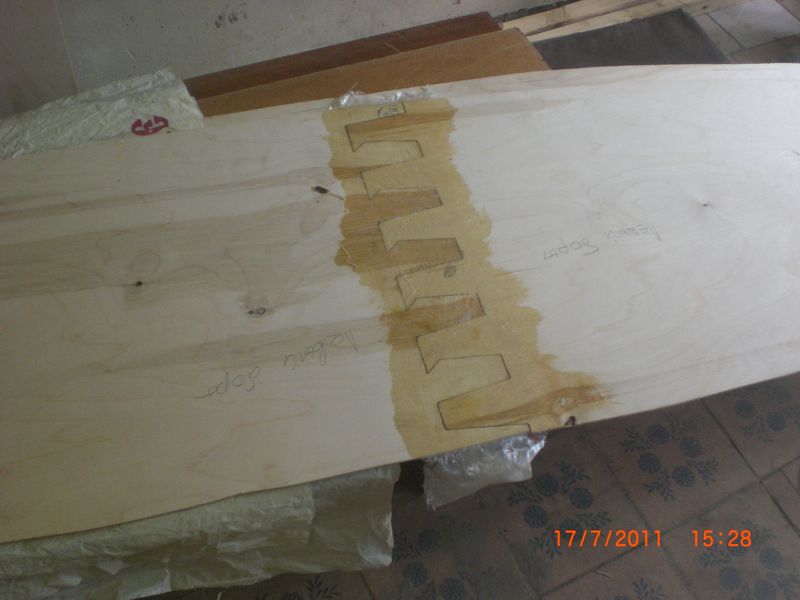

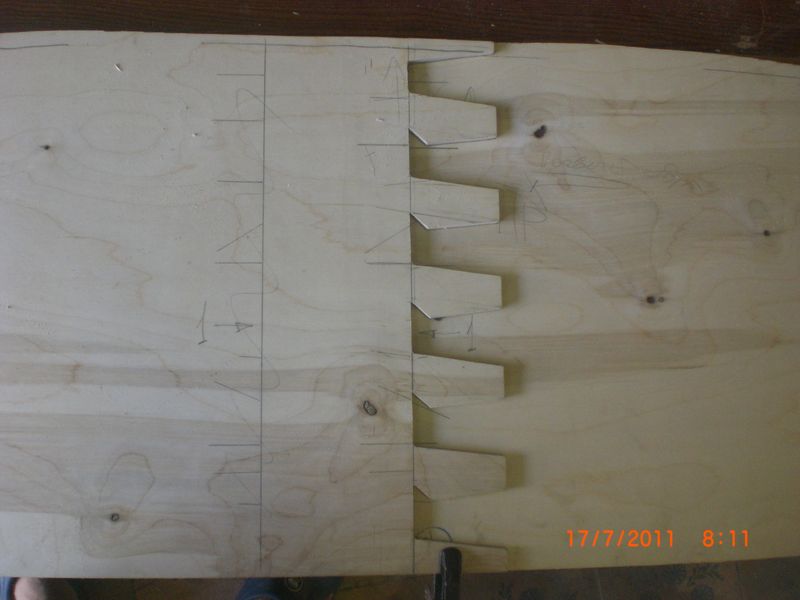

Удлинение фанеры (стыковка).

Проклейка стыковочного шва (стеклолента и эпоксидка)

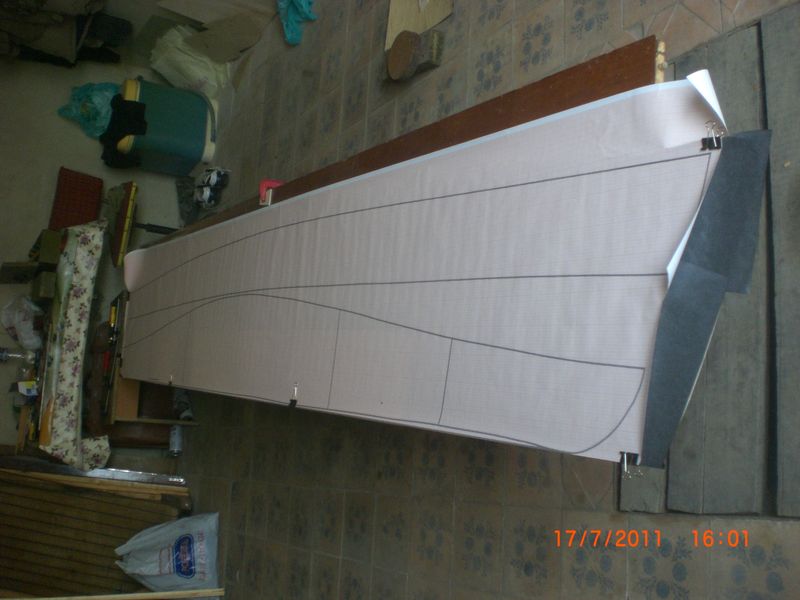

Перенос чертежа на фанеру с помощью копирки (А-4).

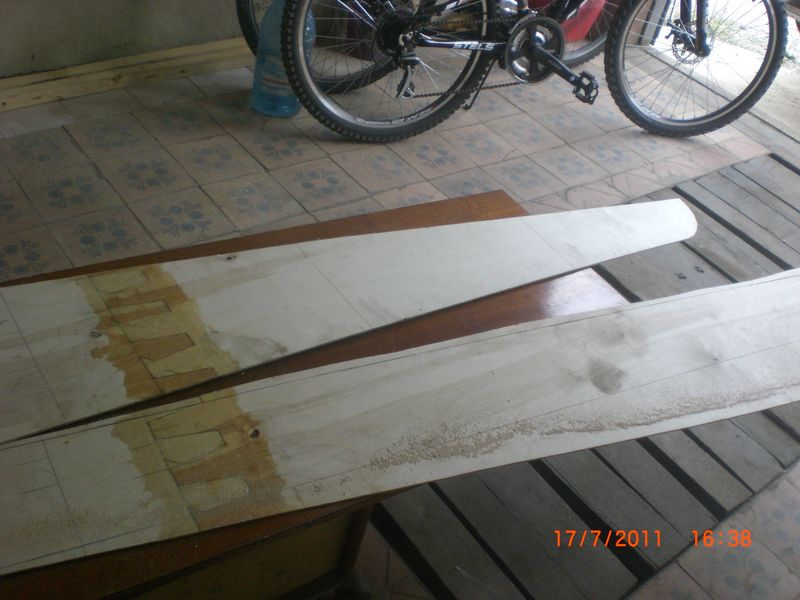

Распил деталей.

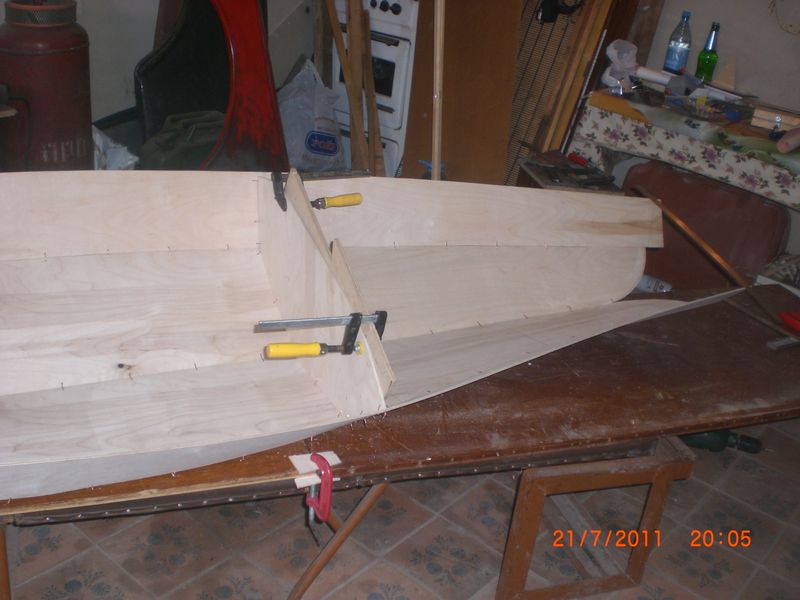

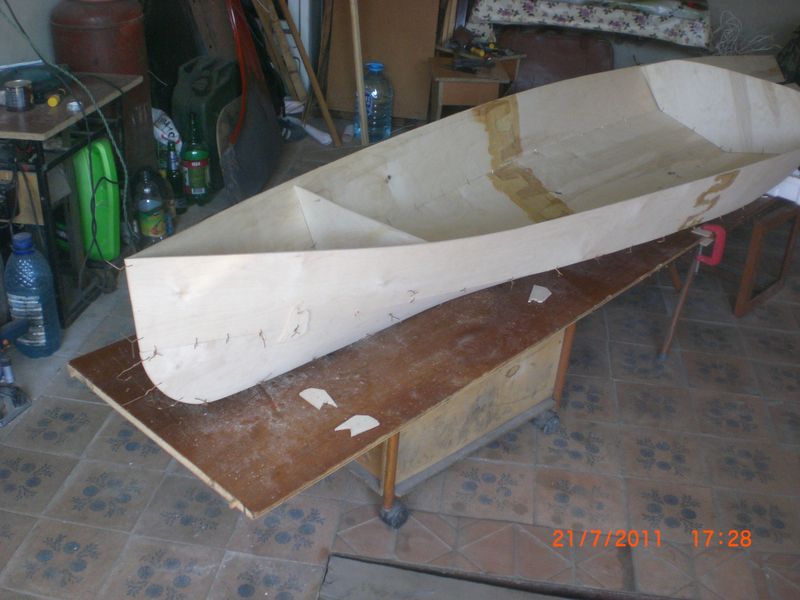

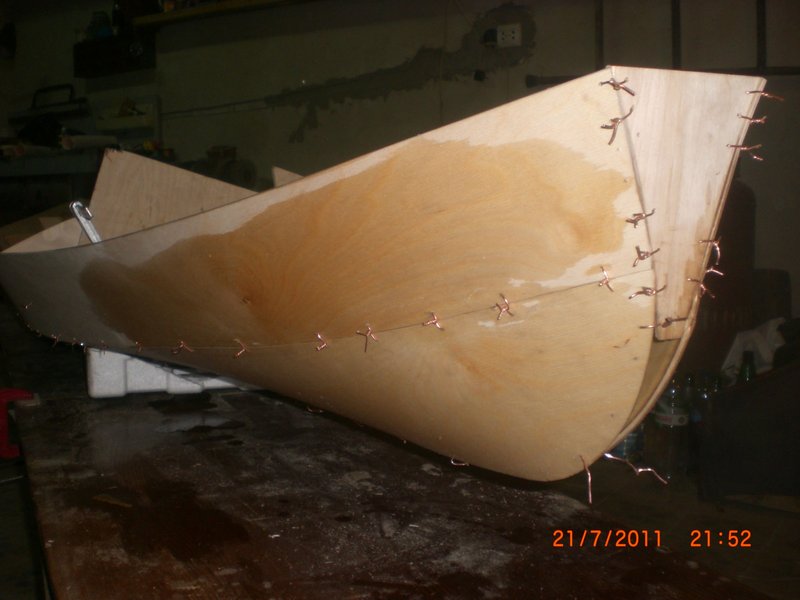

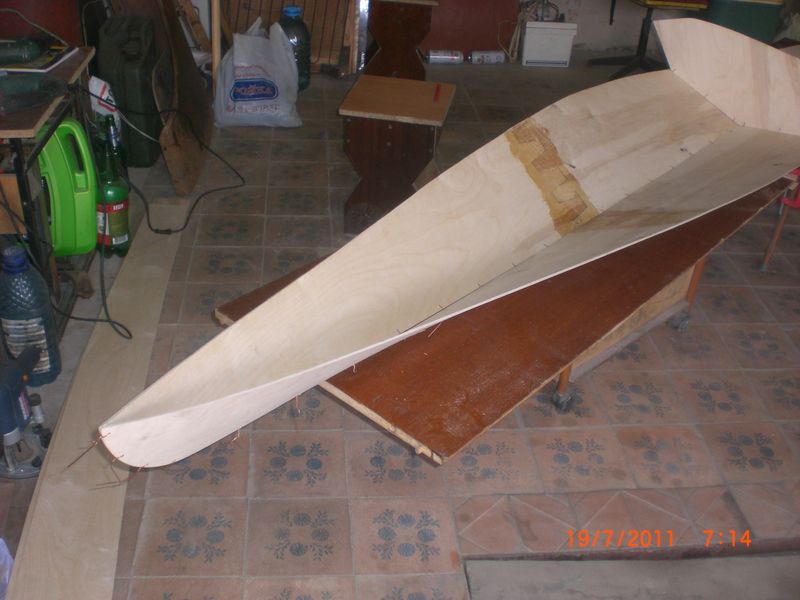

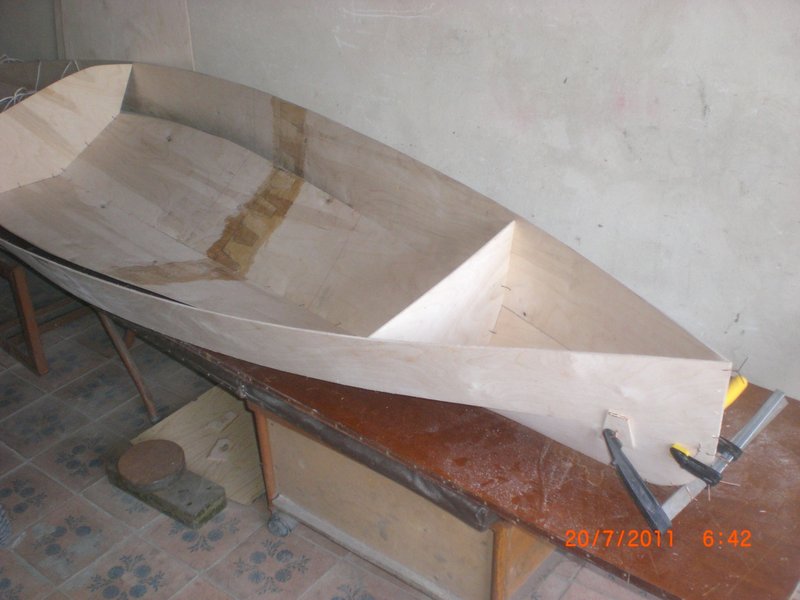

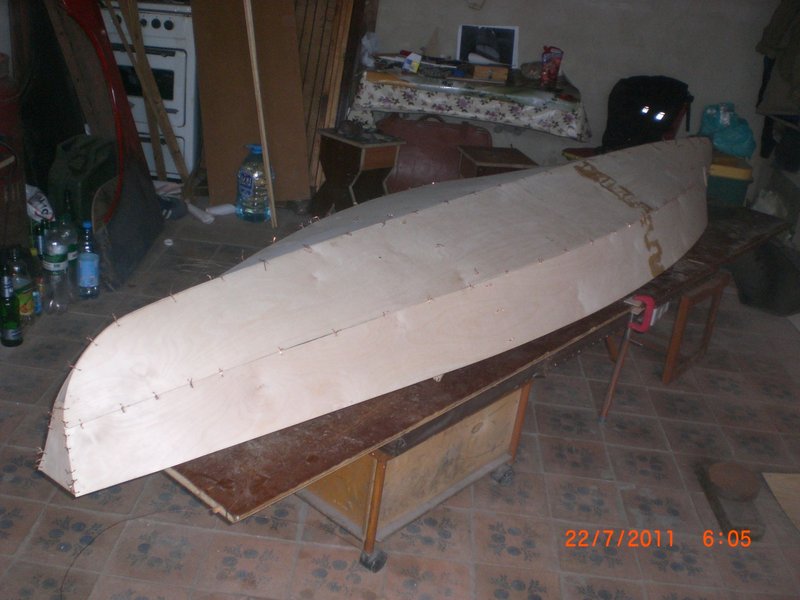

Начало сборки.

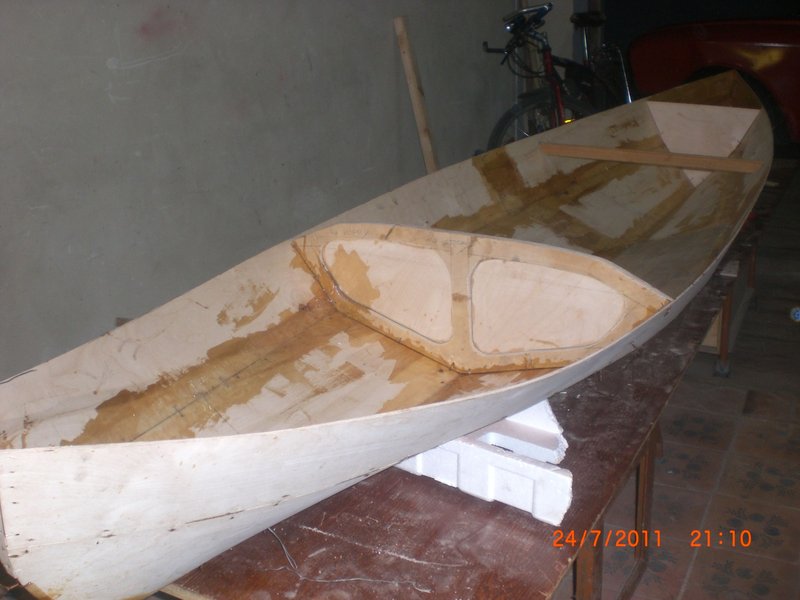

Проклейка швов внутри (стеклолента и эпоксидка).

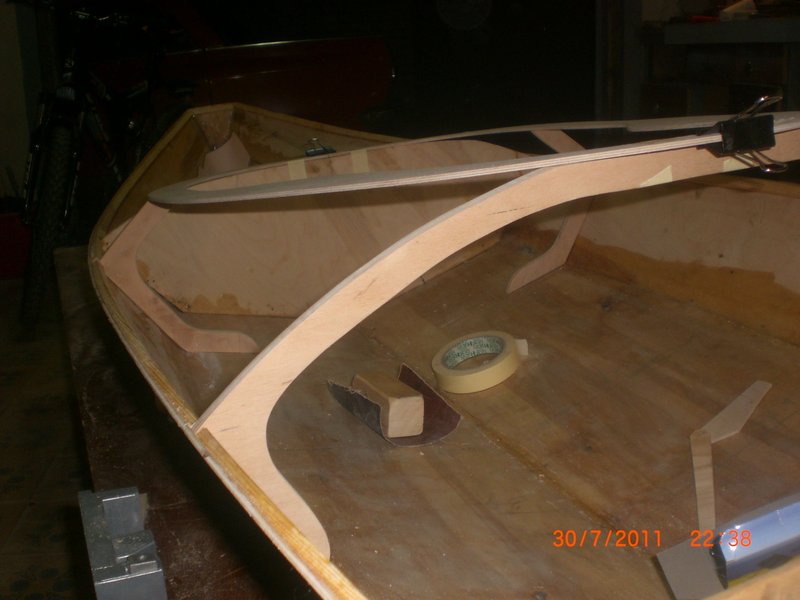

Установка шпангоутов под кокпитом (усиление кокпита)

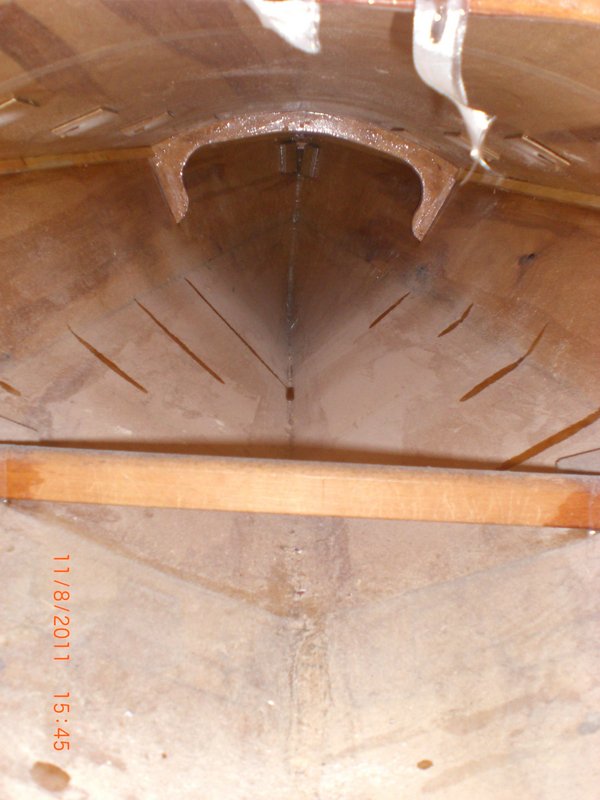

Пяточный упор и вид на нос изнутри (в трюме).

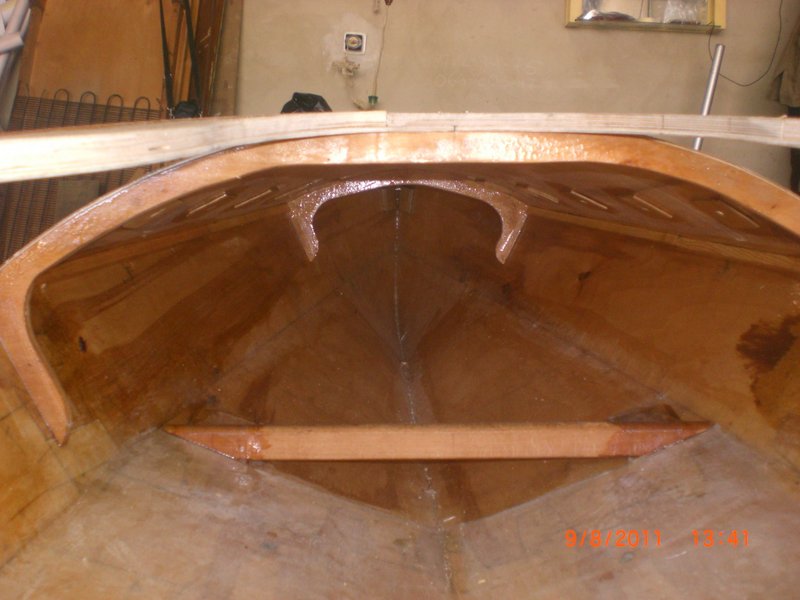

Вид на нос изнутри после пропитки фанеры эпоксидкой. Стеклотканью в середине не проклеивал. Из беседы с "катерщиками" - фанера обклееная с двух сторон при повреждении обшивки набирает влагу и впоследсвии гниет. В 2008 году построил лодку-плоскодонку, фанеру изнутри обработал антисептиком - до сих пор в нормальном состоянии. Сейчас решил просто пропитать эпоксидкой - меньше расход стеклоткани, меньше вес, на прочность не жалуюсь. Единственно усилил стеклотканью место посадки.

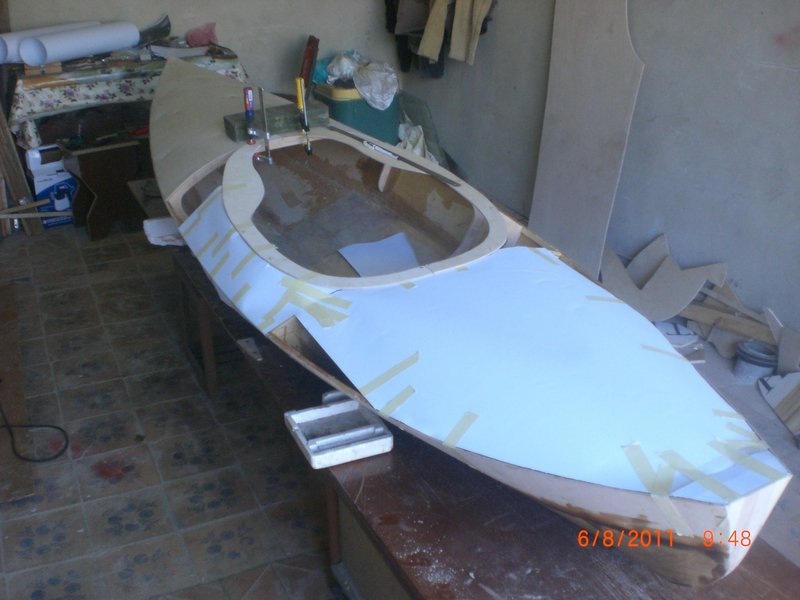

Палуба по проекту наборная из реек - долго, проблема с деревом под рейки да и форма палубы как-то не очень понравилась. Решил сделать свою : - вымерял свои шпангоуты, установил; - с помощью ватмана (А1) сделал выкройку палубы; - далее думаю все понятно. Фанеру пришлось обильно мочить водой для изгиба. Для крепления палубы к бортам вдоль них пустил рейку 10х15 мм. (клеил на эпоксидку и усиливал стеклолентой) в дальнейшем к рейке палубу крепил саморезами.

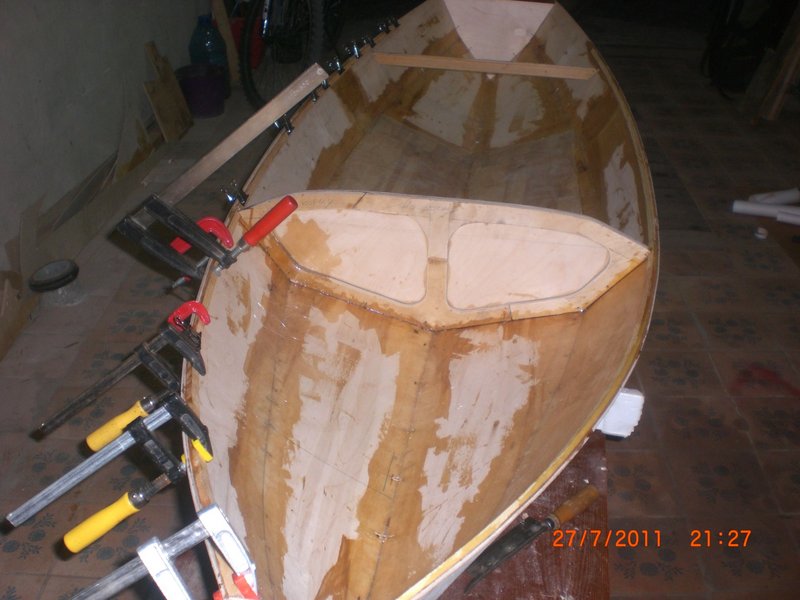

Вот рейка вдоль бортов.

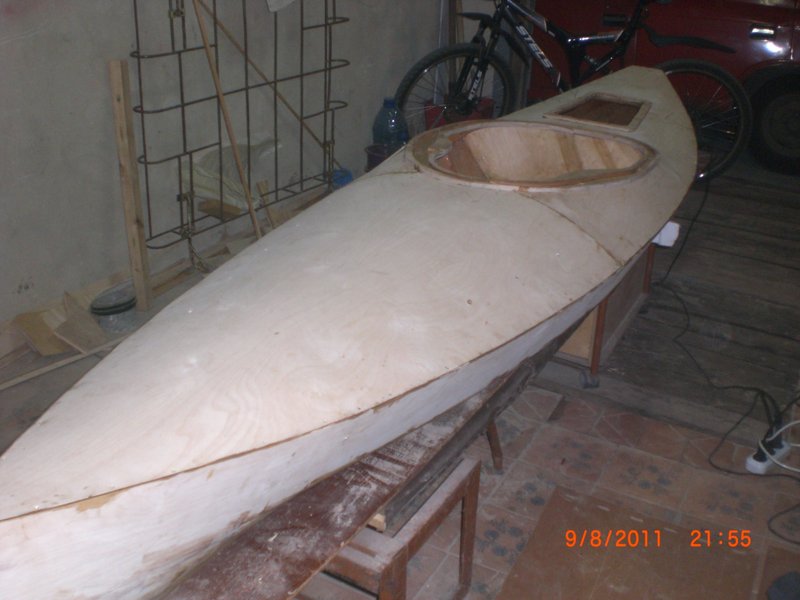

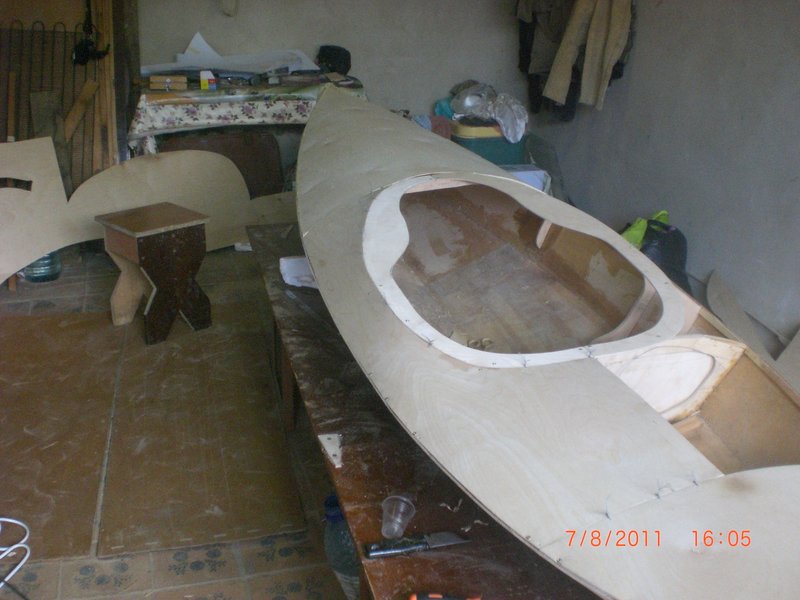

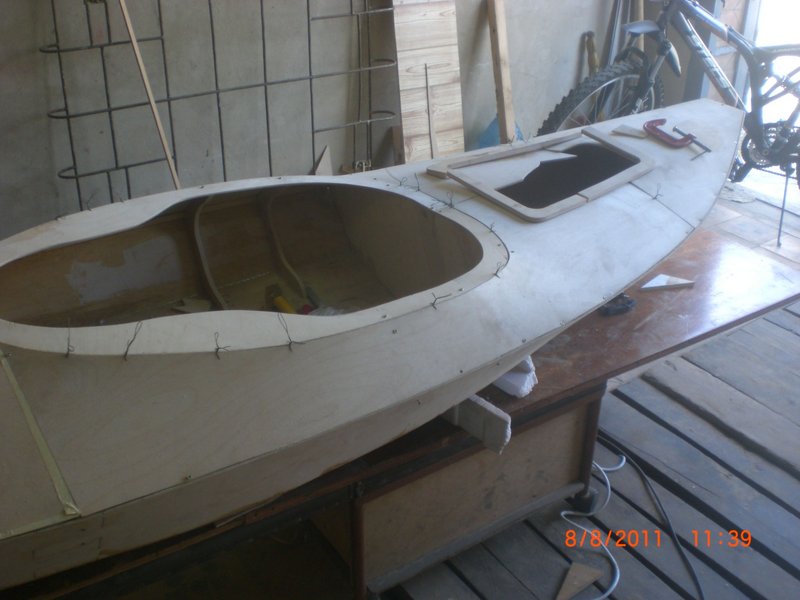

Установка палубы. Палуба из-за отсутствия цельного куска фанеры пришлось делать из кусков. стыковка листов тщательно подгонялась, изнутри проклеивалась стеклолентой и эпоксидкой, в шов заливал чуть загустевшую эпоксидку.
СОВЕТ: СТРОИТЕЛЬНЫЙ ФЕН - ЗАЛОГ УСПЕХА ПРОЕКТА - гораздо дольше можно работать со смолой не боясь что она загустеет.

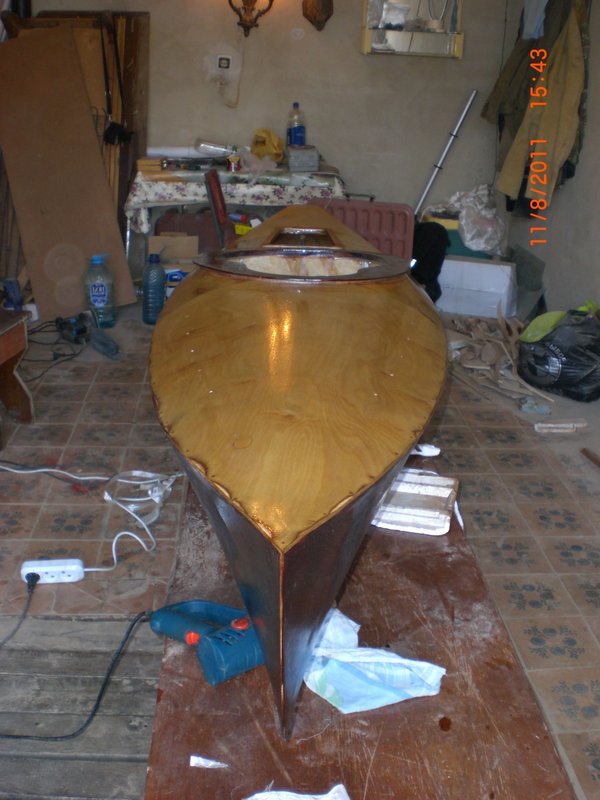

Палуба после пропитки эпоксидкой. Решил палубу не проклеивать стеклотканью. В дальнейшем планирую покрасить.

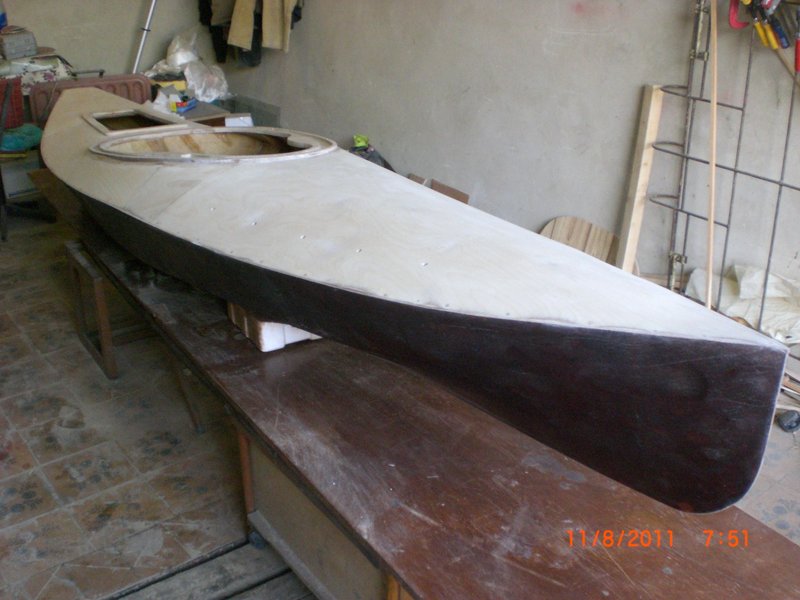

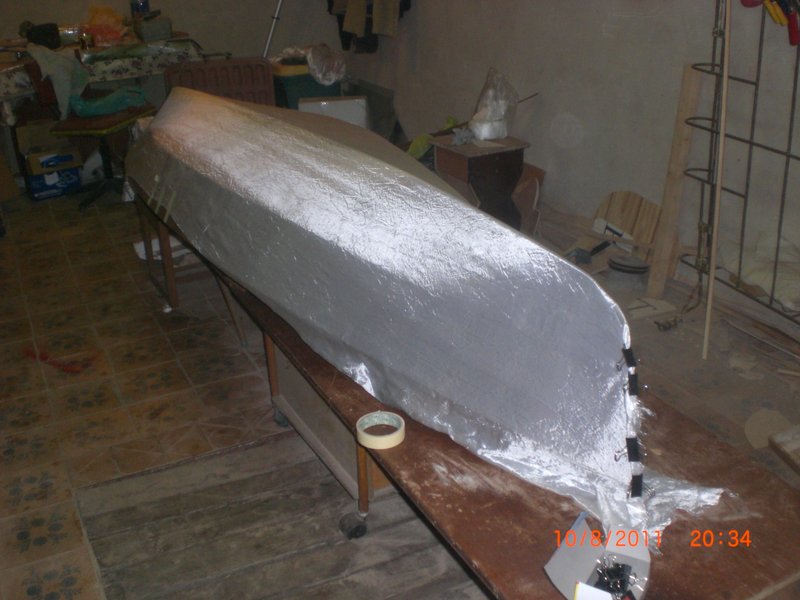

После установки палубы и её поклеки изнутри сьеклолентой обклеил борта стеклотканью. Борта проморил морилкой - не понравился цвет. В дальнейшем перекрасил в желты цвет (первое фото). Красил автомобильной нитрокраской из балончика (в отсутсвии краскопульта) но лучше собрать краскопульт и не мучаться. Перед покраской отшлифовал борта (наждачная бумага и вода - наждачка не забивается).

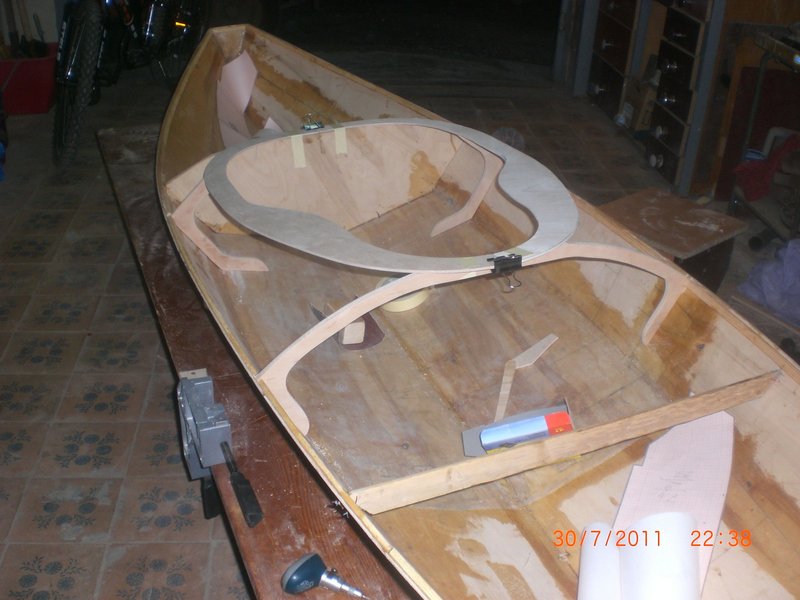

Шпангоуты и кокпит.

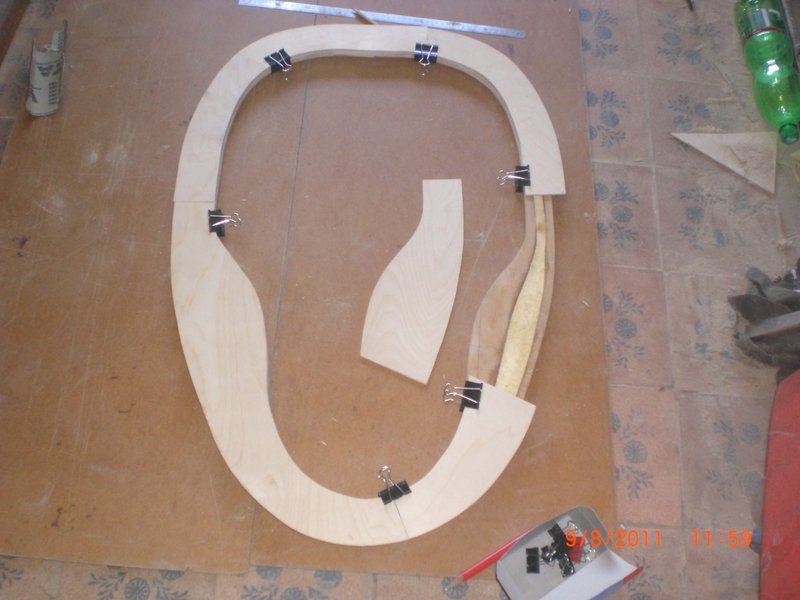

Кокпит.

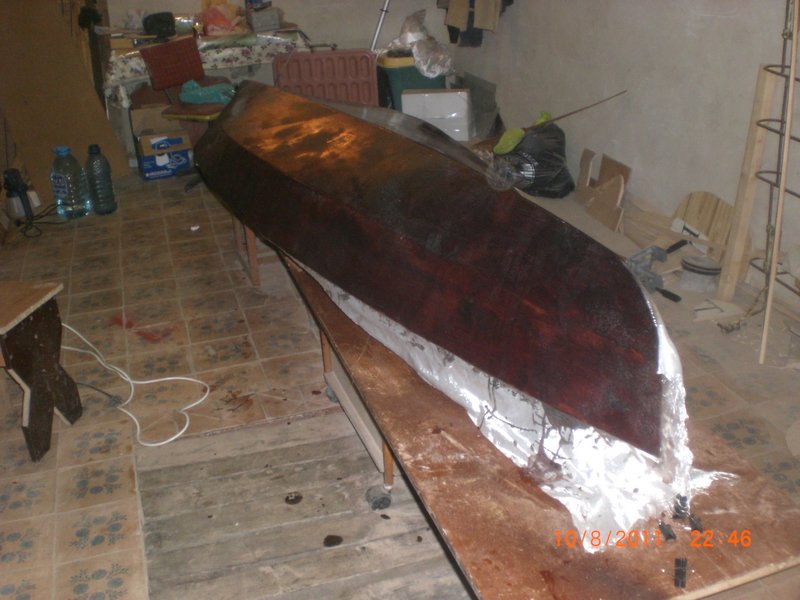

Каяк в сборе после проклейки бортов снаружи стекловолокном.

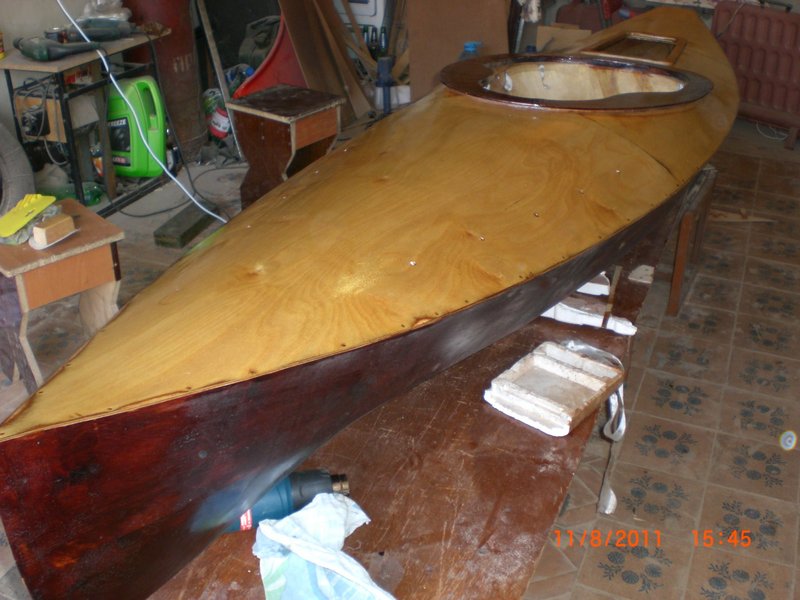

Финал основных работ. В таком виде испытал на р. Ворскле 13 августа 2011 года. Строил один в период с 17.07.2011 по 11.08.2011 - до работы часа полтора, после работы 3-3,5 часа, выходные и полные три дня отпуска.

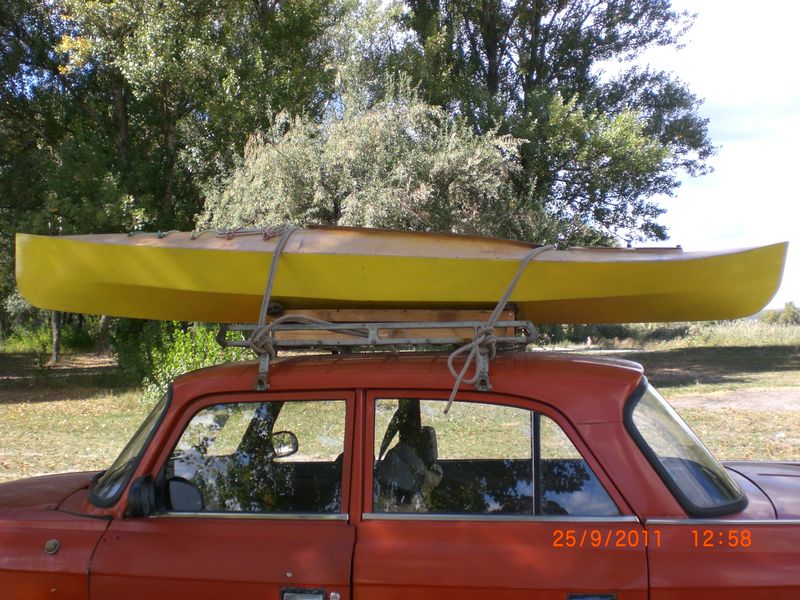

Вот так перевожу. Фото и видео о похождениях выложу позже: р. Псел, Голубые озера (г. Сумы); р. Ворскла (г. Климентово Сумская обл.); р. Северский Донец (Харьковская обл.); р. Уды "Гидропарк" (г. Харьков).

Видео


Поместить ссылку в: LiveJournal Facebook Twitter Google Bookmarks Google Reader MySpace Linked In Yahoo! Bookmarks ВКонтакте Мой мир на Мail.ru Одноклассники Яндекс.Закладки


Комментарии (18)

Павел22:48 28.09.2011#
Судя по видео центровка задняя получилась?
Sandrolis25077407:11 29.09.2011#
Да, при одиночном катании задняя центровка ощущается, но в основно весь отпуск катался с сыном, он сидел впереди меня вес 31 кг., и естественно центр смещался - было вполне нормально. Планирую сделать регулируемое сиденье - вперед-назад, может при одиночном катании исправит положение.
fatoom02:39 29.09.2011#
Как вы интересно стыковку фанеры сделали. Лобзиком под шаблон? По поводу центровки, согласен с Павлом. Хотя я думаю можно ближе к носу сесть(носовой переборки то нет, вроде) и проблема решится. А что за весло у Вас?
Sandrolis25077406:13 29.09.2011#
Стыковка. Начертил на одном листе фанеры рисунок стыковки, аккуратно вырезал электролобзиком. Затем наложил фанеру з вырезаным рисунком на стыковочную фанеру - обвел рисунок и так же вырезал, немного подправил наждачкой. Стыковалась фанера с приятным скрипом нормальной подгонки.
Sandrolis25077407:02 29.09.2011#
По поводу весла. Покатался на китайских веслах для резиновых лодок дня три - сломал одну лопасть через пару дней вторую. Вместо первой сломанной изготовил замену - лопасть из стеклоленты и эпоксидки (накладывал несколько слоев). Лопасть вышла прочная с запасом эластичности - мне понравилась но плоская. В дальнейшем планирую сделать форму и изготовить лопасти из стекловолокна и эпоксидки (буду ниже рассказывать как изготавливал сиденье по форме того на чем сидим - для лопасти те же технологии).
Катался с веслом с разными лопастями "китай-пластик" пока не сломался "китай", запас стекловолокна иссяк , был в отпуске в другом городе, решил сделать весла из дюрали (что нашел). Форму лопасти взял в интернете, спасибо производителю весел "WERNER", перенес на милиметровку - вырезал из дюрали - с помощью киянки придал изогнутость и ребра жесткости. До формы пофессиональных лопастей далеко, но думаю при изготовления стеклопластиковой лопасти выйду на уровень. Далее соединил лопасти с ручкой с поворотом на 90 градусов (не могу на клаве найти знак градуса) - ручку распилил вдоль оси сантиметров на 15-18 вставил туда лопасть, насверлил отверстий по длине пропила при вставленой лопасти и сшил вместе медной проволкой. С таким веслом катался. Потом места крепления лопасти и ручки укрепил стеклолентой и эпоксидкой отшлифовал и из эстетических соображений покрасил черной автомобильной краской с балончика. Да на видео смотрится нормально, вблизи троечка. Ручку для весла сделал из старого деревянного карниза, что за дерево не знаю но прочное даже при намокании.
Vodaho03:01 29.09.2011#
Поздравляю с постройкой
Sandrolis25077407:03 29.09.2011#
Спасибо, приятно.
Vodaho21:54 30.09.2011#
Уважительное творческое дело. Всегда. пожалуйста.
Завидую по доброму.
bober19:17 04.10.2011#
Утята размножаются. Но по-моему палуба из рейки для ГИБРИДА проще.
bober17:05 14.10.2011#
Теперь появилось время и хочу прокоментировать по взрослому. В целом все отлично, но для тех, кто собирается строить несколько замечаний.
Чего бы я посоветовал:
1. Не делать острые углы при стыковке фанеры. Это концентраторы напряжений, а технологически делать округлые ничуть не сложнее.
2. Я не понял, осталась ли носовая перегородка в готовом каяке. Она не нужна. Если осталась, нужен продух, т.е. лючок.
3. Стыки фанеры на бортах и днище разнести на 180 град.
4. Не усилять перегородку, это вес. Жесткости хватает.
5. Делать палубу по проекту, тогда отпадет надобность в дополнительных бимсах.
6. Оклеивать корпус со всех сторон, это жесткость и не малая. Беспокоиться не стоит, храним то на берегу.
7. Не делать коленные упоры. В этом каяке они только мешают.
8. Форму лючка оставить проектной, овальной. Прямоугольная на мой взгляд не смотрится.
9. Ставить палубу в отличии от проекта на рейку, как и сделал автор. Это намного технологичнее, чем ползать внутри узкого каяка со шпателем на длинной палке.

Про центровку. У меня сидушка смещена вперед всего на 20 см и она просто лежит (см. мой пост). Так что здесь никакой проблемы нет. На весла я поставил пластиковые лопасти, которые у нас в Рыбинске делают, сезон отходил без вопросов, а цена его 300 руб за две штуки.
САША22:18 02.05.2012#
КЛАСНЫЙ КАЯК ИЗГОТОВЛЕНИЕ МАСТЕРСКОЕ,ПОДСКАЖИ ГДЕ ДОСТАТЬ РАСКРОЙ ДЛЯ ФАНЕРЫ В НАТУРАЛЬНУЮ ВЕЛИЧИНУ ИЛИ ЧЕРТЕЖИ,
Sandrolis25077410:59 13.06.2012#
Чертеж с натуральными размерами есть - файл программы CoralDraw, останется распечатать. Файлик прикреплю в ближайшее время - он на другом компе. Есть програмка для постройки каяков, прикрепляю. Расчитывает все, хочу построить по ней очередной каяк.
Роман19:26 04.06.2012#
Очень класный каяк, давно мечтал построить детям что-то подобное!
Чертеж покупали?
Представляю восторг вашего сына от покатушек.
Хочу поделиться своим видео. http://www.youtube.com/watch?v=5rTTWiOSWsQ
Sandrolis25077422:38 13.06.2012#
Выкладываю чертежи каяка Wood Duck 10 Hybrid. Желающим построить удачи. Если кому не жалко делитесь чертежами. Может у кого есть чертеж BARRACUDA.
мила08:25 22.07.2012#
вы круты!
....случайно наткнулась на ваш сайт (искала инфу про эпоксидку и строит фены).. впечатляет!!!
александр18:58 14.06.2014#
Спасибо огромное за чертеж и программу.А то третий день ползаю в интернете пытаясь найти. За лето планирую построить такого утенка)).
Сергей07:49 02.09.2015#
Какая толщина фанеры?
Сергей20:35 01.07.2016#
привет, я тоже из города Сумы :)
начал делать байдарку на подобии как у тебя
https://www.youtube.com/watch?v=6MjJSMXjVWA
