Постройка морского каяка Шервотер 17

Случайно став счастливым обладателем чертежей шервотера, решил заняться его постройкой.

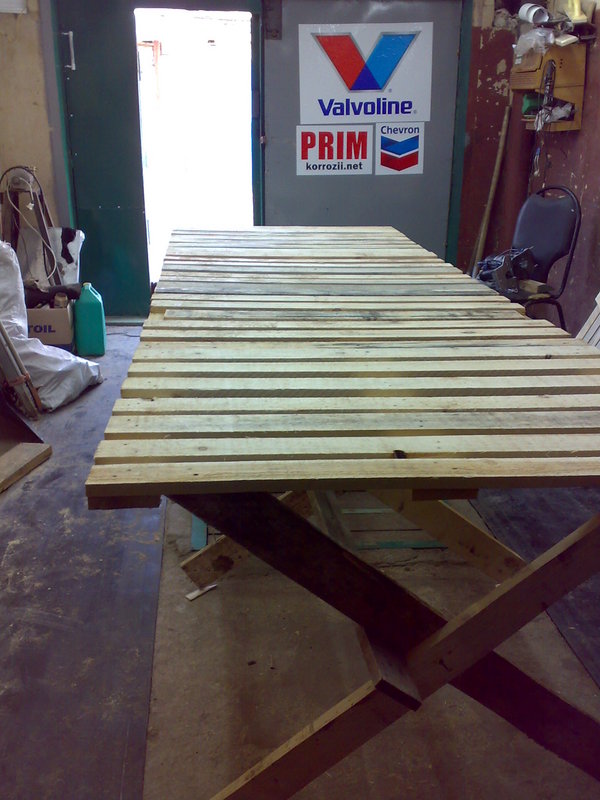

Был построен стол из верхних частей поддонов.

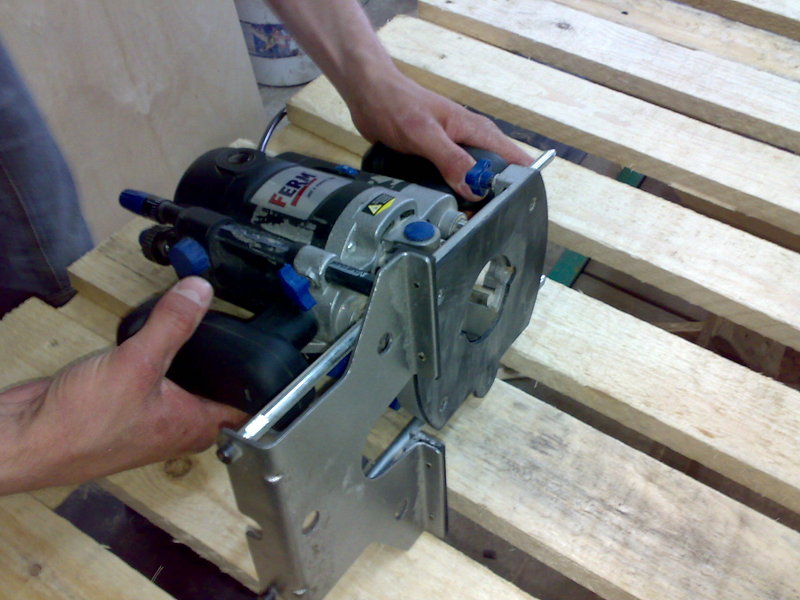

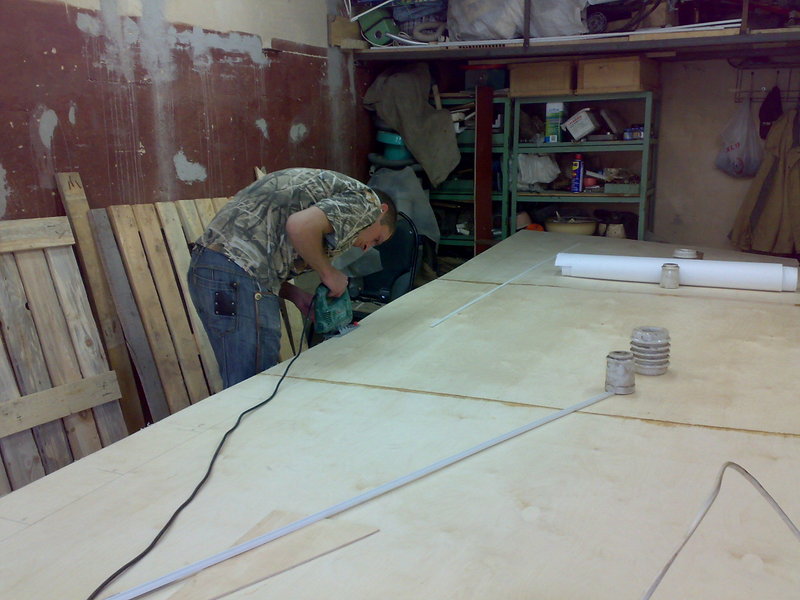

Настроили фрезер.

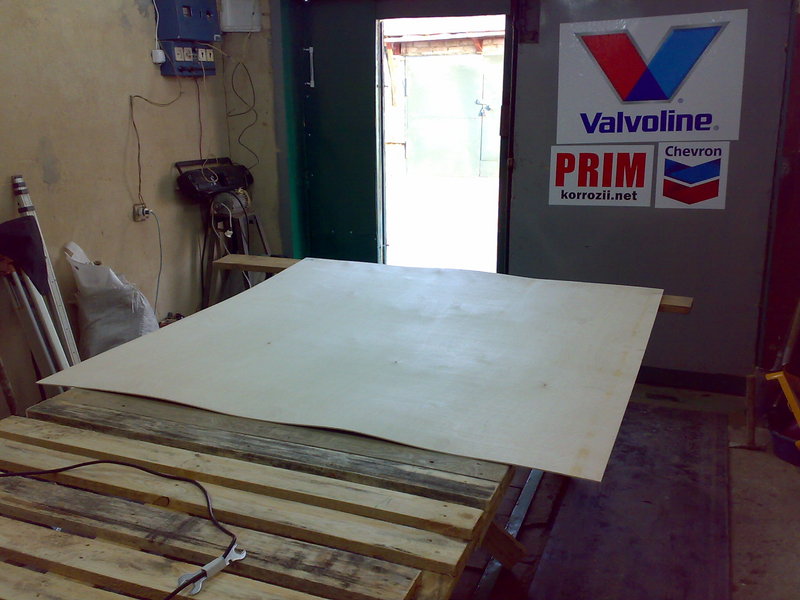

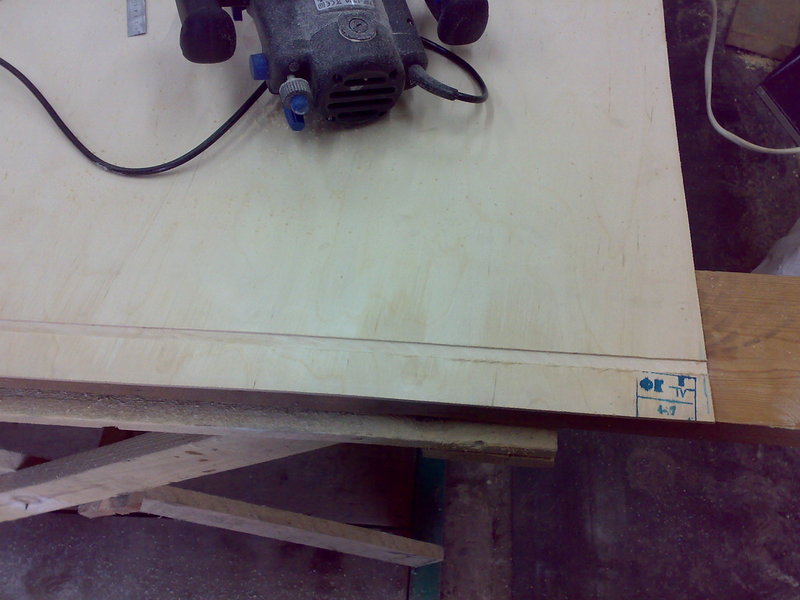

Уложили лист фанеры для дальнейшей фрезеровки.

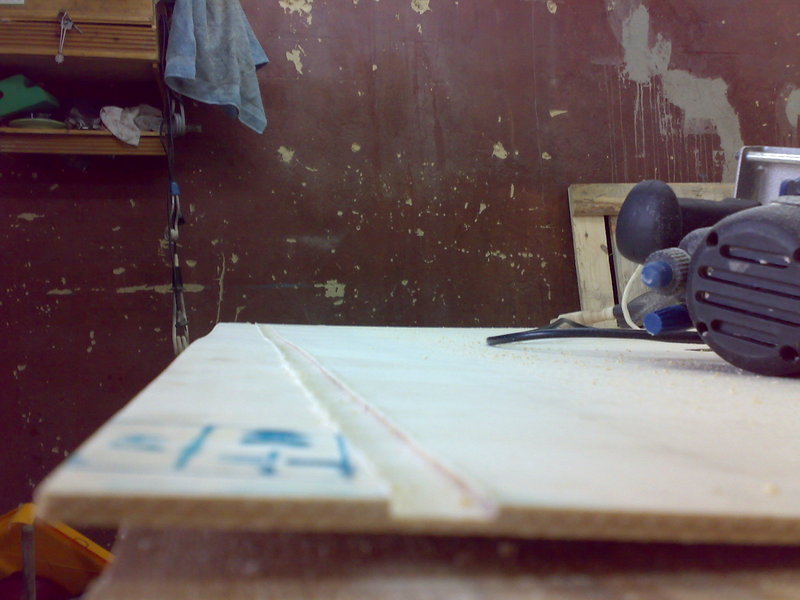

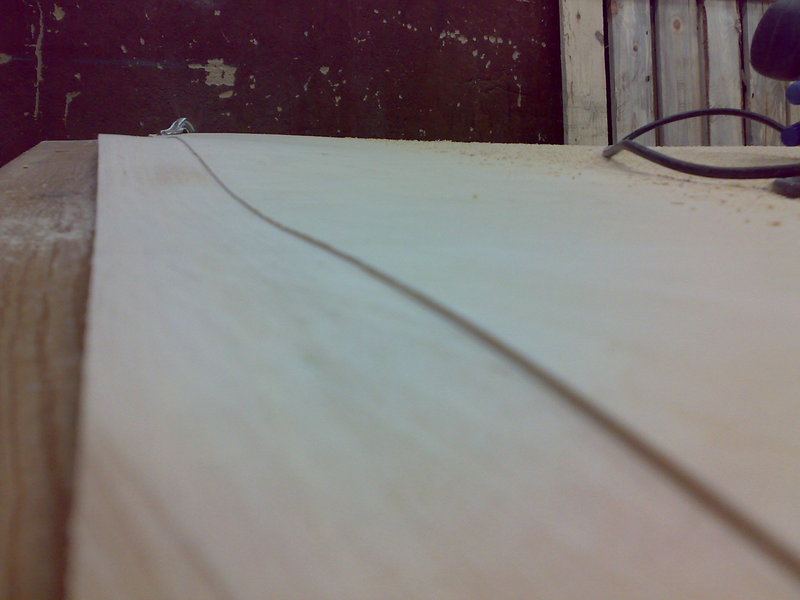

Первый проход от края 4см глубина 1.9мм

Пройден полностью

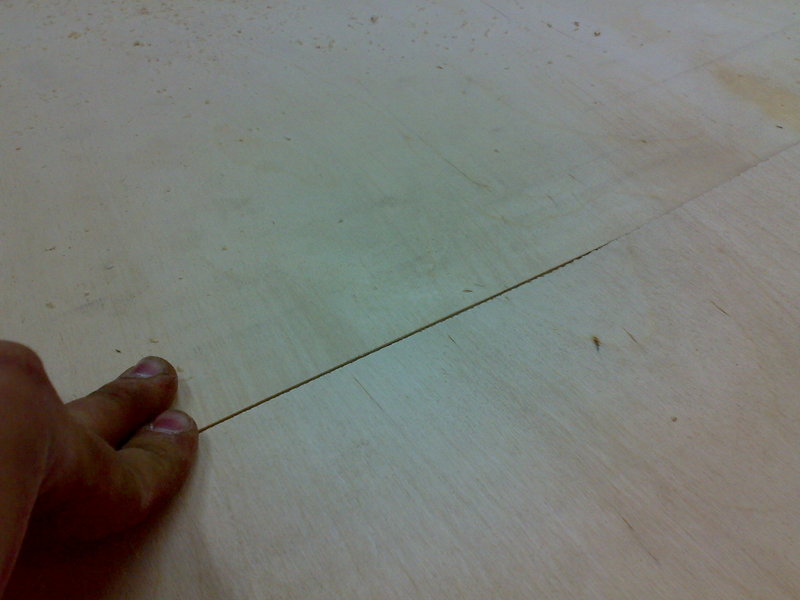

Состыковываем два листа,завтра будем пробовать проклеивать...

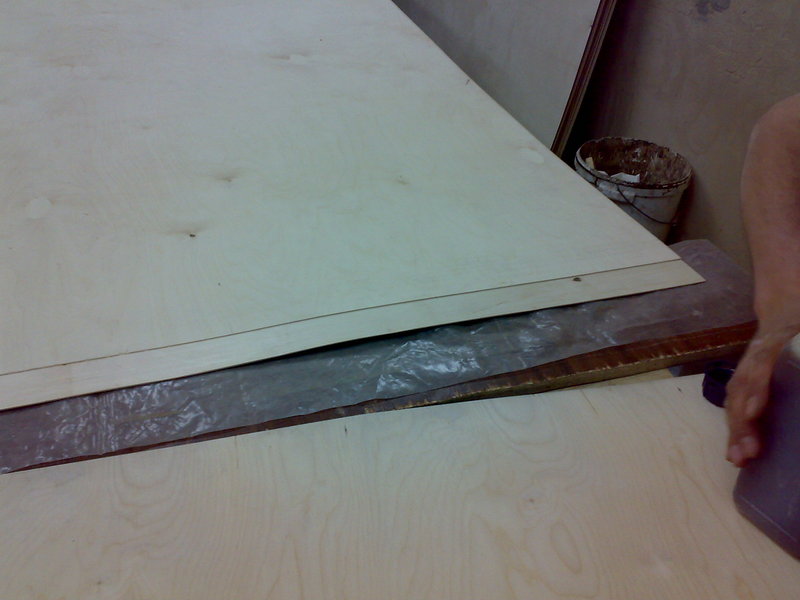

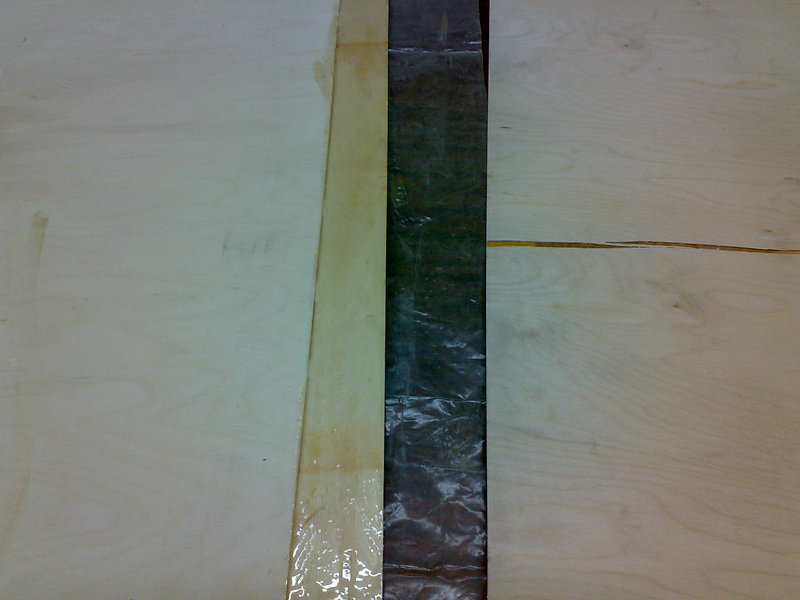

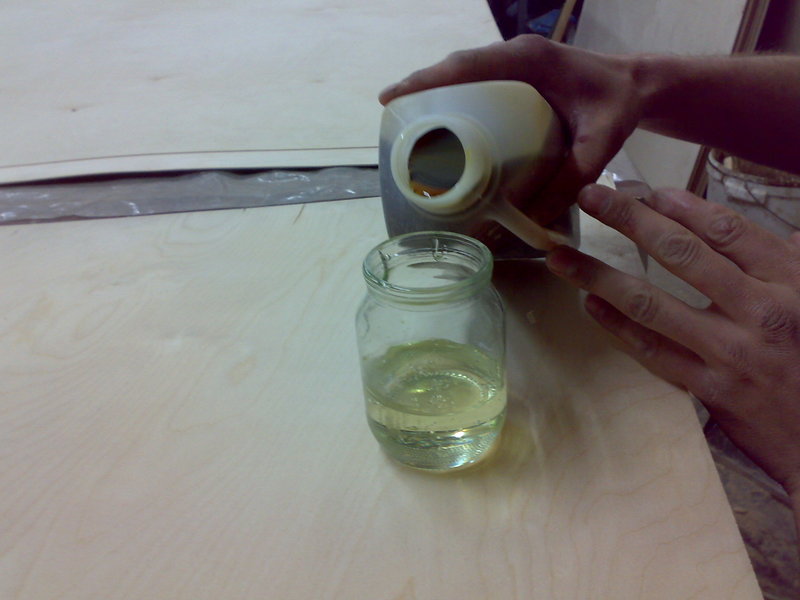

Подложили пленку

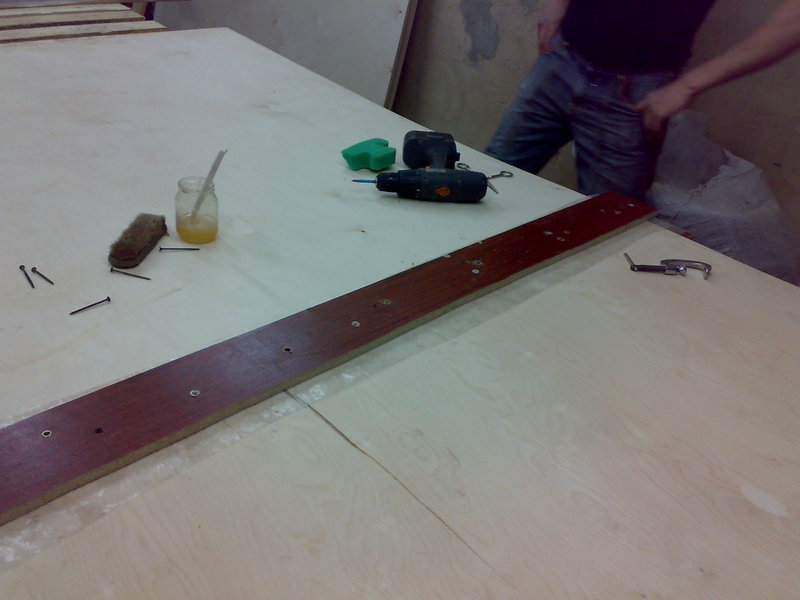

Закрепили сверху планкой

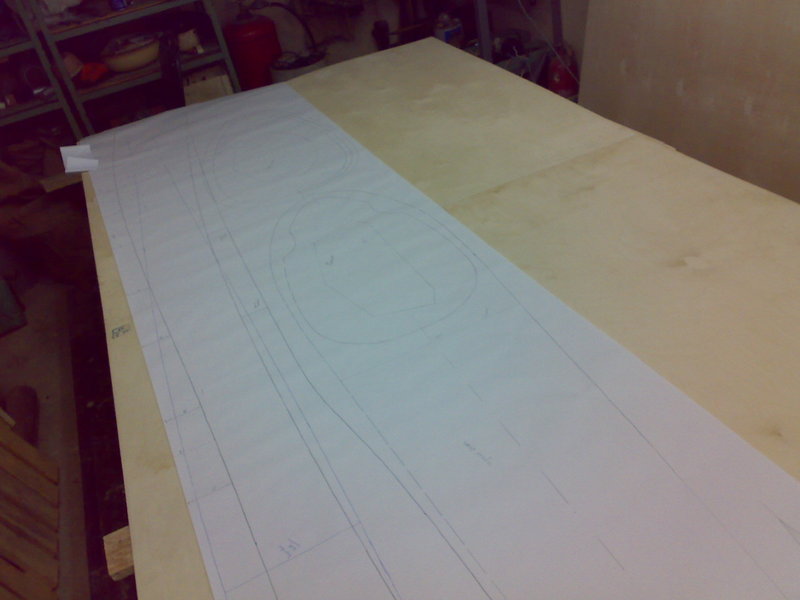

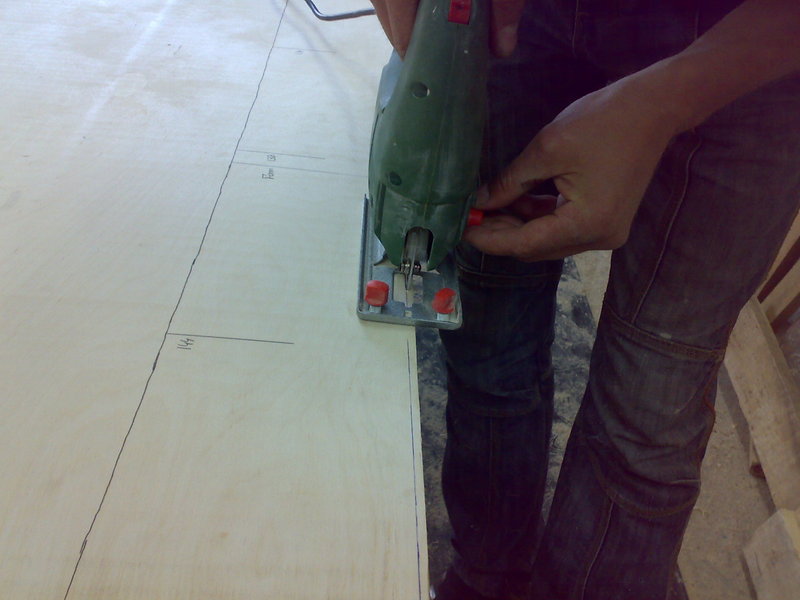

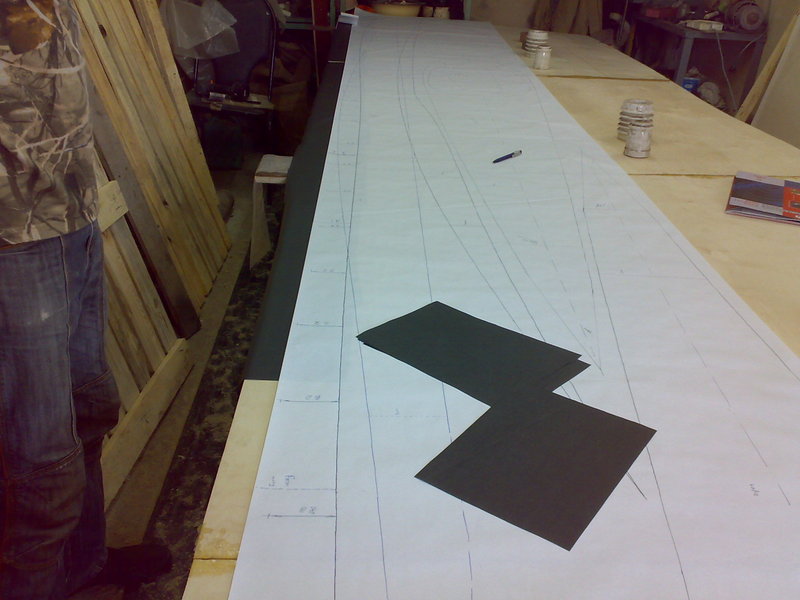

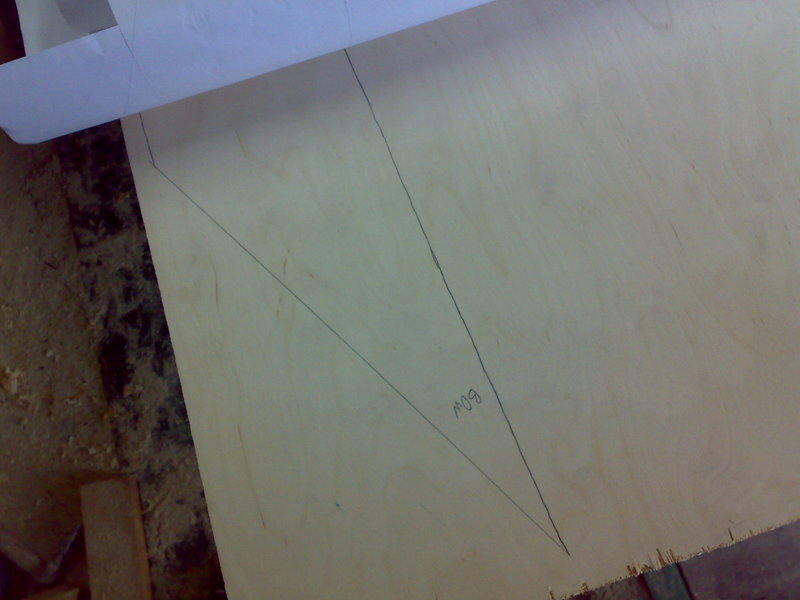

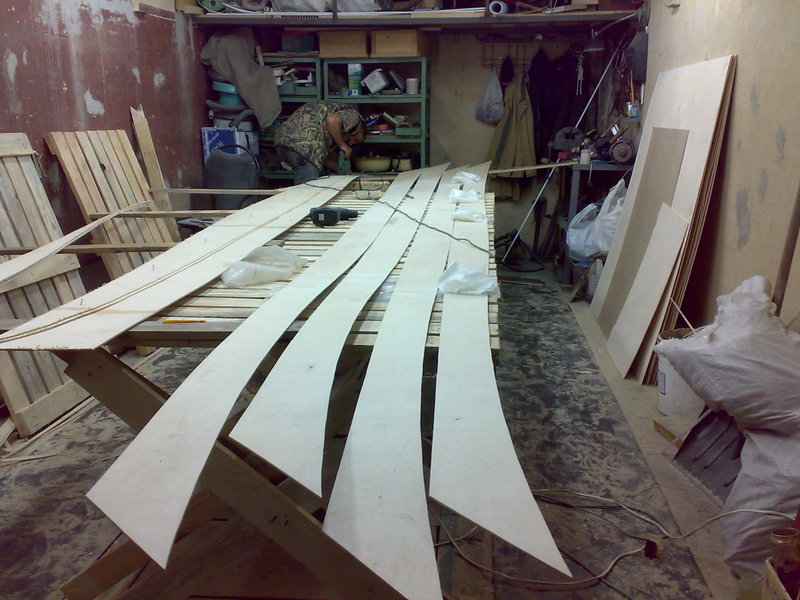

Перенесли изображение с помощью кальки

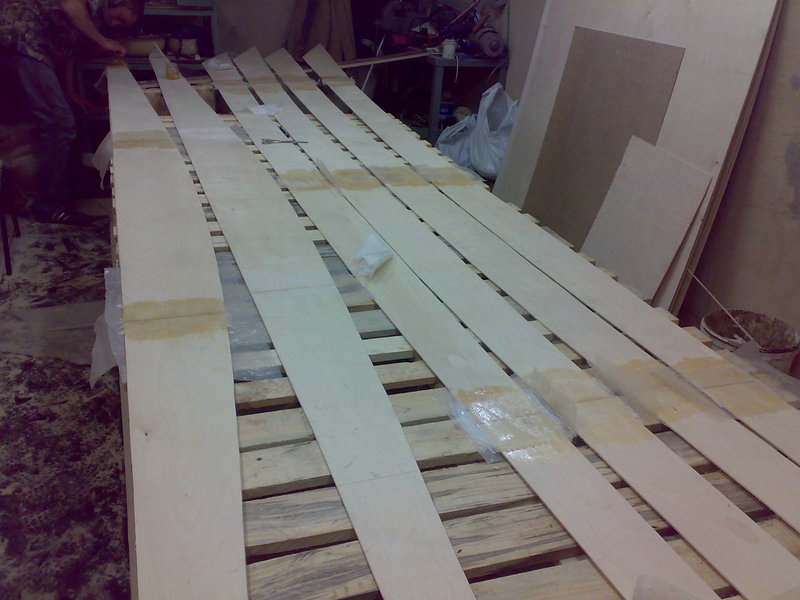

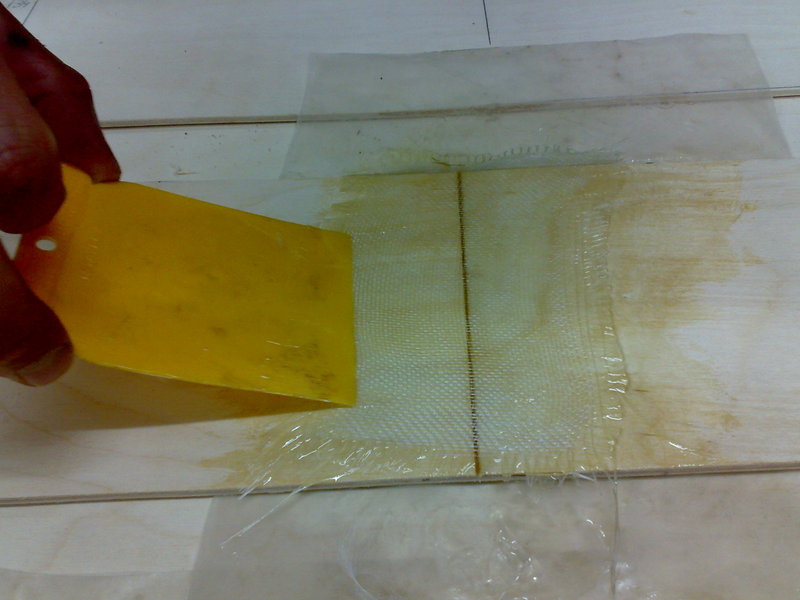

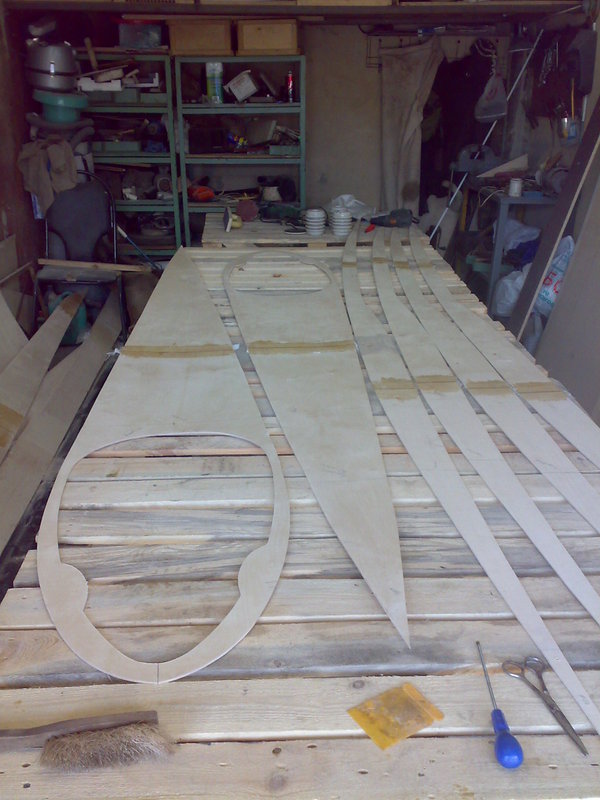

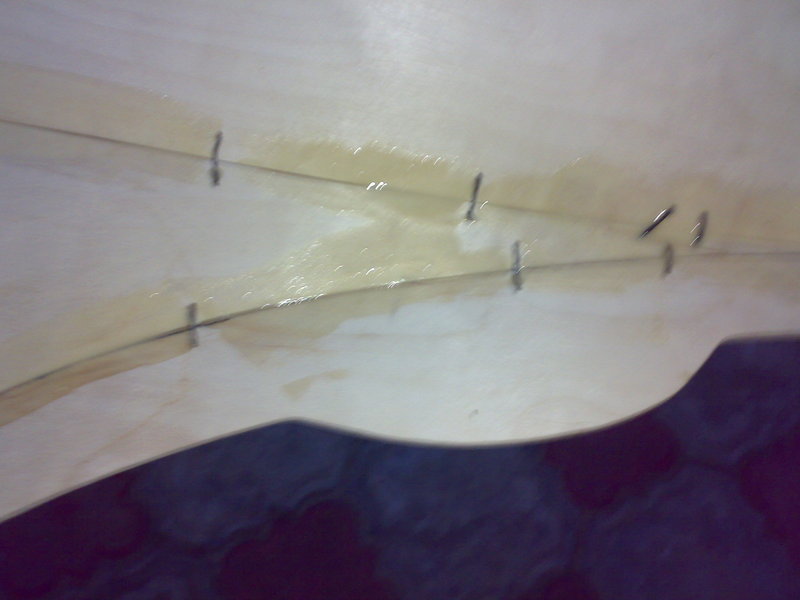

Соединение было действительно слабым,но все исправили полоски стеклоткани





Комментарии (44)

Олег Александрович19:34 27.04.2011#
эм..у меня вопрос по скреплению листов.
когда я начал делать каяк, думал как удлинить рейки
сначала взял рейку, срезал край как у вас, склеил..вроде выглядит прочно...
но...
провел тест: начал сгибать планку - тут же сломалась в месте скрепления, т.к. по длине то получается крепко, а если гнуть фанеру - то торцы не могут выдержать нагрузки..
я бы подумал над этим..хотя может и такого соединения хватит
Иванов Андрей19:58 27.04.2011#
Я за эксперименты!!! Ждем-с результата. У меня первое соединение "на ус" тоже хрустнуло. И ничего, приспособился
Олег Александрович20:02 27.04.2011#
Не, когда я позже сделал со скосом - результаты были отличные, гнулось как цельное дерево)
Советую сделать на небольшом кусочке ваш способ...и проверить)
andrey5721:22 27.04.2011#
если даже начнет хрустеть,будем клеить сверху полоску стеклоткани на шов,а на окончательной обработке сошлифовывать её.
Иванов Андрей05:21 28.04.2011#
Андрей, добавь хотя бы муки в смолу перед склейкой и на один мм недосостыковывай хвостики, чтобы в эту щель смолас мукой зашла. Так крепче должно быть
Иванов Андрей05:29 28.04.2011#
Как-то вот так
andrey5721:24 27.04.2011#
зато вид совсем другой на стыке шов пол мм,как единая.Жаль что стеклоткани нет качественной.
fatoom21:50 27.04.2011#
могу подсказать насчет стеклоткани, если есть в твоем районе фирмы занимающиеся тюнингом машин поспрашай там. У них должна быть всякая от 50 грамовых до стекломатов. либо на худой конец порыскать в рунэтах. Я у нас здесь в Украине нашел, написал но чет молчат пока...
Олег Александрович21:49 27.04.2011#
да и про состыковке шлифмашиной не видно)
Туман15:49 29.04.2011#
Хотел месяц назад таким же способом соединять, но на форуме Катера и яхты прочитал, что соединение не прочно. Клеевой шов прочен, но ломается фанера. И для изгибов из-за разности напряжений не подходит. Правда не помню о какой толщине шла речь.
Что то мне подсказывает, что подобной фрезой, можно было и заусовать....
Надеюсь, что все таки эксперимент удастся.
Иванов Андрей04:39 30.04.2011#
Докадываю: попробовал склеить в стык и с двух сторон проклеил стеклотканью. Результат вполне приличный.
Иванов Андрей05:29 21.05.2011#
Что-то статья "остановилась". Хочу подзадорить свими результатами
Дмитрий03:29 17.05.2012#
Каяк просто супер!!! я уже не один год как увижу воду на природе, только и думаю о каяке! Мне нравитса такой как у тебя - морской, если есть чертежы может поделишса ) буду очень благодарен! (dima_12_km@mail.ru)
fatoom07:15 07.06.2011#
Как у тебя детали подогнаны , комар носа не подточит)))
andrey5720:58 08.06.2011#
старались
Дмитрий21:52 20.06.2011#
Добрый день Андрей! Увидел твой отчет о постройке в Интернете. Так как сам я живу в Орле, то увидев на фото машину с 57 регионом решил написать.
напиши адрес своей почты
andrey5716:25 27.06.2011#
andrey-avtodiler@rambler.ru
Иванов Андрей19:46 17.06.2011#

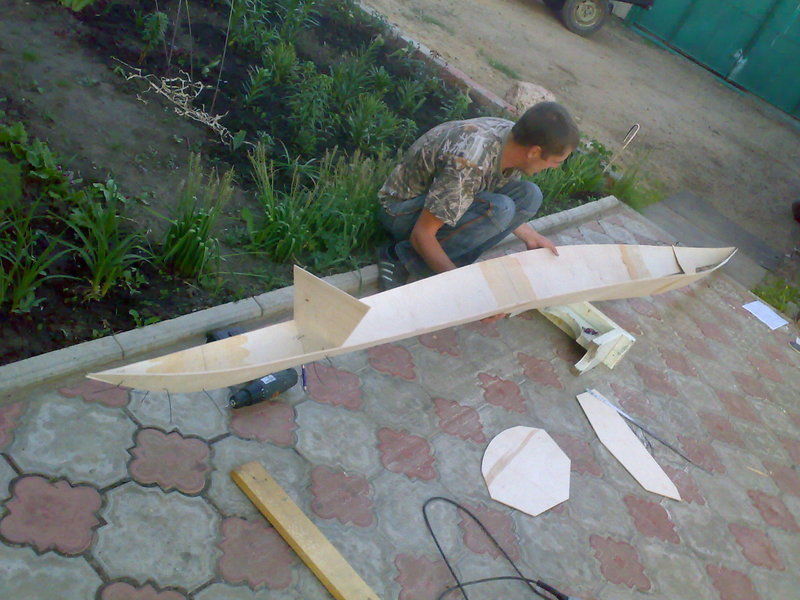

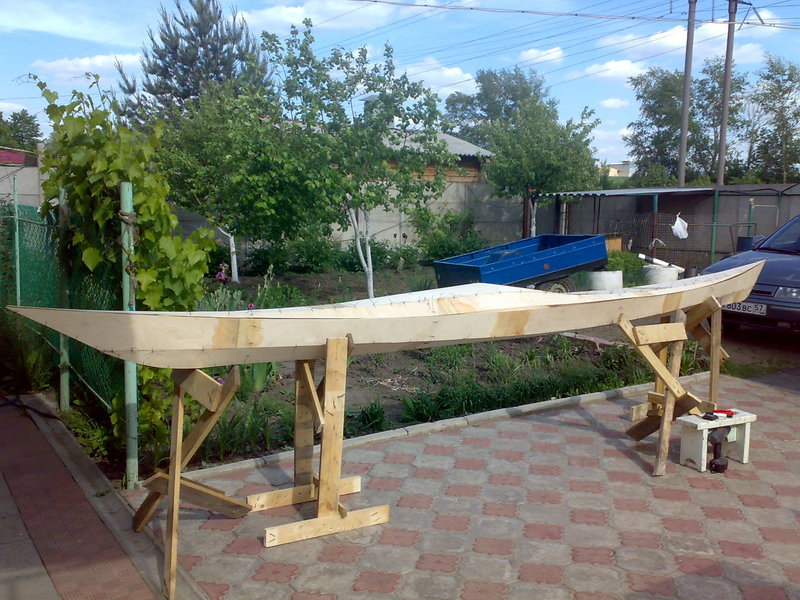

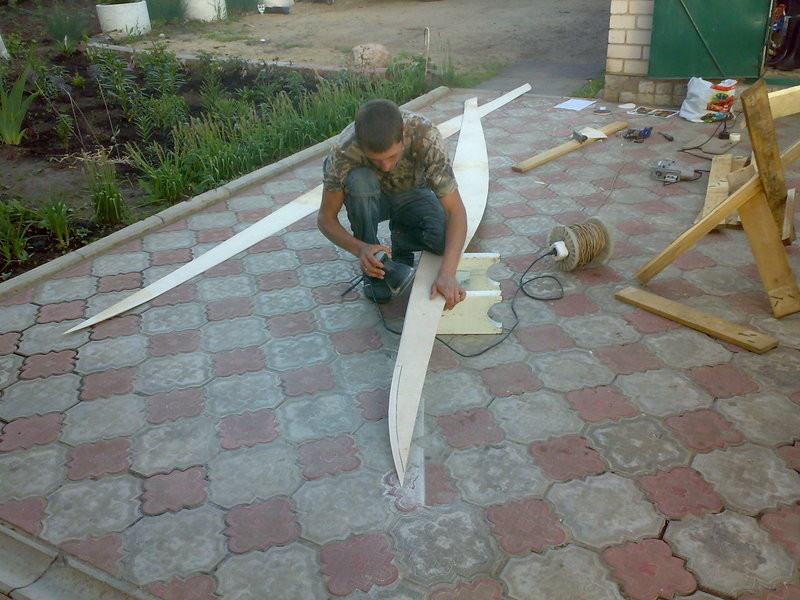

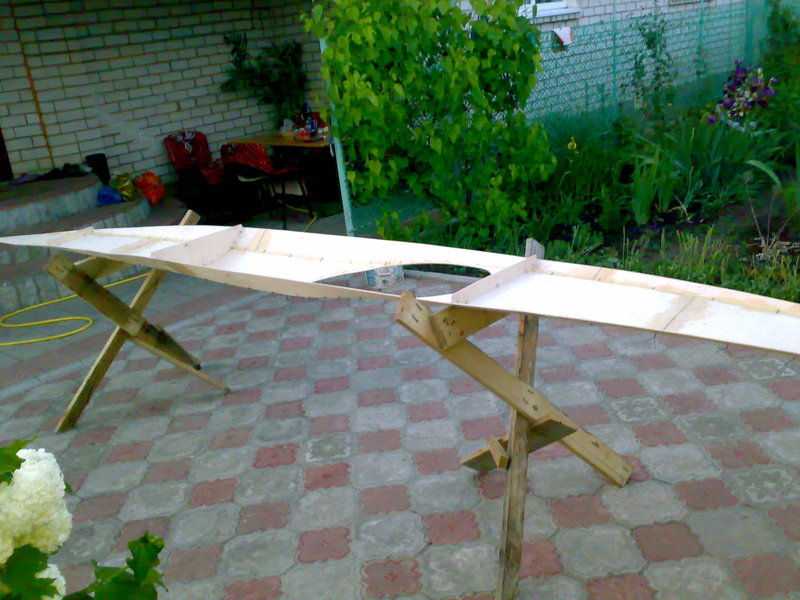

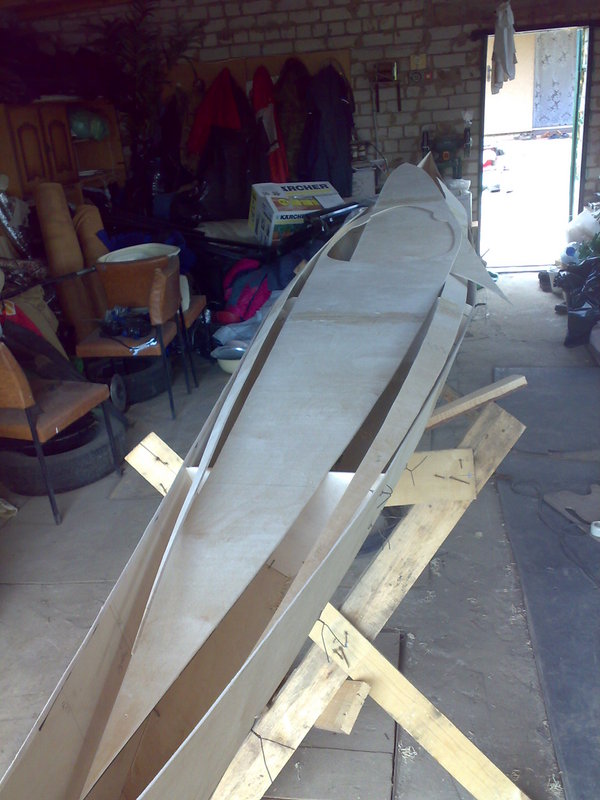

Вот вам для затравки, штоб не спали :-) Верх еще не покрыт стеклом.

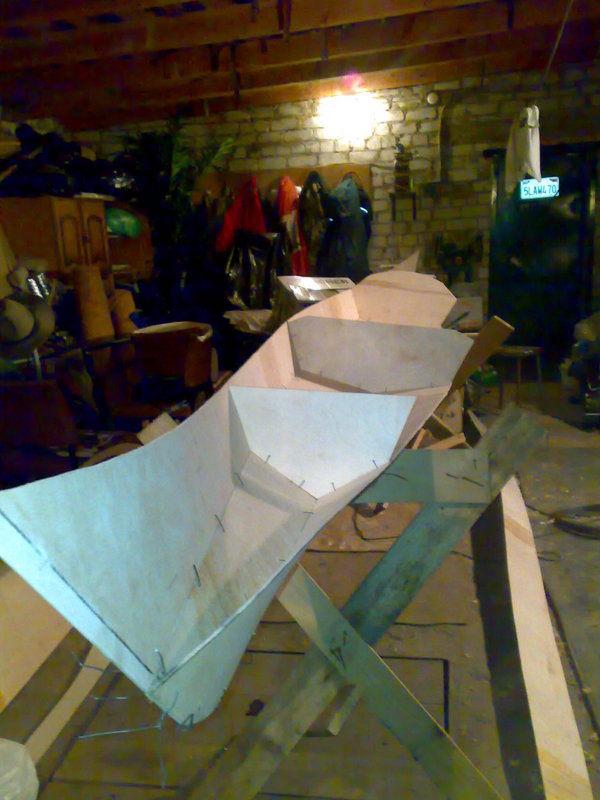

Иванов Андрей15:54 18.06.2011#

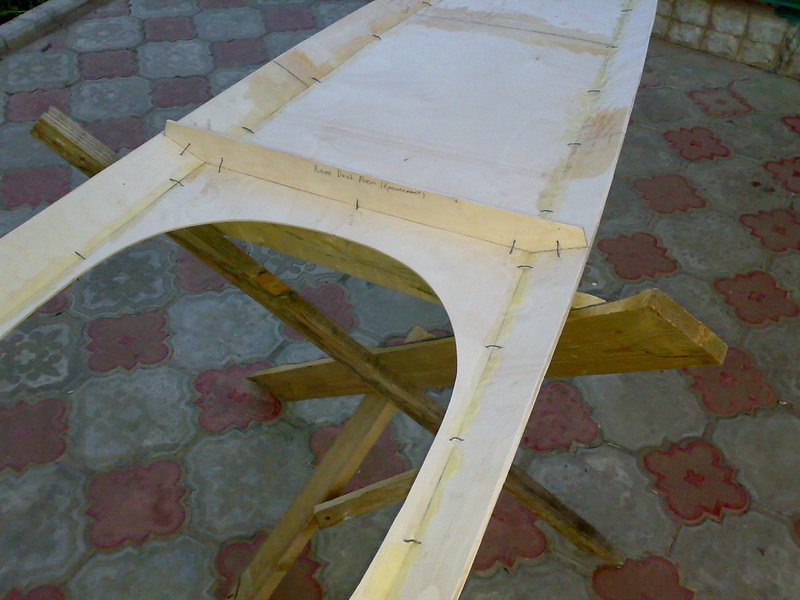

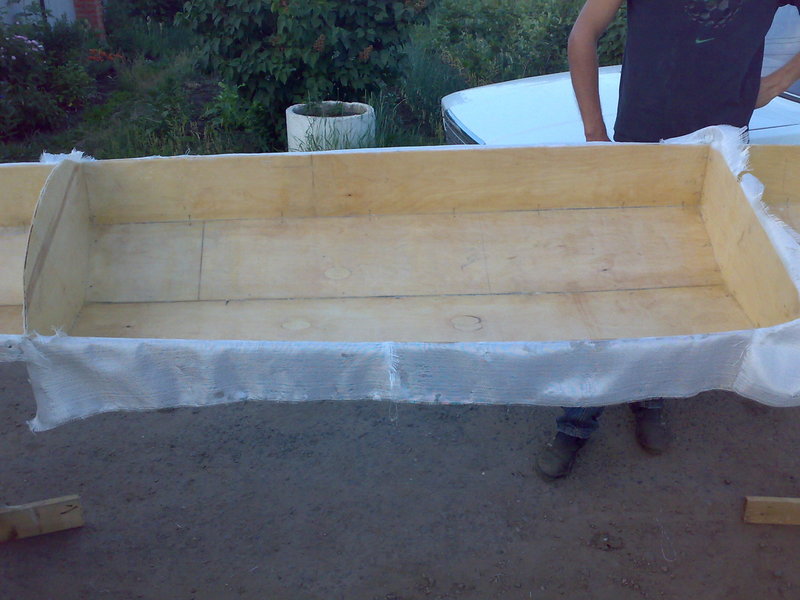

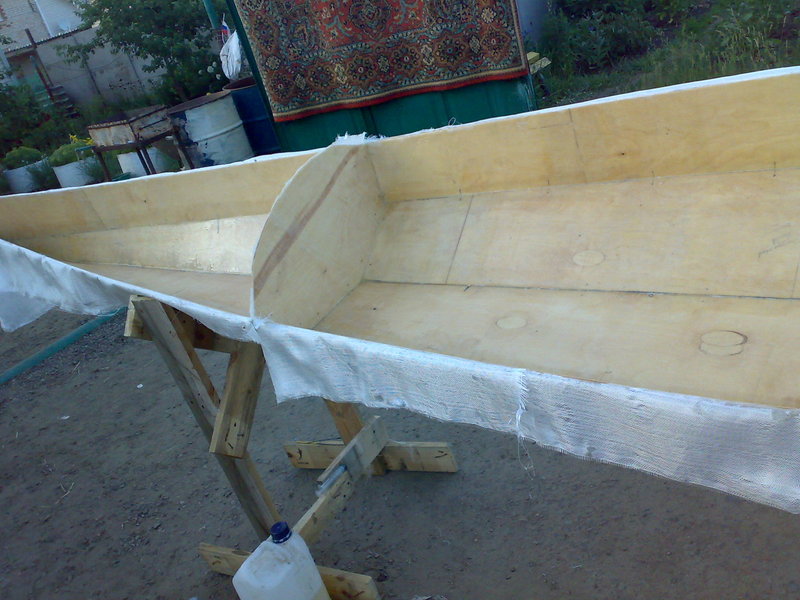

А это уже под "стеклом"
fatoom01:40 20.06.2011#
Блин я теперь вообще сон потеряю....
fatoom17:55 16.07.2011#
Чувствую, увидим уже на воде, лодку.
Revolver07:27 30.01.2012#
Пол царства за чертеж!!!

stranger-ranger@mail.ru
rid03:34 23.04.2012#
чёт, как то привстало строительство чтоль?
Алексей01:39 01.07.2012#
а чертёжик с размерами не выложишь.
Nikolas03:39 29.08.2012#
Чёртеж ПЛис очень надо... Хочу успеть в этом сезоне поплавать еще.
Nikolas03:39 29.08.2012#
nikolas17_83@mail.ru
\
alex01:30 14.09.2012#
Чертежик если можно очень понравилась модель хочу такойже 645374@mail.ru
andrey5705:59 17.09.2012#
Интересно как чертеж то дать?)))))по факсу...........
alex21:04 24.09.2012#
по факсу деиствительно тяжело)))))) но это не номер это имэил
Василий Тёркин07:34 13.11.2012#
Класс!!!
Респект и уважуха...
Блин, хочу попробовать...
Тоже, пол царства за чертеж :-)
andrey.f@poli-mat.ru
a_denis20:35 13.11.2012#
Зачем полцарства? Три тысячи рублей делов http://www.clcboats.com/shop/boats/kayak-kits/light-touring-kayaks/shearwater-17-touring-sea-kayak-kit.html
matuzyaka20:38 29.12.2012#
Если есть возможность поделитесь и со мной чертежами плиз. matus@ukr.net
Sashko06:23 21.01.2013#
Класс !!! вы мастер !!! если можна плиз чертеж Шервотера 17 HSM2009@i.ua
Largo06:35 21.01.2013#
andrey57 Очень понравился!!!! Прошу помогите!!! Поделитись с чертежами Shearwater 17. Готов отблагодарити в разумных приделах!!! приму чертежи в любом формате! fannnys@ukr.net
Владимир05:52 08.02.2013#
Просто засмотрелся и на работу, и на изделие. Молодцы!!!
У самого руки зачесались. Помогите, пожалуйста с чертежами.
В любом виде. azarnikov@ukr.net.
matuzyaka11:05 09.02.2013#
ух сколько нас тут, халявщиков
Бурлаченко Евгений05:12 27.02.2013#
Для халявщиков есть предложение - купить в складщину чертежи в CLC.
Иванов Андрей15:07 28.02.2013#
... или освоить программу Фри Шип
Виталий06:06 04.06.2013#
У Вас все так здорово получилось! Уже некоторое время пытаюсь найти чертежи на этот каяк, плохо разбираюсь в компьютерных программах, можно и мне присоедениться к халявщикам? Очень хочется попробовать построить! Если есть возможность, пожалуйста, скинте чертежи.. oky-doky@ukr.net
Roman05:05 20.06.2013#
Уважаемый Андрей восхищён вашей работой ну уж очень понравился если не трудно поделитесь чертежами буду при много благодарен заранее спасибо))
Roman05:06 20.06.2013#
kolesni-roman@mail.ru
andrey5719:27 21.06.2013#
Чертежи в рулонах в натуральную величину.с радостью бы поделился
Но скопировать будет геморойно.проще вам самим заказать с сайта.
думаю желание построить должно победить жабу)!
Argon_one06:38 19.08.2013#
сит он топ тоже в натуральную величину? Строить не пробовали???
