Классический морской каяк Чесапик 17 (Chesapeake 17)


   Очень приятно видеть как сайт «обрастает» новыми самоделками. На мой взгляд, фанерный каяк – самый быстрый и при этом недорогой способ заиметь НАСТОЯЩУЮ лодку, которая не будет стоять на телевизоре как модель, а будет РЕАЛЬНО ПЛАВАТЬ.
  После постройки Утенка и Баракуды у меня появились планы на зиму – сделать настоящий морской каяк, не менее 5 метров длины. Выбор пал на Chesapeak 17 с дружественного сайта www.clcboats.com
  На этот раз решил без самодеятельности, а по инструкции и по лицензионным чертежам. Племянник живет в Америке, собирался в гости. Попросил его заказать и привезти. Согласился!
Итак, чертежи и инструкция  в руках, вечера длинные, печка коптит, маНитафон играет, чай заварен... Процесс пошел!

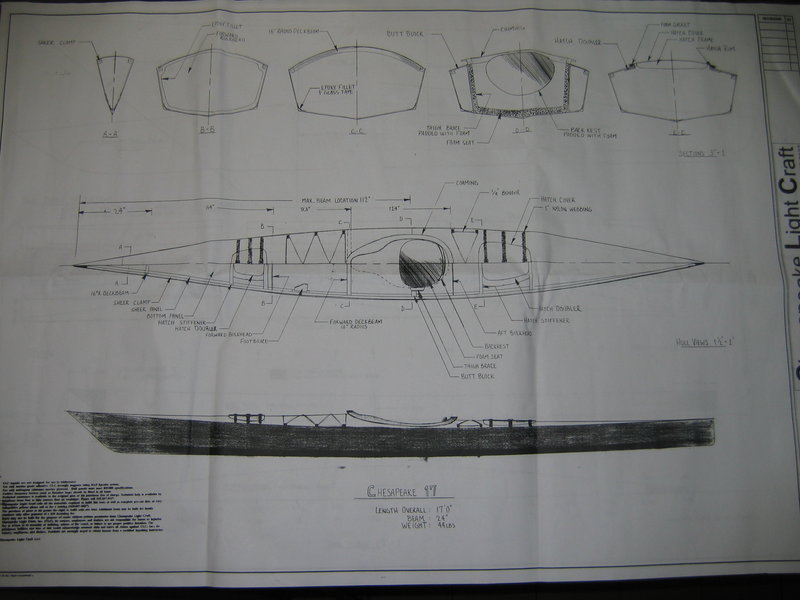

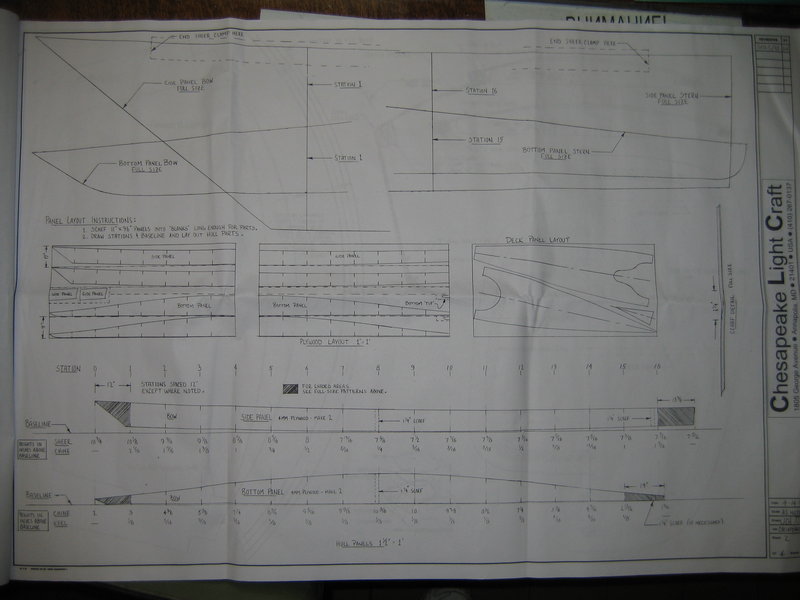

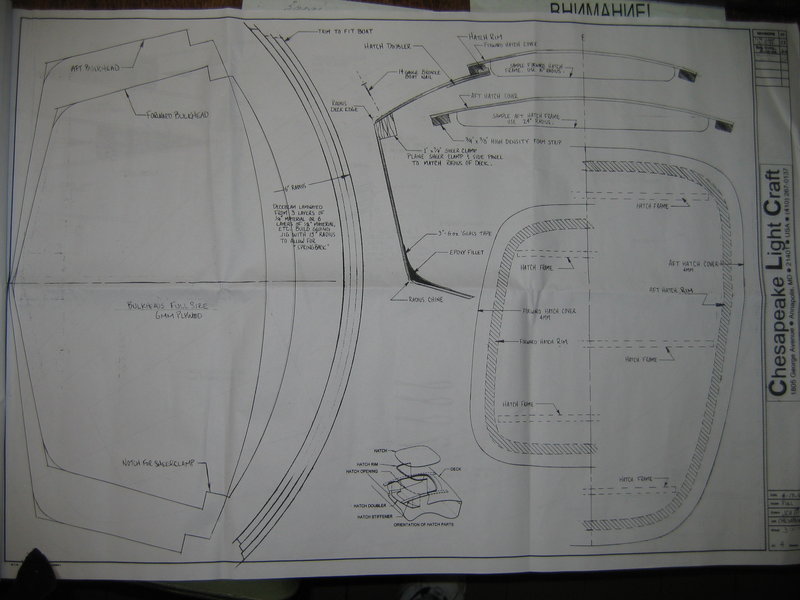

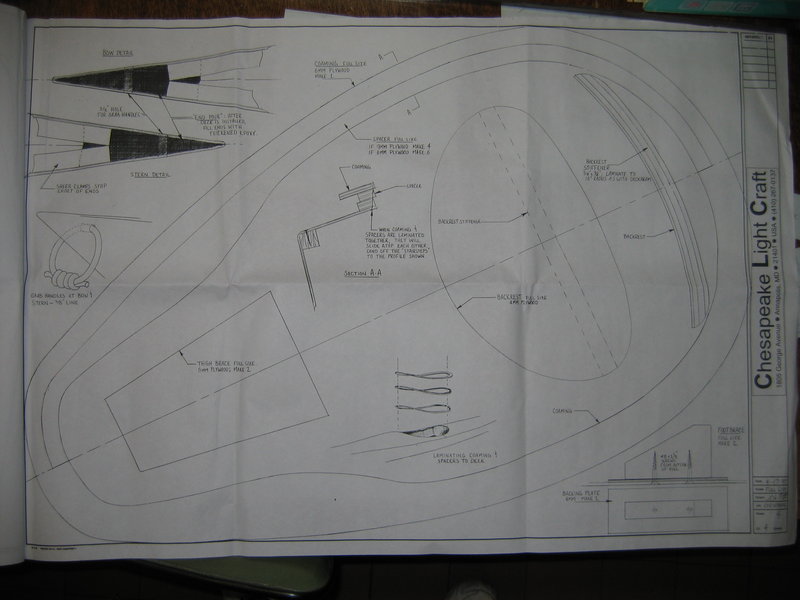

Вот так выглядят те самые "лицензионные" чертежи легендарного Чесапика, который прошел проверку временем. Шутка ли - с 1995 года не потерял своей привлекательности

А так выглядит инструкция по постройке каяка

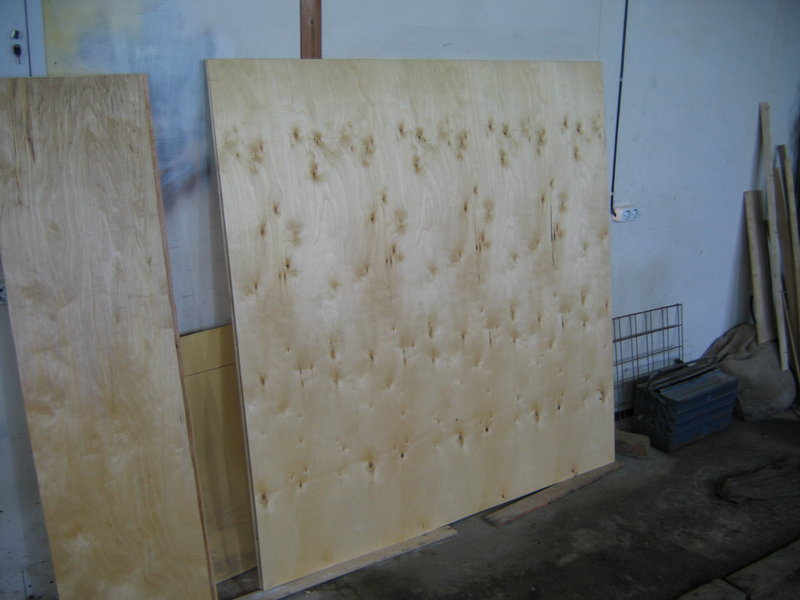

Далее очень обычно - берем фанеру...

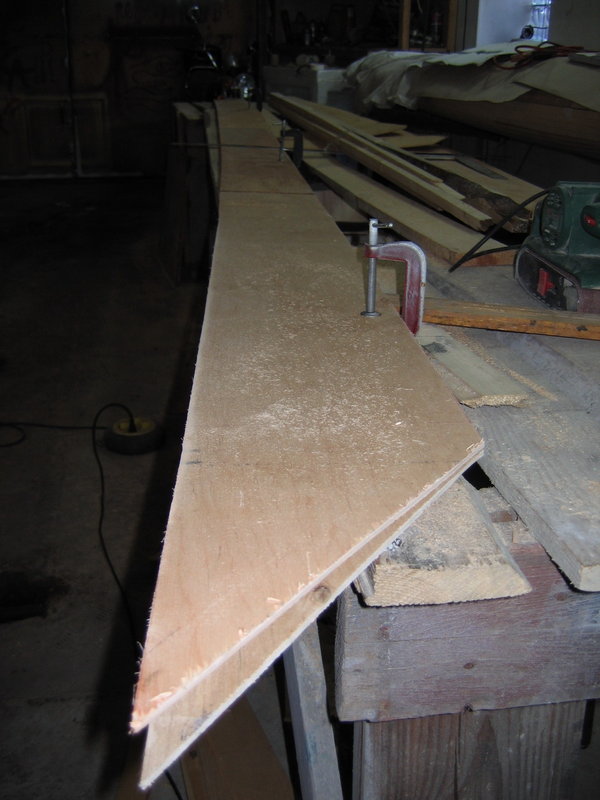

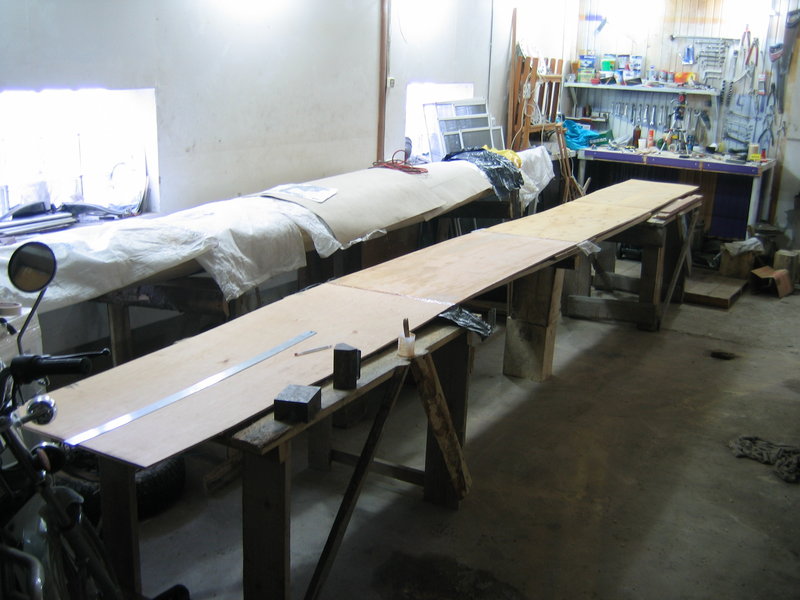

...пилим, клеим "на ус"

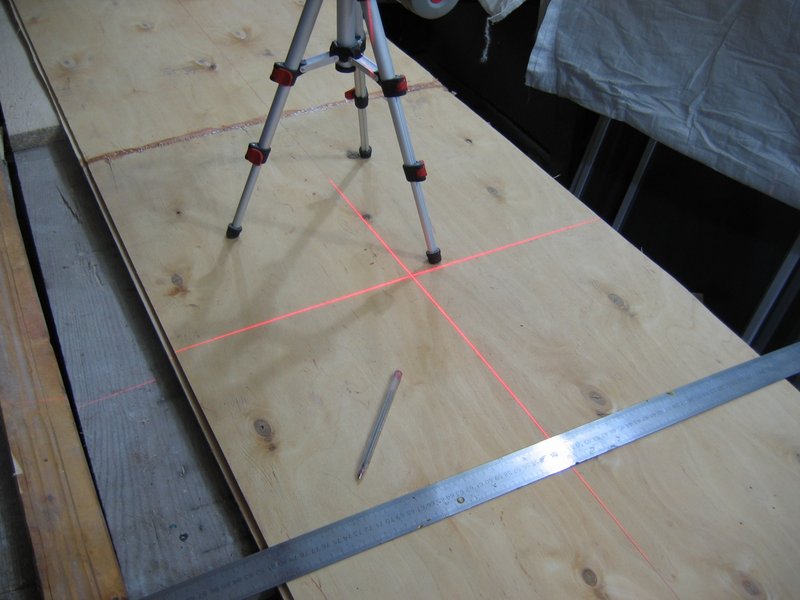

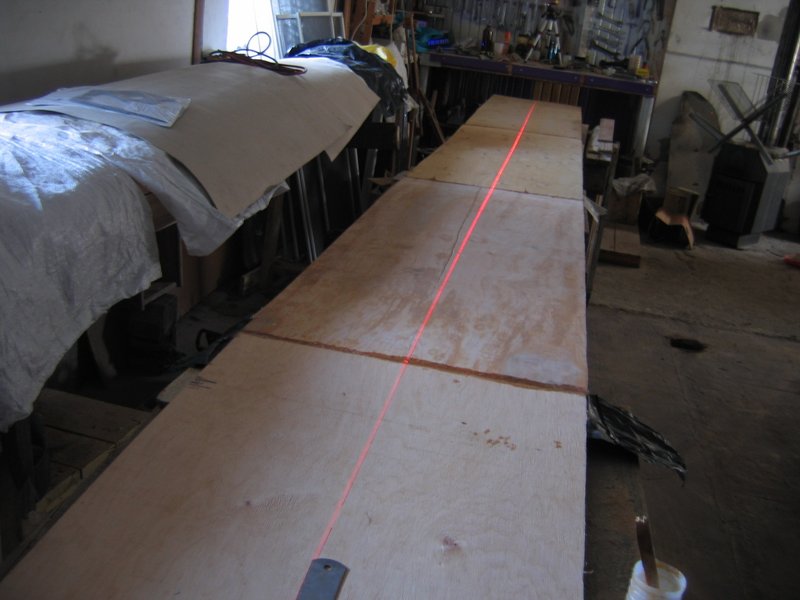

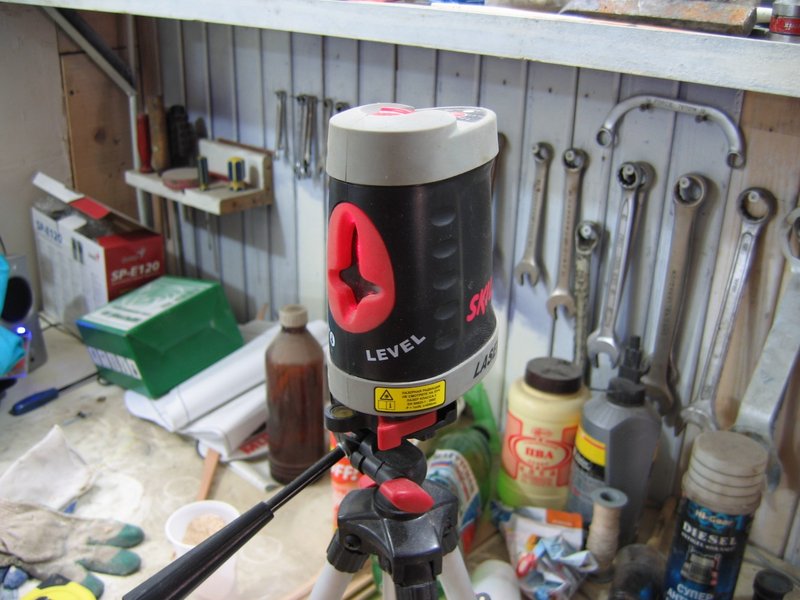

В этот раз использовал ЛАЗЕР. Очень удобно. Выравнивал листы при склейке, при разметке, "винт" смотрел при сборке (это далее)

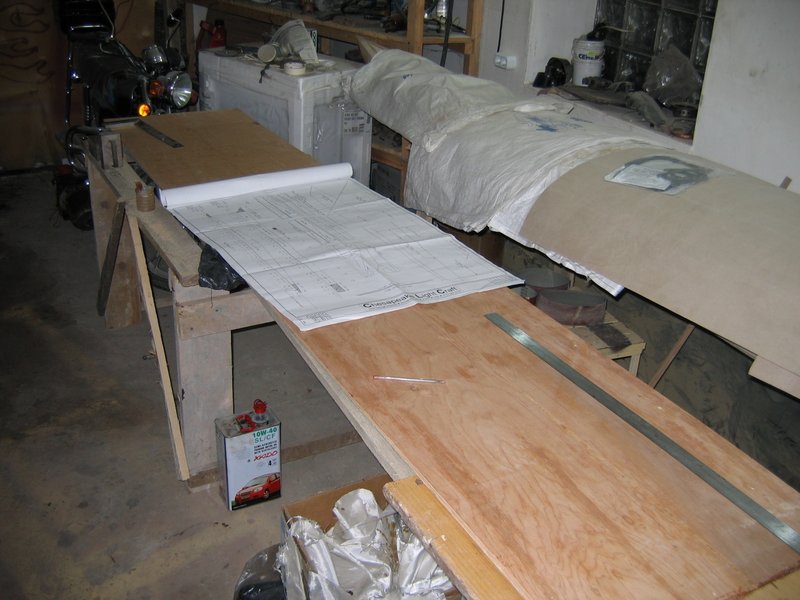

Размечаем на фанере дно и боковины

Выпиливаем.

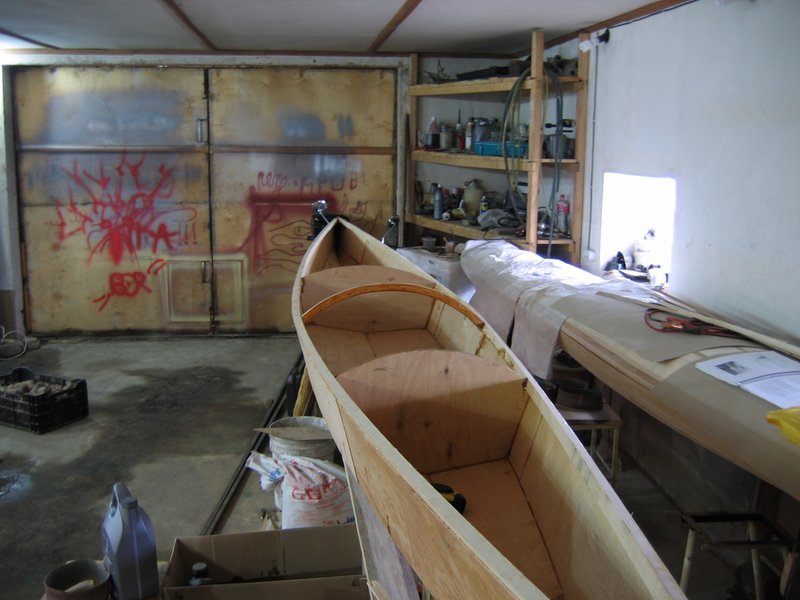

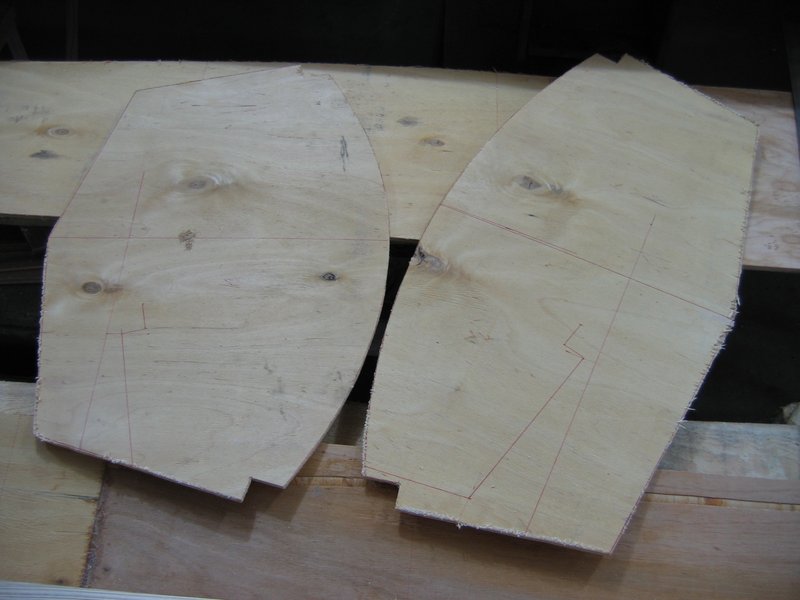

Заодно и переборки делаем

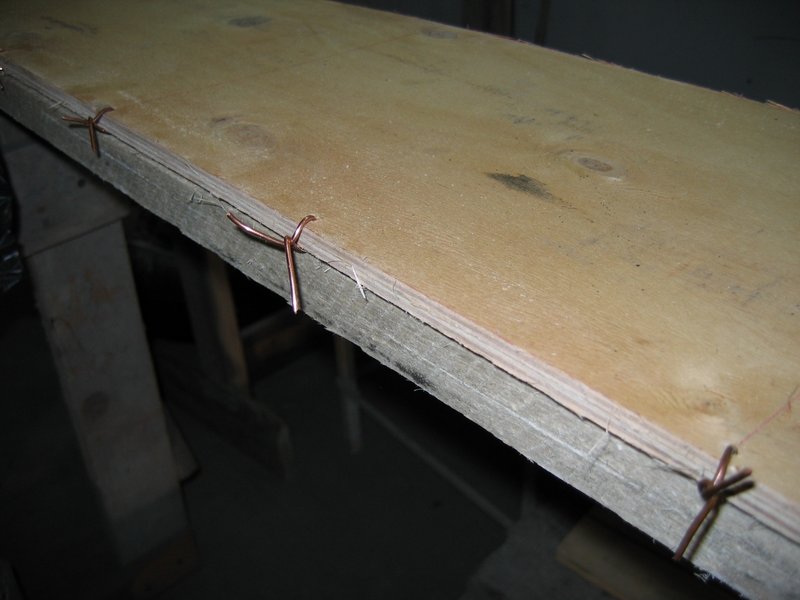

Связываем дно проволокой

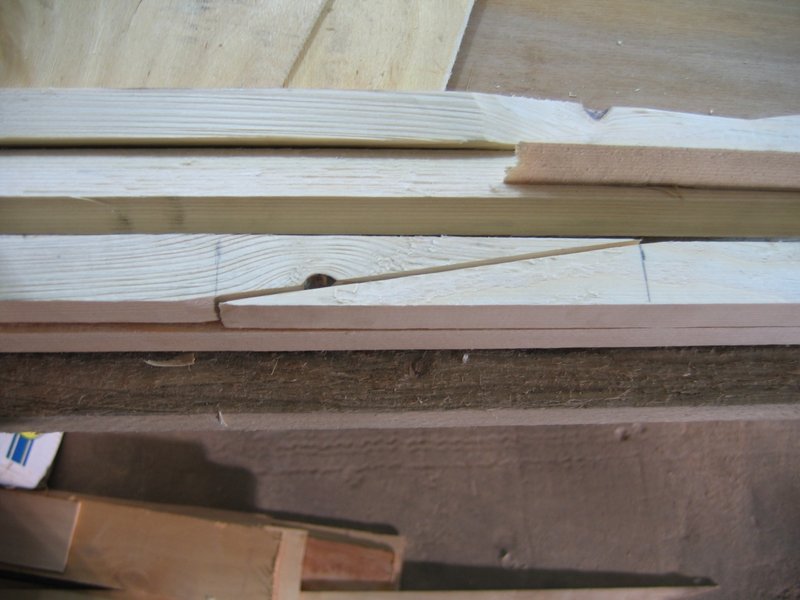

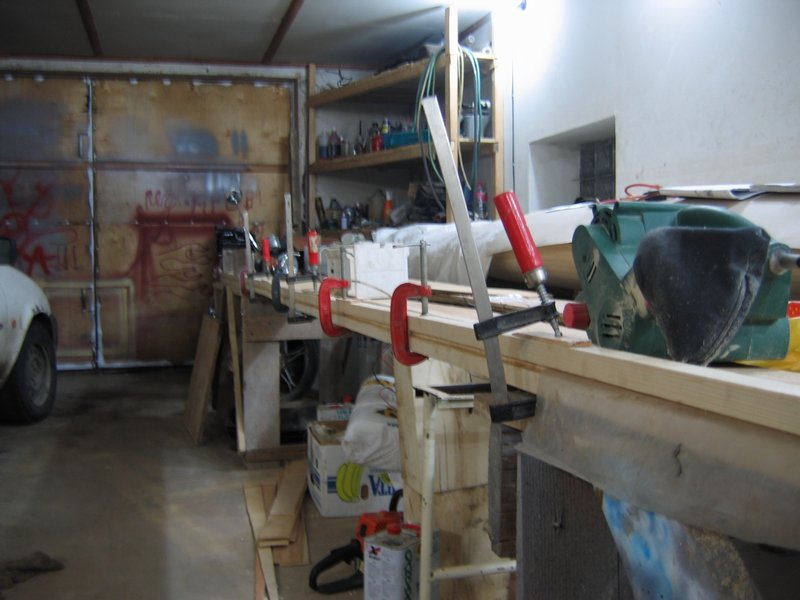

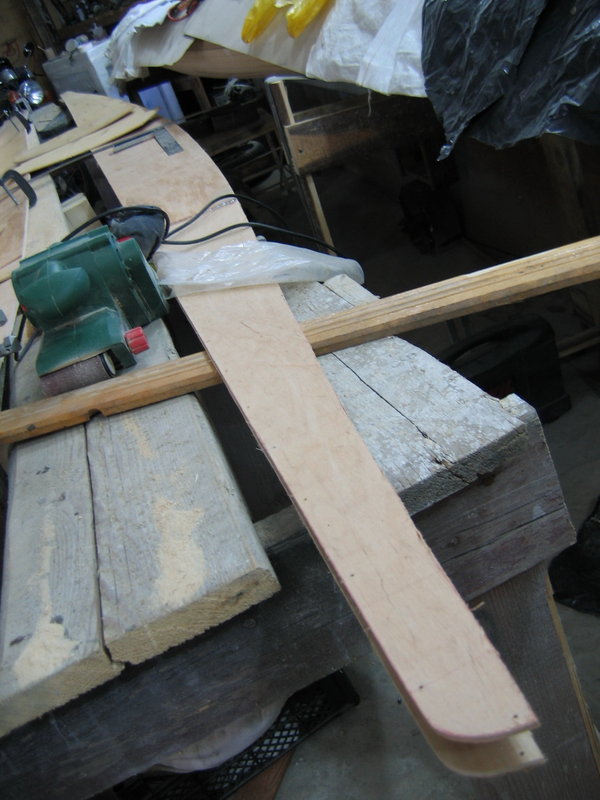

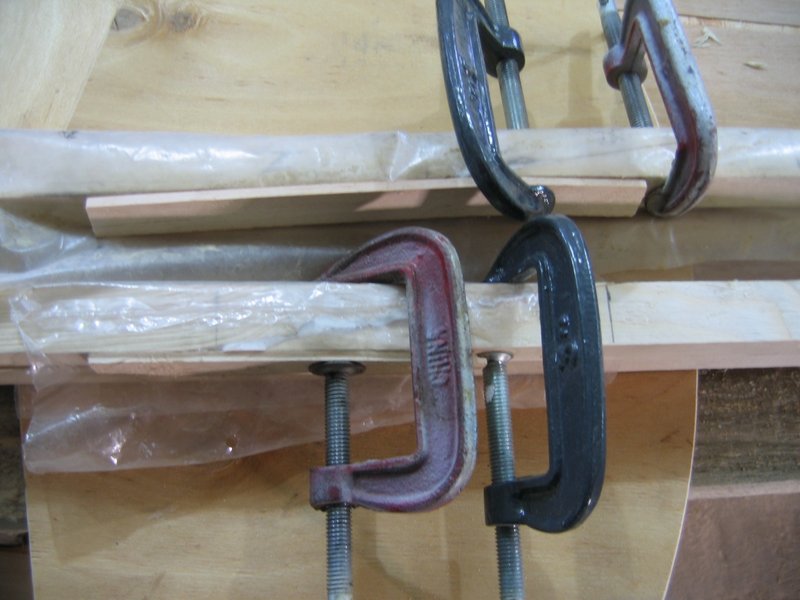

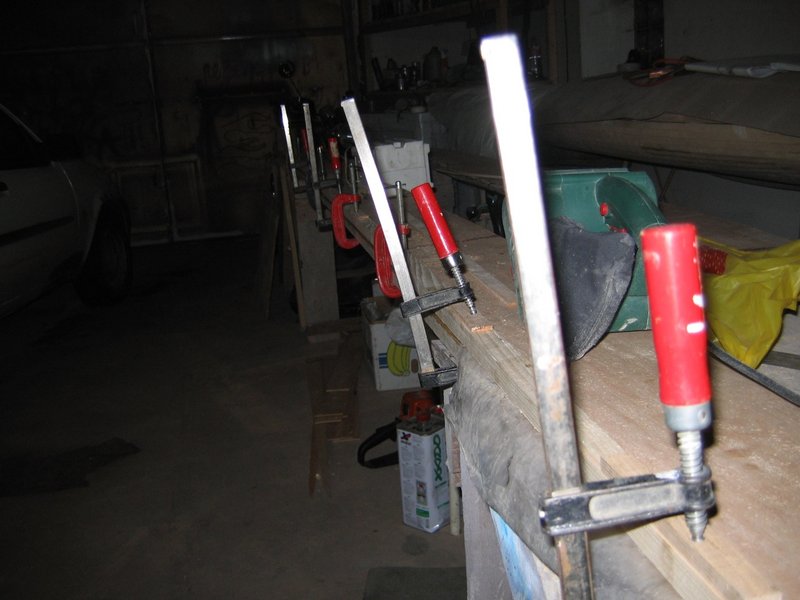

Бруски склеиваем "на ус". Клей ПВА.

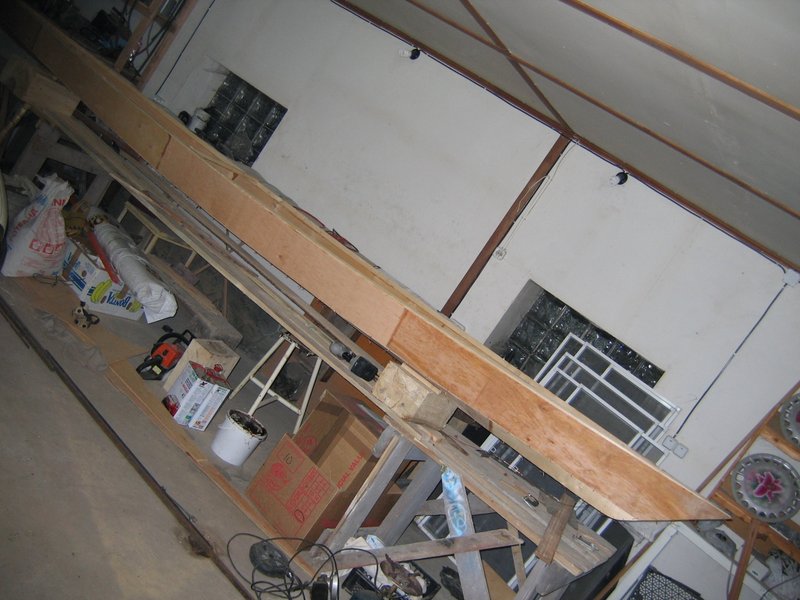

Бруски (привальные брусья) приклеиваем к боковинам

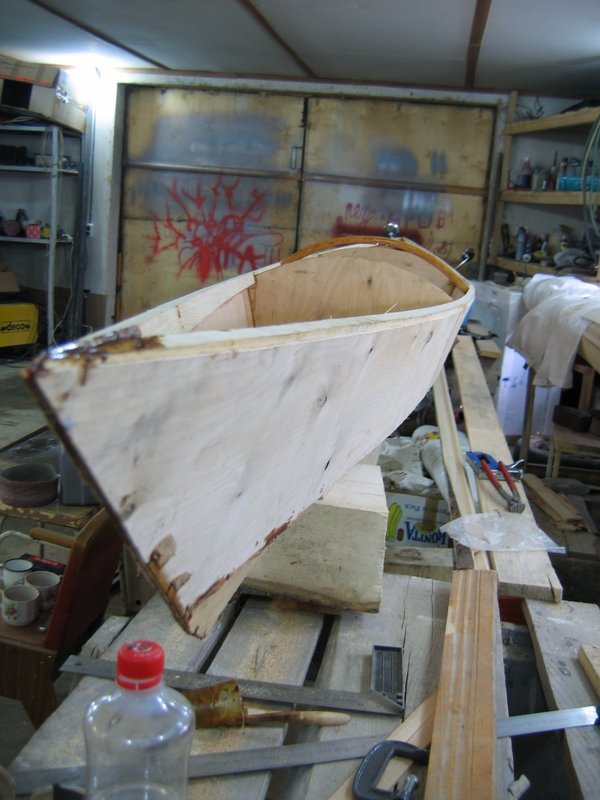

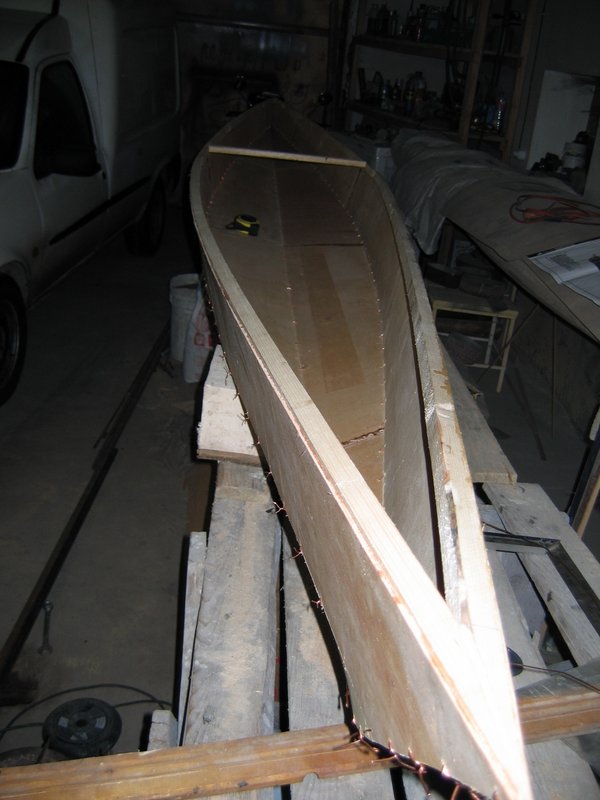

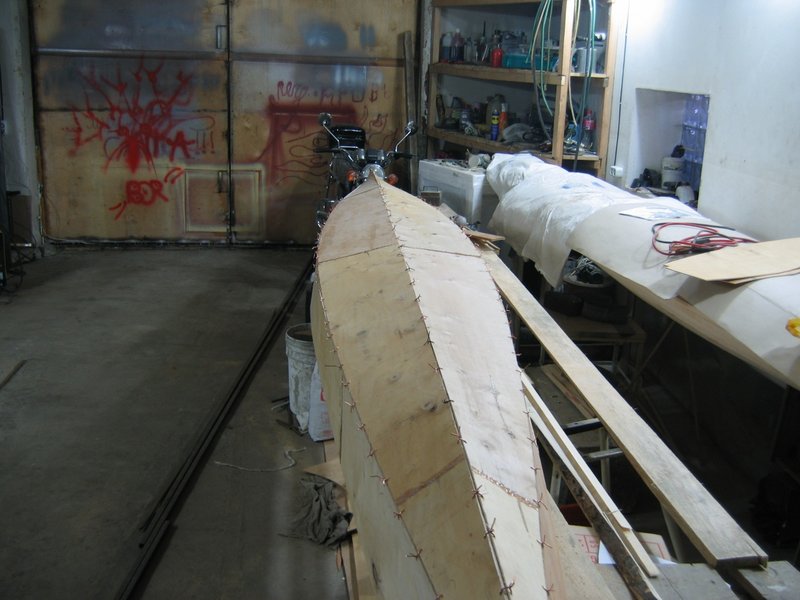

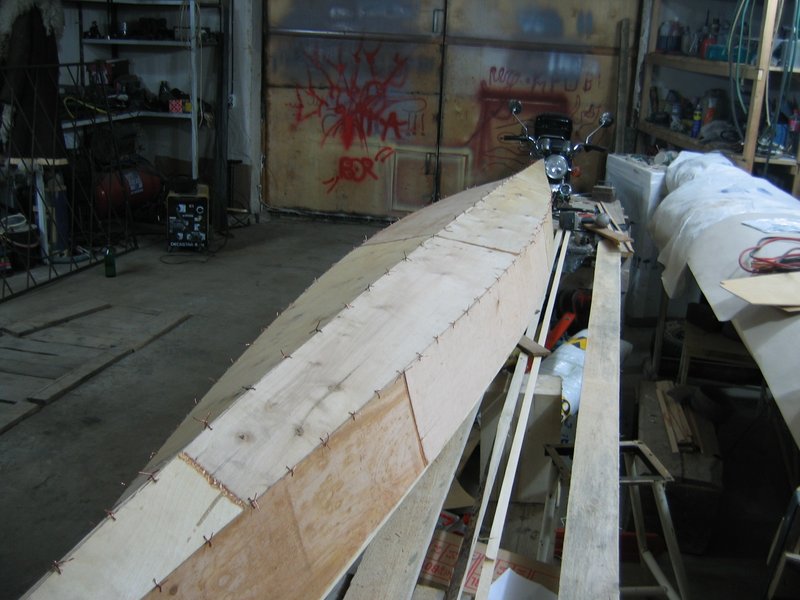

Далее собираем корпус. Так как сам метод постройки называется "Стич анд глю" (Shey i kley)? то соответственно сначала сшиваем медной проволокой (0,8мм-2мм) сквозь отверстия, которые через 10 см

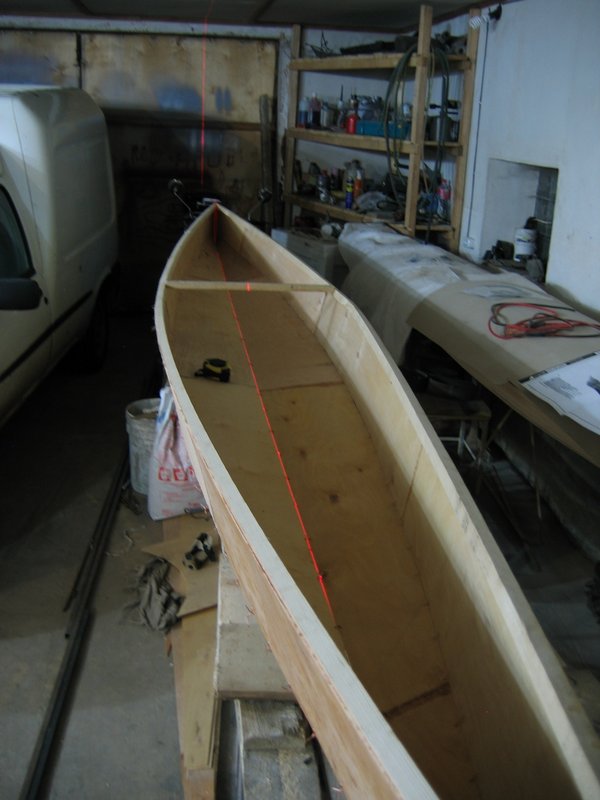

Выравниваем винт, пока клей не застыл

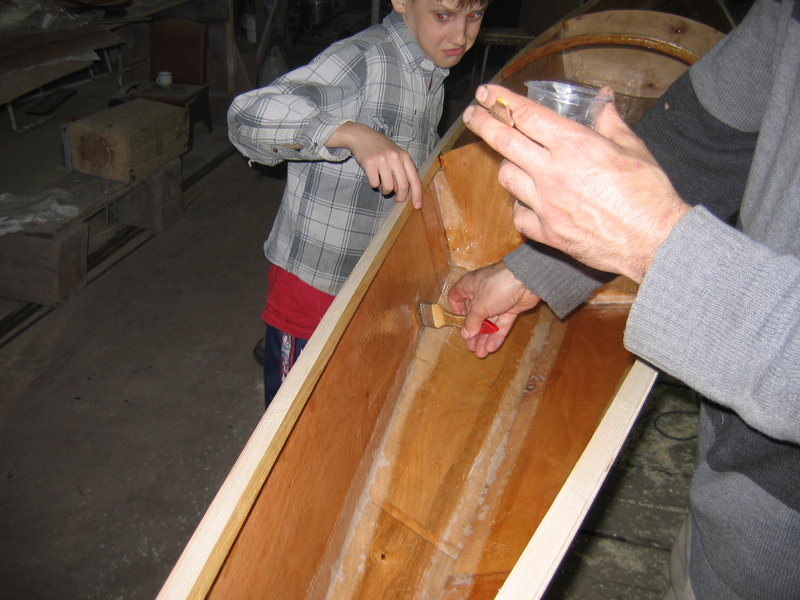

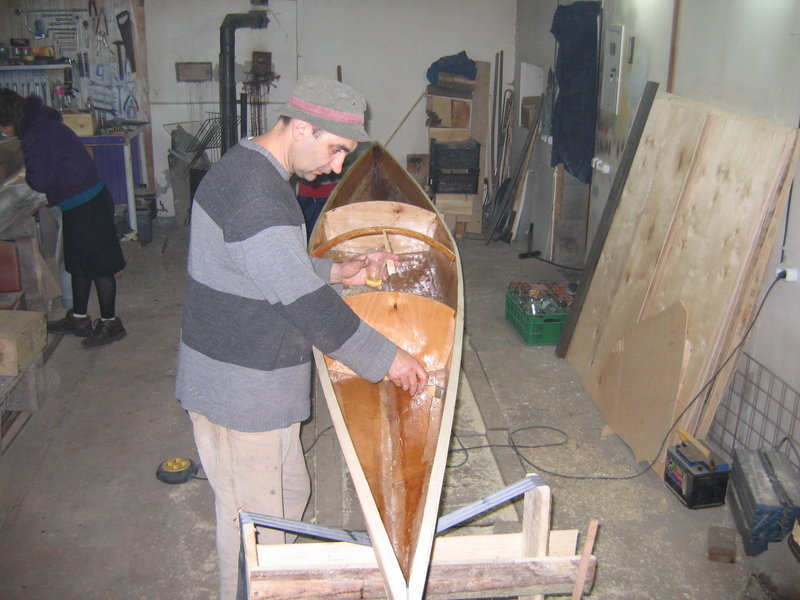

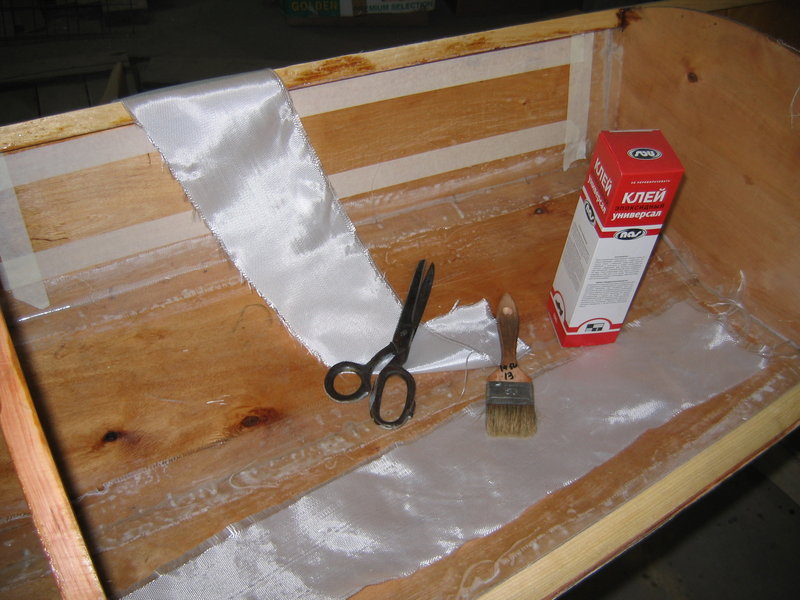

проклеил швы стеклотканью и покрыл внутренность эпоксидкой. Сначала жидкой (с растворителем), затем обычной

Вчера оклеивал дно стеклотканью. Вспомнил Олега из Тольятти, который нанес эпоксидку на поверхность, а потом покрыл стеклотканью, которая стала прилипать. У меня было чуть чуть не так: я покрыл первую половину тканью и эпоксидкой, перешел на другую сторону и... О, Ужас, там не хватало сантиметров пяти ткани, чтоб покрыть всю сторону. А с другой-то стороны было с запасом. Я давай отдирать, чтобы подвинуть. Тут-то я и вспомнил и Олега из Тольятти, и Фишмонгера, и Чапаева и даже Никиту Сергеевича Хрущева. Потом все как-то улеглось. В общем есть косячки, но об этом в самом конце, когда буду подводить итог.

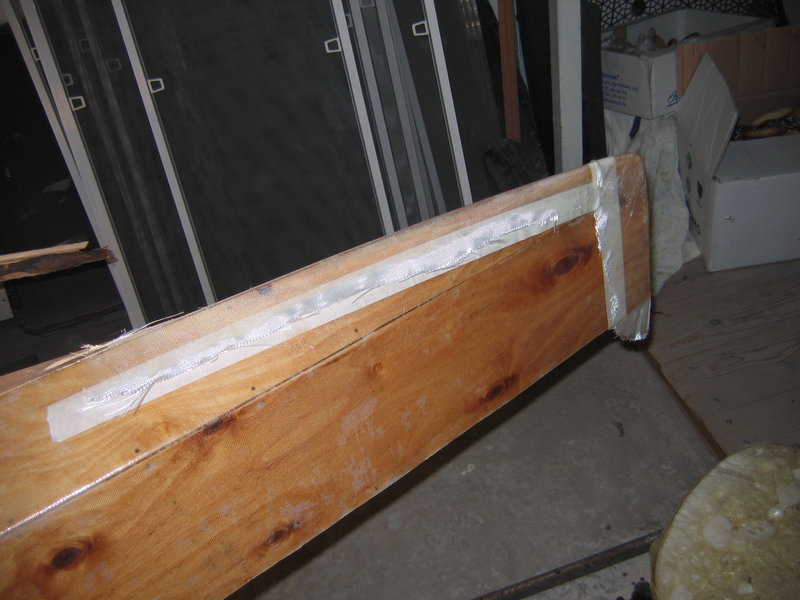

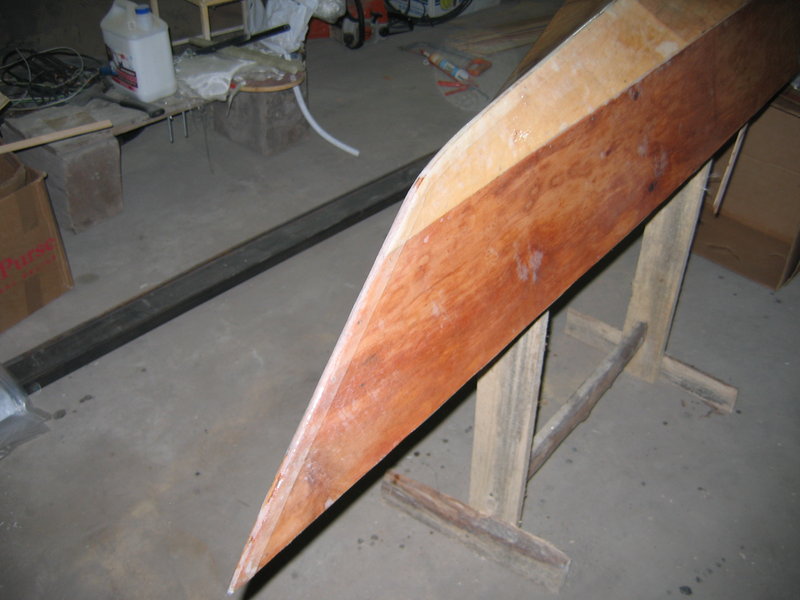

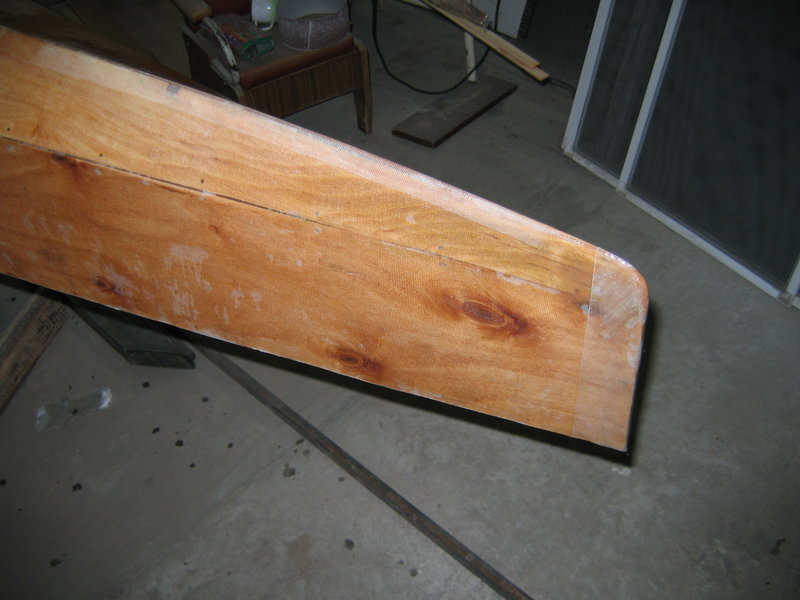

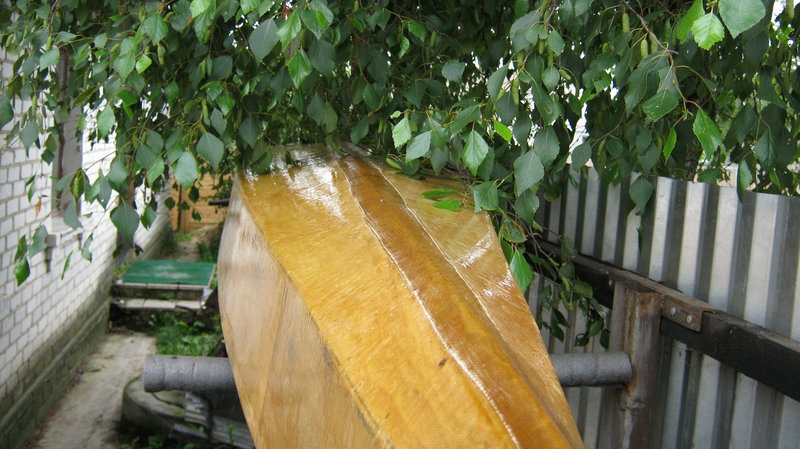

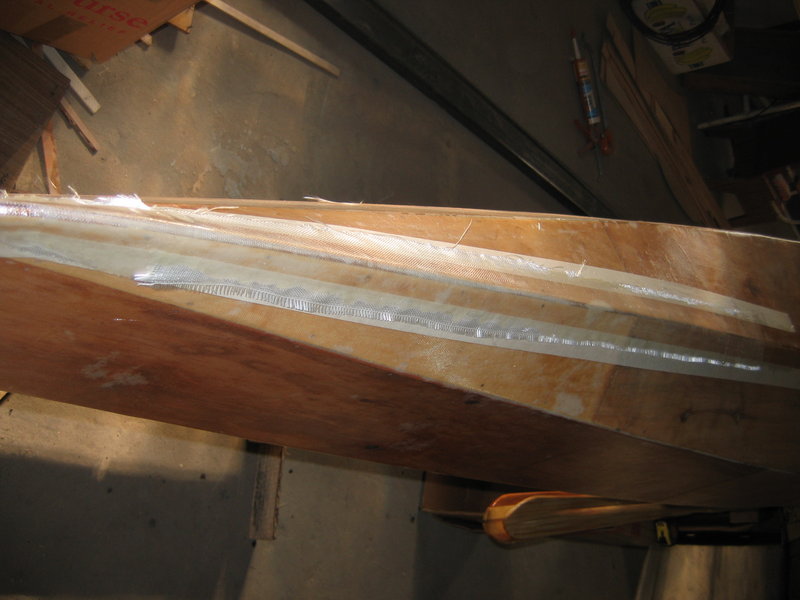

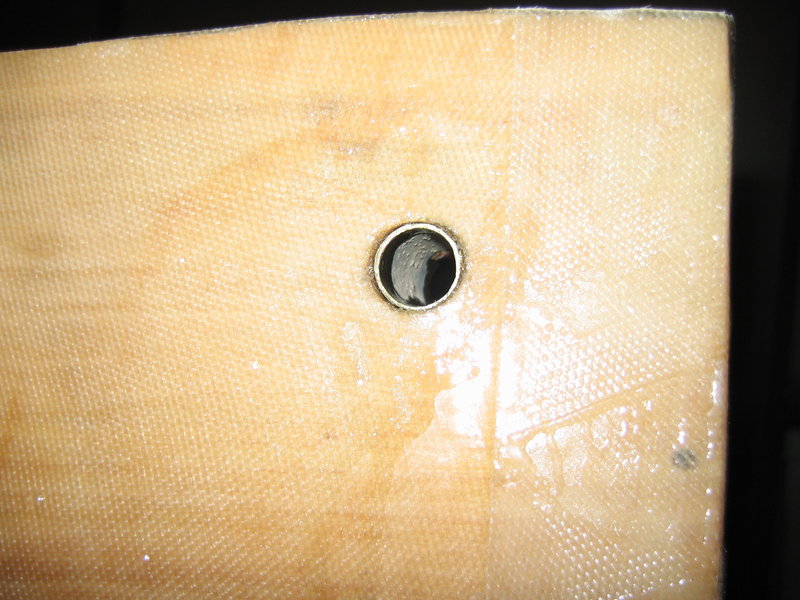

На носу и хвосте усилил дополнительными полосками стеклоткани

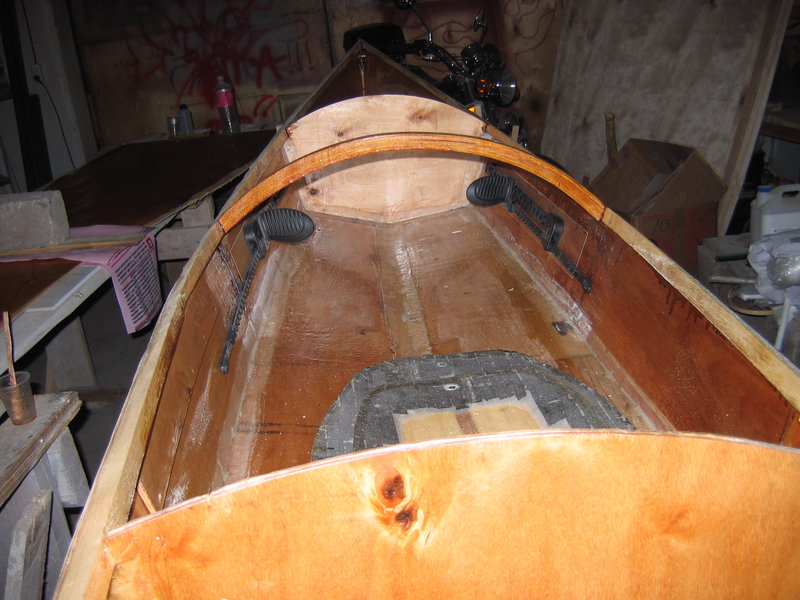

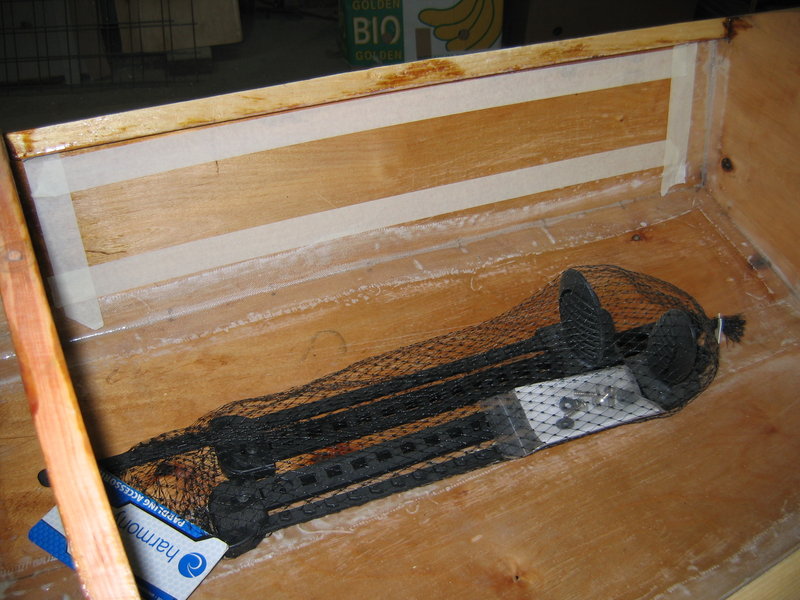

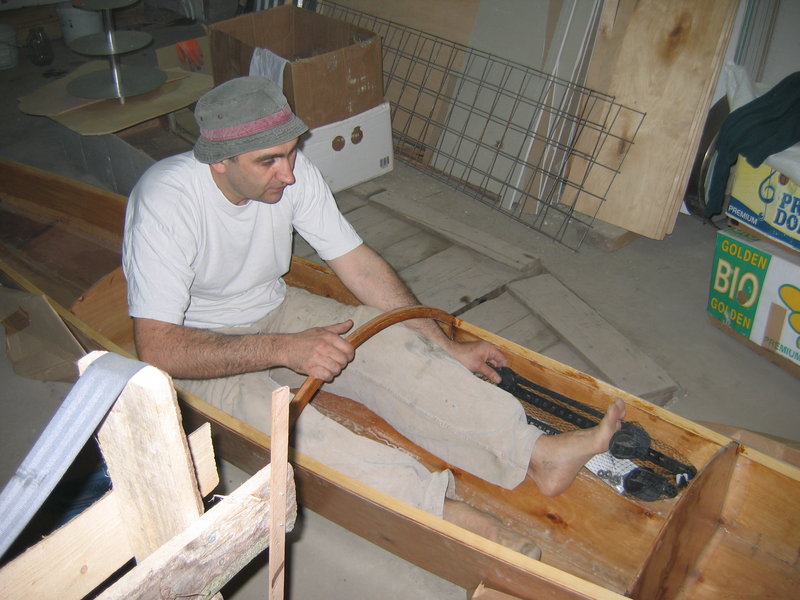

Установка упоров для ног. Примерка. Разметка и приклеивание стеклоткани.

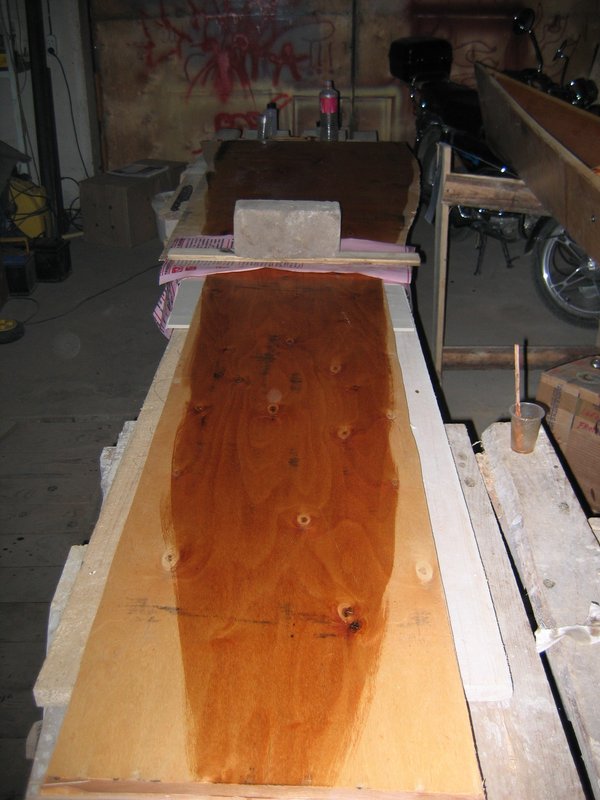

Палубу предварительно склеил На ус и покрыл эпоксидкой внутреннюю сторону

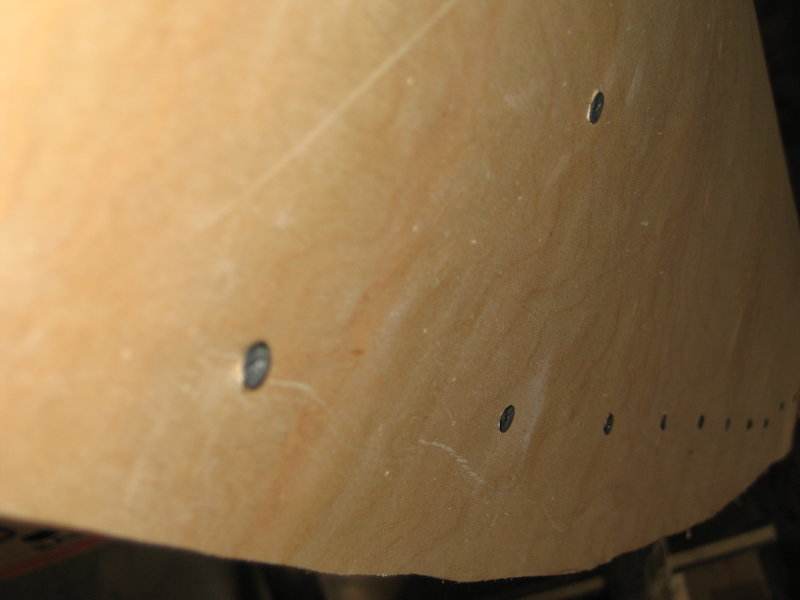

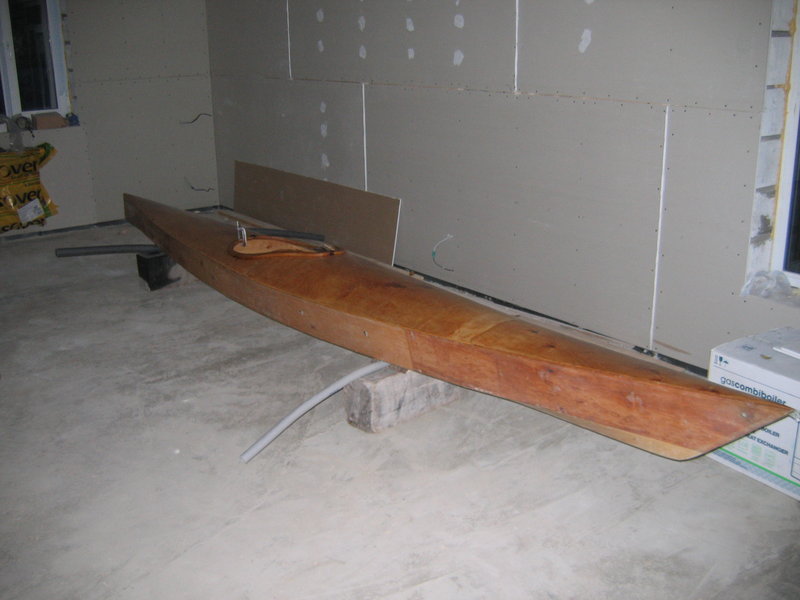

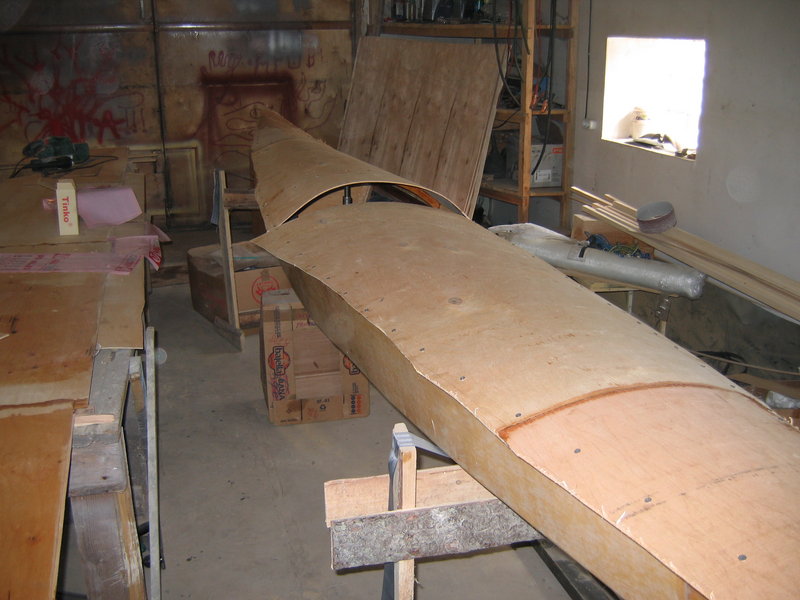

Палубу приклеил эпоксидкой с "мукой" и закрепил временно саморезами

Мой фотоаппарат заглючил конкретно, поэтому не могу выложить последние снимки. За это время я покрыл стеклотканью палубу с нахлестом примерно 3 см. Но, важно не это, а то что я проэксперементировал. Для начала я нанес на фанеру жидкую эпоксидку (1:1 с растворителем), потом я мелкой шкуркой (№320) ошкурил всю поверхность до состояния, чтобы приятно было проводить рукой, небыло каких-либо шероховатостей. ПО корпусу наклеил скотч, чтобы потом, когда затвердеет, аккуратненько обрезать край стеклопластика. Очень доволен результатом. Ткань Т-23 тоже ведет себя более приятно, нежели Т-13.

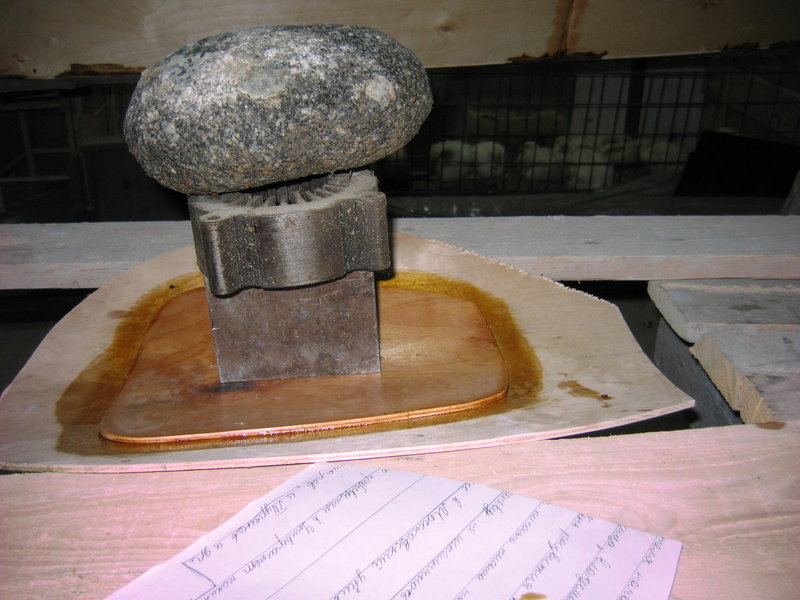

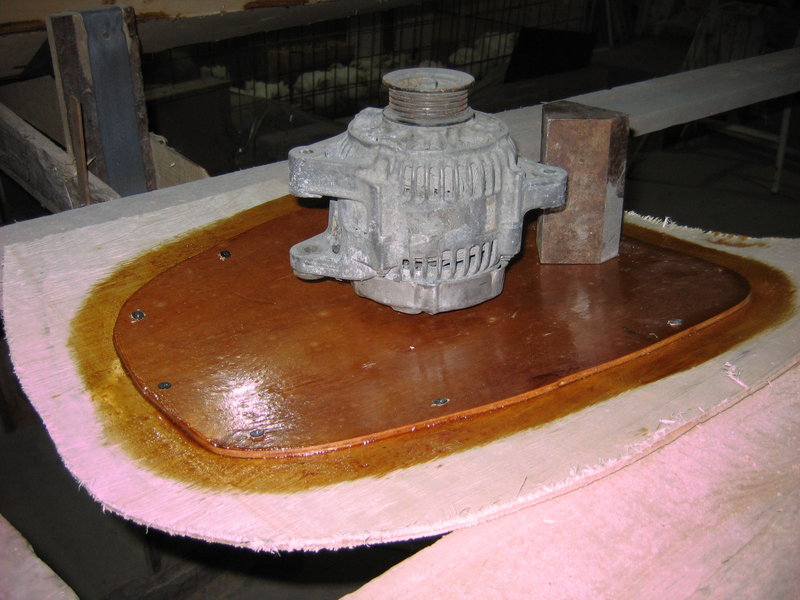

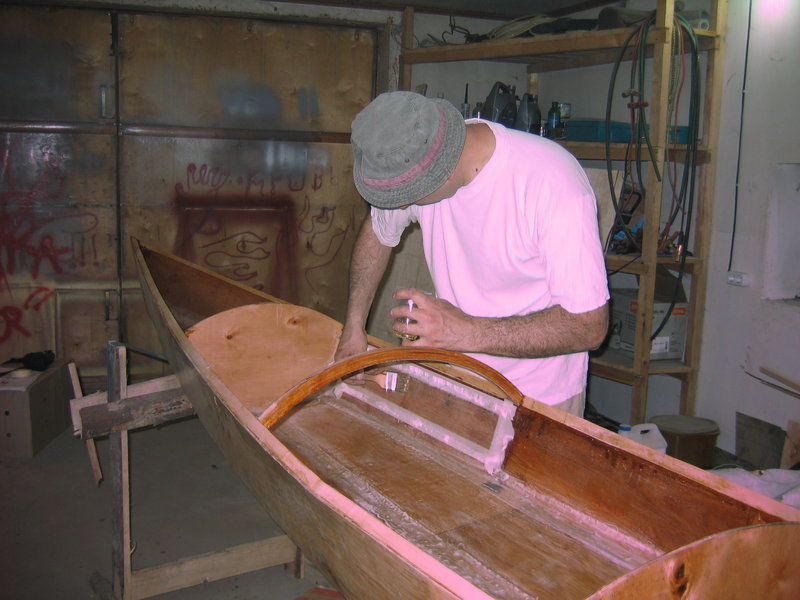

Оченно не охота возиться с лючками и кокпитом, но это нужно. Это очень удобно при эксплуатации каяка в походах. Так я формирую изгиб лючка, склеивая фанеру под заданным радиусом. Лекало изгиба вырезал на картоне и проверял, когда подкладывал груз.

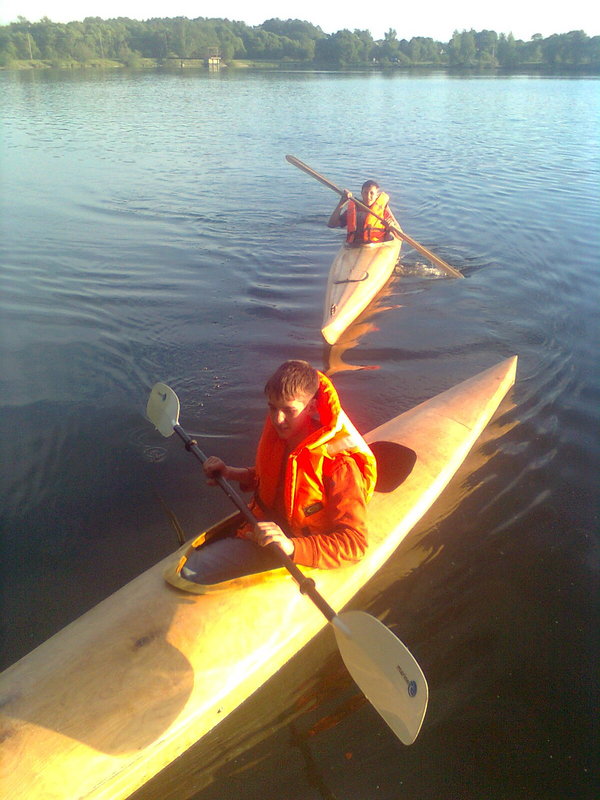

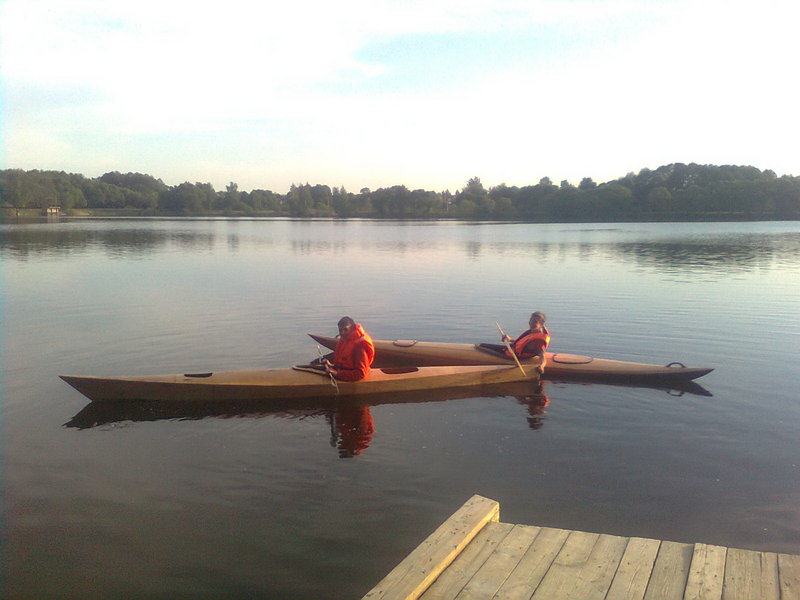

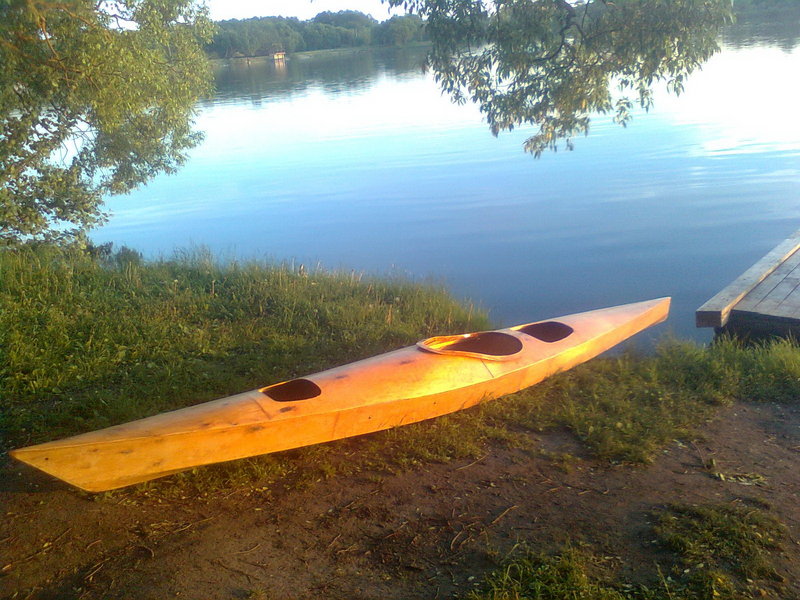

Сделал пробную вылазку не Чесапике. Фотки нелицензионные, поэтому прошу к качеству не придираться. Что хочу сказать, мне Чесапик понравился больше реечного тем, что в нем ногам просторнее. В реечном мои ноги впритык, даже если босиком, а в Чесапике можно и колени больше подогнуть и ступням просторнее. Думаю, что дольше можно идти не выходя на берег.

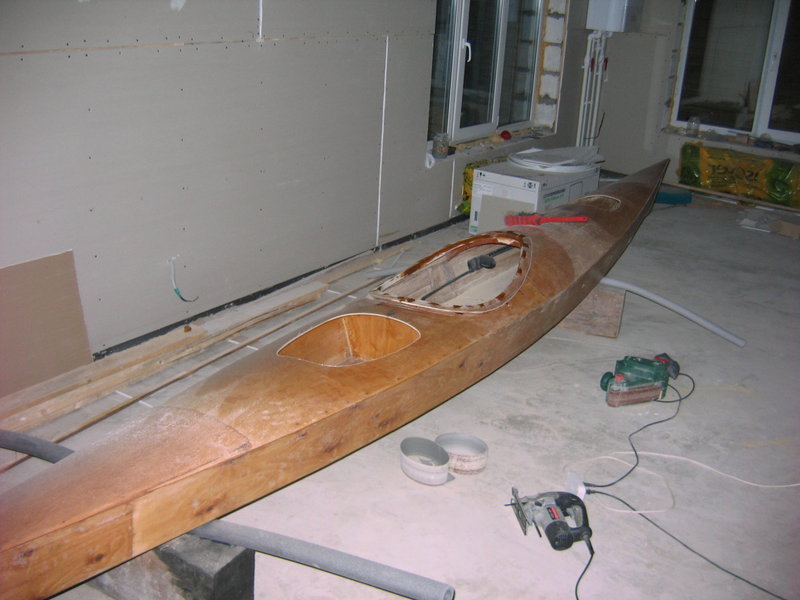

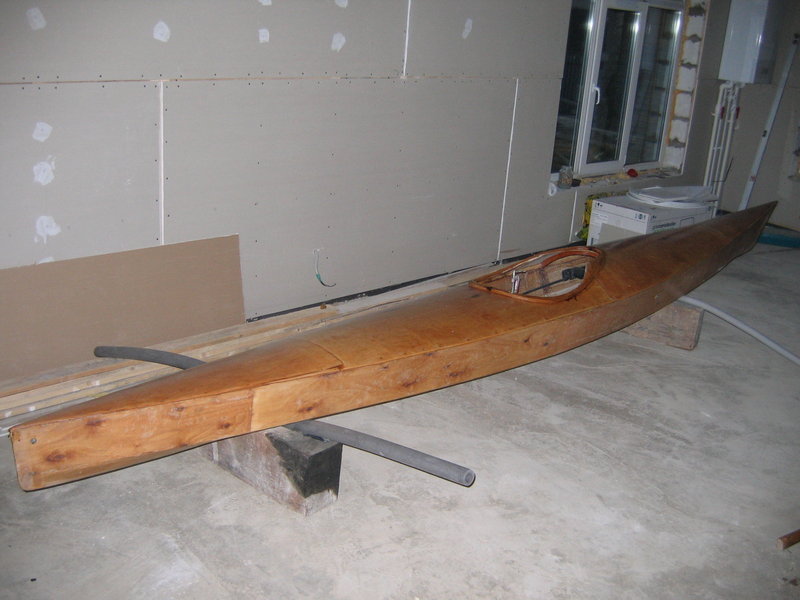

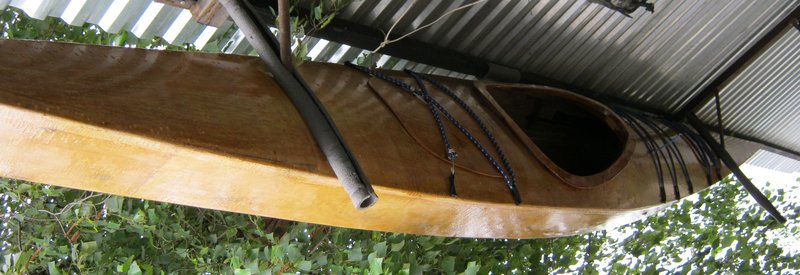

Усилил киль и добавил лючки с "обвесом"

Поместить ссылку в: LiveJournal Facebook Twitter Google Bookmarks Google Reader MySpace Linked In Yahoo! Bookmarks ВКонтакте Мой мир на Мail.ru Одноклассники Яндекс.Закладки


Комментарии (54)

bober04:40 18.03.2011#
С почином. Имею ввиду статью. Лучше возьми клей Момент- Столяр. Ждем-с.
баракуда04:47 18.03.2011#
Андрей, а что с рейкой, я так понимаю, там работа подходит к кульминационному моменту?..такими темпами я среди вас останусь один без новой "лошади" к лету.
Олег Александрович04:49 18.03.2011#
ну так не стойте на месте))
стройте))
баракуда05:46 18.03.2011#
я строю. Но быстро не получается, веду несколько проектов, в т.ч. ремонт квартиры. Я засвечусь, когда придет время, заценишь.
Виталик17:51 18.03.2011#
Здравствуйте Андрей, пожалуйста выложите чертежи поподробней или отдельным файлом, а то как не пытаюсь циферки никак не могу разобрать.
Иванов Андрей18:57 18.03.2011#
Выложил на форуме в теме: "Помогите с чертежами для постройки каяка" стр 8
Евгений13:58 13.08.2017#
Андрей, привет! напомнило один забавный случай: Решил инженер антенну на даче для ТВ поставить, в семье уважали его идеи, вот он привязал антенну к тополю, и сказал что года через два дерево вырастет и антенна будет выше, вроде логично, прошло 5 лет... Антенна висит ниже середины дерева, и дерево выросло ) а он отмазался что не понял принципиальную систему роста дерева ))) это я про 8-ю страницу )) https://vk.com/ilimsk
Виталик19:37 18.03.2011#
Спасибо, а как палуба размечается? Что-то нигде нет.
Иванов Андрей21:45 18.03.2011#
Там же ответил...
bober01:49 19.03.2011#
Андрей. ты верфь что ли открыл. Мастерская у тебя класс, завидую желтой завистью.
Игорь Покорский18:49 26.03.2011#
Не забудь прокатить!
баракуда03:15 13.04.2011#
Андрей, я понял, почему у тебя так быстро и классно получается - тебе жена помогает!
Иванов Андрей23:11 13.04.2011#
А-а, раскусил ты меня... :-)
bober02:42 16.04.2011#
Как говорила моя мама своим подругам про отца: чем бы не занимался, только б не пил. Если мужик не найдет себе занятие, его найдет жена, но оно будет скучное.
fatoom02:59 02.05.2011#
Интересно а чем можно шлифануть потеки эпоксидки? Я замечаю самый распространенный косяк, эти потеки.
Иванов Андрей05:38 02.05.2011#
Потеки эпоксидки - это не косяк. Все равно перед покрытием лаком шлифовать наждачкой. Очень легко убирается, если хорошо высохла.
fatoom21:55 19.05.2011#
Андрей а у тебя нет более крупной фотки ножных упоров, а то что-то я не пойму как они там регулируются по длине. То что они выезжают по длине, понятно а вот как замыкаются в нужном положении?
Иванов Андрей17:59 20.05.2011#
фиксируются движенем вниз. Очень просто и удобно. Можно глянуть на Паддлер точка ру.
fatoom08:46 28.05.2011#
Дюже не терпелось, папе Андрею обкатать "Чеса", что аж люки не стал доделывать... "Чес" просто крейсер, солидно на воде смотрится...
Иванов Андрей14:06 28.05.2011#
Крышки люков не получились :-( Буду думать, как сделать стеклопластиковые что ли
fatoom18:15 28.05.2011#
Жаль что не получились, дополнительный головняк выскочил. так а ты перед тем как лючки выпиливать стеклотканью деку не покрывал? Чевойто она форму держать не стала. Даааа эпоксидка и стеклоткань панацея от всех болезней. Возможно есть вариант присмотреться к способу моделирования как на фотках люка к шервотеру, в теме...смоделировать нужный радиус из пенопласта и далее по картинкам.
fatoom18:19 28.05.2011#
мне интересен другой вопрос, как ты соединил несовпадение диаметров задней и передней дек? Ты же приклеил на деки по всей длине?
fatoom20:24 28.05.2011#
приклеил деку по всей длине?
Игорь19:27 25.01.2012#
Спасибо за фото чертежей
alekcic02:57 30.06.2012#
Андрей подскажи как ты заказывал чертежи.
Иванов Андрей18:54 30.06.2012#
Зачем заказывать, есть вот что http://forum.sea-kayak.ru/viewtopic.php?f=11&p=15960#p15960
сергей05:58 22.12.2012#
а все таки где взять чертежи, я был очень благодарен за помощ
Алексей00:03 01.07.2012#
Андрей я фотки нашел спасибо.
trukayak07:45 13.10.2012#
Почему американцы делают произведения искусства, а русские корявую кочергу?
Витек16:11 09.02.2015#
Я с вами полностью согласен, так жить нельзя.

Поэтому наша цель...- "чтобы у нас было как у них , а боялись нас еще больше".
trukayak07:48 13.10.2012#
Вот это лодка
trukayak07:50 13.10.2012#
И это лодка
trukayak07:52 13.10.2012#
Так зачем же делать кривое корыто, и называть его морским каяком
трумэн00:19 14.10.2012#
так зачем же делать гоблина и называть его человеком
Иванов Андрей04:53 15.10.2012#
Знака вопроса в конце не вижу, но думаю, что это был вопрос. Отвечаю: начинаем делать "морской каяк", а что получается - на том и плаваем. И делаем это потому, что уж больно хочется прокатиться и почувствовать, твое это или не твое.
Иванов Андрей05:16 15.10.2012#
У Ника Шейда (чьи лодки на фото) изготовление каяков является его профессией и работает он на шикарнейшем оборудовании, да и мастер он высочайшего класса. Материалы тоже у него класса "супер-супер". Мы же порой делаем лодки буквально "на коленках", материалы - что попадется, да и опыта никакого. Поэтому и получаются "кривые корыта" и "корявые кочерги". Критиковать легче, чем взять самому построить и научить других.
И еще, если отдать ребенка учиться играть на скрипке, разве можно через год-два сравнивать его с Ванессой Мэй?
сергей05:59 22.12.2012#
супер!!!!
сергей06:00 22.12.2012#
а все таки где взять чертежи подскажите пожалуйста
сергей07:17 05.02.2013#
первую фотку скиньте пожалуйста чуть чуть качественнее
Иванов Андрей06:02 07.02.2013#
Посмотрите здесь http://forum.sea-kayak.ru/viewtopic.php?f=11&t=529&start=20#p20383
сергей06:33 07.02.2013#
на первом фото не видно расстояния между перегородками,если можете то напишите мне цифри
Иванов Андрей16:00 07.02.2013#
Цифры идут в такой последовательности (в дюймах): 24, 64, 93, 124. Соответственно 64 дюйма и 124 - это расстояния до перегородок от носа.
петр10:52 11.02.2014#
привет.насчёт пятиметрового судна для моря.как решается вопрос с обязательностью регистрации.спрашиваю поскольку есть амбиция построить и проплыть вокруг крыма и пока проходят теоретические исследования по материалам и типам то ли ката то ли три маран то ли каяки
Игорюня20:55 15.06.2014#
привет, судостроители
решаю для себя важный вопрос что делать с носом каяка
как у чесапика заделан нос? там есть какой-то внутренний штевень или всё галтелями?
Витек00:23 08.02.2015#
Друзья что то не нашел чертежей. Дайте пожалуйста.
Витек00:24 08.02.2015#
А о нашел )))
Алексей07:37 15.04.2015#
Не могу чертежи найти помогите ребят
лёха02:19 12.08.2015#
какой толщены брвть фанеру ? в мм
Алексей01:47 30.01.2016#
Андрей, подскажите пожалуйста, где вы брали размеры для переборок и радиусы для комингсов и переборок, и других элементов. Вижу что размеры проставлены только на первом чертеже по длине каяка... И в каком масштабе, если в масштабе выполнены чертежи?
Заранее благодарен
Павел21:50 11.04.2016#
Америкосы, гады. Ладно, с длинами разобрался и пересчитал, а вот с "шпангоутами" конечно да... никаких размеров. Конечно, можно приблизительно высчитать из R 16, но это оочень приблизительно будет. Какие размеры перегородок получились?
У меня при пересчете (не везде на фото, даже больших читаются дроби) получилось 207,875'' или 5280,025 мм. У Вас длинны заготовок примерно те же получились?
Павел21:51 11.04.2016#
И вообще, может рассказать им, что такое "Компас" или "автокад", а то размеры вручную, как то ене солидно.
Никола16:49 24.05.2016#
Здравствуйте, Андрей! Задался целью построить такой же каяк, нужны инструкции. Скажите, можно ли у вас их каким-либо образом позаимствовать/приобрести?
krymsaki21:20 07.06.2017#
Здравствуйте, скинте пожалуйста чертеж с размерами krymsaki@rambler.ru
Lehrer22:08 11.08.2020#
День добрый!

По ссылкам с чертежами, которые здесь указаны, ничего не открывается.

Пожалуйста, поделитесь чертежами на адрес kharkov-kruiz@mail.ru

С уважением, Lehrer.
