Фанерное «чудо» (самодельный морской каяк)


Давно хотел сделать лодку, плавать есть где, а идеи не приходили в голову. И вот однажды случайно увидел видео по дискавери, там как раз строили своими руками легкие суденышки - каяки. Сразу понял, это - по мне, загорелся идеей... Увы рунета не было... Раскопал какие то чертежи из журналов, подрисовал, и вот и чертежи, но как потом оказалось, высота лодки, очень большая, так как рассчитана она на двоих, а по длине влезает только один. Увы делать было уже нечего. Фанера изрезана, все склеено. Во время постройки меня много раз критиковали, но как оказалось правильно. В рунете наткнулся на английские и американские каяки. Стиснул пару идей и строил дальше. Лодка долго стояла на консервации зимой. Проект оказался дешевым. Лодка обошлась в 1000 рублей. Снаряжение стоило больше. Первый спуск на воду оказался немаловажным - сразу выплыли все недостатки. Лодка очень сильно килилась. Но затем приделал киль, и все - плаваю. В общем проект мне понравился.

Как сказал мне знакомый, плавающий на байдарках :"это каяком не назовешь"

я промолчал по этому поводу)

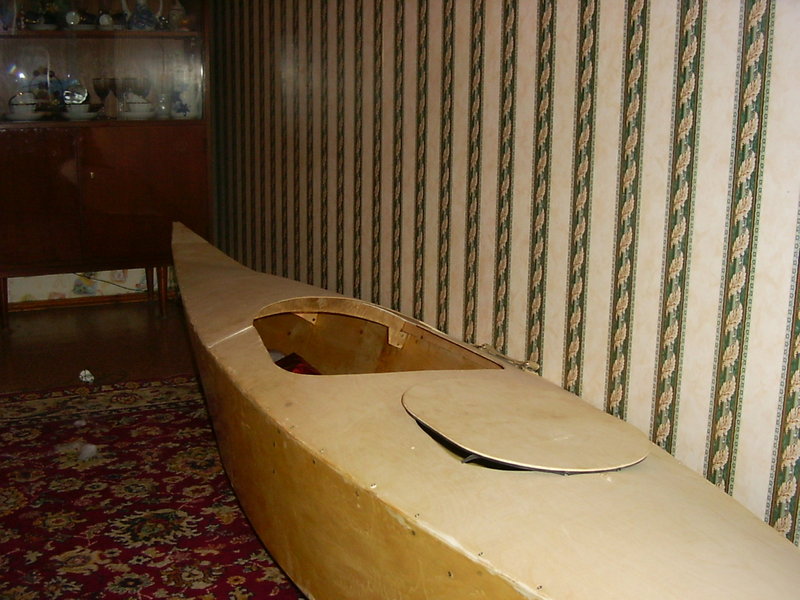

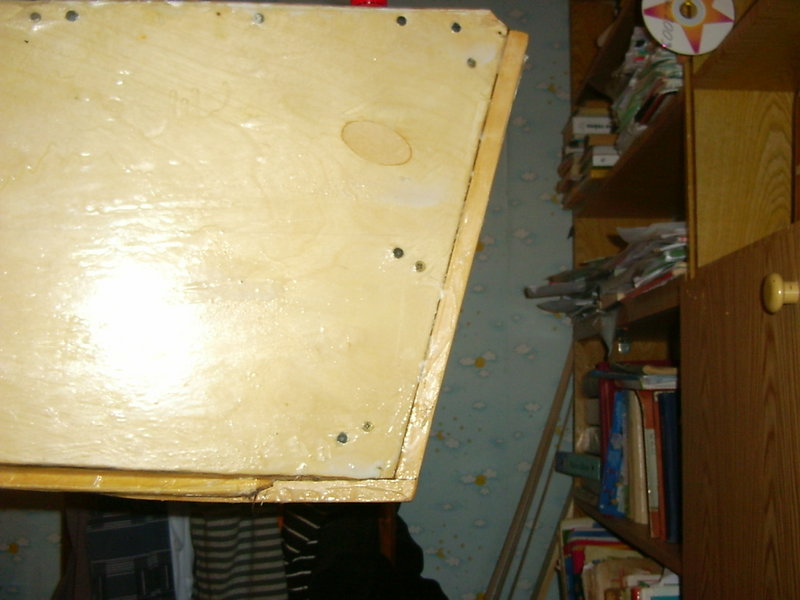

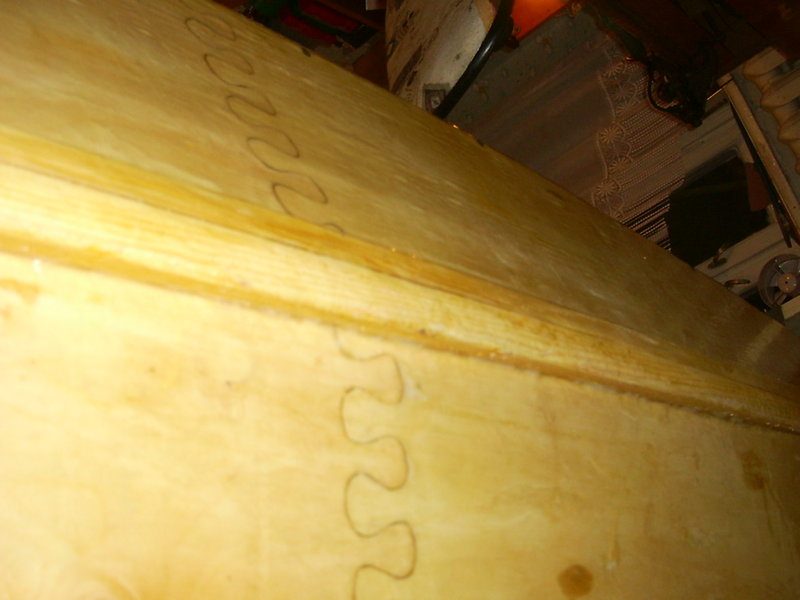

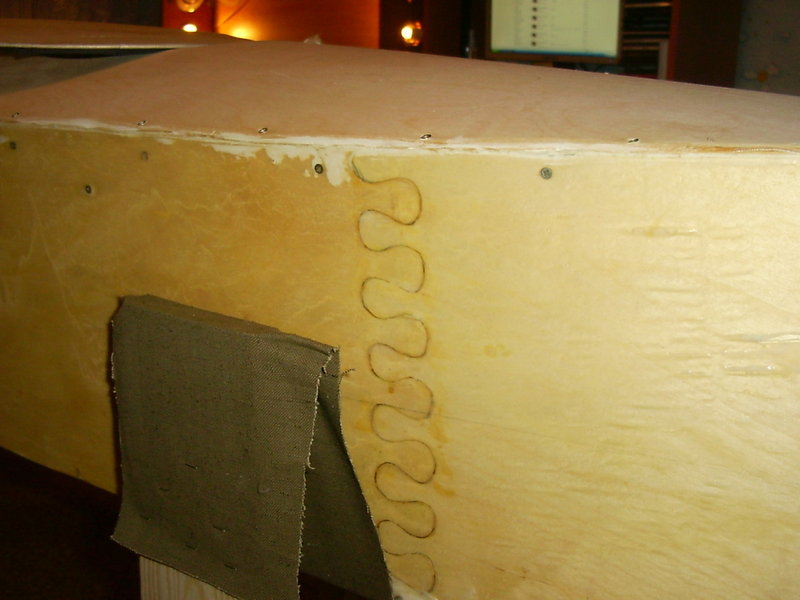

это начальный этап. на бимсы кокпита не смотрите! потом их заменил.

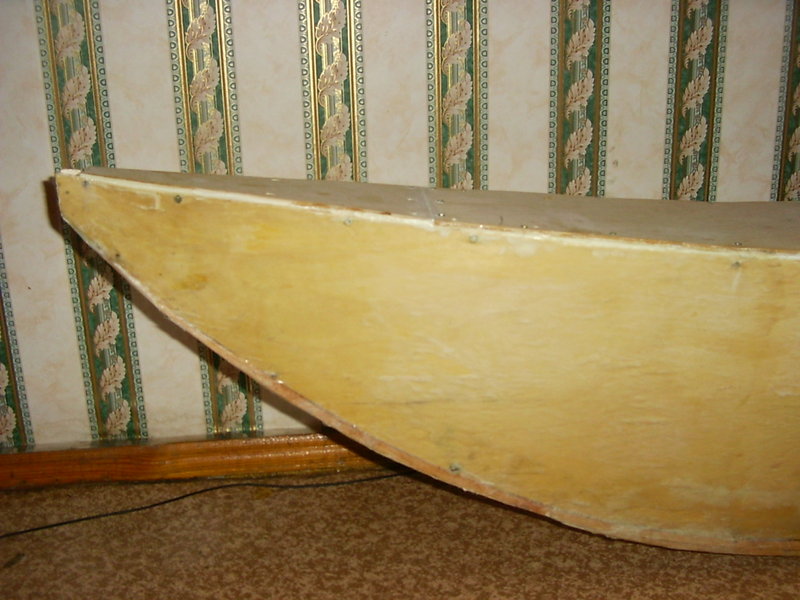

Это нос лодки, штевни и киль мне посоветовали.

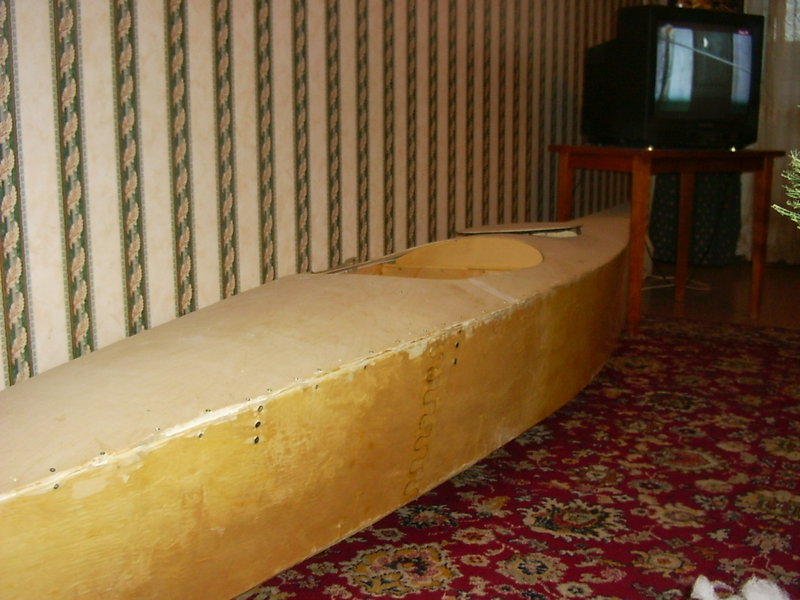

на консервации

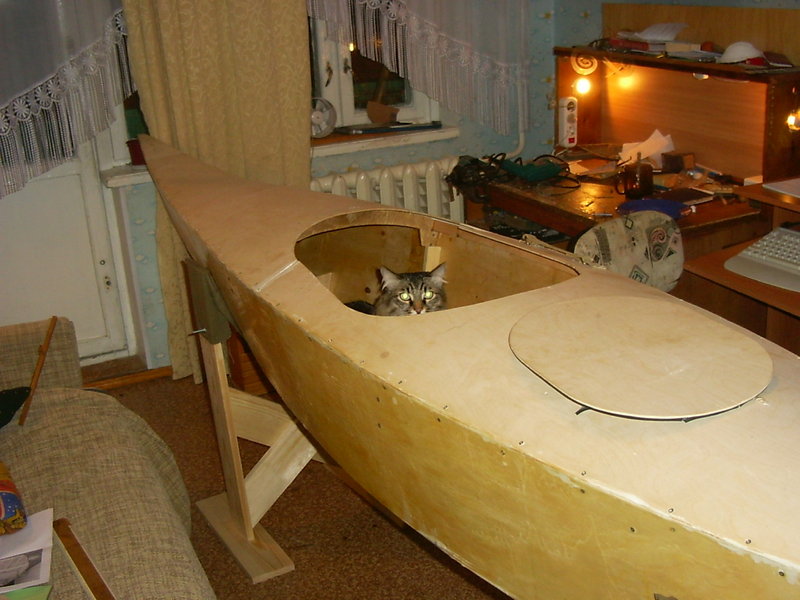

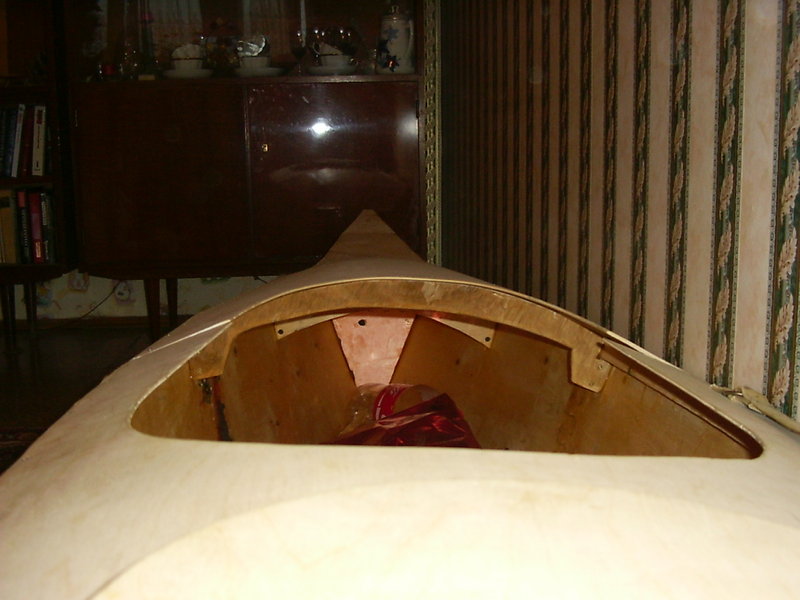

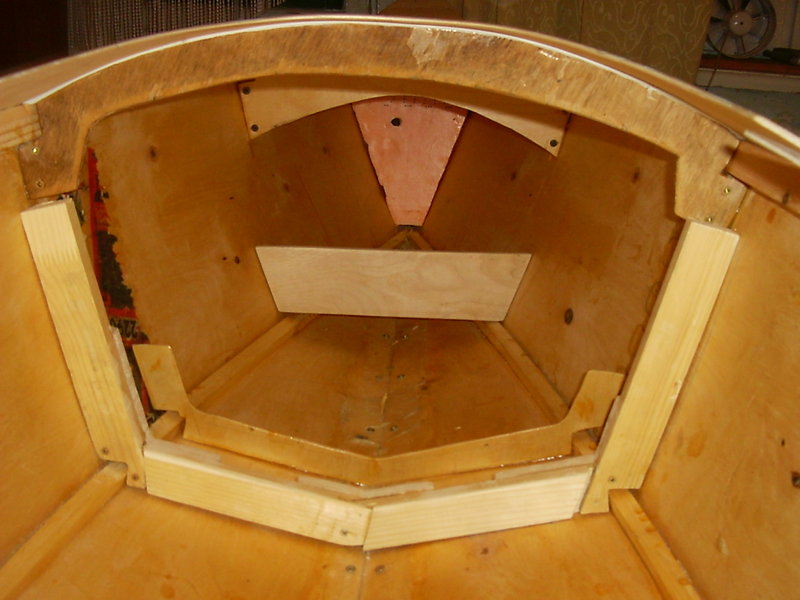

окончательный вариант бимса

расконсервировал..

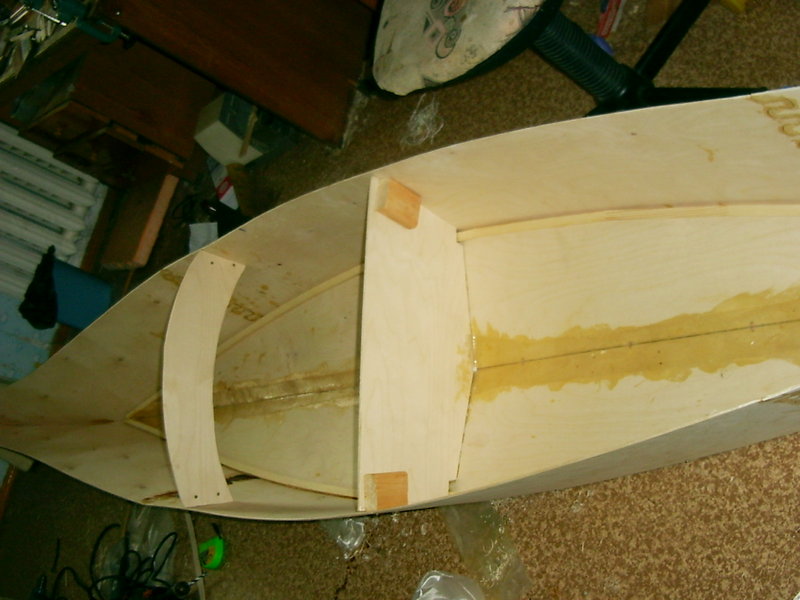

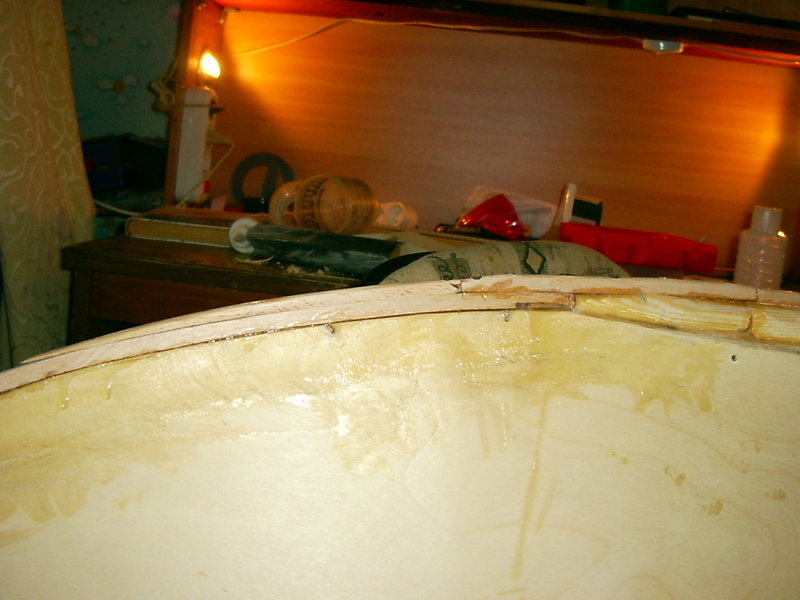

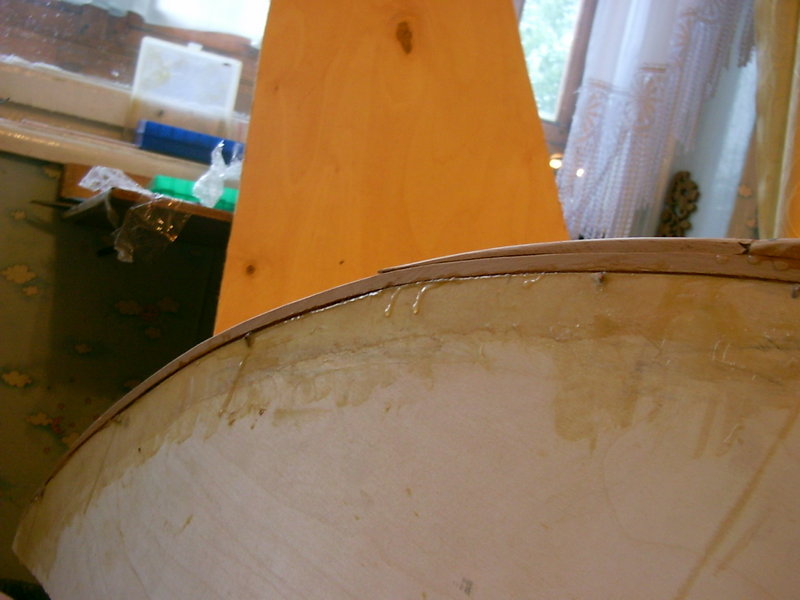

шпангоут, то чтот из фанеры потом убрал

киль

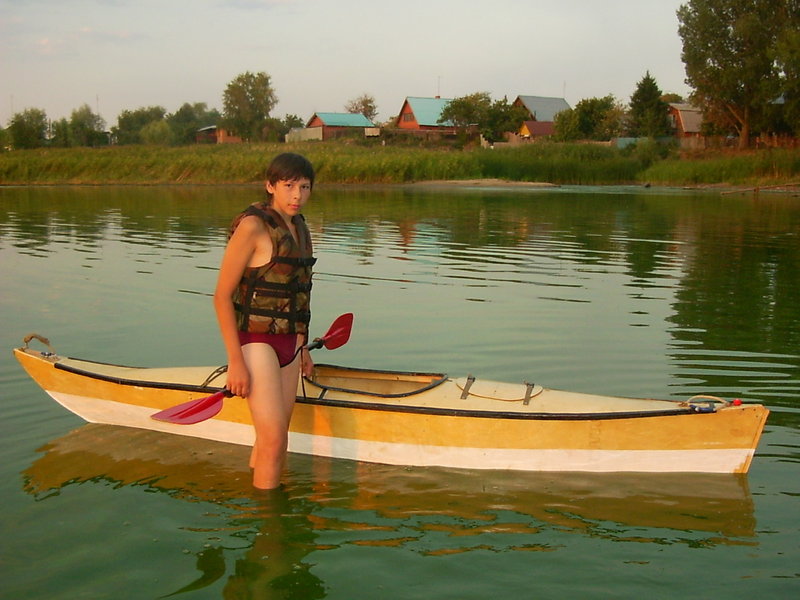

 я

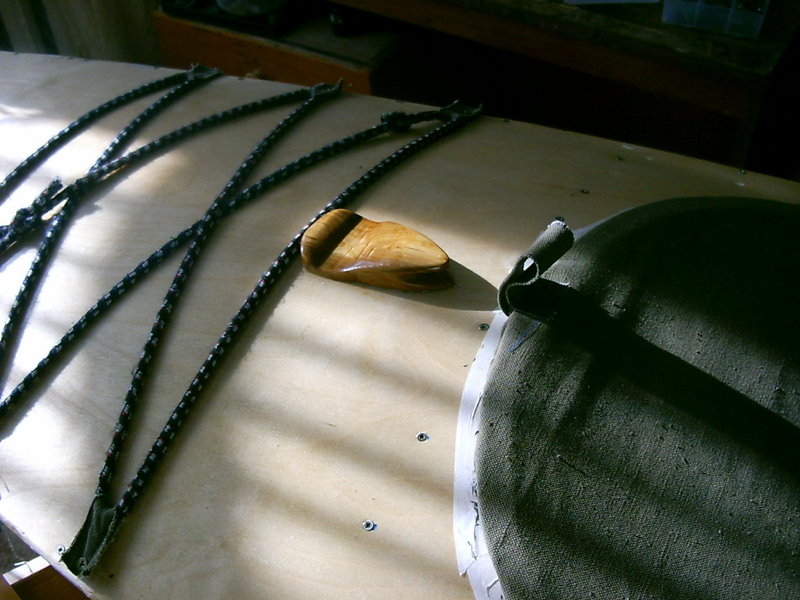

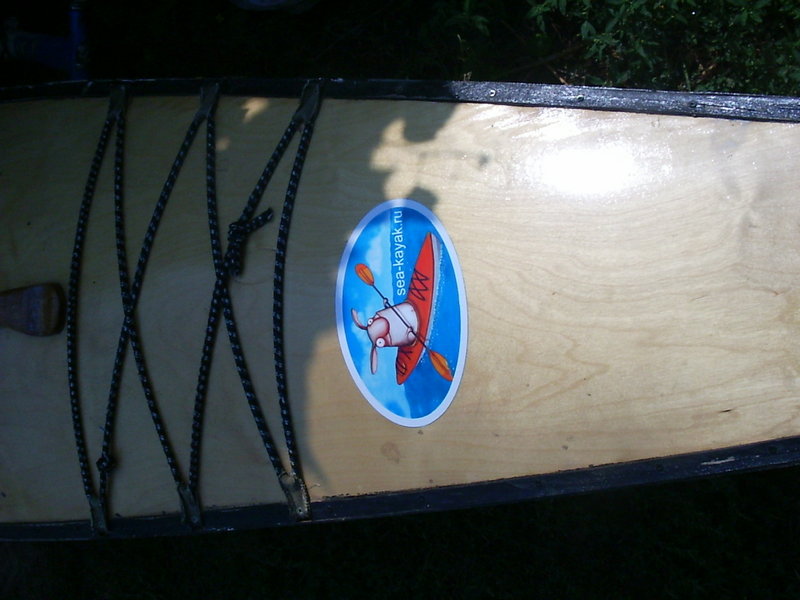

эту штуковину увидел на английском сайте

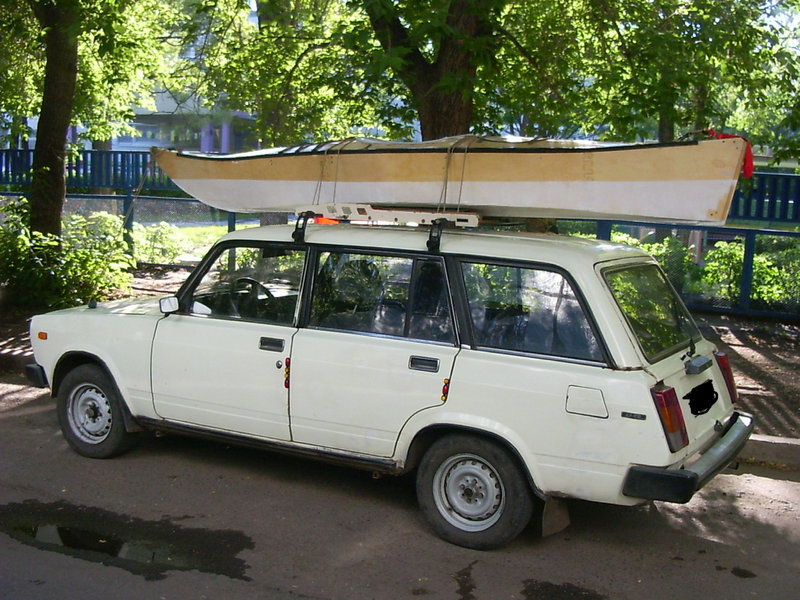

везем..

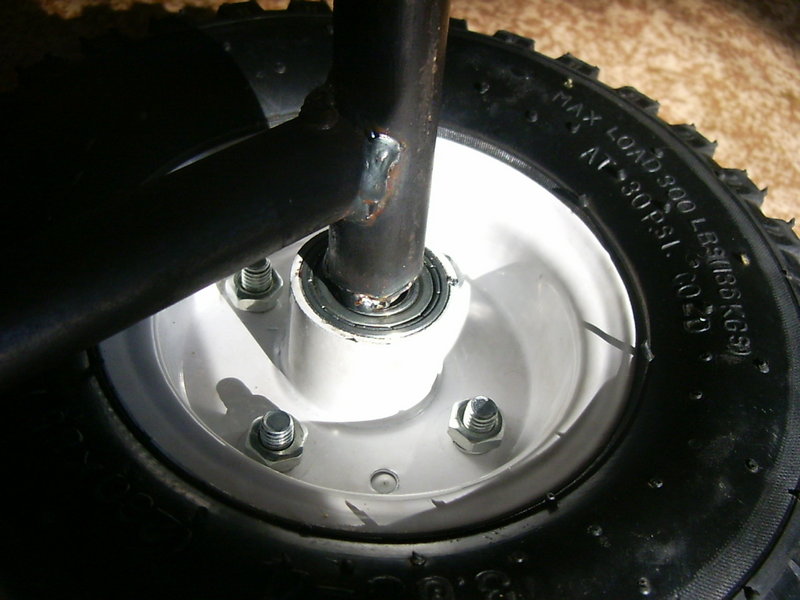

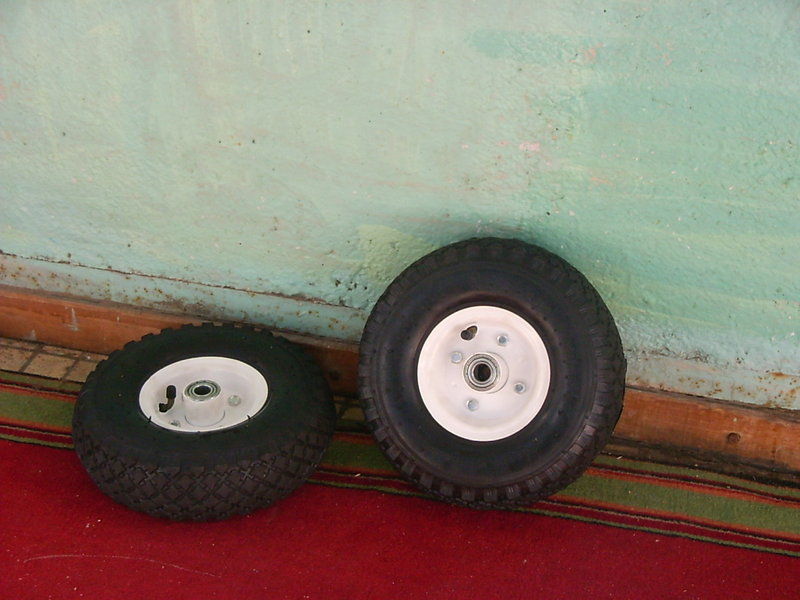

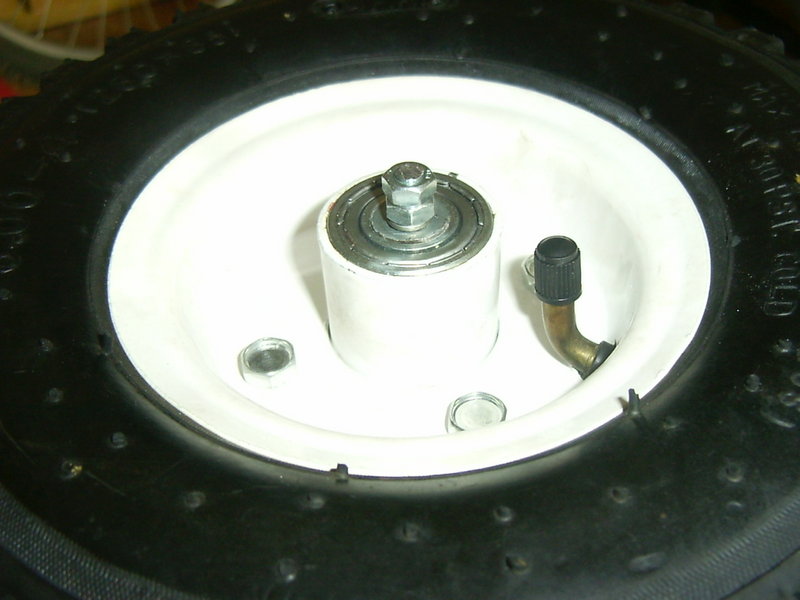

Колеса для вело-трейлера.

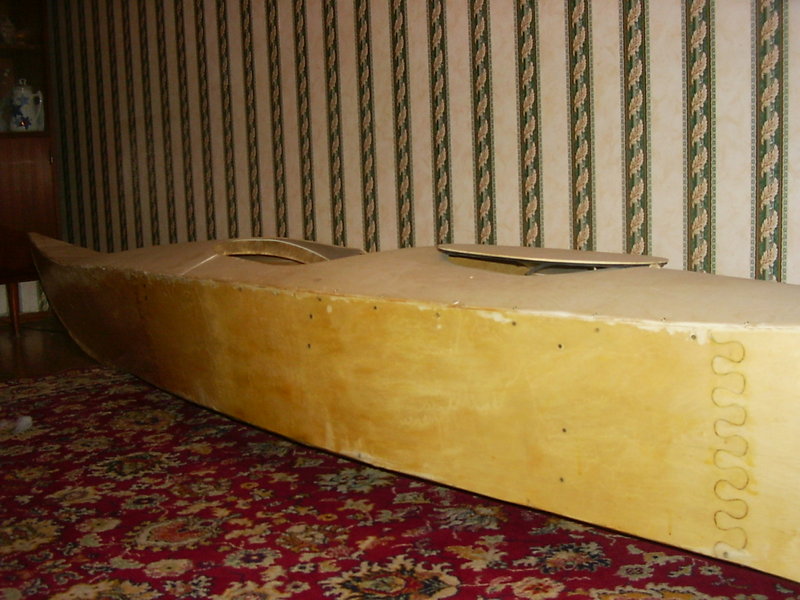

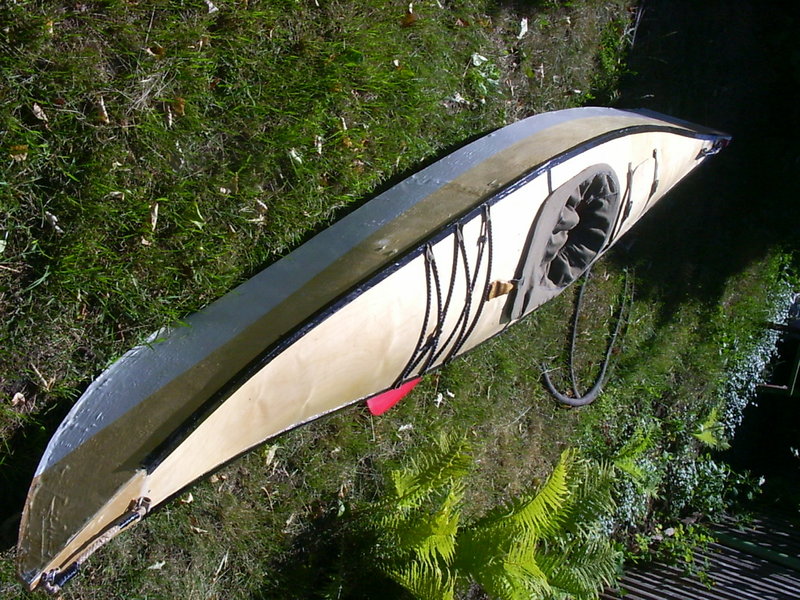

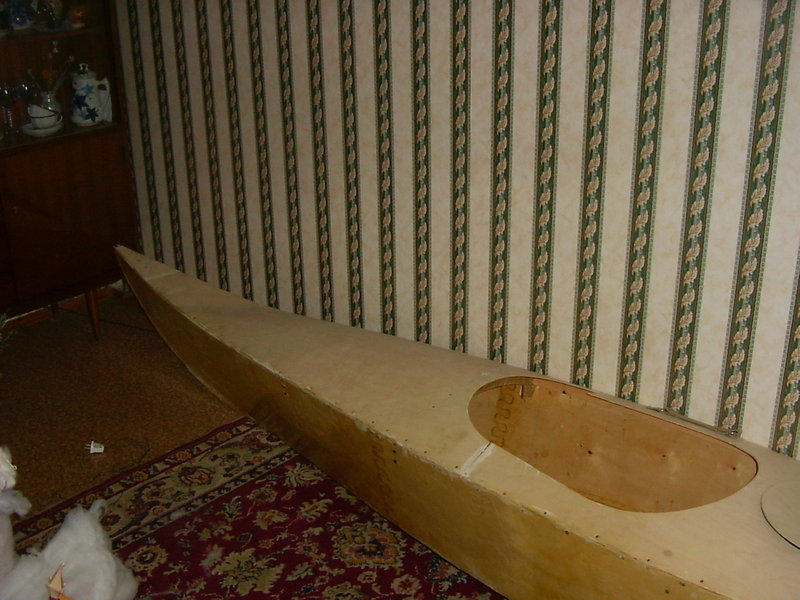

общий вид.

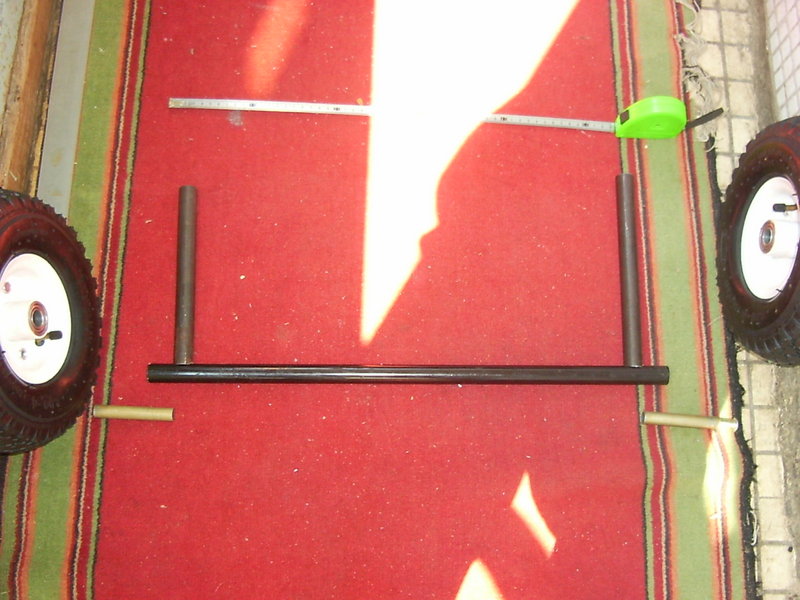

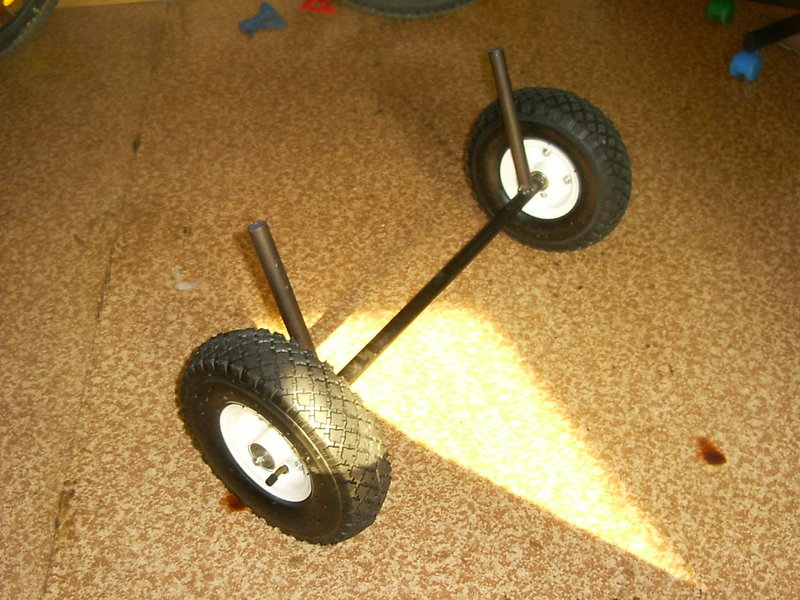

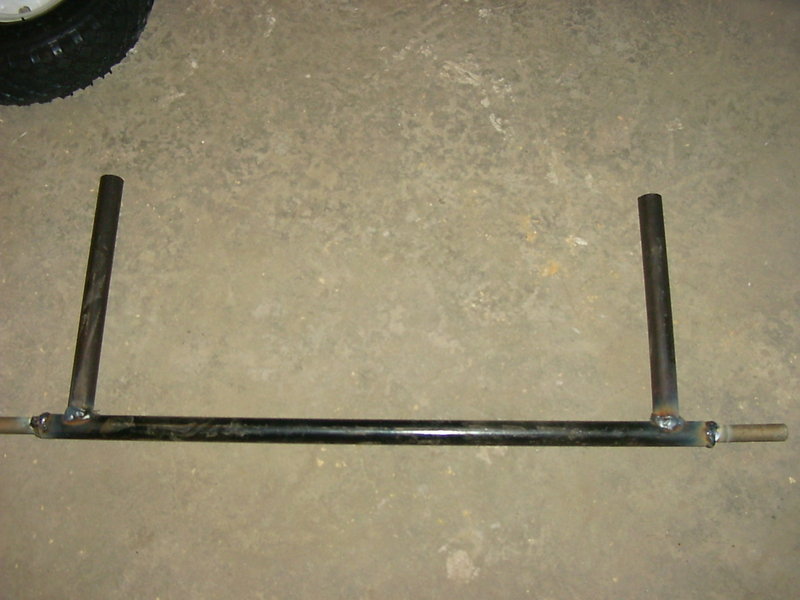

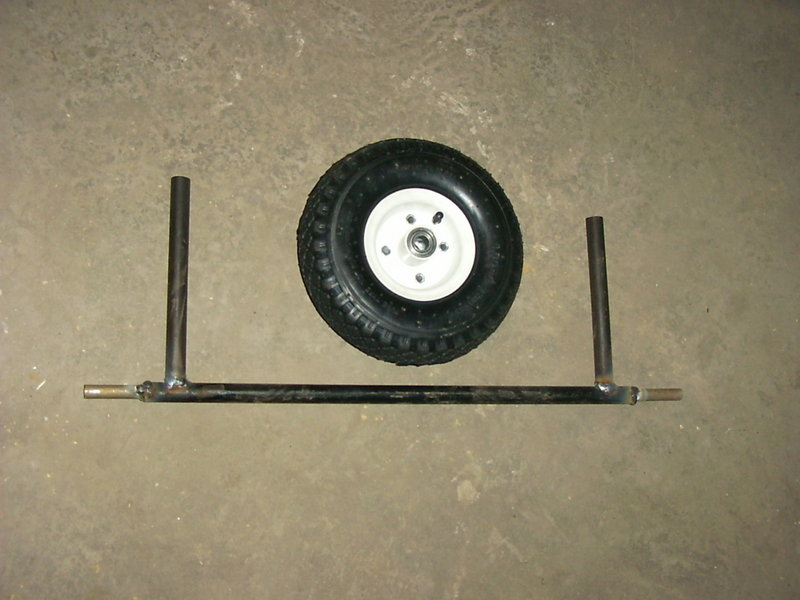

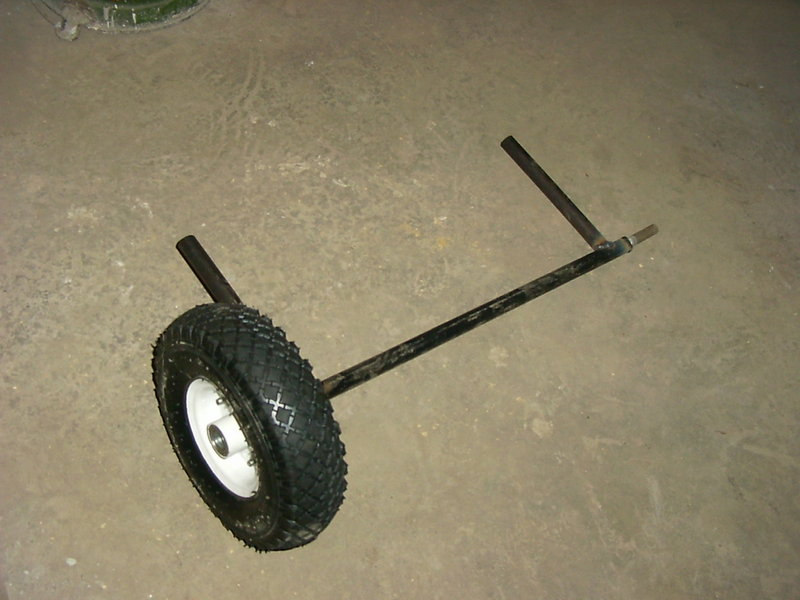

почти готовая рама. Немного обработать сварочные швы, покрасить.





Видео

с чего начинался проект) делал по нему


ну вот так

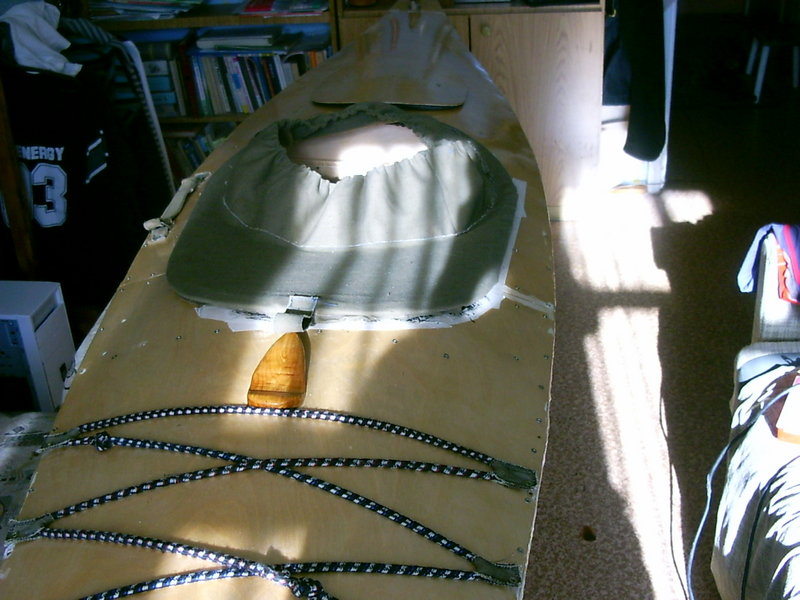

Ну вот так предположительно я буду залезать в лодку, если кильнусь где нибудь далеко от берега)


Поместить ссылку в: LiveJournal Facebook Twitter Google Bookmarks Google Reader MySpace Linked In Yahoo! Bookmarks ВКонтакте Мой мир на Мail.ru Одноклассники Яндекс.Закладки


Комментарии (41)

Олег Александрович22:04 19.07.2010#

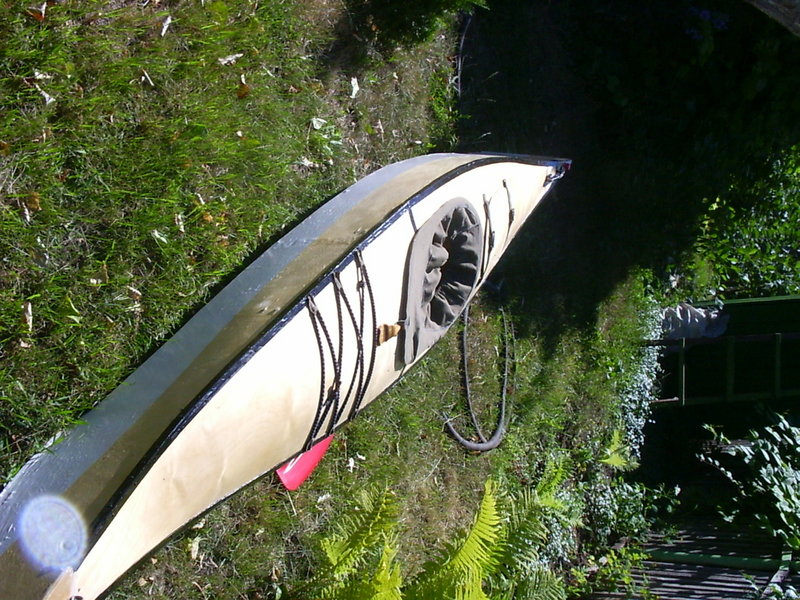

ну вот мое изделие.
