Детский каяк "Юкагир"


Всем добрый здрасти!

В преддверии сезона, для стимуляции рукочеса у самодельщиков, публикую информацию про детский каркасный каяк собственной конструкции. Суденышко относится к классу бюджетных, при наличии собственного 3д принтера можно уложиться в 5-7 тыс.р. Имеет низкую маневренность и очень хорошую ходкость. Племянник девяти лет шпарил 5-6 км/ч по стоячей воде, и это было его первое знакомство с греблей вообще. Полагаю, ходить в ПВД с "Тайменями" или "Викингами" вполне реально. Имя проекта "Юкагир" - в честь одного из самых исторически "каячных" народов нашей страны.

Основа проекта - Тритоновская "Ладога-1", просто потому, что она у меня была.

С "Ладоги" сняты все необходимые мерки, после чего применен масштабный коэффициент 0.7, то есть предельная загрузка лодочки всего 50 кг. В корме добавлено 15 см длины, для увеличения ходкости в ущерб маневренности. И так ходкость у детского каяка будет хуже, чем у взрослого, а маневренность - лучше. К тому же, взрослую "Ладогу" необходимо грузить тяжелым в нос для правильной дифферентовки, а детский грузить не предполагалось.

Длина - 350 см, ширина - 45 см, ширина очка - 26 см. Места установки шпангоутов 1,2,3,5,6 - 62, 118, 174, 231, 290 см от носа соответственно. Четвертый шпангоут представляет собой распорку для установки сидения и его место расположения не регламентируется (как и на взрослой Ладоге).

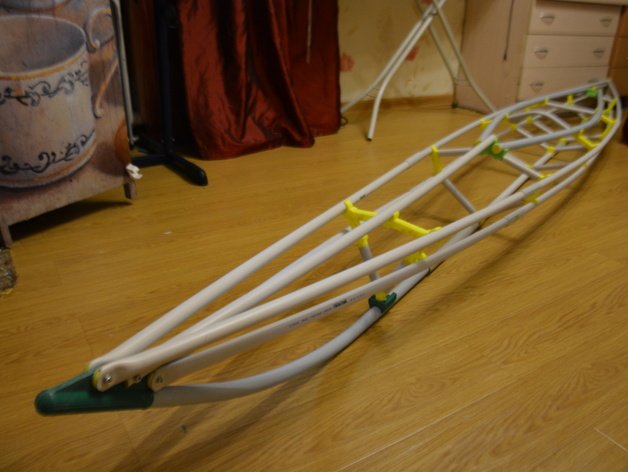

Трубки каркаса - ПВХ, те что применяются для защиты электрических кабелей. Диаметр 20 и 25 мм. Рекомендую взять трехметровые, так будет меньше отходов. К тому же, качество трехметровых почему-то в среднем выше. Цена 20-50р за метр.

Кницы, стыковочные элементы, штевни, весло - изготовлены методом 3д печати из АБС пластика. Файлы выложил в открытый доступ. Цена материала - от 500р за килограмм, но за процесс печати деньги берут порой немалые. Высокое качество поверхности деталей не требуется, требуется только прочность. Поэтому есть смысл обратиться к кому-то из знакомых самодельщиков с китайским принтером или поискать таковых. Рекомендуется печатать соплом 0.5-0.6мм с заполнением 30-50%.  Клеить пластик к пластику, а также шкуру из тезы, лучше всего полиуретановым клеем, не обязательно лодочным. По соотношению цена/качество лидирует клей "УР-600", компании Рогнеда. Похож на "Момент-кристалл", несколько более жидкий, быстрее подсыхает, продается в жестяной банке. Клеить шкуру - согласно инструкции, а пластиковые элементы - мазать толстым слоем клея для размягчения наружной поверхности (АБС растворим в основе клея - ацетоне), после чего с усилием запихивать в трубку. Через несколько часов место склейки становится прочнее самой трубки.

Шкура у меня - теза производства г. Александров, 650 грамм на метр квадратный. Рекомендация - не отмачивать в ацетоне, т.к. отстает от каркаса. Клеить согласно инструкции. На дно можно взять и потолще, скажем, 800 грамм. Размечать-отрезать-подклеивать можно прямо на каркасе, только с помощью изоленты собрать его на пару см короче (зафиксировать все трубки с перехлестом). Это необходимо, чтобы шкура при сборке натягивалась. Также из тезы я склеил бортовые баллоны, которые придают округлость обводам и натягивают шкуру поперек. В оригинальной Ладоге они выполнены заодно со шкурой, но для ремонтопригодности и простоты изготовления я их выполнил отдельно. Длина требуется около 2.8м, на концах баллоны сужены. Диаметр 10-12 см. Точность изготовления не важна, т.к. обводы задаются шкурой, а баллоны ее только растягивают и поддерживают изнутри. Теза, само собой, травит воздух, и часа через три баллоны надо подкачивать. В качестве решения проблемы промазал баллоны УР-600 снаружи. Хотя лучше было бы до изготовления промазать изнутри.

Сидушка - фанерная, на "хваталках" для водопроводных труб вщелкивается в стрингеры, лежит на четвертом и пятом шпангоуте.

Для постройки не требуется стапель, плац и даже чертеж. Нарезку труб и склейку шпангоутов и продольных элементов каркаса можно произвести по фотографиям c размерами, размещенным по адресу проекта https://www.thingiverse.com/thing:1753713. Там же есть описание вышеуказанных действий на моем ломаном английском, а еще ссылка на весло https://www.thingiverse.com/thing:2160535.

Технические вопросы нужно присылать по адресу silkindm (заяц) gmail.com. Или - vk.com/darthcorvus. При необходимости могу изготовить печатные части каркаса или еще с чем-то таким помочь.
