Морской каяк из фанеры

Переписываясь с друзьями за океаном, как то прислали фото с восточного побережья Америки. Загорелые мачо пронзали насквозь волны Атлантики. Я заинтересовался этим. Посмотрел много инфомации по инету, купить такой девайс было исключительно дорого, а попробовать, пусть и не в водах океана хотелось. Тогда я подумал - да, что мы хуже американцев. И взялся за это дело.

Делал  3 недели по 2 часа вечерами. В общей сложности ушло 3 листа фанеры 4 мм сорт 3/4, примерно кило эпоксидной смолы, по 300 гр. краски и яхтного лака. Вышло в общем достаточно дешево.

Все сделано по чертежам из журнала, с небольшой подгонкой по месту.

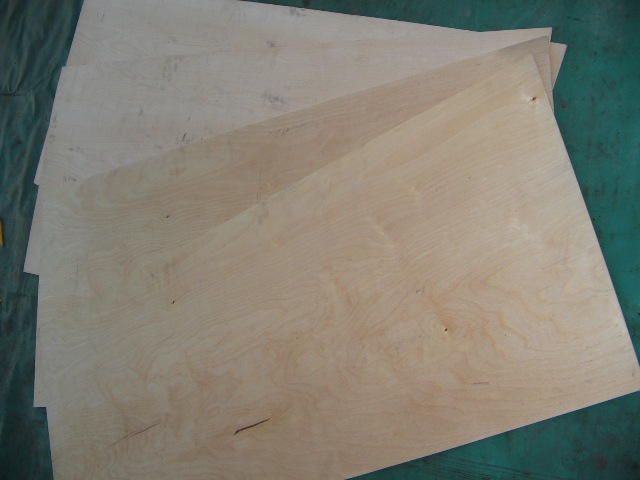

материал доставлен в мастерскую

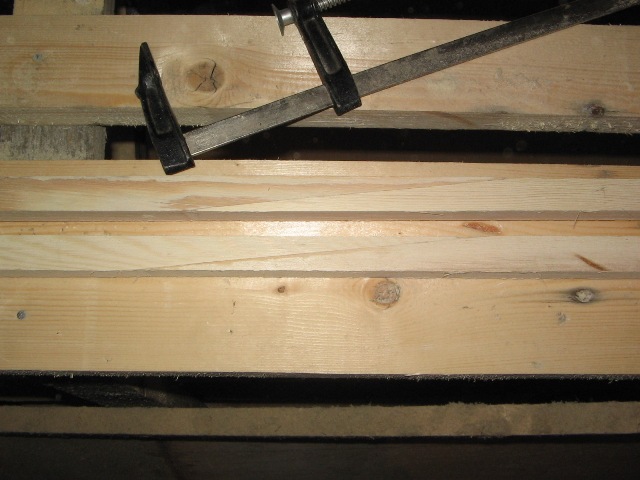

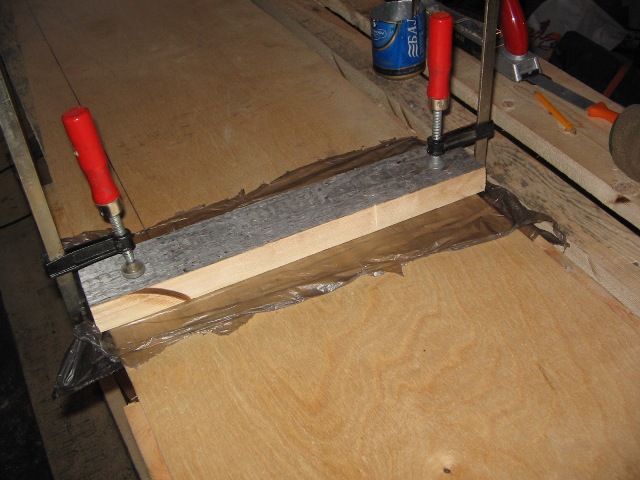

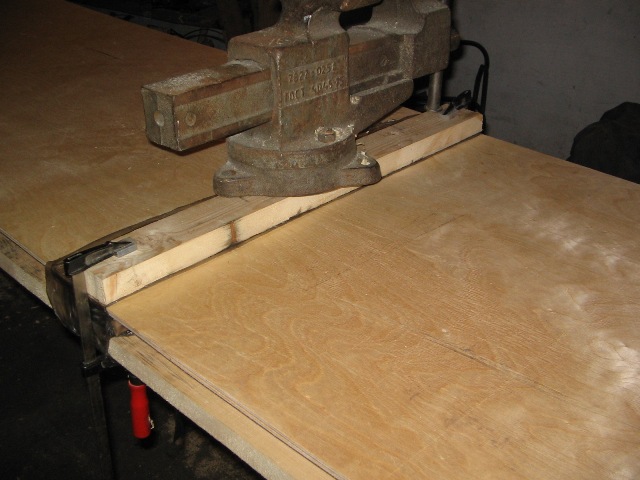

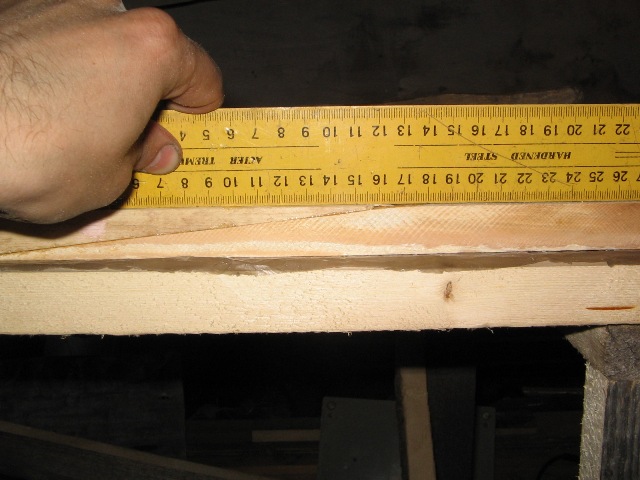

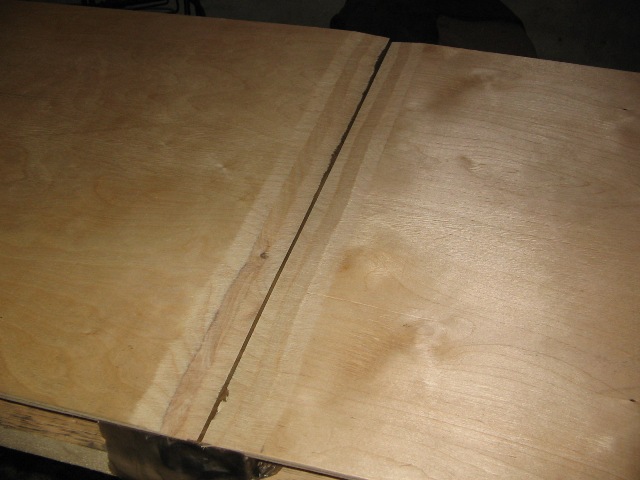

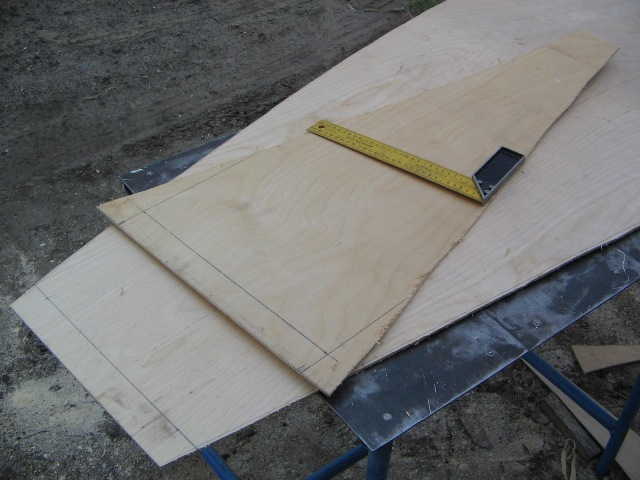

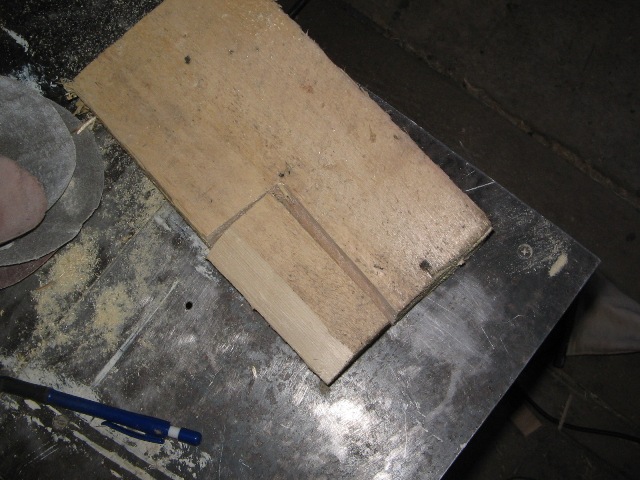

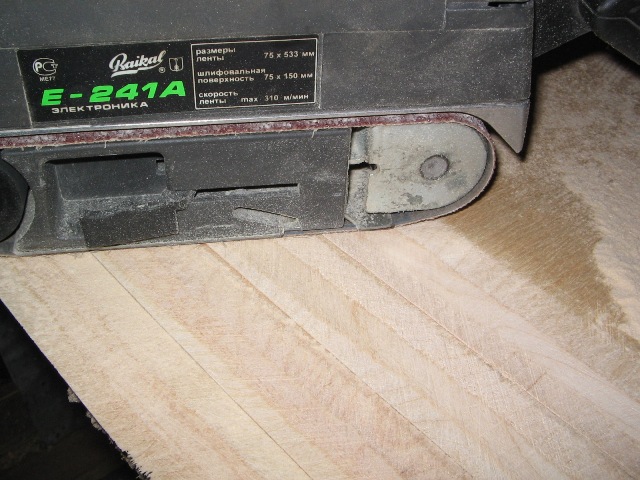

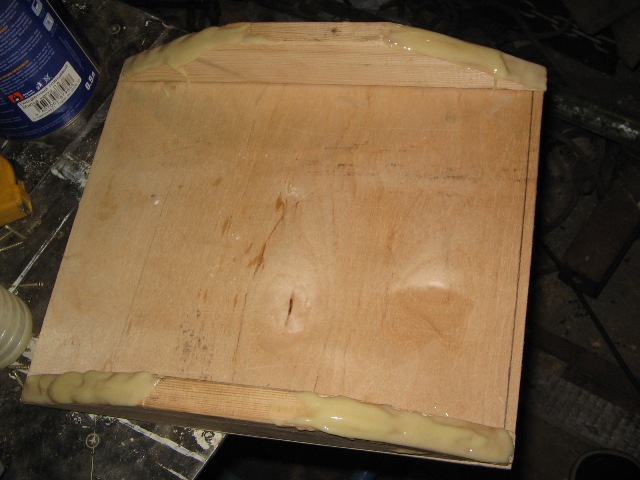

после раскроя листы скливал на ус, заусовку делал ленточной шлифовалкой

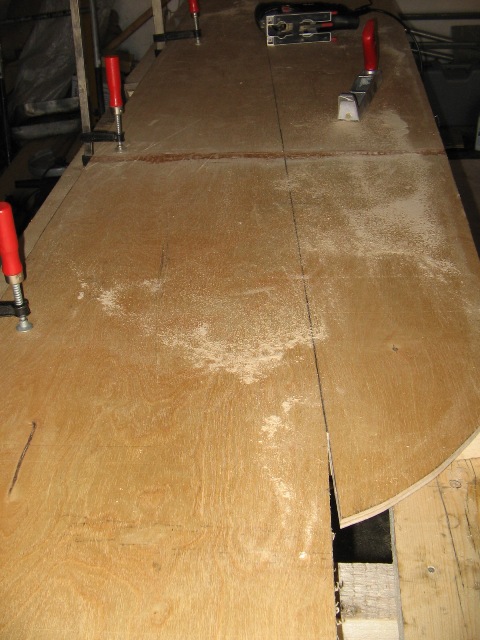

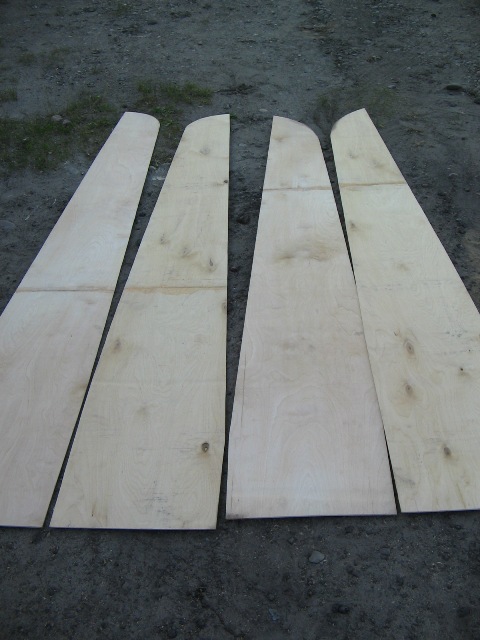

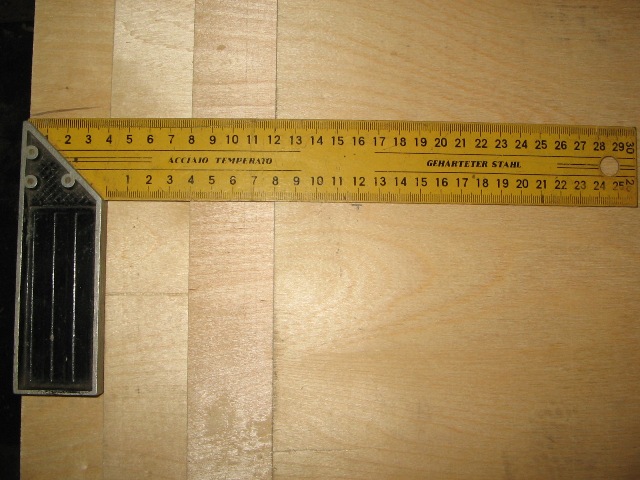

из склееных заготовок размечаем симметричные части носовой и кормовой секции

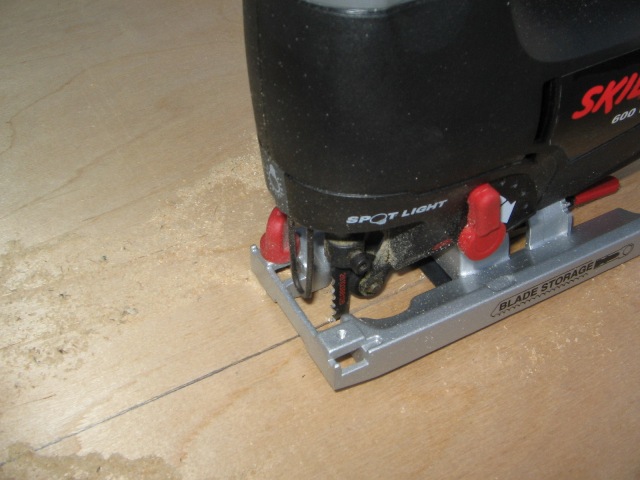

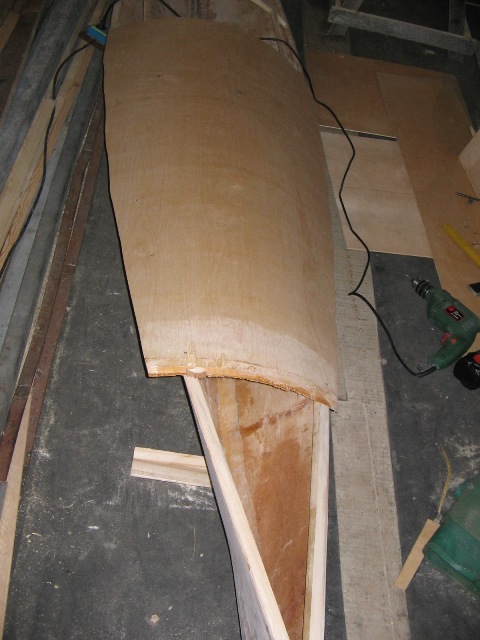

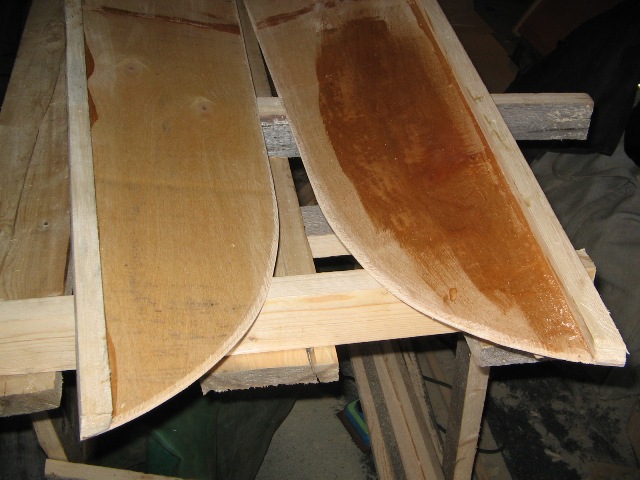

раскраиваем и так же клеим

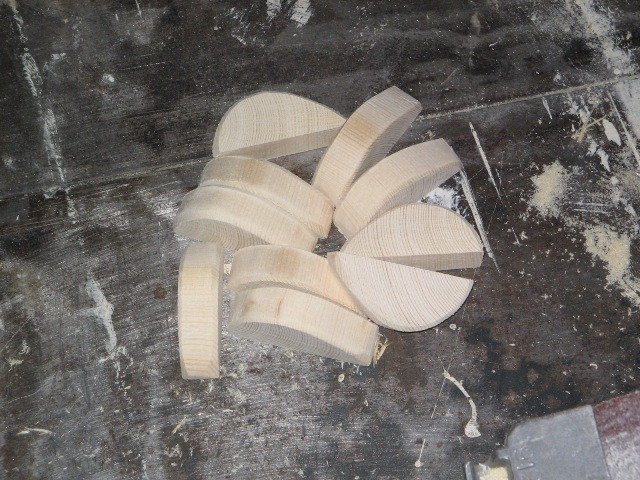

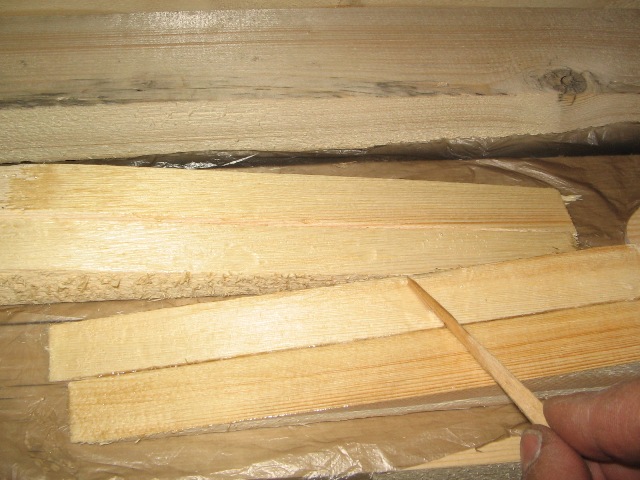

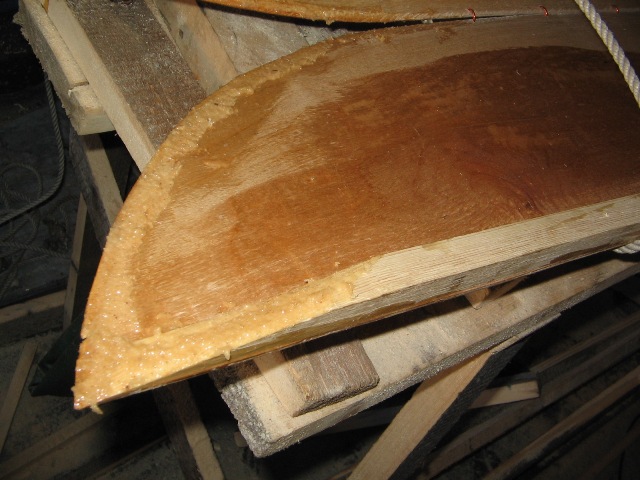

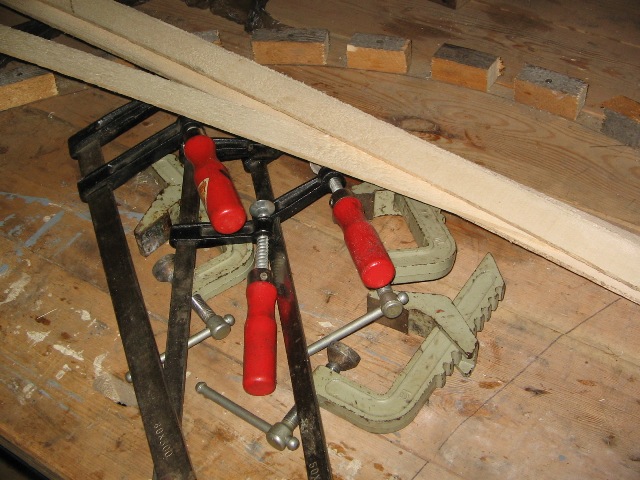

раскрой достки на брусок. Брусок крепят к борту лодки для придания жесткости, так же он является креплением палубы

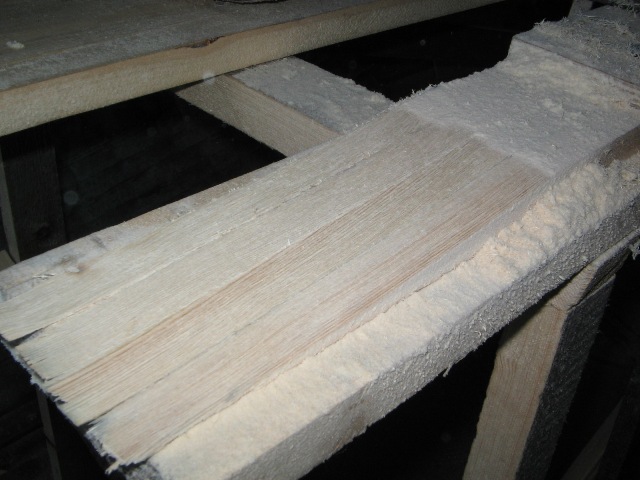

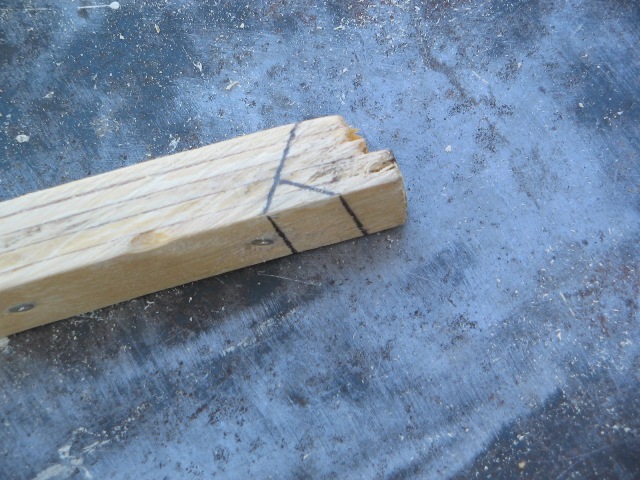

Важно - брусок лучше использовать по всей длине цельным. Я клеил на ус, при монтаже в месте склейки из-за напряжений от треснул, пришлось переделывать.

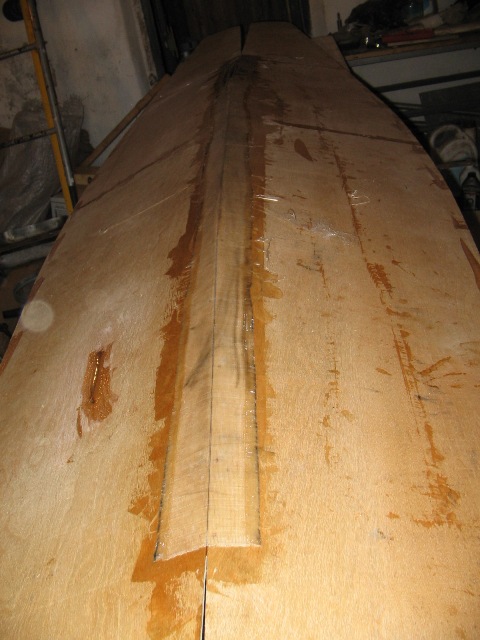

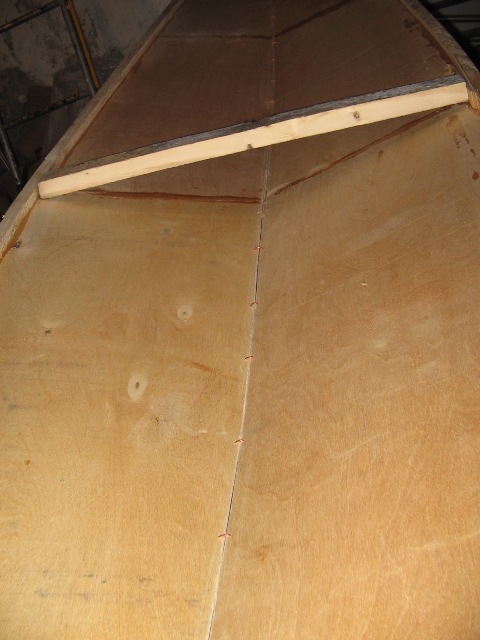

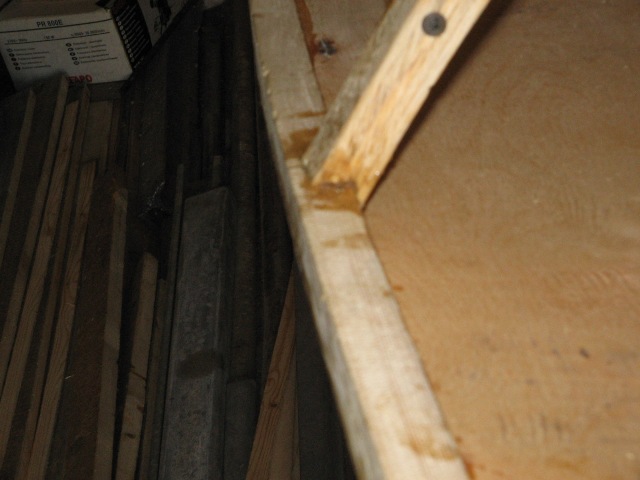

после приклейки бруска сшиваем половинки, начиная с середины

начал склейку

проклеев внутреннюю и внешнюю стороны, сшиваем нос и корму

Установив распорку по центру, нос и корма очень тяжело сводятся, я пименял веревку, обмотав вокруг половинок, скручивал ее, сводя половинки вместе.

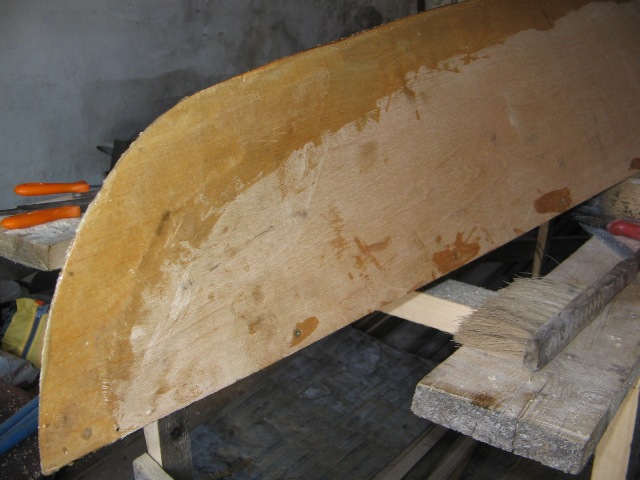

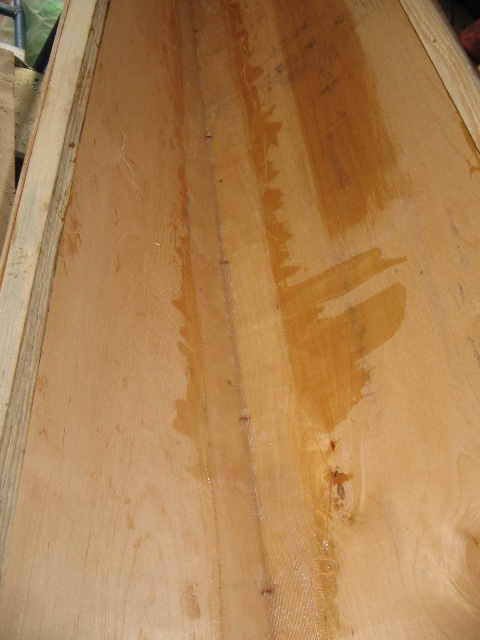

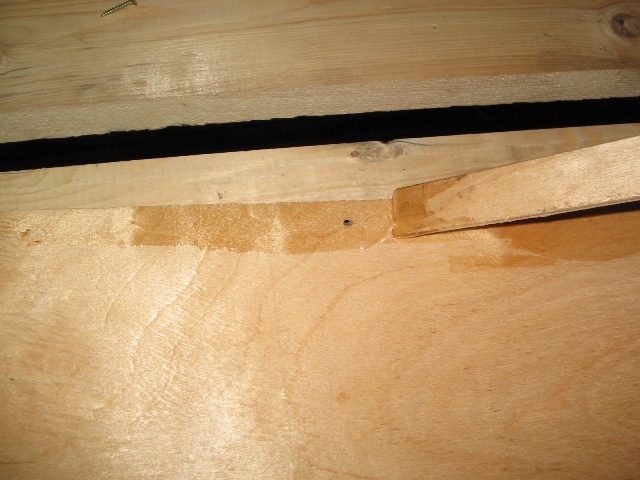

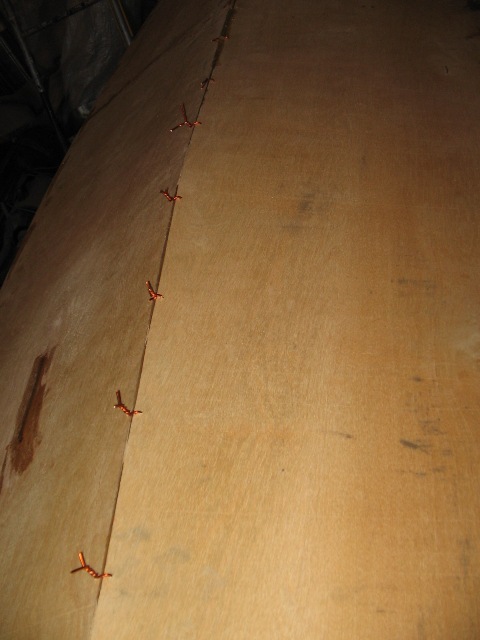

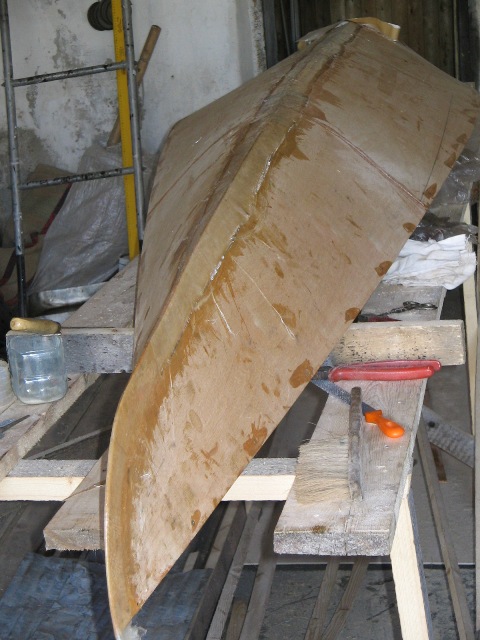

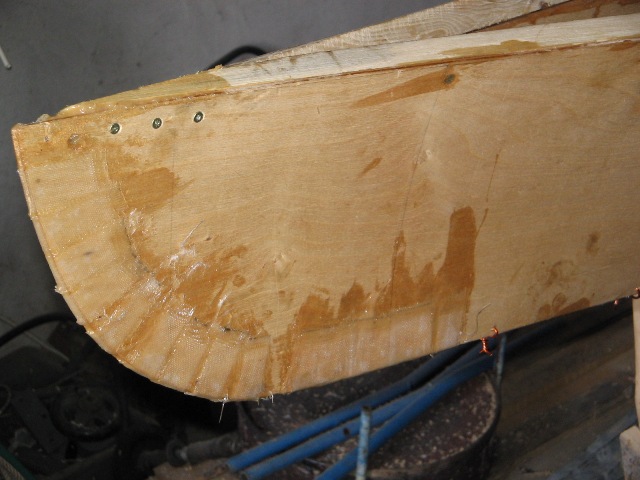

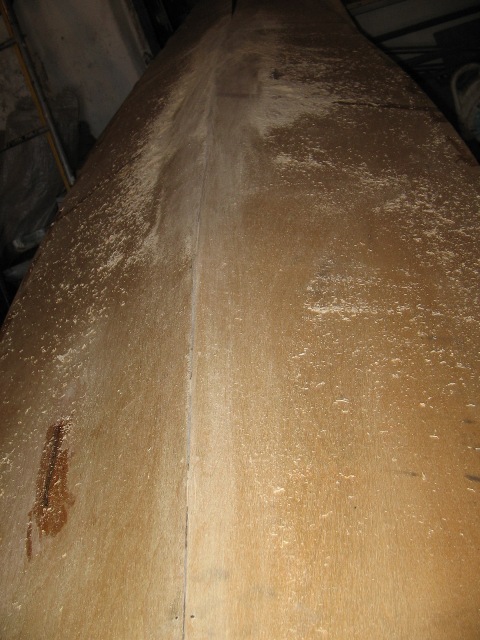

по шву обрезав скрепки проклеил снутри и снаружи лентами стеклоткани

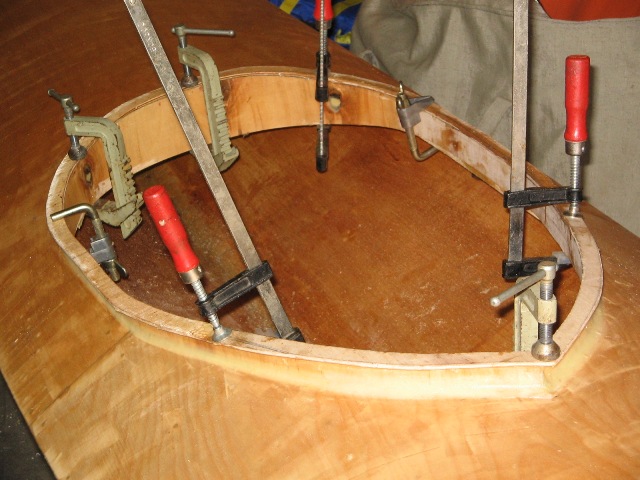

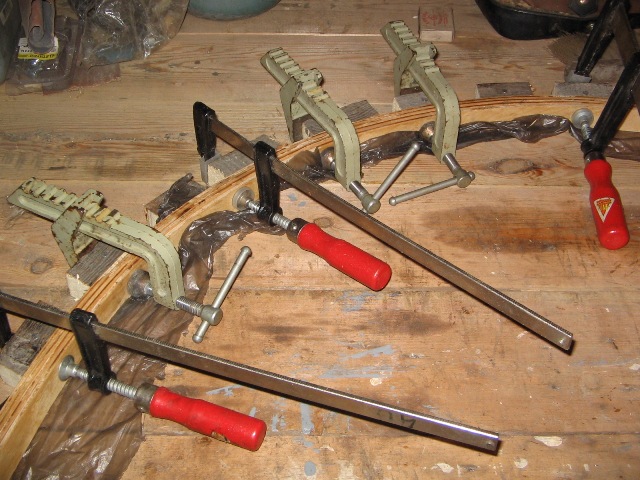

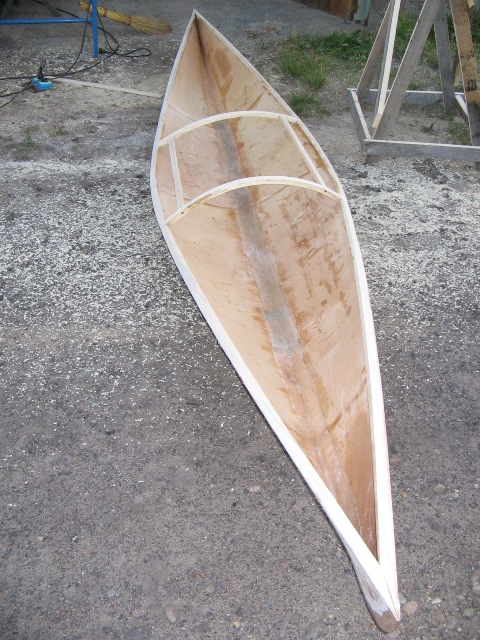

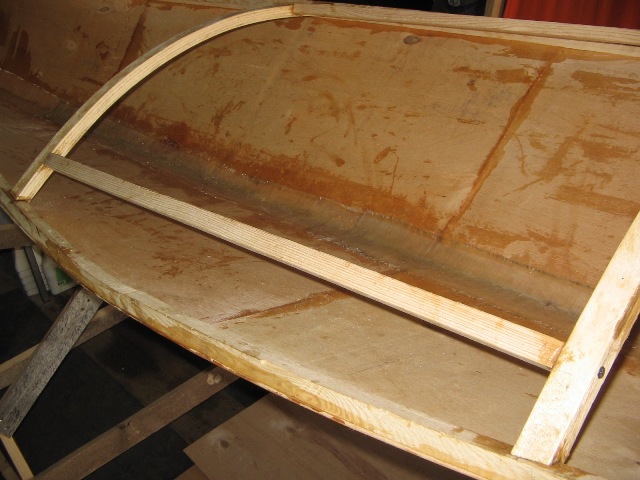

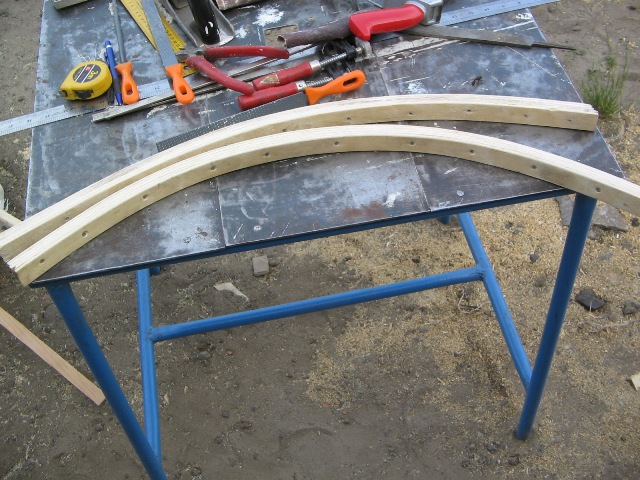

пробив на верстаке брусками контуры карленгса и комингса из тонкой рейки набрал и склеил пакет

прикинул по месту крепление

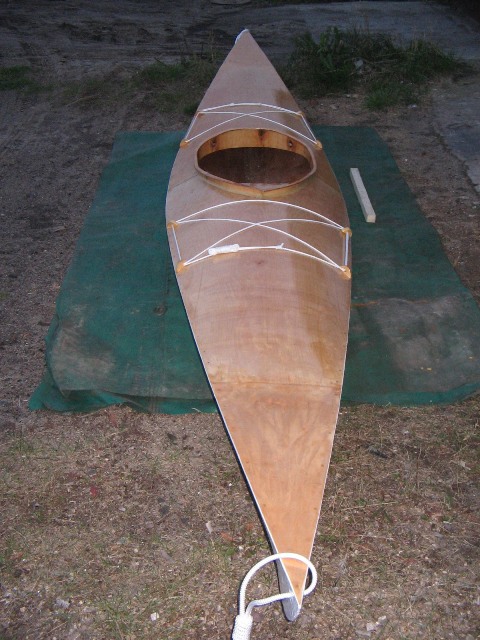

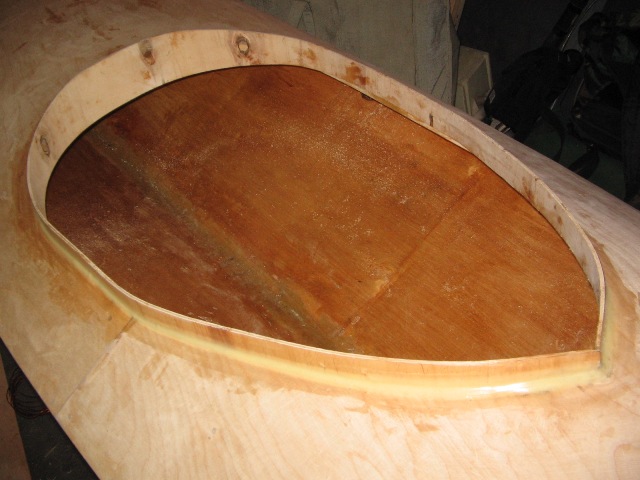

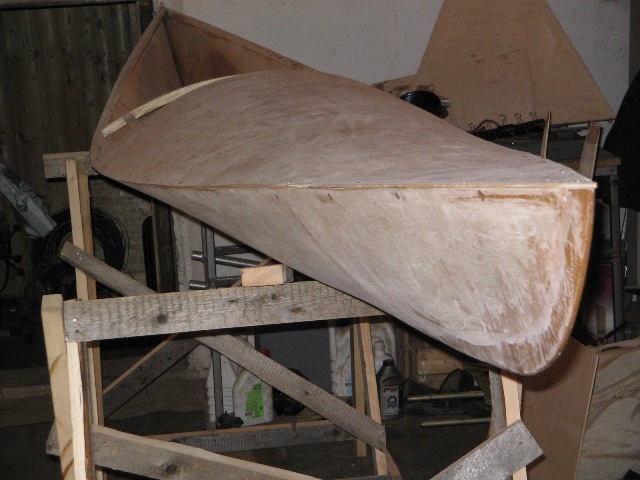

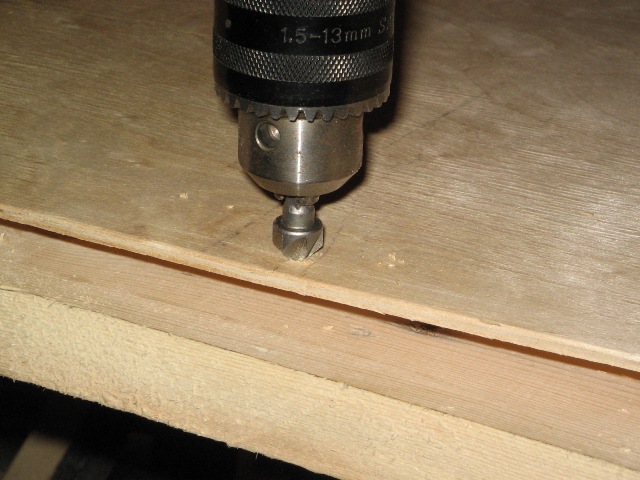

скорлупа с элементами жесткости и крепления готова. Крепим палубу

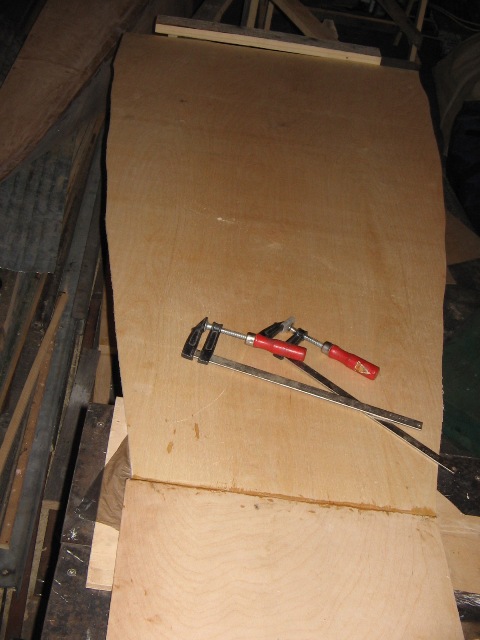

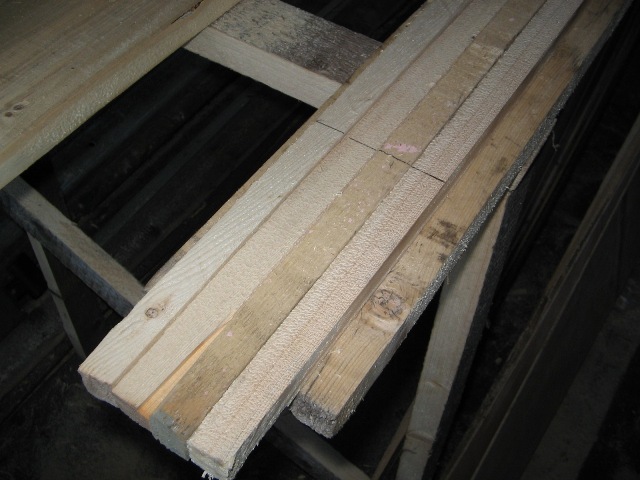

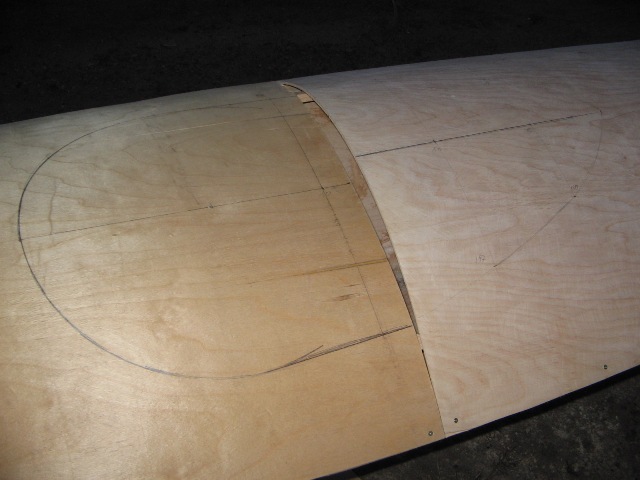

палубу набирал из кусков, что оставались. Клеил так же на ус.

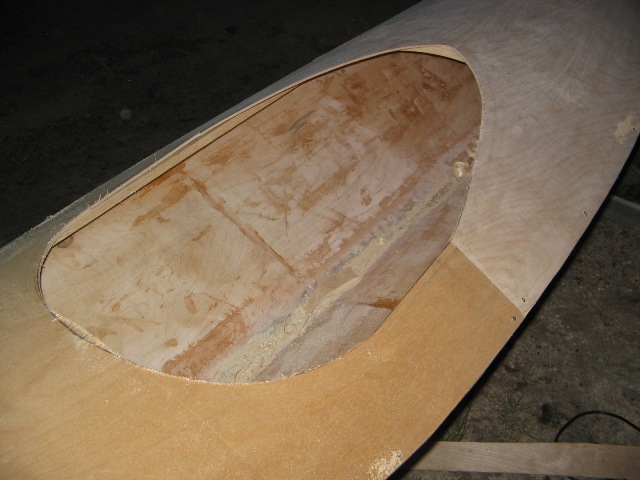

"капсула" для гребца - первый прикид

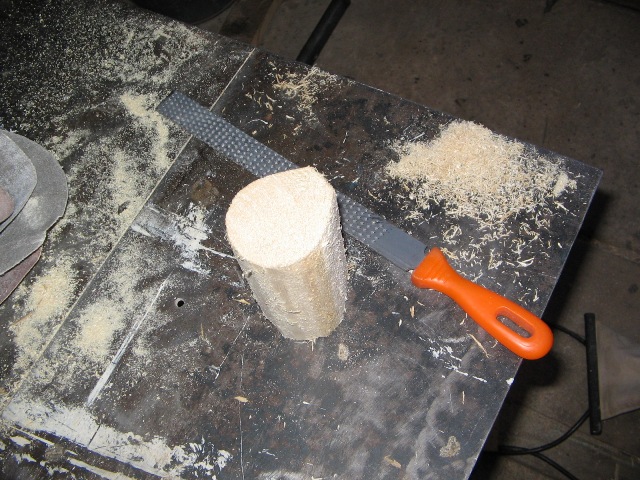

отделка- эпоксидка с мукой Челябинского мукомольного завода. Мышам в радость, но работать очень удобно, и глаз радует

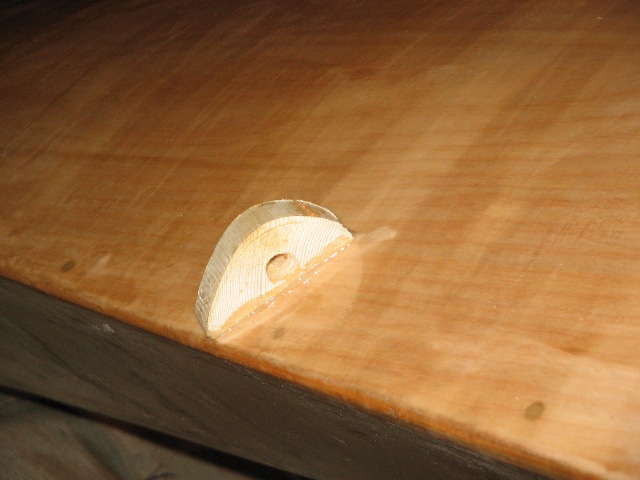

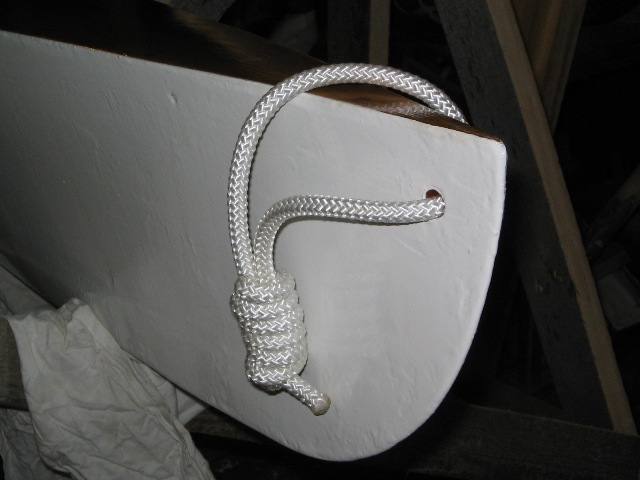

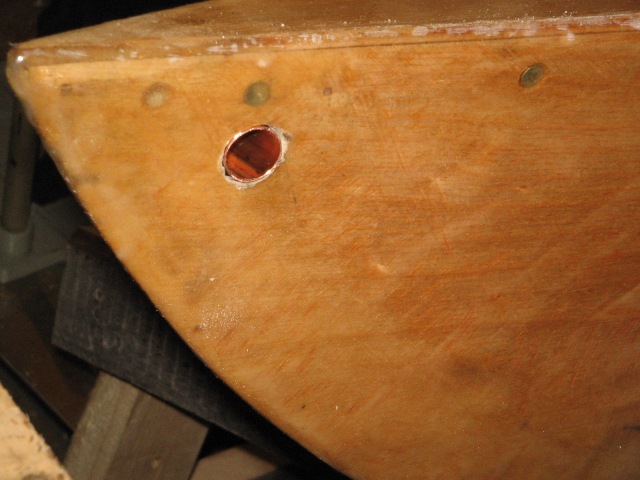

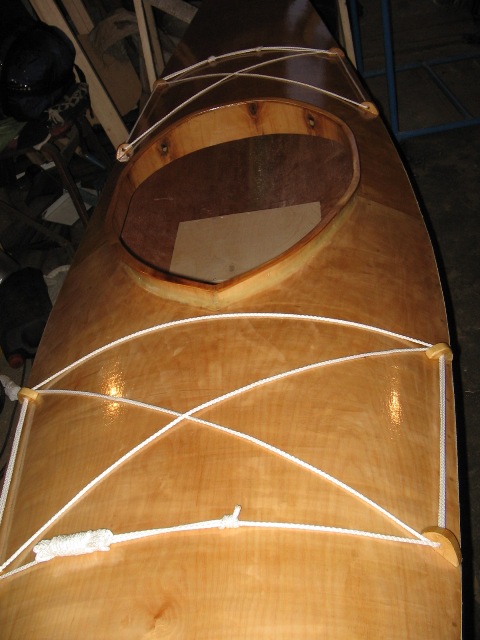

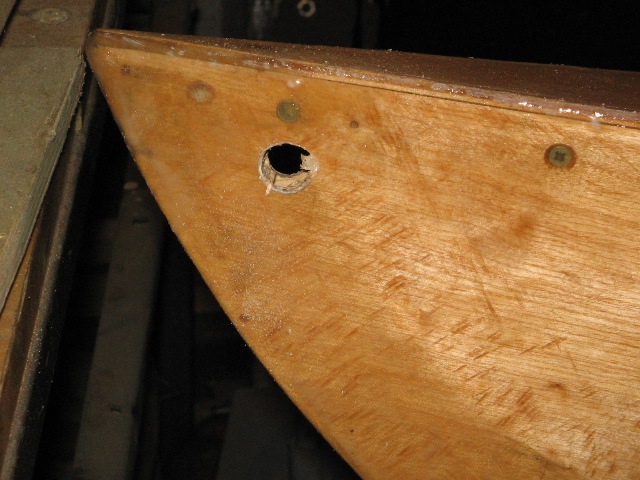

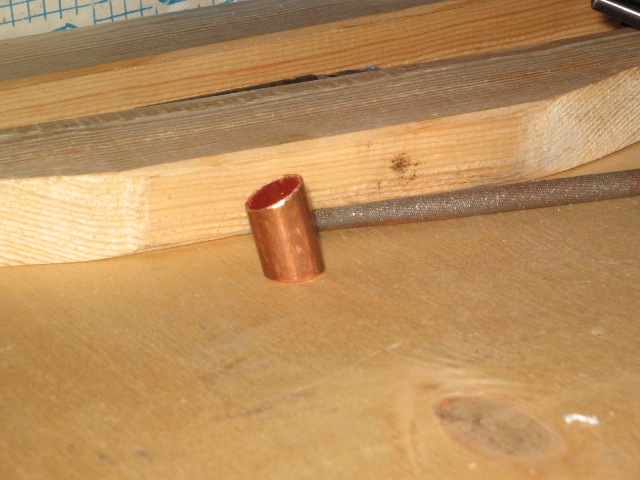

Элементы отделки. Носовй рым, крепления для горпуна и добытых китов

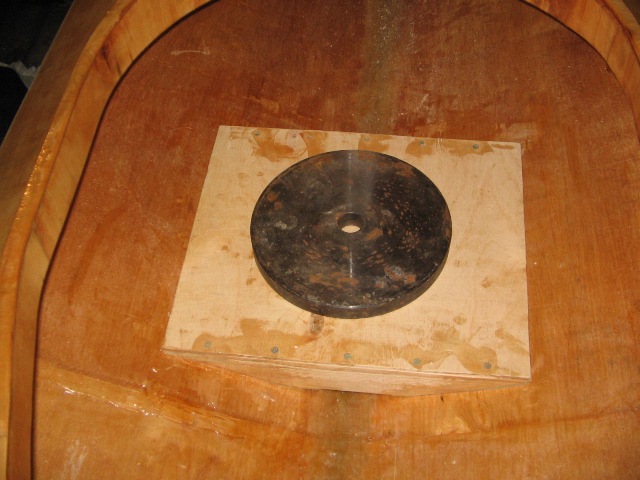

на байдарках это называют сляйдом, на каяках не знаю, наверно сидуха просто

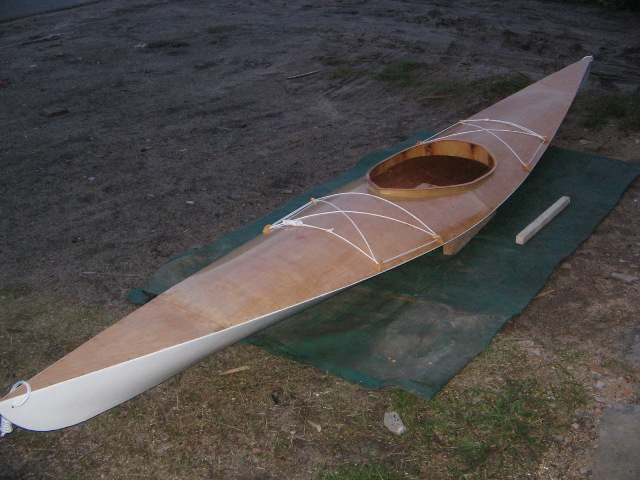

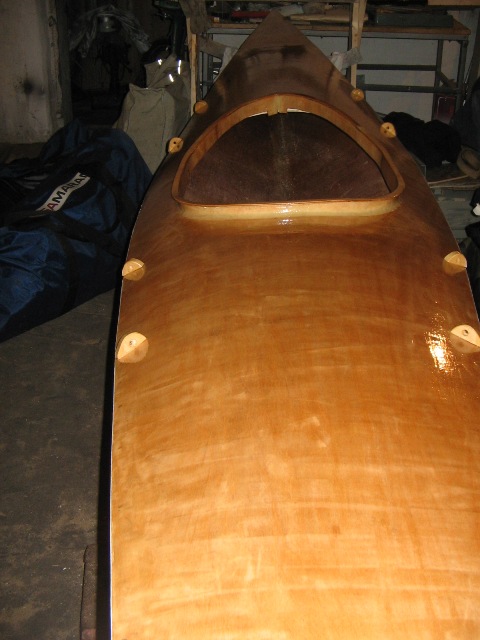

покраска, отделка - работа закончена

Чертежик из журнала с кратким описанием процесса

Видео

Для настоящих поклонников подобных девайсов выкладываю первый выход агрегата на воду.


первые выходы самые значимые, через пару недель от нечего делать сделал фаркоп к вело и трейлер для каяка. Теперь можно получать удовольствие вдвойне.
