14 футов не айс. Постройка каяка по мотивам Shearwater 17


Здравствуйте.

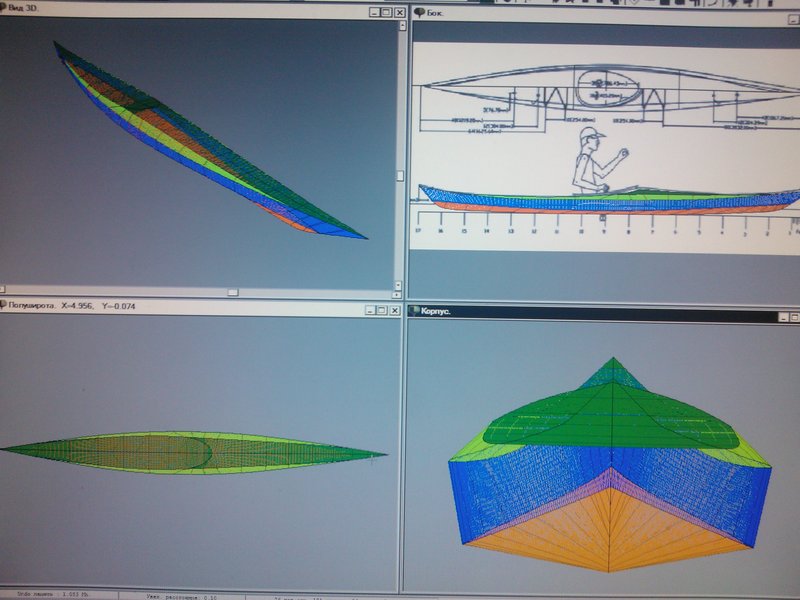

В предыдущей статье "...по мотивам Shearwater Sport" я в основном описывал свои эмоции от строительства первого каяка. Тогда я мало задумывался о чем либо, кроме радости созидания. Первый критический и трезвый взгляд на лодку я получил во время ее испытаний. Это касалось качества исполнения, отсутствия нормальной сидушки, юбки и пяточных упоров, но главное-это касалось длины лодки. Ей как будто чего то не хватало. На следующий же день после испытаний я засел за проектирование 17-тифутовой лодки. Шервотер мне нравился внешне, поэтому проектировал его.
Прежде всего плавность линии пересечения плоскостей (сорри за корявый язык, не знаю как это называется). В первой лодке киль не является плавным коромыслом, а пару раз проваливается в вертикальной плоскости. Остальные линии также подверглись критичесскому осмотру на предмет своей плавности.

Чертежи были созданы и на какоето время отложены в сторону, пока осенью я не нашел знакомого со станком ЧПУ.

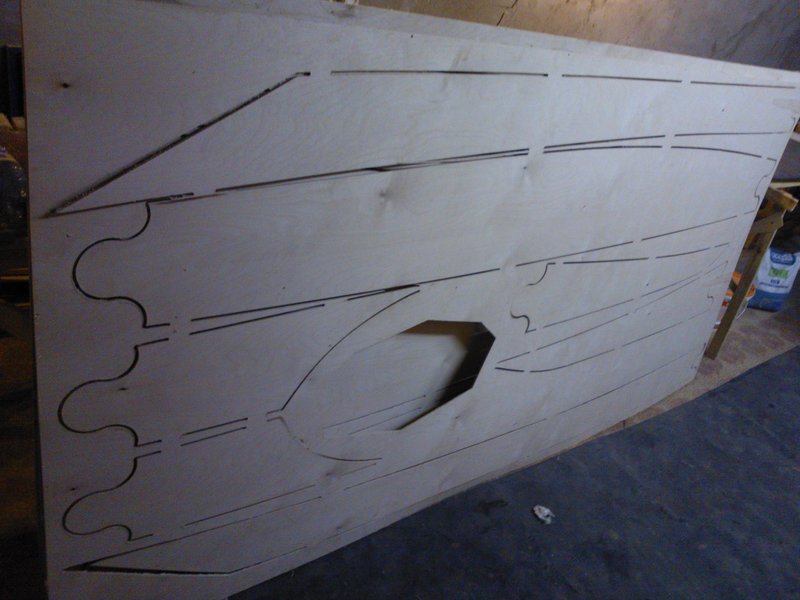

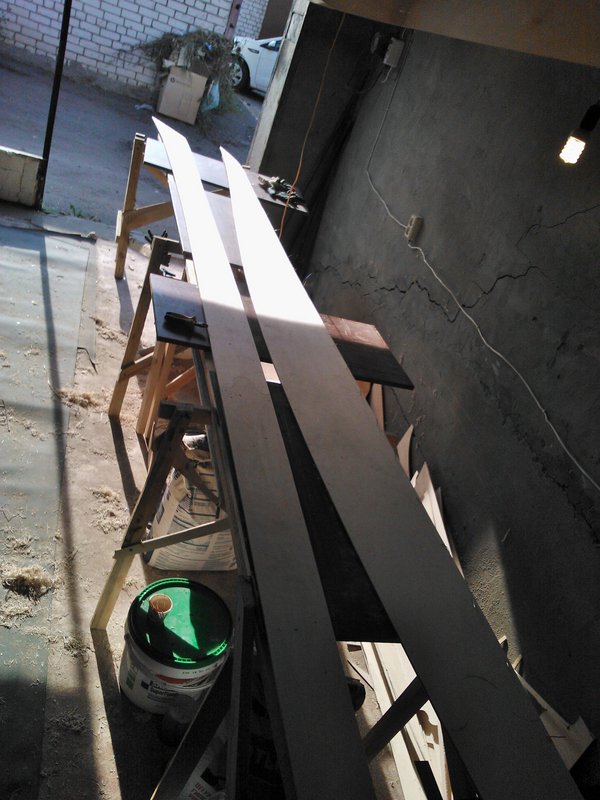

Разбив в автокаде детали по листам я получил три листа ФСФ с напилеными деталями. Вообще я думал так же, что это поможет сэкономить мне время на сращивании листов и напиливании деталей. Но времени для стыковки уже напиленых ушло поразительно больше моих ожиданий.

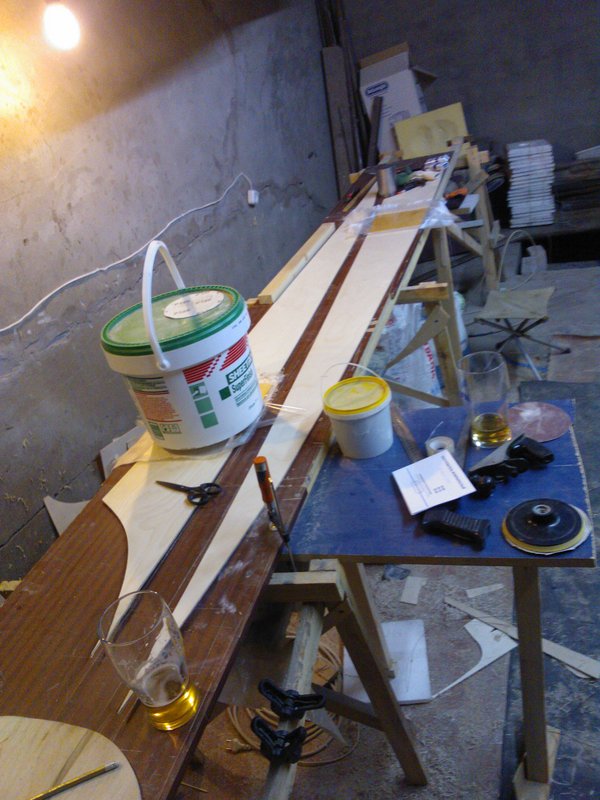

Просто стол не вмещал более двух деталей.

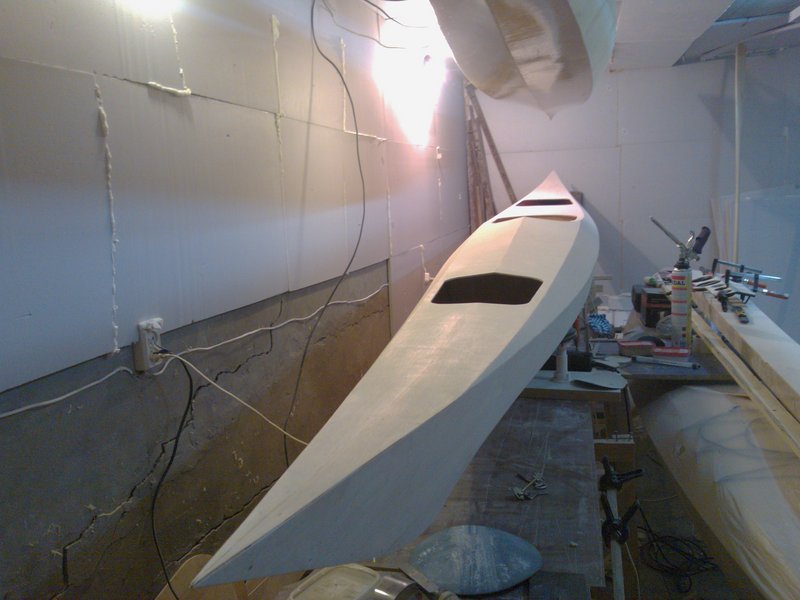

Детали срощены, торцы обработаны (снять малку вроде называется). Не торопясь начал собирать.

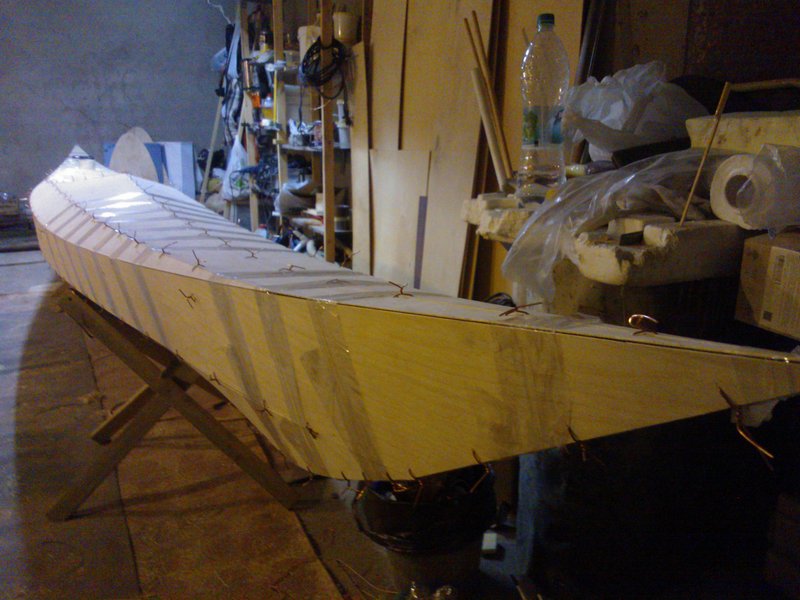

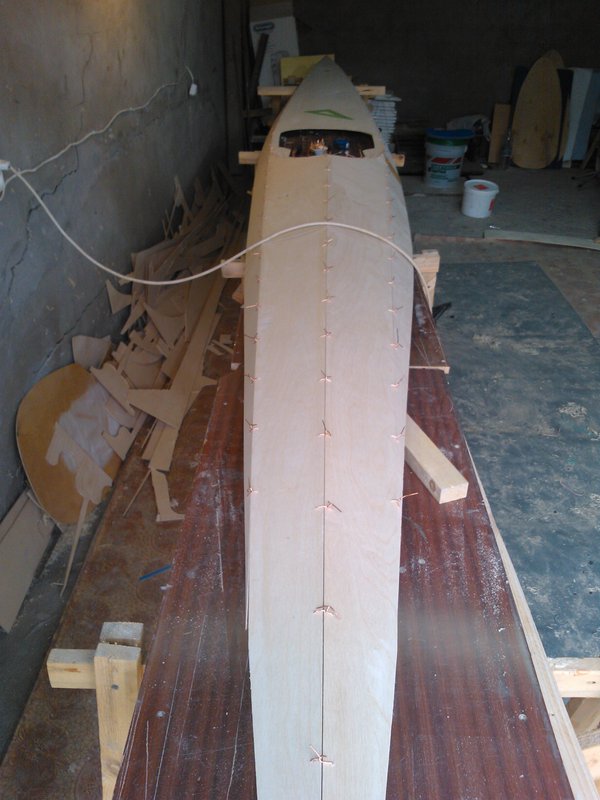

В этот раз решено было склеивать детали между собой снаружи в полностью собранном виде. Но так как зазоры между деталями были минимальны клеевой шов был крайне слаб. В конечном счете этого хватило и при вскрытии лодки они не лопнули.

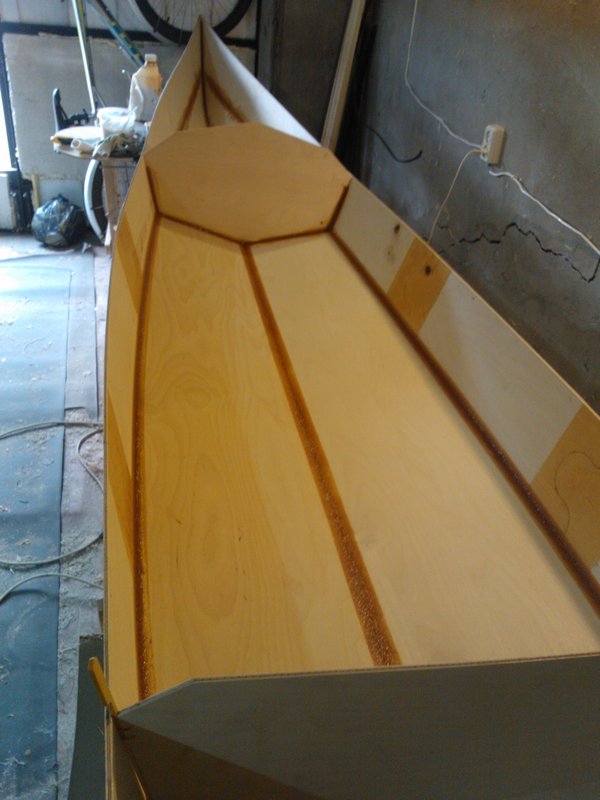

Далее все теже галтель...

...со стеклотканью

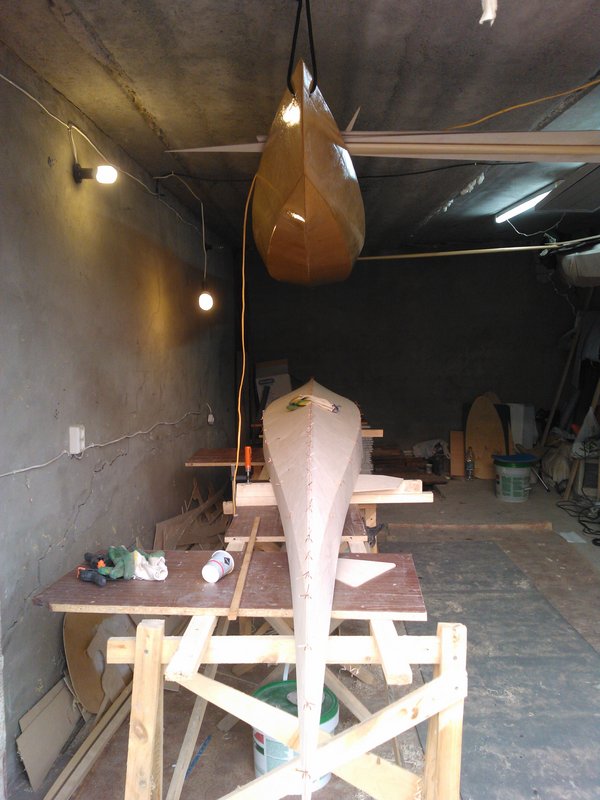

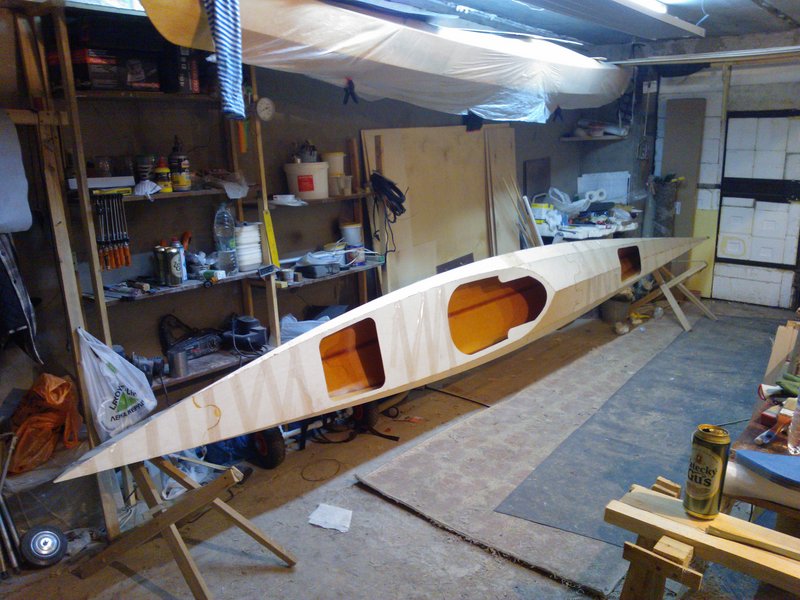

"Свадебные мероприятия". Ну и длинный же он, подумалось...

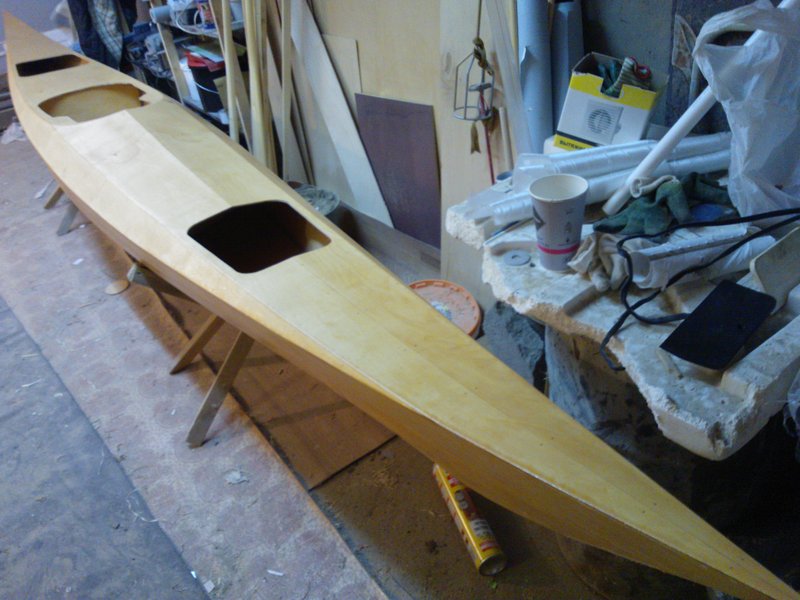

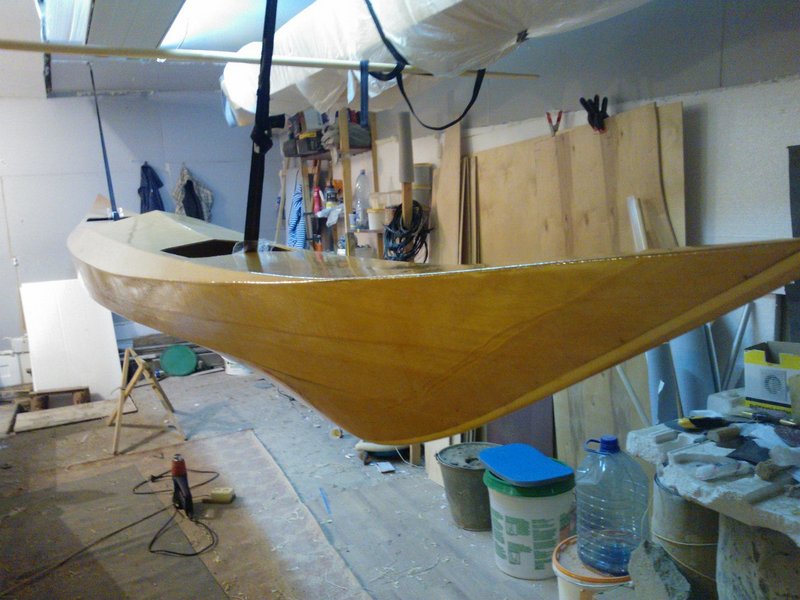

Фасадные работы. В этот раз мельче 180 наждачки не пошел. Была мысль пройтись морилкой слекга потемнее фанеры заднюю палубу и скулы, но морилку на водной или на спиртовой основе я найти не смог.

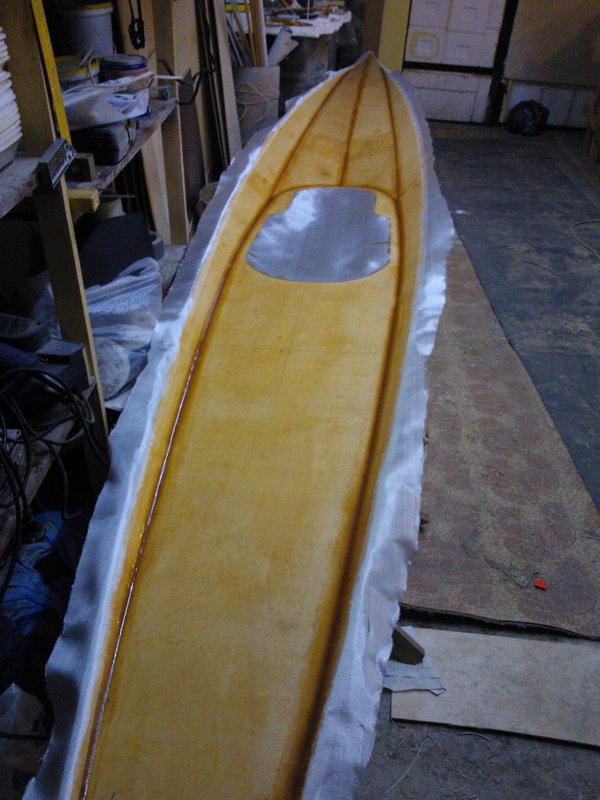

Ламинирование прошло по отработанной схеме: 2 слоя на дно плюс полоски по килю на носу и корме и один слой на палубе с заходом до середины борта для дополнительного армирования места "женитьбы"

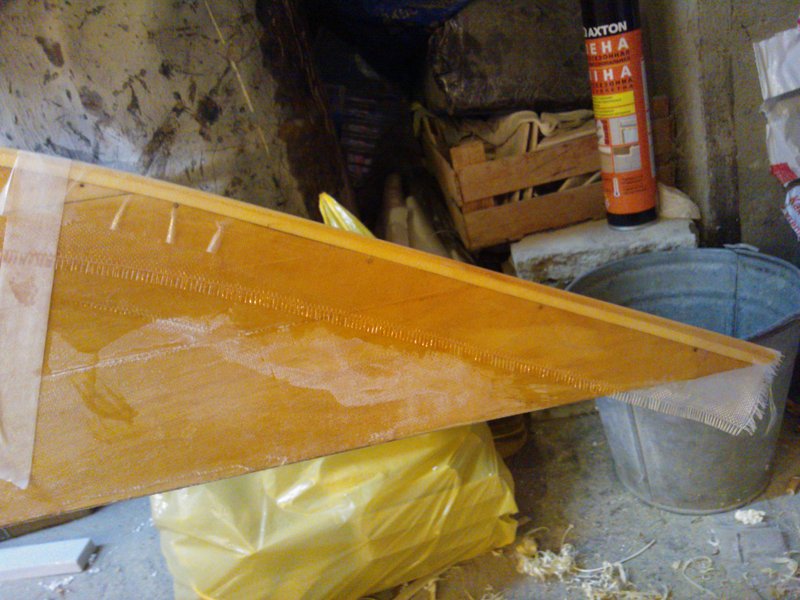

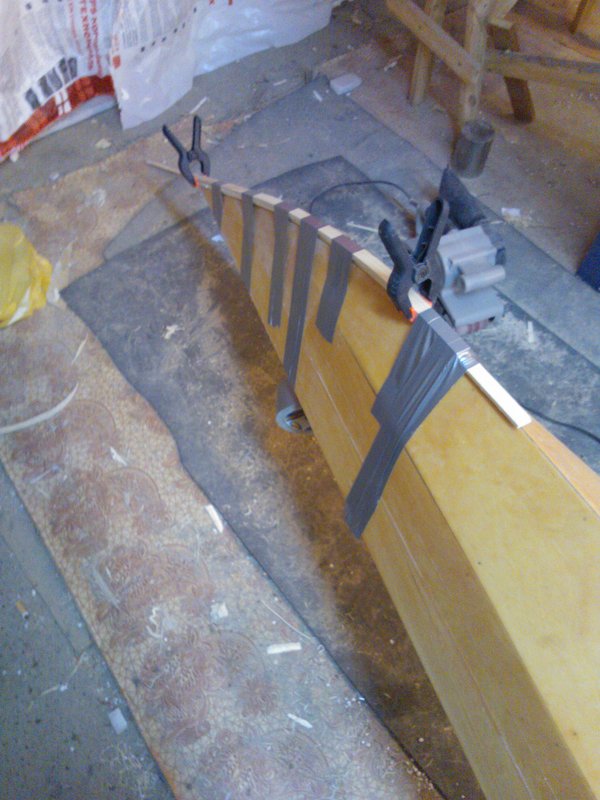

Насмотревшись всяких там Шадэ и иже с ним решил прикрыть небольшое безобразие на остриях носа и кормы планочками.

Приклеил, подрубанил, подшкурил...

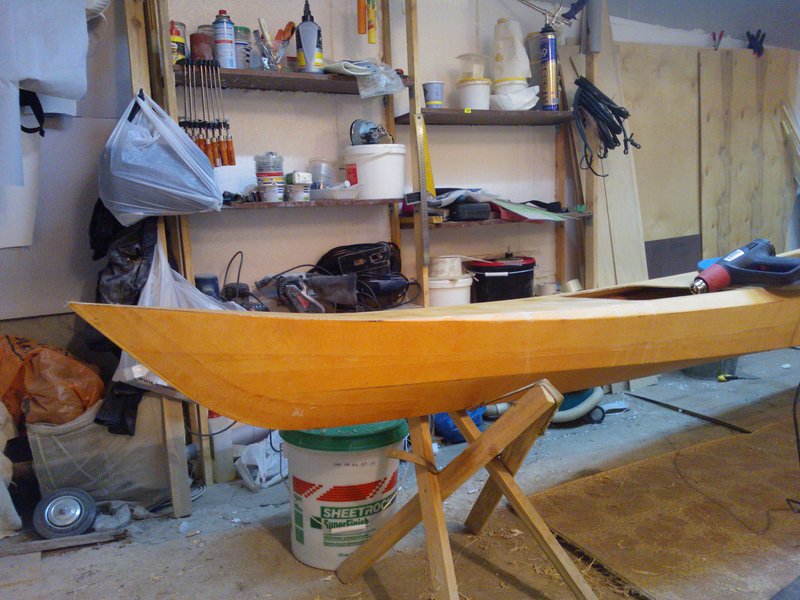

... и заламинировал.

Добавлено еще два слоя смолы валиком.

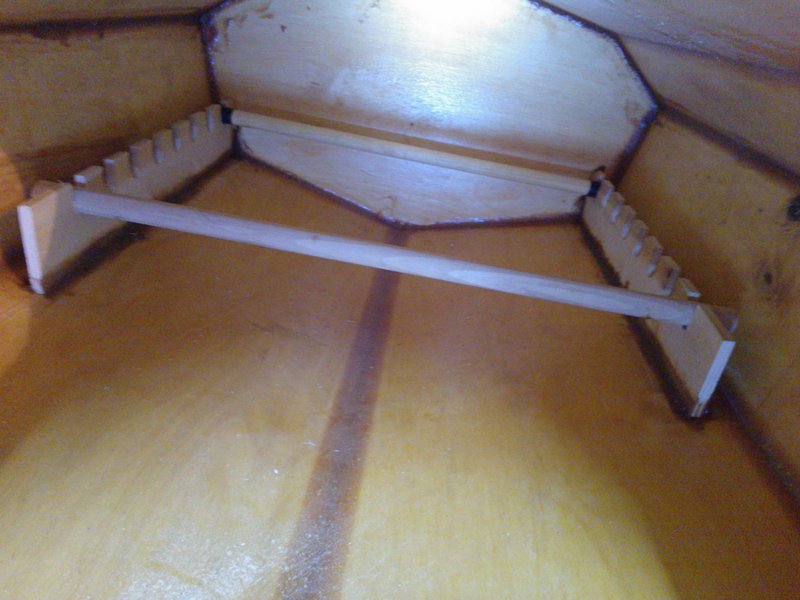

Пяточные упоры, до которых я долго не мог допедрить, решено было сделать из фанеры 6 мм.

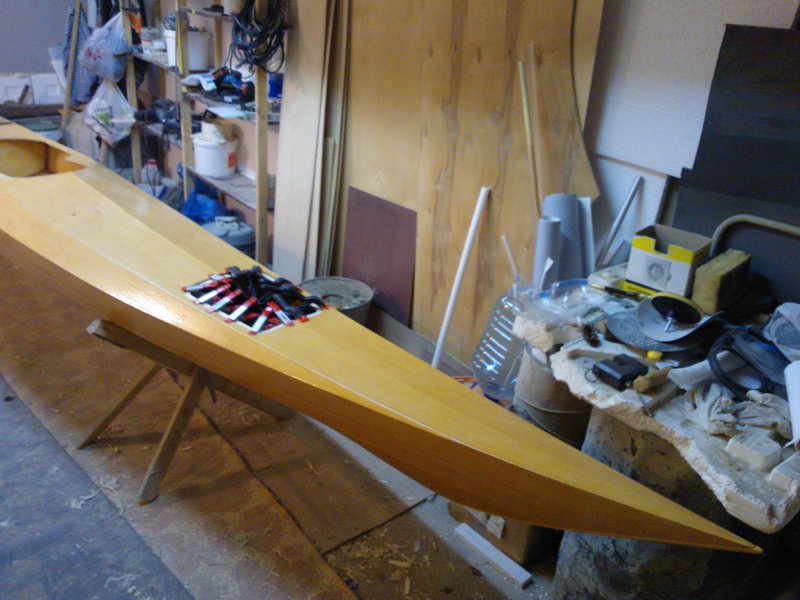

Опоры для лючков. На этом фото видны последствия небольшой беды. Вообщем внезапно потекла крыша гаража и накапало, блин... Долго думал... Посушил конечно феном, но окончательно не исправить. Пришлось смириться.

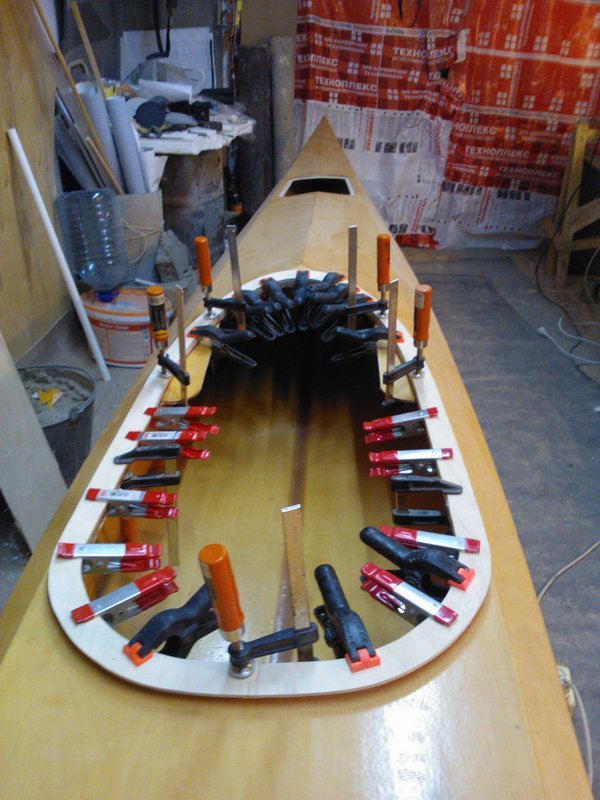

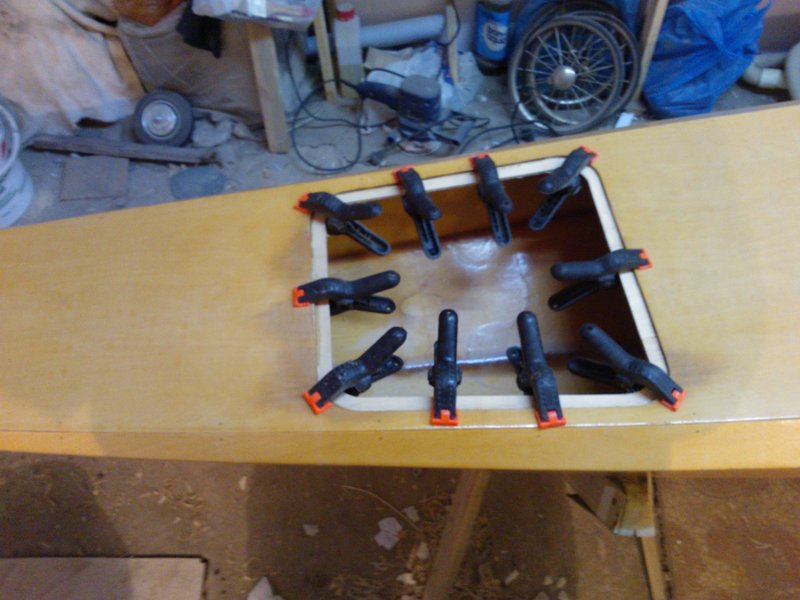

Организовал обод кокпита.

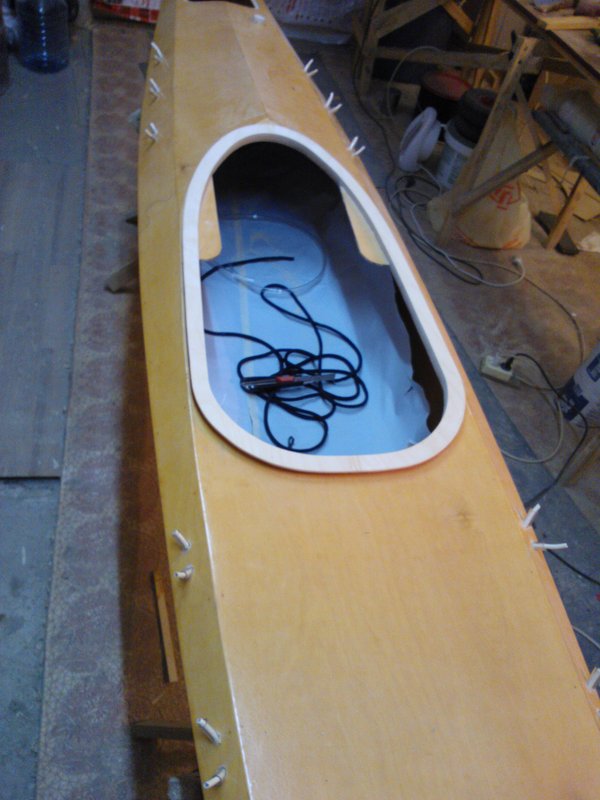

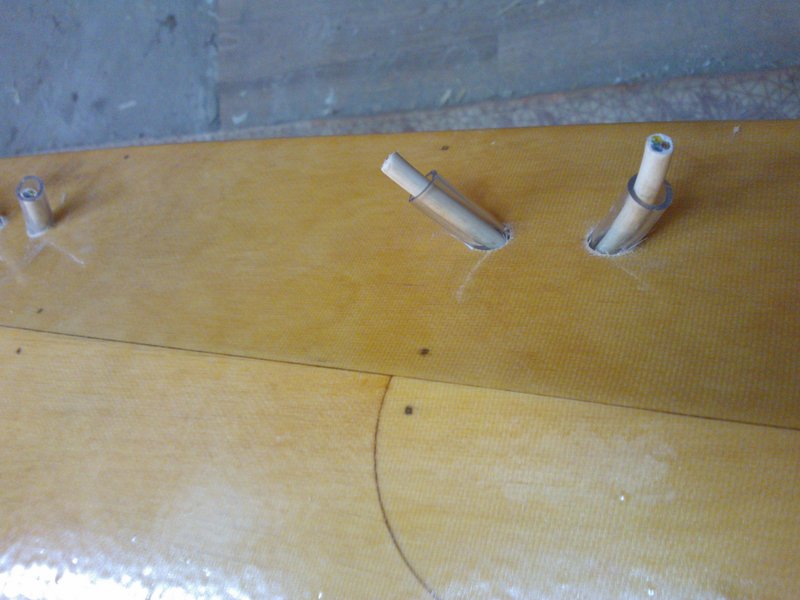

Обвязку решил пропускать сквозь палубу. Видел где то подобный ход.

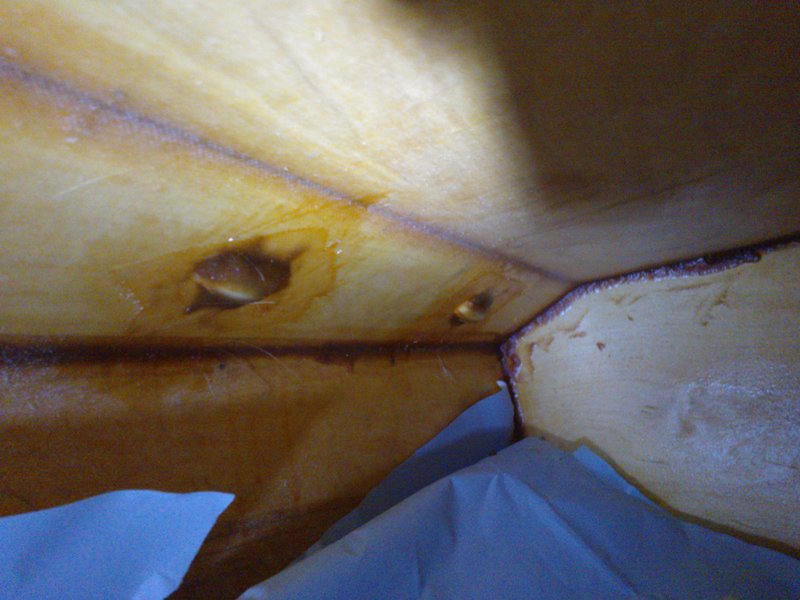

Под палубой основательно прикрыл эти трубки.

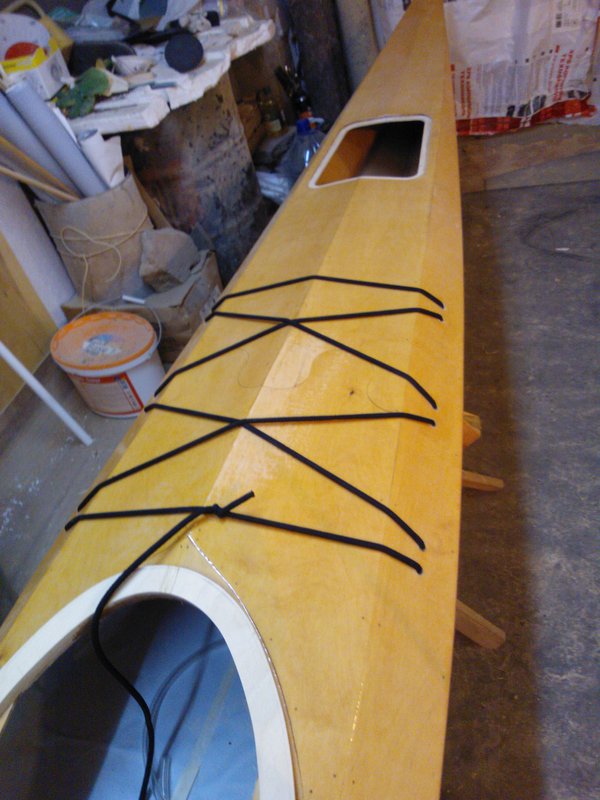

Сегодня прикинул, как будет смотреться эта обвязка. Понравилось.
Продолжение следует...

Поместить ссылку в: LiveJournal Facebook Twitter Google Bookmarks Google Reader MySpace Linked In Yahoo! Bookmarks ВКонтакте Мой мир на Мail.ru Одноклассники Яндекс.Закладки


Комментарии (31)

klimm17:06 14.11.2014#
На мой взгляд все идет отлично! Хорошая работа.
У меня же рука на 17 футовик не поднимается. Боюсь будут проблемы с хранением и транспортировкой.
пузотер07:43 28.11.2014#
А я уж дурным делом заглядываюсь на 18 футов...
Егоррр05:23 02.12.2014#
Можете показать как выглядят в итоге края последнего слоя стеклоткани. Усиления на носу и нахлёст на полборта. У себя на лодке остался недоволен результатом в этих местах. Охото глянуть как у других :-)
пузотер07:20 02.12.2014#

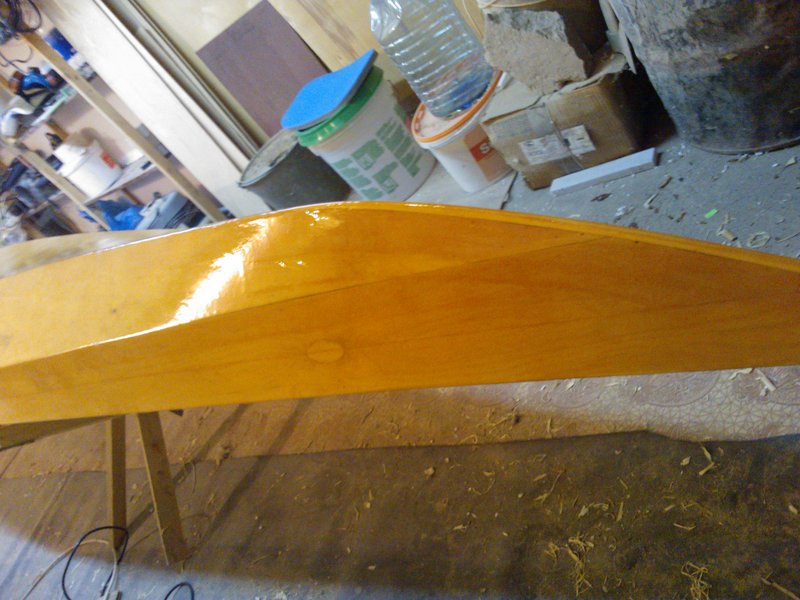

Выглядят пока так, как на первых двух картинках. Лодка еще толком не отшкурена. Втоорые две фотки-это более ранняя лодка. На ней также было усиление киля.
Когда ошкуриваешь нахлест ткани ткань становится белесой и последующим покрытием смолы не вся становится прозрачной. Подозреваю, что виной тому качество самой ткани(ТСК-100), но могу и ошибаться.
Сергей Геннадьевич16:57 04.12.2014#
Хорошая работа мне понравилась, особенно иллюстрация с пропусканием обвязки через деку. А я голову ломал над идеей как это сделать получше. Скорее всего я бы сделал из мягкой трубки что бы потом ее удалить и оставить один эпоксид, так мне кажется надежнее в месте прохода через фанеру. (В плане водонепроницаемости). Удачи!
Артём18:28 11.01.2015#
Здравствуйте. Подскажите пожалуйста, а где можно найти чертежи на это чудо?
пузотер19:41 11.01.2015#
Изучите программу FreeShip и будет Вам счастье. В ней можно спроектировать любое фанерное "чудо". Еще посмотрите форум "Самостоятельная постройка каяка". В теме "Помогите с чертежами для постройки каяка" много разных чертежей имеется.
Александр00:22 20.02.2015#
Здравствуйте.
На многих проектах соединение идет на замок. Подскажите, пожалуйста, где этот самый замок можно разметить? в FreeShip не могу найти такую функцию
пузотер19:24 22.02.2015#
Если Вы имеете в виду удлинение деталей, то во ФриШипе такой функции нет. Я импортировал чертежи деталей в Автокад и там вручную трафаретил.
Михаил Манака05:49 11.04.2015#
Здравствуйте, долго искал раскрой на ЧПУ. На вашу статью наткнулся случайно.
Просьба,понимаю авторство и все такой, но не могли бы Вы поделиться файлами для ЧПУ на эту красоту?
Буду очень признателен.
np_c@mail.ru
D1301:34 10.06.2015#
Сколько примерно по деньгам вышло?
пузотер19:06 12.06.2015#
Раскрой трех листов плюс сами листы-6500, смола, ткань и прочее... 10-12 т. примерно.
pekan08:22 03.07.2015#
СУПЕР !!!!! Вдохновили :)
Присоединяюсь к просьбе, не могли бы Вы поделиться файлами для ЧПУ?
reanpit@gmail.com
deFlash08:11 13.07.2015#
Доброго времени суток, друзья.
Вопрос в желании получить чертежи, так как еду в Польшу и там будет времени неделя, уж очень хочется свой каяк там, уже нашёл и фанеру и ткань и смолу, буду заказывать, но чертежи не могу добыть адекватные, а времени болт! Да ещё и не понятно будут ли чертежи верны. Помогите , хочется по речке хотя бы пару разиков прокатиться и тёще лодку на хранение оставить. Мой майл : artglazov@gmail.com.
Ivan K20:51 17.01.2016#
Здравствуйте!
- На картинке из FreeShip нету кокпита и лючков. На каком этапе они появляются?
- Перегородки смещены относительно исходного чертежа. С чем это связано?
- Как на практике показал себя данный способ обвязки? Трубки вытаскивали?

P.S. Немного взгрустнул когда узнал, что продали). Надеюсь моего запала хватит довести дело до воды.
Пузотер02:28 19.02.2016#
-лючки и кокпит выпилил без чертежей.
-перегородки не смещены
-трубки не выписки свой сквозь них обвязки и пропускаются
P. S. Лодку не продал. Строй не смотря на других. Это прикольно.
Пузотер02:30 19.02.2016#
Ээээ
не вытаскивал, сквозь*
Максим16:09 09.03.2016#
Доброго времени суток!
Если не затруднит поделитесь пожалуйста файлами для ЧПУ.
Заразился идеей постройки каяка, не могу найти размеров раскройки фанеры.
Очень уж хочется покорить залив Петра Великого на самострое.
Maksim_yakovec@mail.ru
Макс каяк18:30 04.04.2016#
я Вашу статью уже пятый раз читаю))) очень все от души показано.
сам уже давно хочу построить себе каяк. хотелось бы узнать как этот на воде себя ведёт. думаю Вас уже достали этой просьбой, но осмелюсь по наглеть и попросить Вас поделитесь пожалуйста файлами для ЧПУ.буду очень признателен)))
petr_vector@mail.ru
Макс каяк12:54 06.04.2016#
я Вашу статью уже пятый раз читаю))) очень все от души показано.
сам уже давно хочу построить себе каяк. хотелось бы узнать как этот на воде себя ведёт. думаю Вас уже достали этой просьбой, но осмелюсь по наглеть и попросить Вас поделитесь пожалуйста файлами для ЧПУ.буду очень признателен)))
petr_vector@mail.ru не будьте равнодушным))
Иван19:52 12.04.2016#
Спасибо, полезная статья. Дополнительно натянул банер над рабочей поверхностью.
взял на заметку обвязку, пока для себя не вижу доступнее варианта.
was01:47 23.05.2016#
Здравствуйте! Вы склеивали детали снаружи, можно поподробней. Склеивали немного загустевшей эпоксидной смолой, выдавливая её из шприца, или проклеивали точечно тканью. Спасибо.
пузотер06:38 27.05.2016#
склеивал шприцом не загустевшей, а только что замешанной смолой.
Павел21:56 28.06.2016#
Поделитесь чертежами для станка ЧПУ . буду признателен. Спасибо smaken@rambler.ru
Гордей19:12 11.07.2016#
Доброго времени! Красивая лодка получилась! Если не жалко, и мне) Заранее спасибо! gordey.pzt@gmail.com
Сергей00:18 30.08.2016#
Здравствуйте. Ваша работа очень понравилась! Если не сложно, помогите чертежами на sergeybukhonov@gmail.com
CO6AKA19:36 31.08.2016#
а модельку freeship можно почтой на co6aka@yandex.ru
будьте так добры.
игорь22:38 20.11.2016#
буду очень признателен за чертежи для чту
игорь22:39 20.11.2016#
буду очень признателен за чертежи для ЧПУ 9216892@mail.ru
runmy02:04 05.05.2017#
Поделитесь чертежами для станка ЧПУ . буду признателен. Спасибо! aev_comp@mail.ru
Владимир20:11 08.08.2017#
Здравствуйте подскажите пожалуйста как вы с картинки копировали на Free ship. Способом. Хочу сделать 14 футов. vovan396@gmail.com
