Каяк из реек (Часть 1)


Ну вот снова я в строительстве..Еще с лета подумывал о постройке каяка из реек..искал чертежи.. рассчитывал себестоимость проекта. И вот в Сентябре проект стартовал..были закуплены буковые доски для обшивки, ОВП из которого делаются шпангоуты, лобзик, и другие принадлежности.Так как габариты моей верфи не позволяют использовать и обрабатывать планки длиной 4 метра, то я клеил из 1.1 м реек.Пол месяца ушло на решение проблемы склеивания, и в конце концов был сделал шлиф станок.после этого работа закипела..

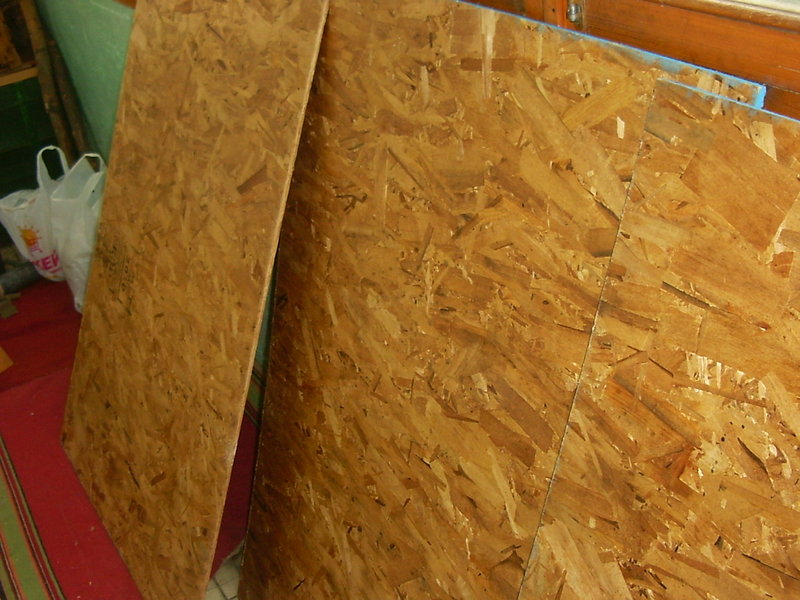

Листы ОВП

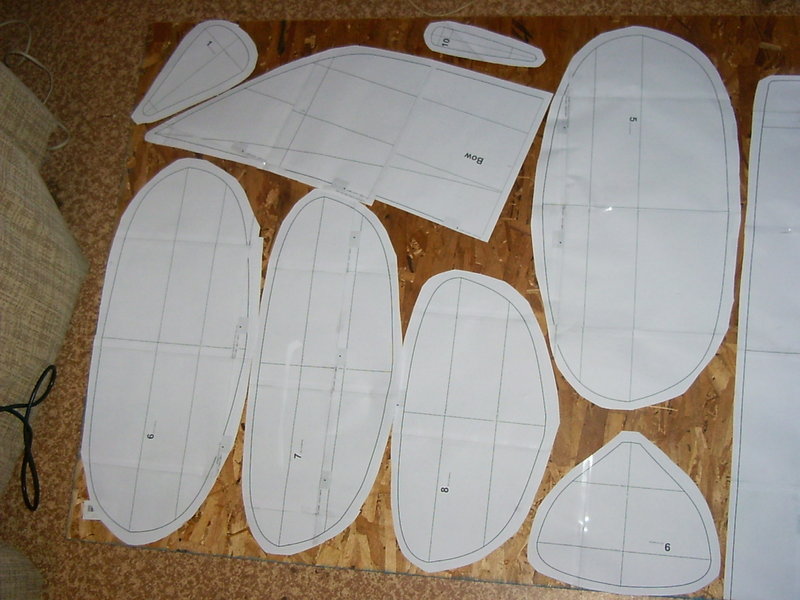

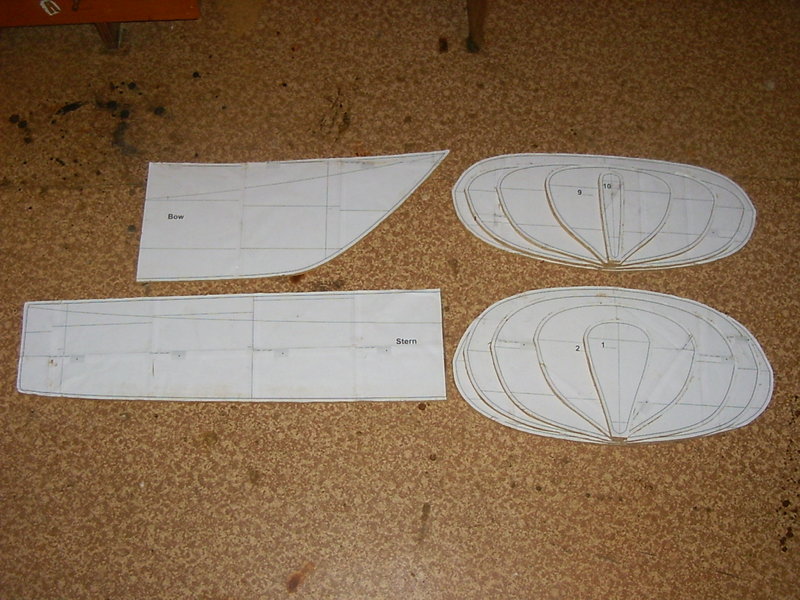

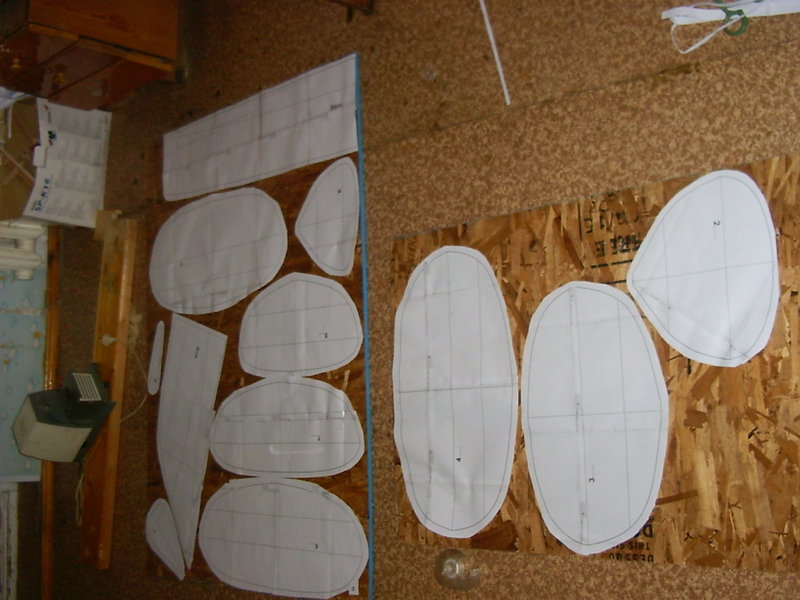

Сделаны выкройки

все вырезал

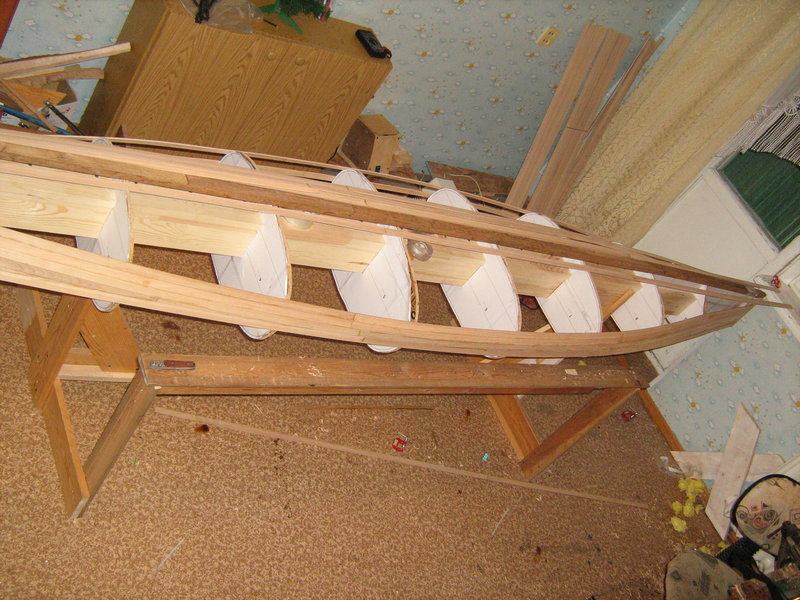

предварительно на стапеле

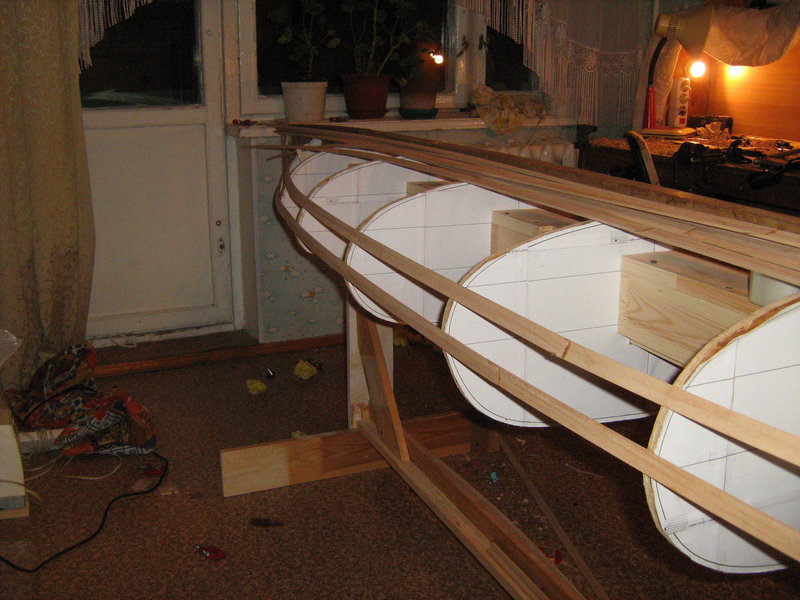

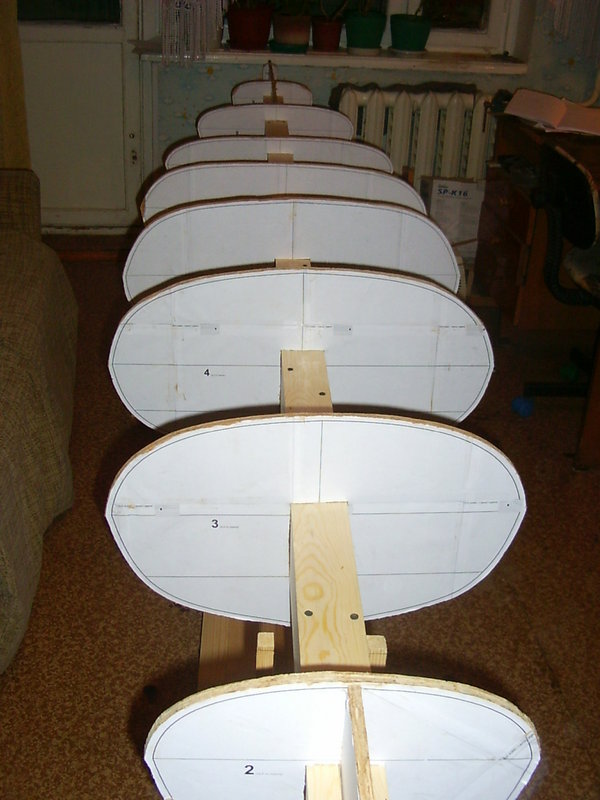

шпангоуты еще не закреплены

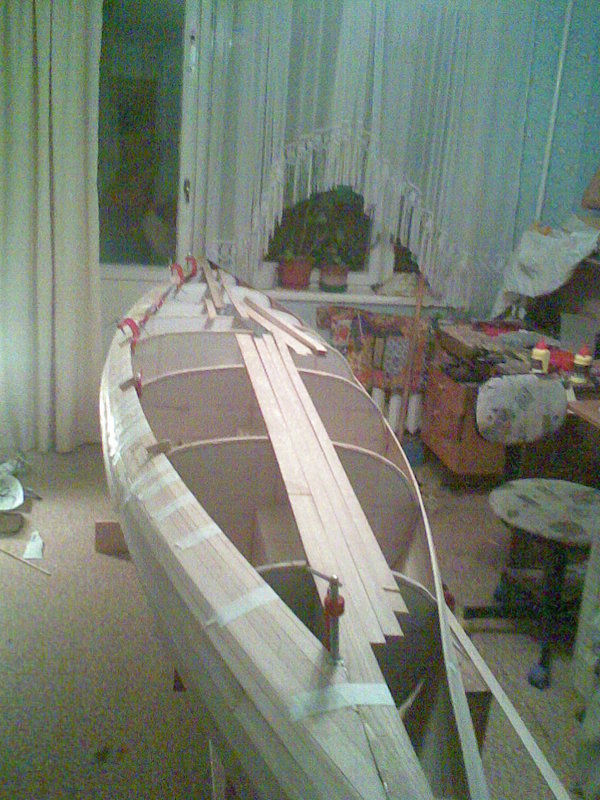

Установлены первые планки

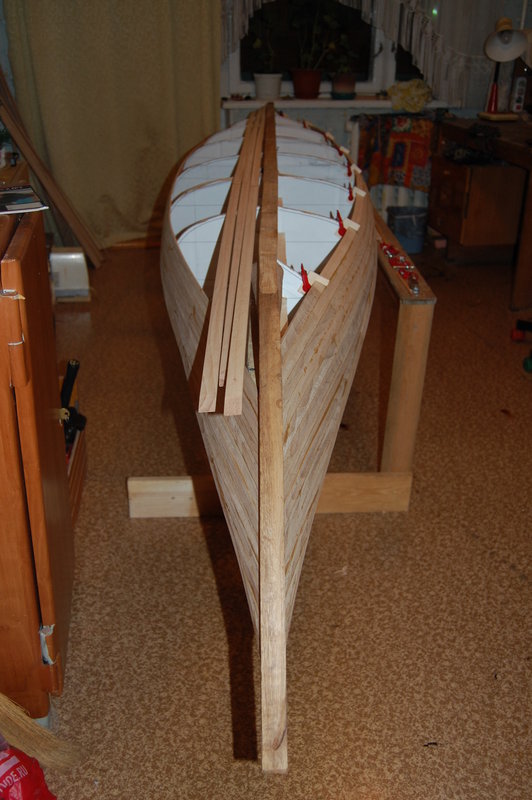

начинаем обшивку

более поздняя стадия

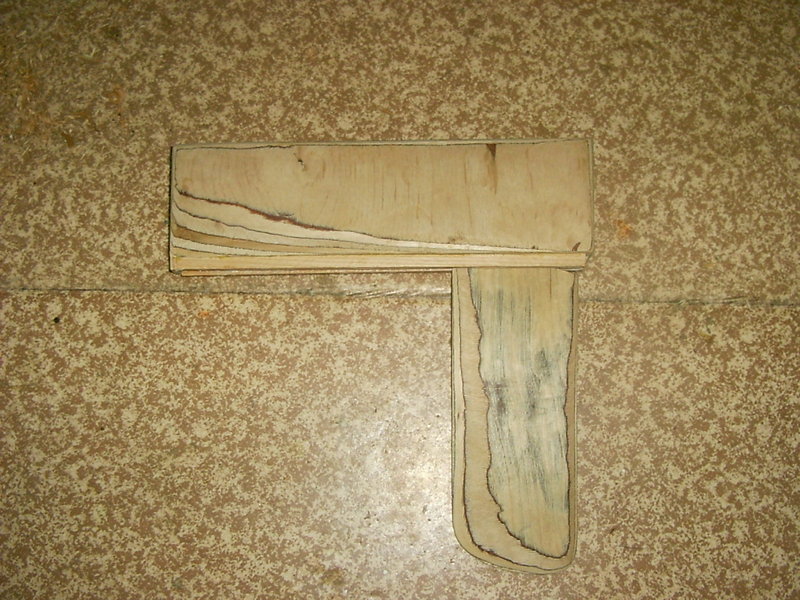

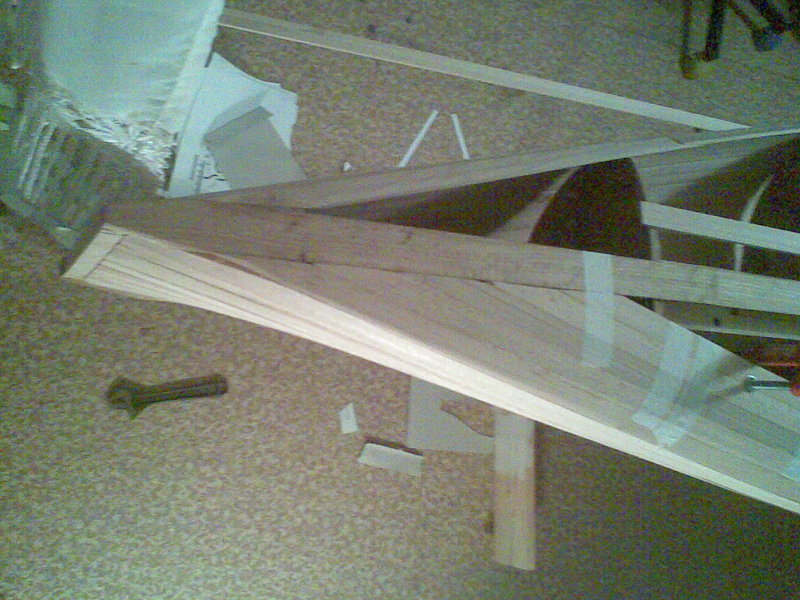

штевни сделал будь-будь..особенно спереди..вот сзади.. 3см бука.. и киль..для жесткости и стабильности. На конце сделана прорезь - в последствии будет установлен скег

спереди

это передний штевень.. 2см бука(к нему крепятся планки) и см дуба

тот же штевень..срастается с килем..

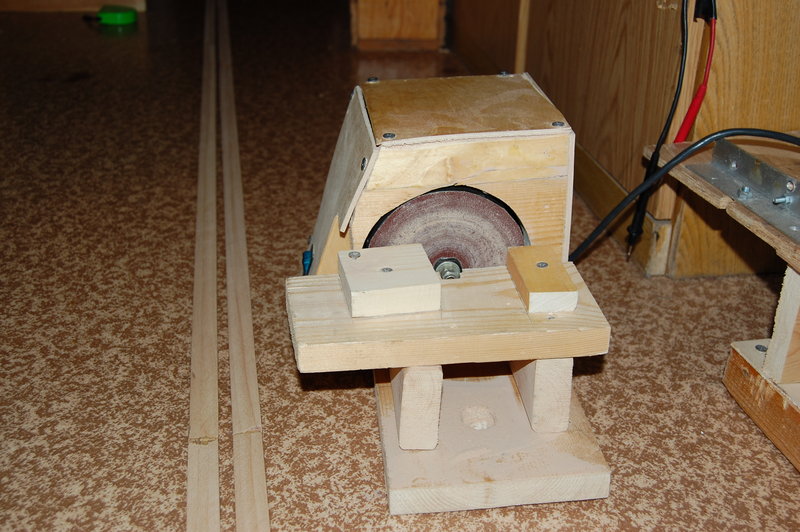

Шлиф станок на котором я работаю

состояние на 17.12. качество так себе потому что фотик в ремонте нормальный. Завтра планирую полностью завершить дно каяка, снять со стапелей

17.12.2010

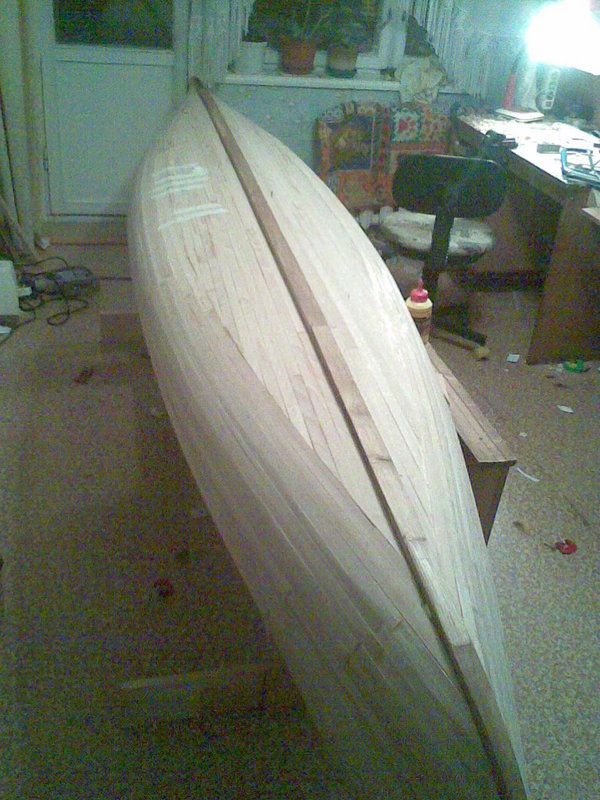

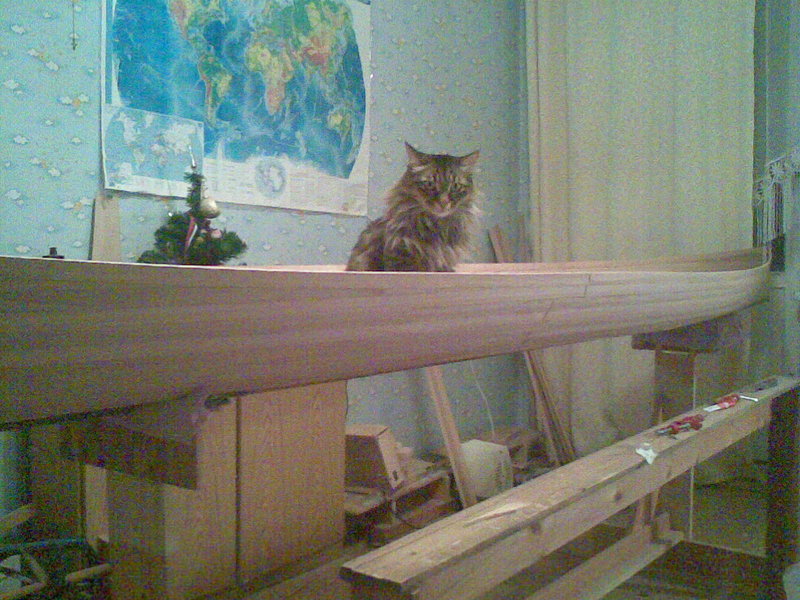

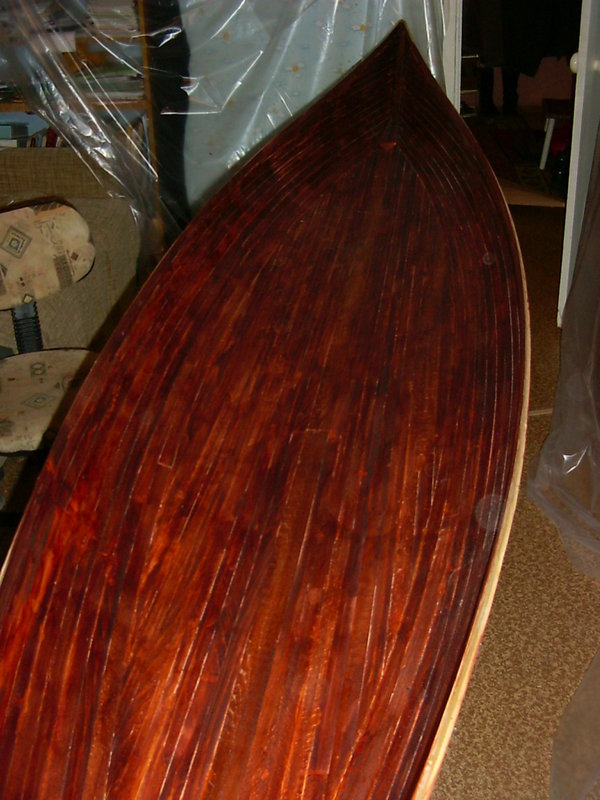

дно закончено

все. начинаем делать палубу.

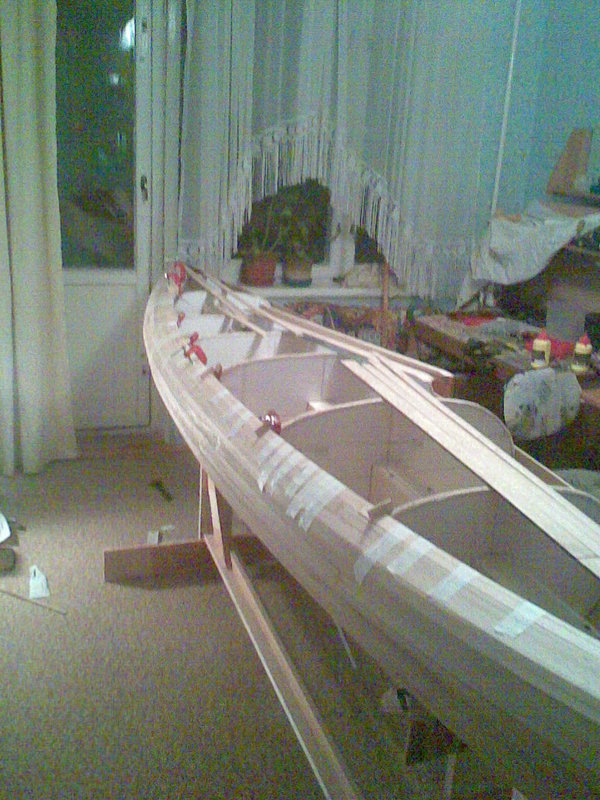

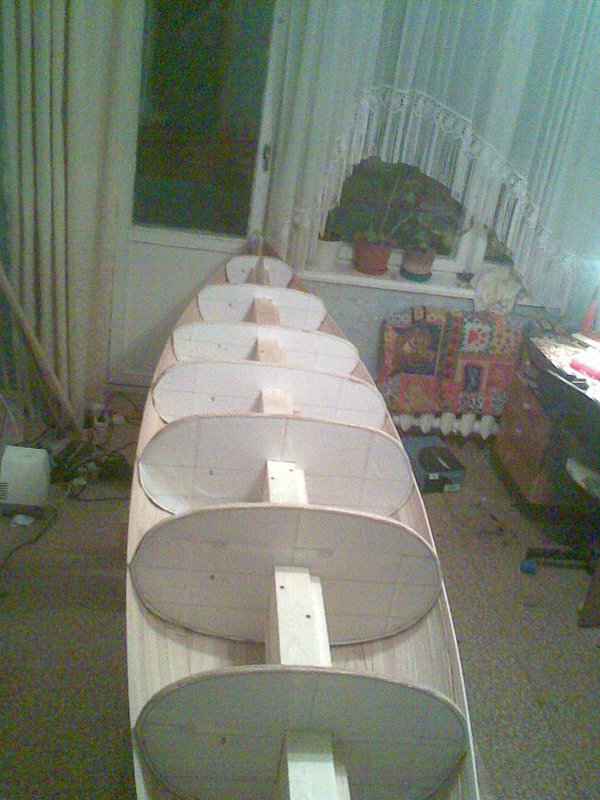

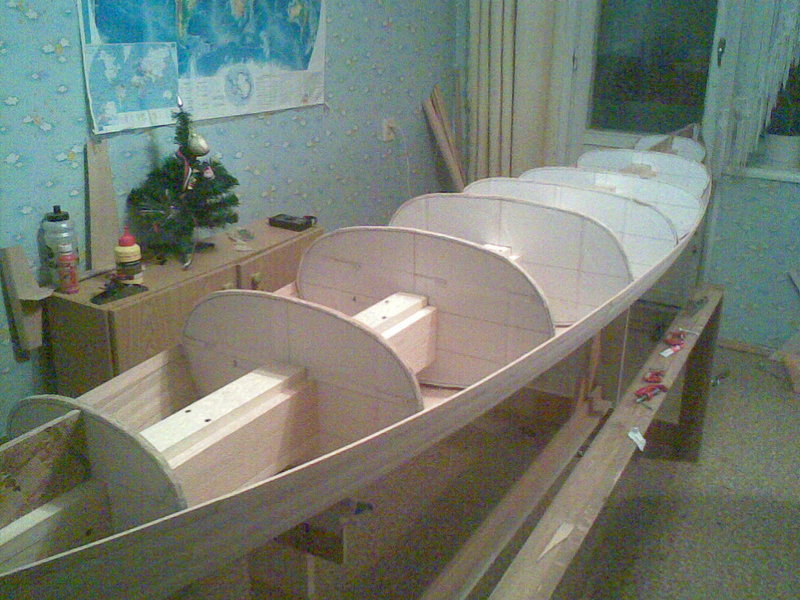

Снял шпангоуты чтобы полюбоваться. Это временно. Все поставил уже на место)

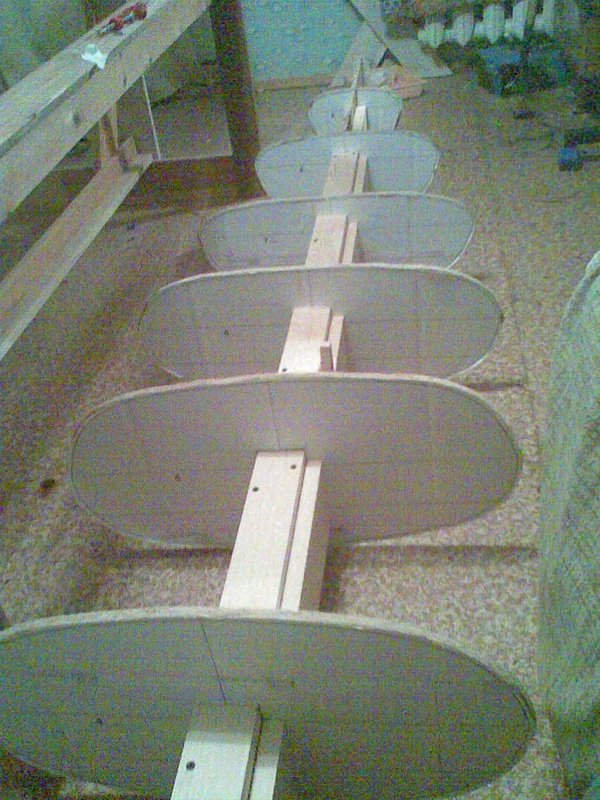

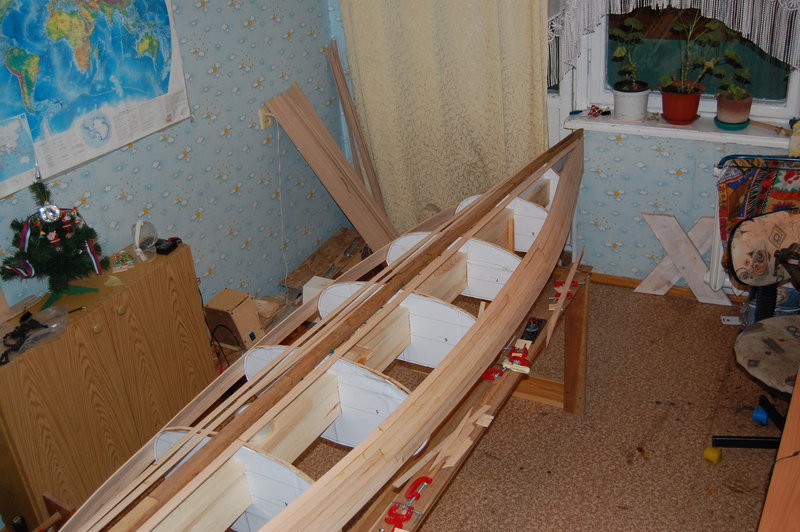

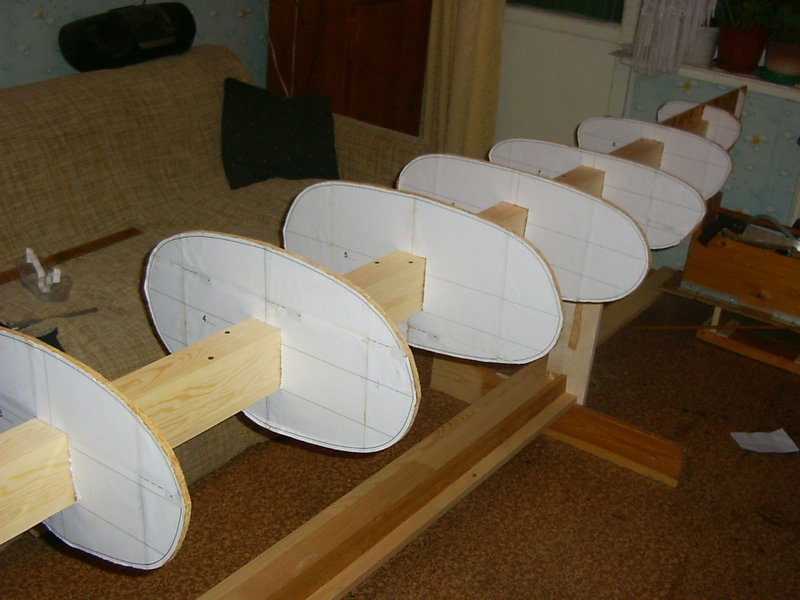

это каркас лодки.Как видите он съемный. Снял только для того чтобы посмотреть результат=)

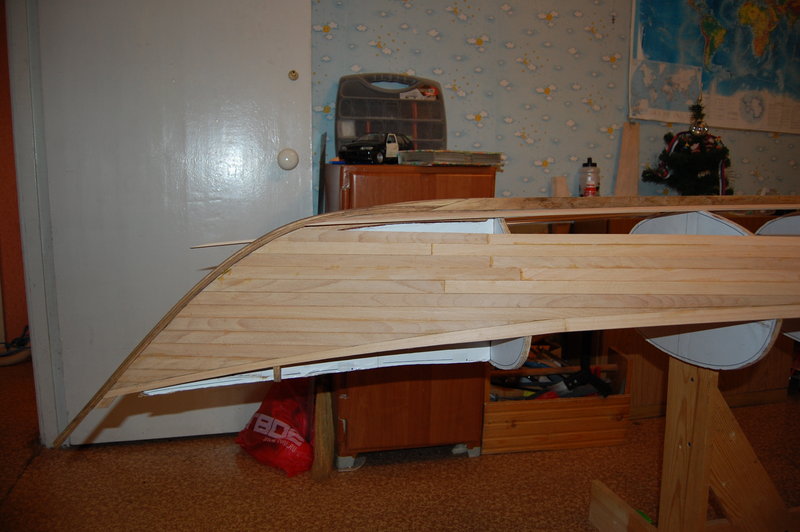

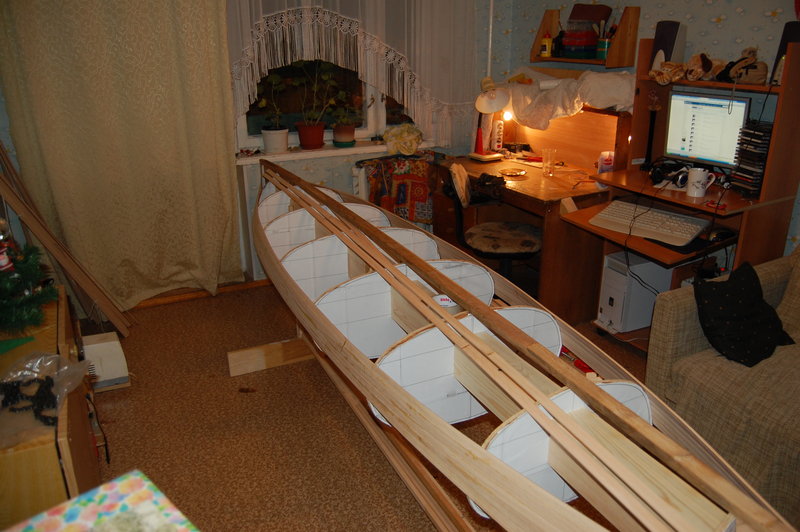

Начал обшивку палубы. первые шесть планок по бокам из бука, и одна центральная из дуба.

на корме.

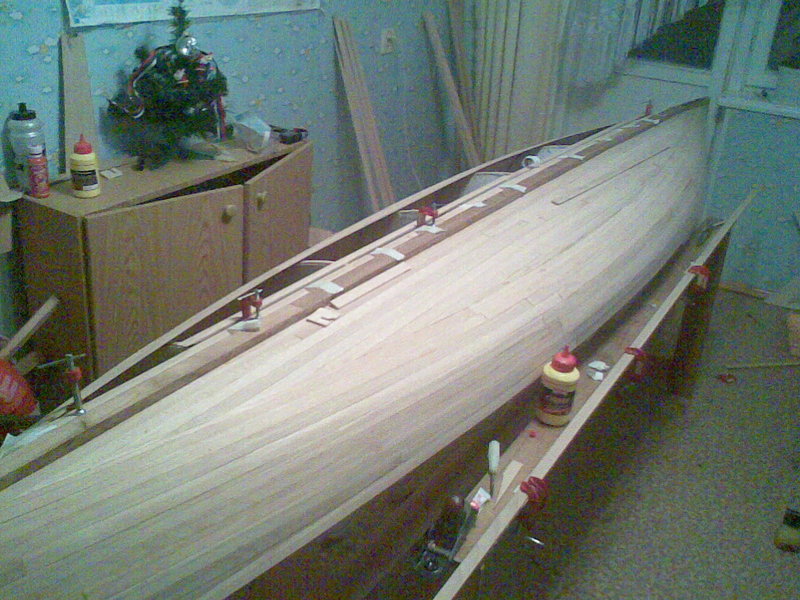

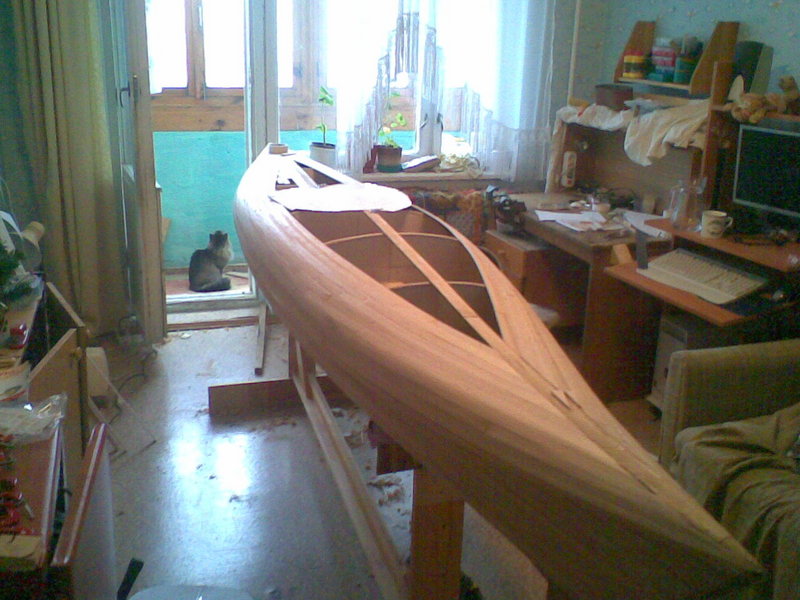

состояние на 26.12. сделаны первые 9 планок

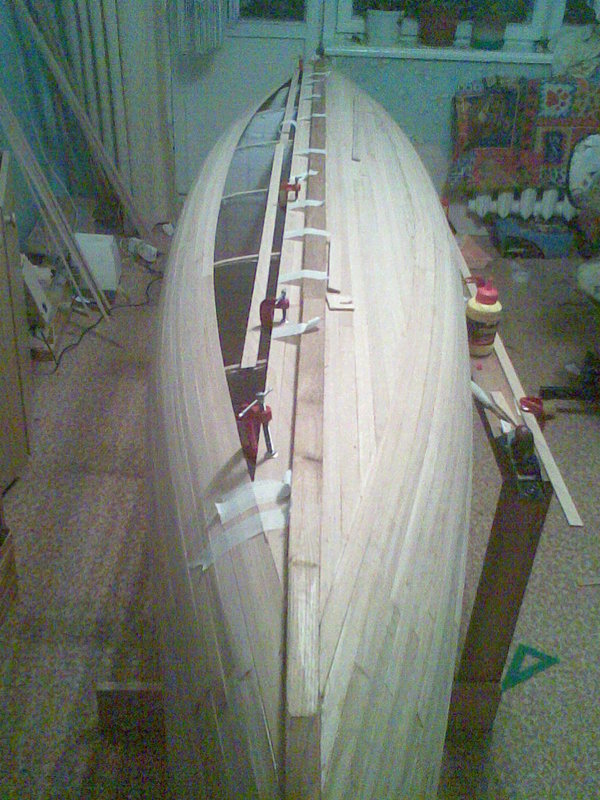

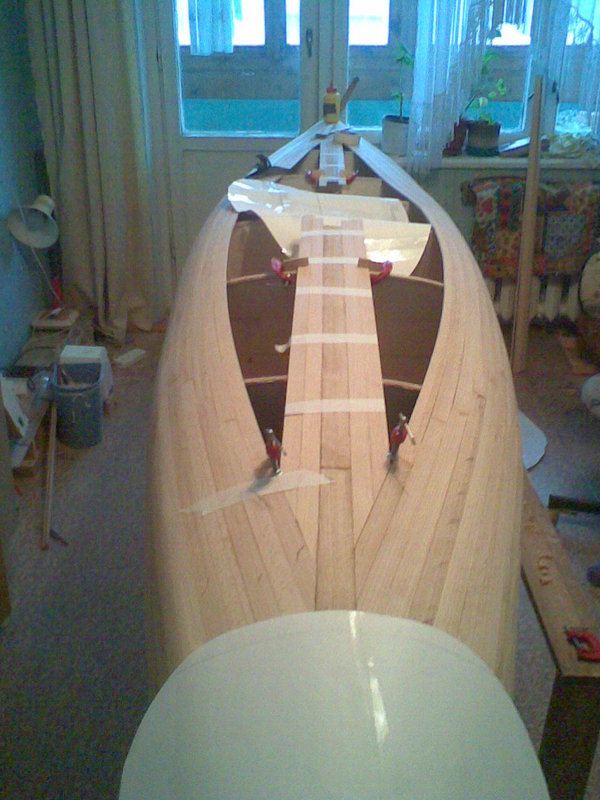

Состояние на 31.12 Сделаны с 2 сторон по 9 планок..остаётся выложить центральную часть.(выложена в этот же день)

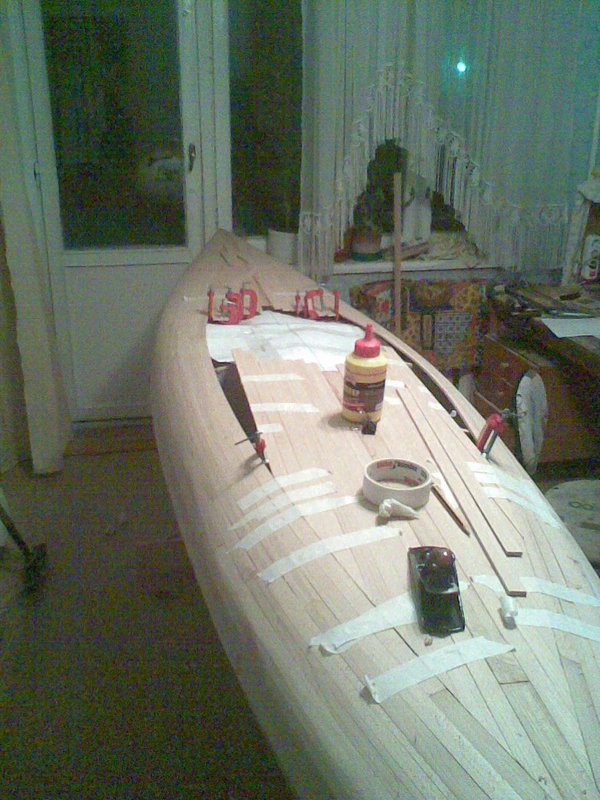

Начинаем делать

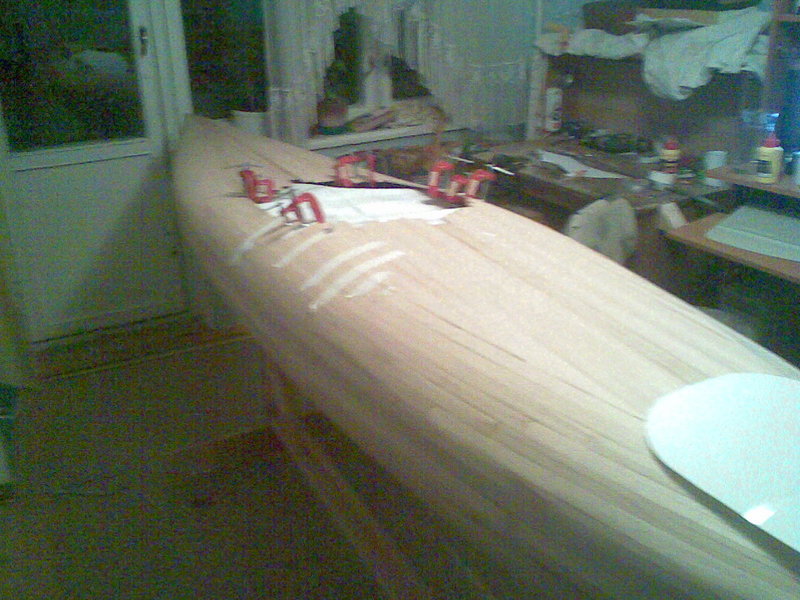

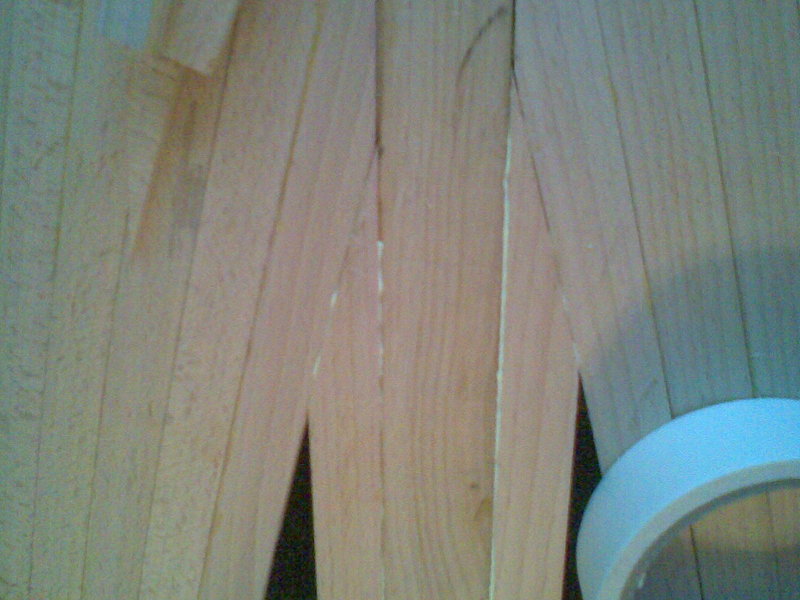

ошибка.Не симметрично выложены первые доски, из-за чего получилось такое небольшое расхождение.

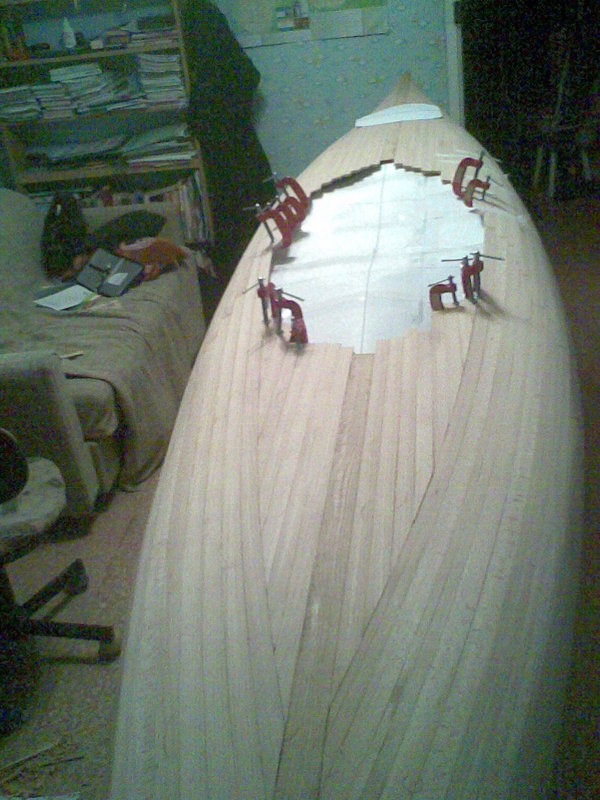

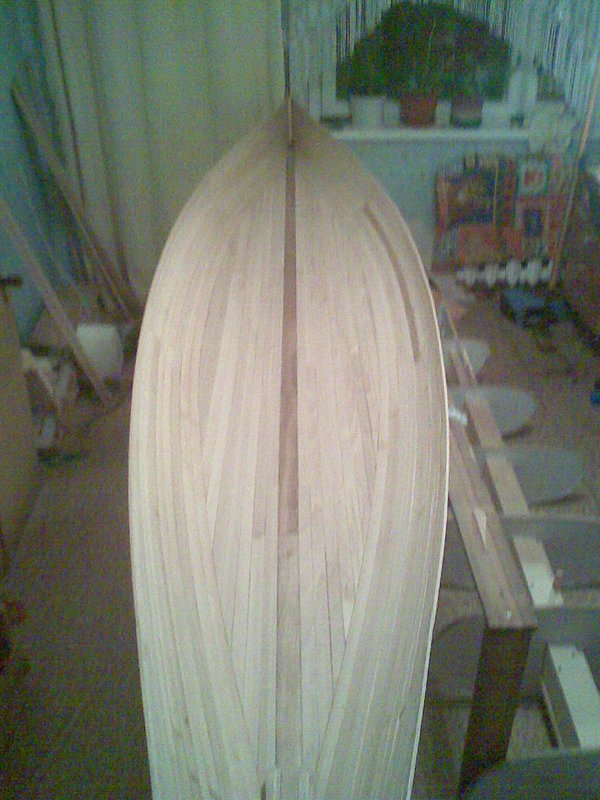

тем же вечером.. корма полностью выложена.Осталось пару планок спереди.

ВСЕЕ!!!) работа окончена! начинается самое трудное. Сделать кокпит. Время пока думать: Делать самому или б/У. пока связываюсь с поставщиками.

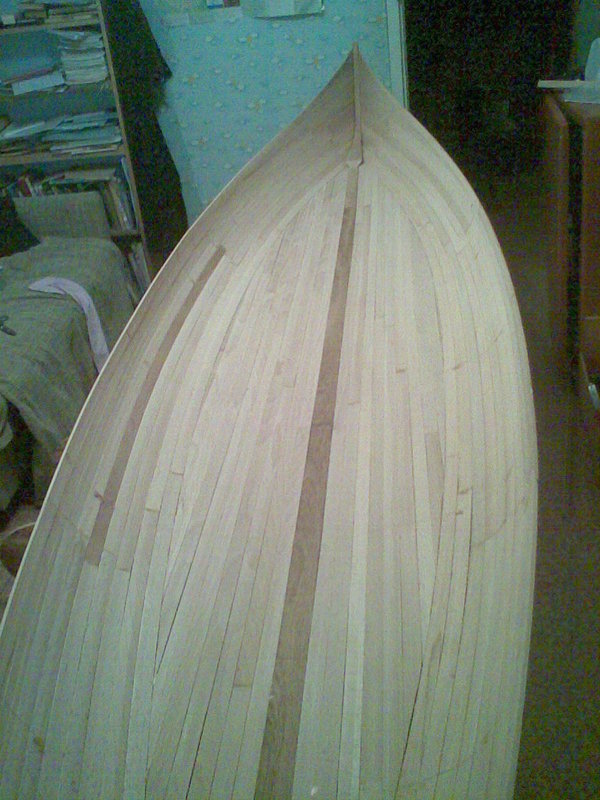

Центральная часть выложена в рекордный скрок 1 день. про сушку клея не беспокоился..час на просушку. и делал по-кругу..спереди - сзади.

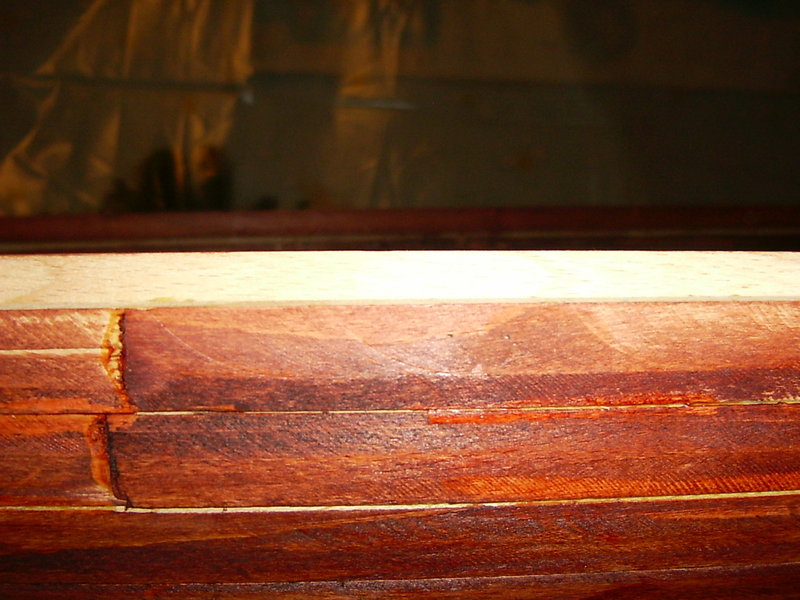

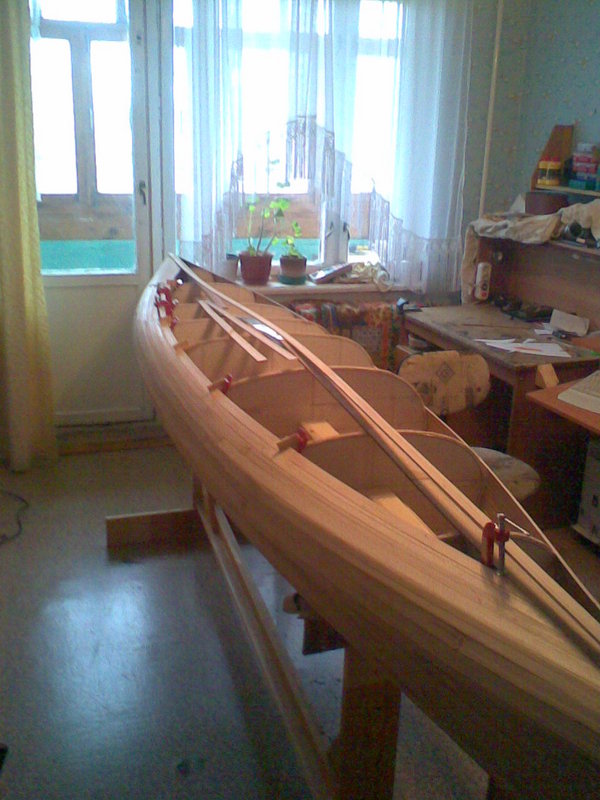

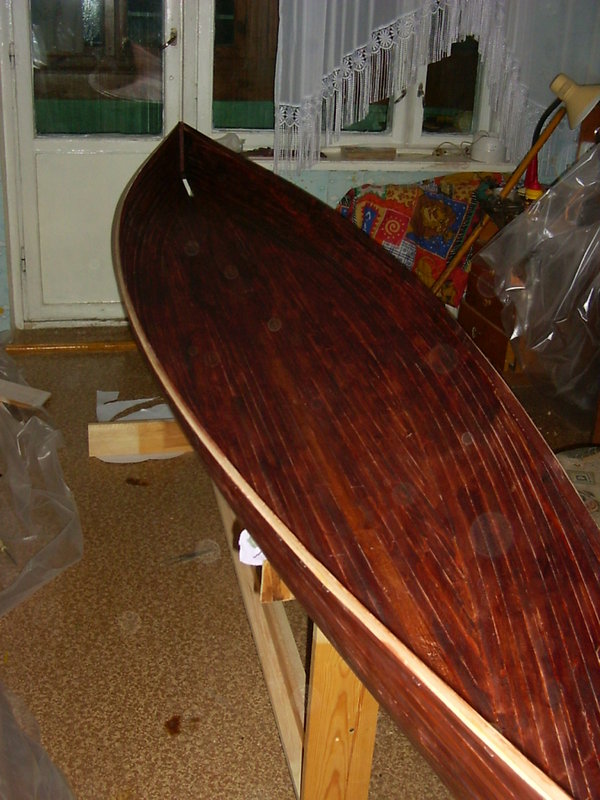

сделал планшир (привальный брус) из 8 мм бука. для прочности, и чтоб палуба легче состыковывалась. Край планшира выступает на 1 см, чтоб палубу закрепить.

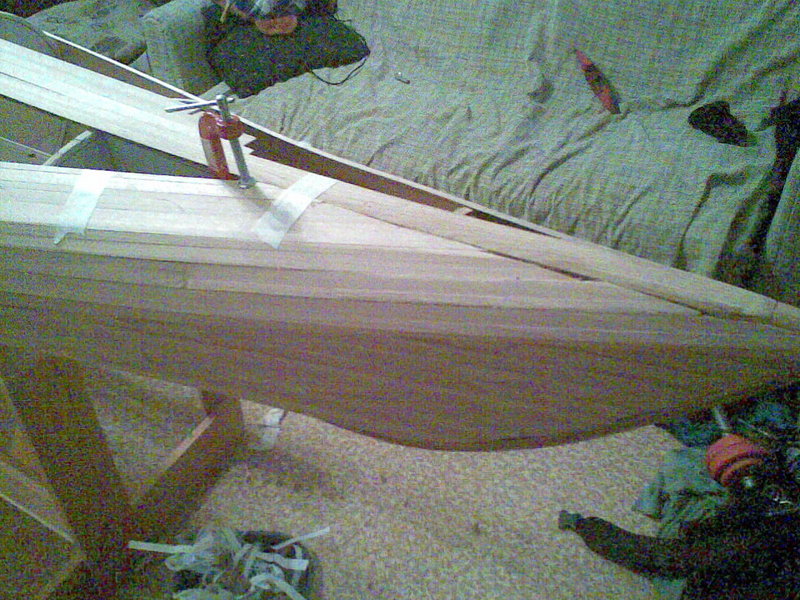

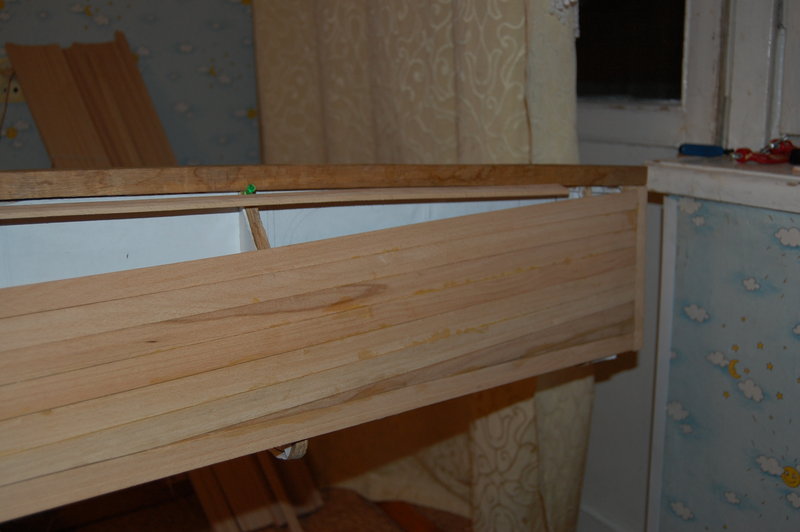

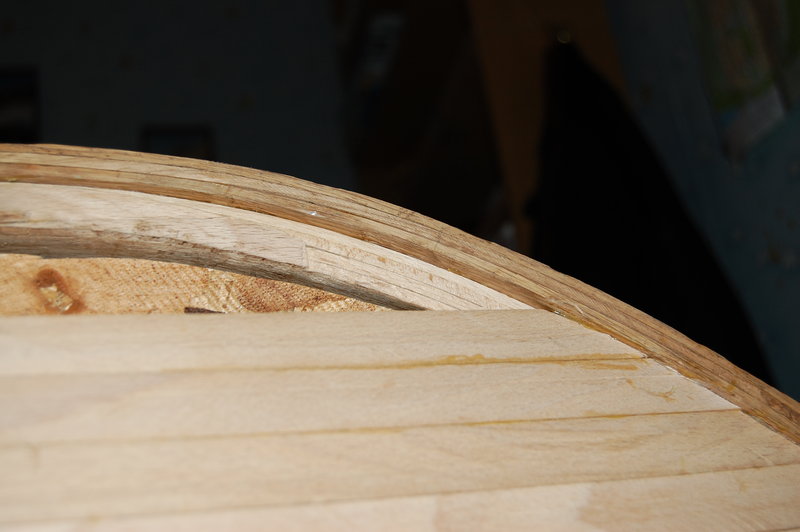

планшир. вид снаружи. скошен под палубу.

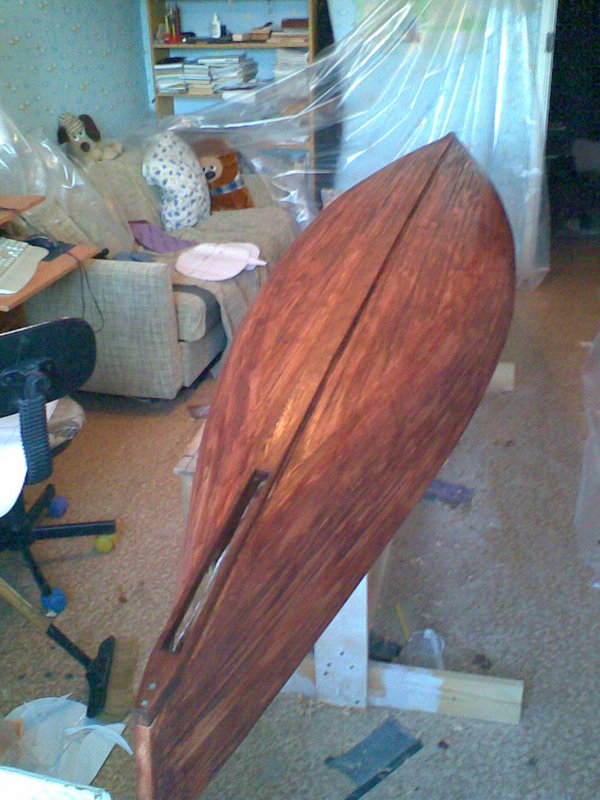

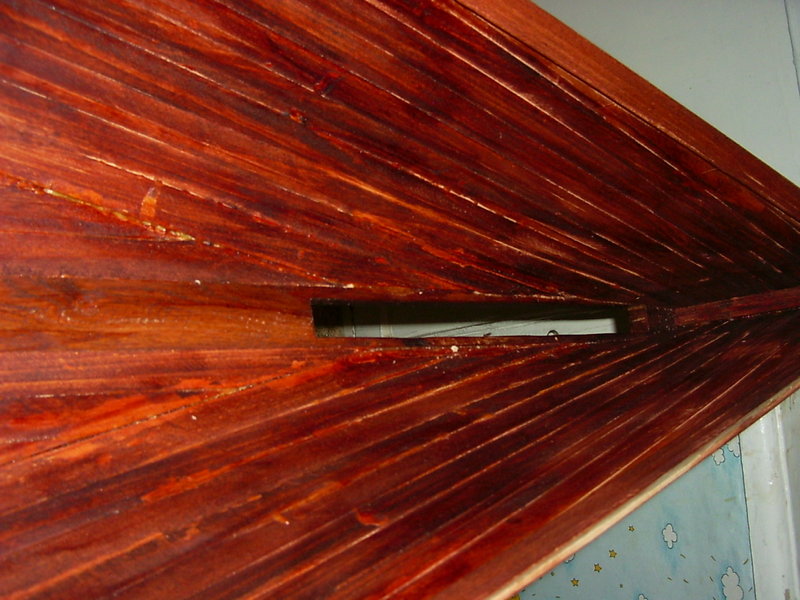

отверстие для скега. сзади виден штевень. по бокам планширы.

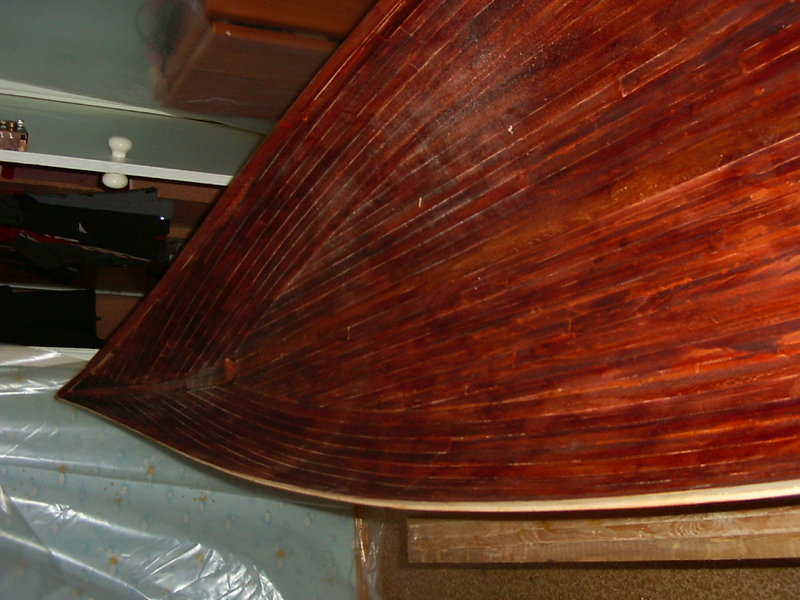

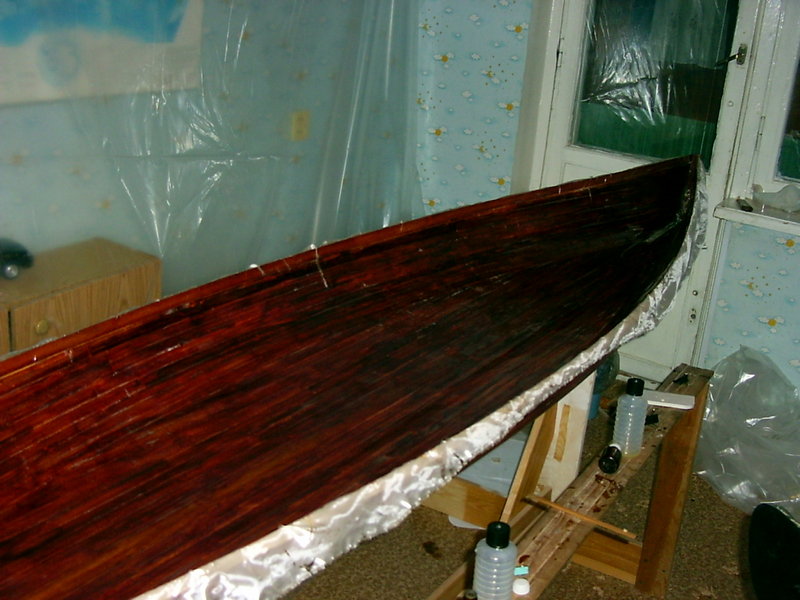

дно покрыто стклотканью

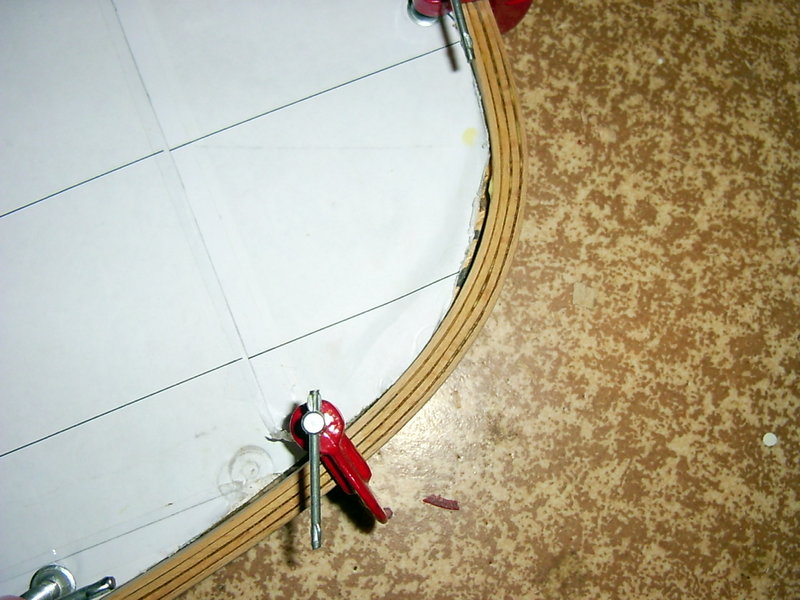

первый шпангоут. материал бук. остальный буду по возможности делать из дуба. Он наборный: 4шт 2 мм планок согнуты и склеены воедино. получается прочно.

начал делать скег. на фото еще необработанный, только заготовка, потом прошкурю, и стеклотканью покрою

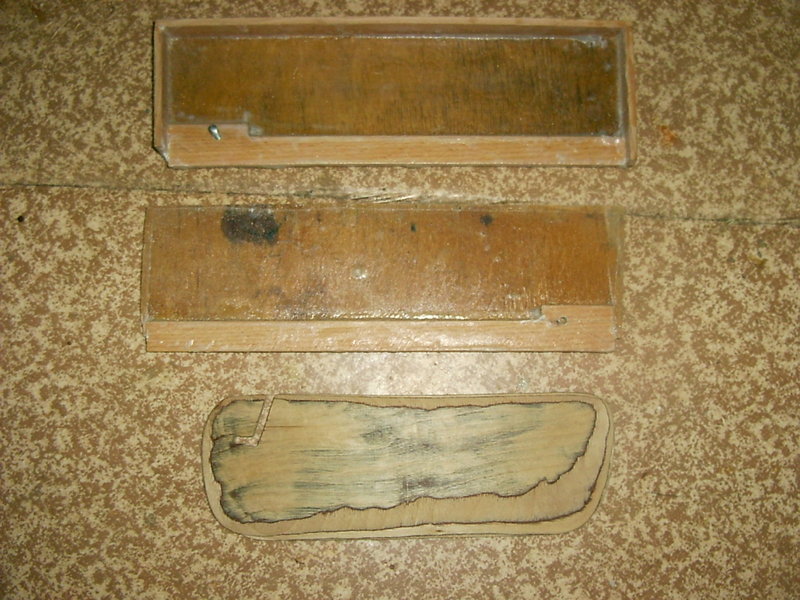

составные части. 2 боковины(внутренняя часть уже покрыта стеклотканью. и сам скег.

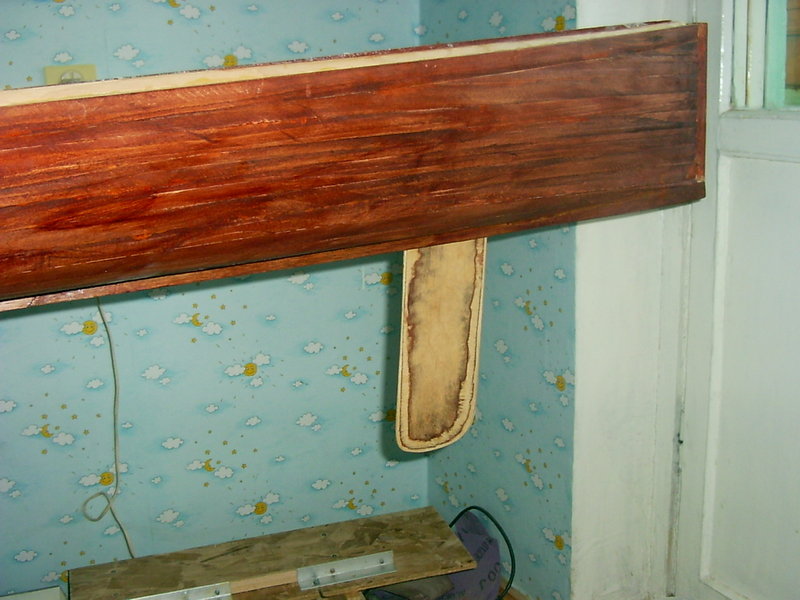

вот так это будет выглядеть. скег будет подпружиненным, поэтому если натолкнусь на препятствие - он зайдет в корпус

c установленными перегородками.

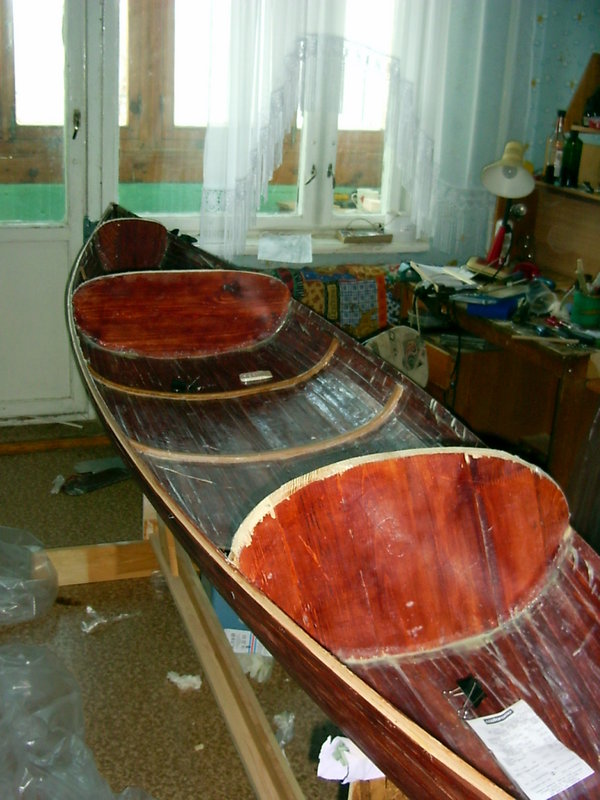

Сделал сидушку - теперь можно и в лодку сесть! сидеть удобно, ничего не трещит - все нормально! лодка держит!

Видео


Поместить ссылку в: LiveJournal Facebook Twitter Google Bookmarks Google Reader MySpace Linked In Yahoo! Bookmarks ВКонтакте Мой мир на Мail.ru Одноклассники Яндекс.Закладки


Комментарии (83)

Олег Александрович01:52 18.12.2010#
По мере работ буду стараться выкладывать фото.
Олег Александрович01:53 18.12.2010#
Интересно мнение других по поводу моего суденышка
=)
fishmonger21:51 18.12.2010#
А как будет вырезаться внутренний контур шпангоутов?
Олег Александрович21:56 18.12.2010#
насовсем понял вопроса..
в смысле внутренний контур?
fishmonger22:11 18.12.2010#
Речь про дырку для ног каякера. :)
Олег Александрович22:51 18.12.2010#
аа..про это)
рано еще...это дно каяка..там дырок не должно быть)
а вот сегодня. если успею начну делать верх, палубу, каяка, там и будет кокпит))
лобзик все пропилит)
fishmonger23:27 18.12.2010#
Я не про дырку в палубе для туловища, это и так понятно, а про дырку в шпангоутах для ног. :)
Олег Александрович23:42 18.12.2010#
аа))
тут короче такая технология - эти шпангоуты и балка центральная толстая из сосны - это ТОЛЬКО КАРКАС на котором все собирается. После окончания работ над сборкой реек - он выбрасывается, получается 2 половины..
и только тогда вставляются шпангоуты толще и прочнее сзади каякера, (примерно 7 шпангоут у меня)
в ногах(примерно 3)
и ты сидишь как в капсуле)
если кому то интересно вот весь процесс)
http://www.guillemot-kayaks.com/guillemot/blog
не мой разумеется)
но делал в точности по нему)(старался)
Олег Александрович23:43 18.12.2010#

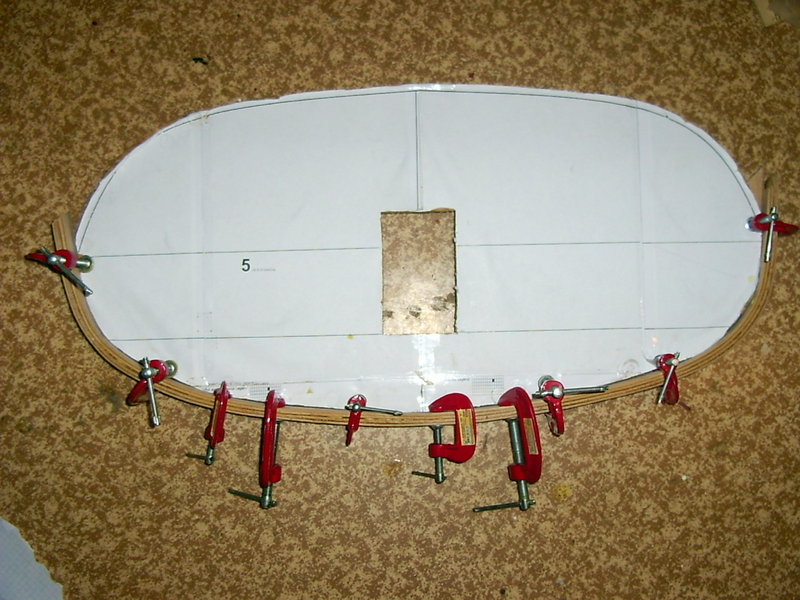

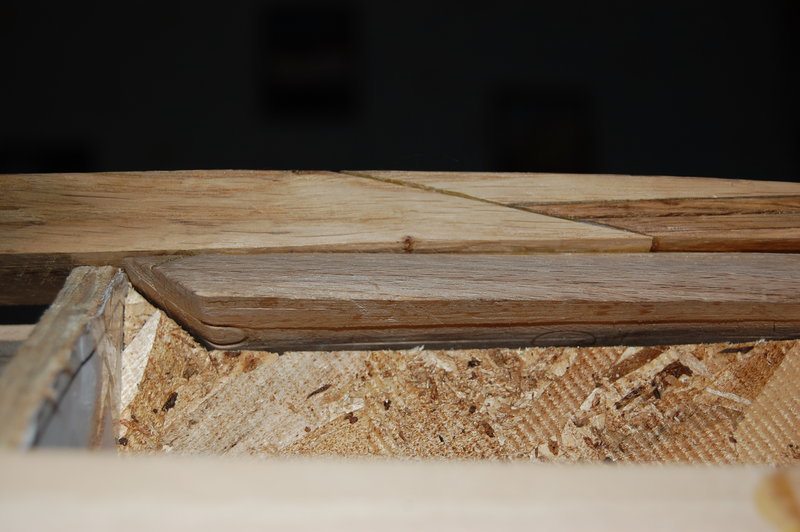

эти "каркасные" шпангоуты сделаны из ОВП..вроде ДСП только из щепок, не самый прочный материал)
"Настоящие" будут из фанеры толстой)
Олег Александрович04:31 19.12.2010#
Все..начал делать палубу.
fishmonger15:47 19.12.2010#
Красиво получается.
Иванов Андрей21:41 19.12.2010#
У меня немного по-другому получается. Во-первых, киль у меня из двух планок, параллельных, я их от штевня к штевню. Во-вторых, в моем каяке 518 см получается, в-третьих, я стал для фиксации реек использовать гвоздики, надеясь, что "ибаксидка" потом заполнит эти мелкие дырочки. А вместо прищепок-зажимов я использую зажимы от проводов-прикуривателей (для подпитки от аккумулятора)
Иванов Андрей21:58 19.12.2010#
Вот примерно так
Олег Александрович23:59 19.12.2010#
Ну у меня гвоздиками не получилось бы.
А киль - для прочности я делал таким.Да, обычно из 2 планок я это знал)
мне удобнее с зажимами работать..а "таких" аккумуляторных прищепок надо много)
дорого)
Иванов Андрей06:20 20.12.2010#
правда фото не очень, мобильником снимал
anatoly45@mail.ru02:51 21.12.2010#
Молодец, Олег. Быстро разворачиваешься и хорошо получается. На какой клей ставишь?
Олег Александрович03:27 21.12.2010#
Спасибо)
Момент "Столяр" водно дисперсионный )
ну такая желтая банка)
у него время первичного схватывания - 5 минут..а потом полчаса ждем)
баракуда05:14 21.12.2010#
Олег, классно получается. Я понял, что рейка не профилированная? потом стеклом обтягивать будешь? Клей Д3 по классу?
баракуда05:16 21.12.2010#
Еще предложение - стыки по рядам надо разносить, прочность теряешь.
Олег Александрович05:16 21.12.2010#
нет, рейку не стал профилировать)
да, потом стеклом..
клей Д2..другого нету..ну есть..но там банка большая
, работать неудобно..все равно потом стекло все закроет)
главное чтоб склеивал прочно
Олег Александрович05:19 21.12.2010#
да, знаю..но испытание на прочность показало..стук даже более прочный чем доже сама рейка..утолщение получается)
а стыки в некоторых местах они и так по разным местам получились)
на палубе буду стараться)
Олег Александрович05:22 21.12.2010#
ну стук а стык, извиняюсь)
баракуда05:26 21.12.2010#
А как река к хребту крепиться? Скоб от степлера не видно
Олег Александрович05:35 21.12.2010#
степлер мне противопоказан!бук потому что)
очень просто)
если это интересует на блоге Ника на гильмонт каяк все подробно..
первая планка на клей. а к ней уже намертво все остальное..а чтоб форма была, - зажим в виде струбцины и кусок фанеры в виде буквы П)
все прекрасно склеилось)
к килю - клеем)
Ни один гвоздь и скоба не была пока забита)
баракуда05:43 21.12.2010#
Получается корпус лежит на скелете за счет своего веса? тогда форма будет отличаться от задуманного, есть риск, что половинки могут не сростись.
Олег Александрович05:51 21.12.2010#
нет, не совсем за счет своего веса, за счет предыдущей планки, а через 3 - 4 я их снова клеем, И форма не отличается от задуманного ..ну может на пару миллиметров из-за того что планки плоские все таки)
Половинки не сростись..
я когда перевернул каяк дном на стапель, снял каркас - корпус не изменил свою форму, ну или немного) когда обратно поставил - никакого расхождения - все точно)
к тому же я палубу делаю прям там же, т.е дно сейчас на каркасе, а первая планка точно повторяет его форму. ее я не приклеил к дну а только к каркасу - ибо половинки не разъединятся)
пока все по плану.
уже сделаны 3 планки на деке..потом фото сделаю.На палубе планирую сделать рисунок - вставки дерева другой породы, потемнее, как на one okean kayak вставки из дуба. уже все просчитал.
Олег Александрович05:52 21.12.2010#
кстати замечу, планки, хоть и приклеены были. но при хорошем постукивании(когда форму снимал) отошли спокайно
баракуда05:57 21.12.2010#
А чем сосна или елка не устроила? Я работая с древесиной давно подметил, что чем она плотнее и тверже, тем хуже клеится, да и обрабатывать его дело не из приятных.
Олег Александрович06:08 21.12.2010#
сосна..низачто!!!..корда строил корабль навсегда забыл о такой древесине в судо-моделях - она не эстетична(волокно идут фиг знает как) , более хрупкая, в строительстве дома да, дешево и сердито)
но не тут)
ель - у нас ее тут не продают..
из того что имелось это дуб, бук, сосна, липа(еще был вариант, но мягковата) осина(не подошла, т.к. цельного дерева не было)
вот с буком мне понравилось работать..
шлифовке идеально поддается, хрупок да, плохо гнется. зато ровные волокна. и красота)
и дуб взял - прочность и контраст)
ну насчет хуже клеится не знаю..
сосна если склеить по шву не разойдется если надавить, по волокнам сломается)
обрабатывать дело приятное..
шлифуется до гладкости(в отличии от сосны(в судомоделях стендовых это ценится)) мне наоборот прияно)
но это дело привычки, кому как)
Andrey.Kalachinskiy10:28 21.12.2010#
Олег Александрович, работа ваша - прямо загляденье и это при том, что фото всю прелесть хорошего дерева не передает.. Я не очень понял, удалось ли вам все рейки склеить ребрами друг к другу.
Олег Александрович00:07 22.12.2010#
да, рейки прекрасно склеились на ребро друг к другу..трудностей не возникало.
Просто перед тем как закрепить планку - ее рубаночком обрабатывал..
баракуда03:03 22.12.2010#
Когда запланирован финиш проекта?
Олег Александрович03:20 22.12.2010#
ой не скоро.
сейчас палубу делаю..три рейки сделал..
сама палубу думаю максимум за месяц закрою..сегодня доски купил для обшивки, вот завтра буду резать все.
я на палубе рисунок планирую делать..а это как минимум 2 недели времени.
к тому же каждую планочку я жду пока высохнет. Дно я закрыл за 3 недели. или быстрее.
к тому же потом шлифовка, подгонка, шпангоуты скег , стекло, юбка, и много всего наберется.
но крайний срок - МАРТ!
планирую до него все сделать..потому что дальше времени не будет..екзамены
Олег Александрович05:21 24.12.2010#
а вот как получается У Андрея Иванова.
У меня по-другому процесс
Олег Александрович05:32 24.12.2010#
общий вид (не мой каяк)
Иванов Андрей05:37 24.12.2010#
Да, эт мой "пароходик" :-)
Олег Александрович01:50 26.12.2010#
на фото состояние каяка на сегодняшний день.
баракуда06:23 28.12.2010#
Олег, а какие ТТХ лодки?
Олег Александрович21:09 28.12.2010#
в смысле ТТХ??
баракуда03:47 29.12.2010#
длина, ширина, высота
Олег Александрович03:55 29.12.2010#
длина - 371см
ширина - 64см
высота
-у колен - 32см
-у сидушки-23см
кокпит - 89х45см
высота носа - 32
кормы - 20
Олег Александрович22:42 29.12.2010#
ширина планок - 20мм..толщина - 4.8мм
материал бук, киль дуб.
рисунок(делаю) дуб +липа
Олег Александрович04:13 01.01.2011#
Все)
на этот год постройка закончена)
Олег Александрович05:58 05.01.2011#
А вот так получается у Андрея Иванова.
bober17:57 06.01.2011#
С Новым годом, Олег. И с новой лодкой. Не понял, какие проблемы с кокпитом?
Олег Александрович20:36 06.01.2011#
да уже решил проблему.

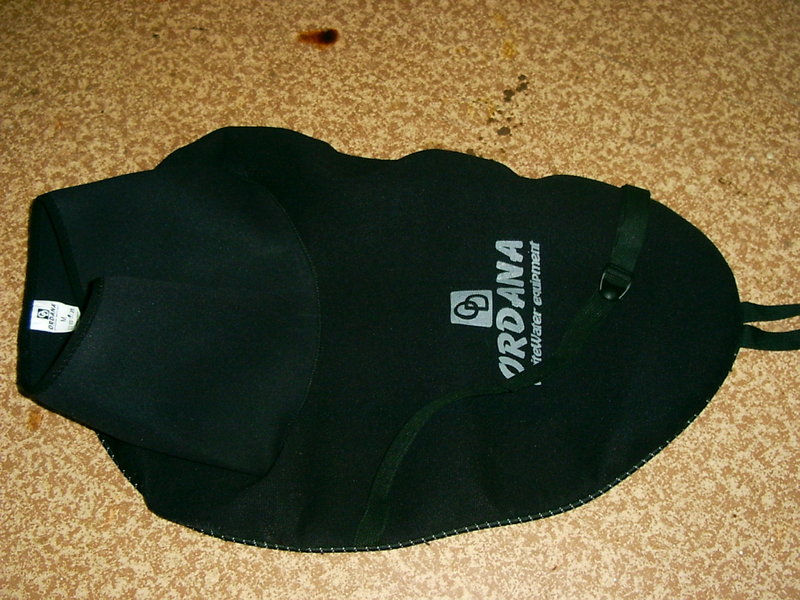

просто у меня своя выкройка кокпита, и юбку я сам хотел делать..но поставщики цены ломили..
вот думал че делать..
выход - новую юбку покупать буду..пока работа идет..через полмесяца куплю наверно ее.
чтоб в палубе ровное отверстие сделать под юбку.
Олег Александрович22:29 06.01.2011#
спасибо
)
и вас!
Олег Александрович22:41 09.01.2011#
цвет под стеклотканью будет немного по-насыщеннее
Олег Александрович01:36 12.01.2011#
кстати прикинул палубу.
ставится более менее ровно..небольшое расхождение..в центральной части палуба пошире разошлась..ну это ничего..прикрепляется просто.

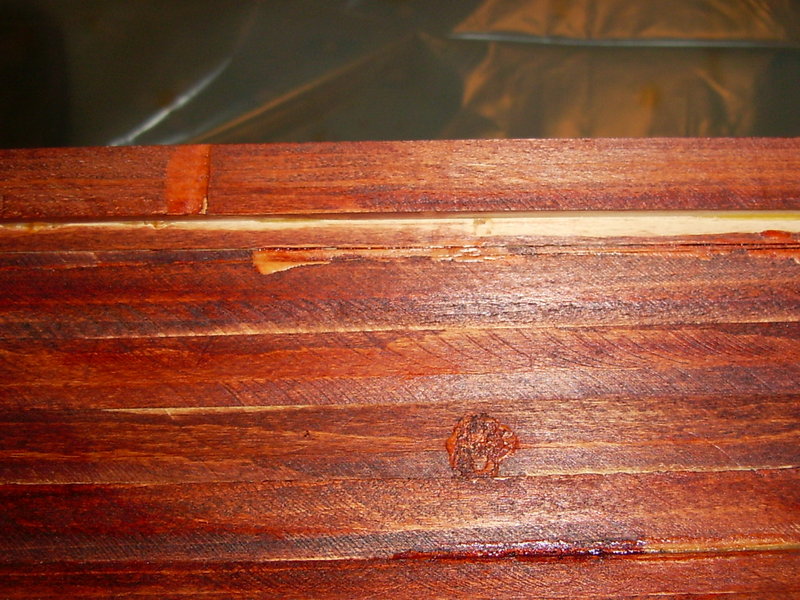

кое где морилка не заполнила места и остались белый полосы..потом до крашу.

сейчас корпус буду пропитывать олифой, а затем стеклотканью.
после чего сделаю шпангоуты и можно соединять 2 половинки.
Баракуда04:21 12.01.2011#
Я как то химичил с клеями, и пришел к выводу, что поверхность, обработанная олифой эпоксидкой уже не склеить. У меня плохо приклеивалась. Я бы предложил олифой не обрабатывать, есть риск все запороть. А в имеющий промежуток времени пройтись хотя бы шабером по внешней стороне скорлупы.
Олег Александрович04:33 12.01.2011#
что такое шабер?
Баракуда05:18 12.01.2011#
скребок с ручной. Снимает неровности до 1-2 мм. Им чувсвительнее работать, чем рубанком.
Олег Александрович05:29 12.01.2011#
аааа...это я уже сделал..
я лезвие от рубанка снял..
я внешнюю часть скорлупки ровной сделай ей..а потом дошкурил до гладкости..
с внутренней стороны так не цермонился..просто лезвием от рубанка..все равно более менее гладко..
я перед покраской все это сделал))
Баракуда14:17 12.01.2011#
ясно, по фото плохо видно. А скег как будет герметизироваться?
Олег Александрович01:27 13.01.2011#
ну зеркальника пока нету..хоть таким фото делаю.
кстати сегодня оклеил внутреннюю часть дна..
моя не любимая работа с эпоксидкой(
очень тяжело у штевней делать.
кое где пузыри..потом замажу.
Для скега делается отдельная коробка. герметично вставляется в отверстие в дне..заливается клеем.
а трос помещу в медную сантех. трубку. с одной стороны крепится к коробке со скегом, а другой - к рычажку. технологию уже придумал.
и вода в лодку никак не попадает..даже если с палубы она зальется в коробку то перельется по трубка в скег и наружу)
ну эт на словах..
вот завтра наверно и начну..надо перегородки, шпангоуты и скег сделать. ..ну а там седушку еще..
Олег Александрович01:31 14.01.2011#
а так получается у Андрея Иванова))
Олег Александрович03:49 14.01.2011#
шпангоутов наборных всего будет 5.
2 перегородки.
укрепление спереди .
отсек дня скега.
Всего получается 9.
ну прочности много не бывает)
Баракуда05:23 14.01.2011#
Каких шпангоутов? Я читал, такие конструкции монококом делают. На кой они там?
Олег Александрович05:30 14.01.2011#
да.
делаются так.
но блин.
я за прочность не оч уверен.
в том каяке я хоть как сидел болтался крутился..он падал на асфальт.
и ничего..а тут как то страшновато.
какая разница)
прочность пусть с запасом..что когда на дно или камень садился не трясся..
к тому же их легко делать..согнул и все дела..
а прочность хорошая.
я смотрю на зарубежные сайты..мужики в каяках дома сидят..но..под каяком толстый слой подушек, чтоб нагрузка равномерная была..да и к тому же шпаны все равно делают..только другим образом - на онеокеанкаякс их делают из карбона...
незнаю..в любом случае если я сделаю не буду жалеть потраченных дней..
Никита02:15 22.01.2011#
а откуда вы взяли чертяжи?
можете ли вы прислать мне?
Олег Александрович02:50 22.01.2011#
чертежи - сам делал, по программе..
она бесплатная.
www.blueheronkayaks.com/kayak/
работать с ней легко...вводишь цифры и все..ток растягивая во все стороны корпус.
прислать то файл могу, только не уверен что подойдет - каяк 3.7м.
к тому же чертежи еще не опробованные..вдруг опять на химичил..
там есть целый форум по этой программе..все вопросы и ответы.
гость17:33 13.02.2011#
Олег Александрович рисую каяк в программе вроде все замечательно.Но сохраненный файл потом не открывается .С компьютером на вы.Если не затруднит посоветуйте.Программа та на которую Вы давали ссылку(22.01.11.)
Олег Александрович19:19 13.02.2011#
Все нормально!
Просто на большинстве компьютеров названия папок на Русском языке.
А программа зарубежная!
просто переименуйте корневой каталог, где находится у вас программа, напишите ее на латинском языке, и сам проект пишите на латинском.
Вообщем никаких русских букв)
гость02:02 14.02.2011#
О чудо! Вы волшебник! Получилось! Успехов Вам.
Олег Александрович02:09 14.02.2011#
Просто в начале у меня была такая же проблема)
когда будете делать каяк - выкладывайте отчет!)
гость00:09 15.02.2011#
Еще раз спасибо.
bober15:51 22.01.2011#
Давно не смотрел и уже проехали, но олифа с смолой не дружат.
Олег Александрович20:47 22.01.2011#
да, я понял)
я ее и не использовал.
bober17:21 28.01.2011#
А вообще, Олег, а зачем тебе был нужен скег? Ты собираешься ходить под парусом? Я хожу полняками, так большой нужды не испытываю в шверте. Вроде руля хватает.
Олег Александрович22:09 28.01.2011#
ну вот видите, вы пользуетесь рулем, да это практично. Но в мой каяк устанавливать систему руля гораздо будет проблематичнее, чем скег.
И само устройство делать сложнее, чем скег.
Занимает не так много места кстати.
bober02:11 29.01.2011#
Ну, я старый парусник, зачем шверт на яхте понятно, а на каяке-то зачем. Ведь нет бокового сноса. Еще понятно, если бы маленький плавничек для устойчивости на курсе, но у тебя ведь большой, будет цеплять траву. Я не врубаюсь.
Олег Александрович19:34 29.01.2011#
не, ну почему же.
на многих каяках скег ставят.
на щуке друг плавал - один гребок сильный и лодка разворачивается , а со скегом даже не большим этот эффект можно убрать.
Большой?
да не, 23см по длине а из корпуса сантиметров 18будет.
а что трава?
мелкая не имеет значения, а так как скег подпружинен то при натыкании на крупные препятствия он убирается в корпус, а после его прохождения снова в воду.
ну если что не понятно потом засниму процесс этот, когда окончательно закреплю скег на месте.
Иванов Андрей04:46 30.01.2011#
Щука - это такая байдарка надувная, она без скега или руля вообще плывет по теории вероятности не туда куда гребут, а куда ей самой захочется. видел видео в инете, как на щуке за Тайменью гонятся, без слез нельзя смотреть. А голос за кадром еще и подковыривает: "Ой, вы нас щас волной потопите..."
Олег Александрович00:01 30.01.2011#
я кинул видео про скег..
bober04:09 30.01.2011#
Я думаю, что максимально выдвинутое положение скега дб под 45 градусов. Тогда он будет лучше срабатывать, а курсовой устойчивости хватит.
Олег Александрович04:20 30.01.2011#
ну это выявит уже испытание на воде.
посмотрим=)
Олег Александрович22:02 09.03.2011#
дааааааа,
свершилось чудо и юбка доставлена!
продолжаю строительство каяка!!!!
fishmonger22:10 09.03.2011#
Может пора начинать вторую часть статьи? Опасаюсь, что слишком много фото на одной странице не загрузятся у пользователей с плохой связью.
Олег Александрович22:11 09.03.2011#
ладно)
начну)
скоро)
teninch07:05 24.05.2013#
интересно, чем дело кончилось?
teninch07:07 24.05.2013#
вопрос снимаю.
Павлуха00:26 20.01.2016#
Добрый день. Подскажите где вы выкройки берете. Спасибо
